Балласт в СА

[Bell]

Так этож не летавший щит. Надобно найти снимок сброшенного щита прямо в степи

[Дмитрий Виницкий]

Полез смотреть, и наткнулся на такое:



Что это?

[Старый]

Полез смотреть, и наткнулся на такое:



Что это?

Двигатель управления по тангажу.

[Дмитрий Виницкий]

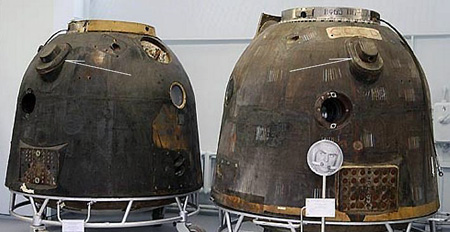

Почему СА разного размера?

[m-s Gelezniak]

Наверняка к щиту.

Для комплекта :lol:  :wink: :

[Salo]

Почему СА разного размера?

Перспектива! :wink:

[Дмитрий Виницкий]

А по высоте?

[Bell]

Перспектива, в смысле оптический эффект. Правый СА - ближе.

[Дмитрий Виницкий]

А почему тележки разные?

[m-s Gelezniak]

А почему тележки разные?

Разве?

[Дмитрий Виницкий]

Очевидно, же, что поручни разные, недаром таблички в разных местах висят.

[m-s Gelezniak]

Очевидно, же, что поручни разные, недаром таблички в разных местах висят.

Дим, тележки там штатные, тежнологические единого образца.
Ну а таблички , одному СА пологается штатив с фото, а другому нет.

[Дмитрий Виницкий]

Гм, всё же сумлеваюся.

[m-s Gelezniak]

Гм, всё же сумлеваюся.

Тот поручень (с табличкой) имеет свойство "переламываться", складывясь вниз.

[Дмитрий Виницкий]

Я тоже об этом думал. Но табличка смущает.

[m-s Gelezniak]

От Вована:

PS Постилось на ФНК.

[Дмитрий Виницкий]

И тут прекрасно видно, что поручни разные. Никакая перспектива не объяснит.

[m-s Gelezniak]

И тут прекрасно видно, что поручни разные. Никакая перспектива не объяснит.

Ближний СА повени на  90гр (вмксте с тележкой) по часавой и все срастется.

[Вован]

Так этож не летавший щит. Надобно найти снимок сброшенного щита прямо в степи

Таковой в степи есть, но он скорее всего от Союза Т.

[Patron]

И тут прекрасно видно, что поручни разные. Никакая перспектива не объяснит.

Категорично утверждать не буду, но может быть такой вариант ответа : 1) СА "слева" - это спускаемый аппарат изделия 11Ф91 (КА "Зонд-5"); диаметр по корпусу 2000 мм, высота 2067 мм; максимальный диаметр "корпус+ТЗП" около 2165...2170 мм; центровка, кстати, отличалось от нынешней "союзовской" - по оси Х =804 мм, по оси Y =92 мм. 2) СА "справа" - спускаемый аппарат изделия 11Ф615; 3) Для сравнения длина "современного" СА изделия 11Ф732 около 2145 мм. Резюме: меткий глаз у вас, Дмитрий!
