JUNO - Atlas V 551 - Canaveral SLC-41 - 05.08.2011

[Boo]

Оба криворукие.

http://en.wikipedia.org/wiki/Juno_(spacecraft)

ЗЫ. Блин... Я тоже...

Там интересно с батареями получается... При КПД 100% - 2 киловатта. Т.е. аппарату 300-400 ватт на всё хватит??

[Dims]

КВОВ сделал правильней всех -- его ссылку надо внести в адресную строку браузера просто через клипборд.

[pkl]

25.11.2008 / 15:03    Кризис не помешал новому юпитерианскому зонду NASA

     Согласно пресс-релизу NASA, миссия автоматической межпланетной станции Juno начнется, как и планировалось, в августе 2011 года. Несмотря на мировой финансовый кризис фундаментальная исследовательская программа не сворачивается. Планируется, что к 2016 году аппарат достигнет Юпитера и выйдет на высокую эллиптическую орбиту вокруг планеты-гиганта.
     Juno будет первым зондом, обращающимся по подобной орбите вокруг Юпитера. Ученые рассчитывают с его помощью собрать информацию о формировании газовых гигантов - до этого Юпитер изучался только станцией Galileo и несколькими пролетавшими мимо космическими аппаратами. Высокочувствительные приборы на борту Juno состаят карту магнитных и гравитационных полей планеты, что позволит определить ее внутреннюю структуру. Кроме этого аппарат займется поиском и оценкой количества воды в атмосфере Юпитера.
     По словам исследователей планета-гигант является уникальным объектом сразу по ряду параметров. В частности, по существующим представлениям, внутри планеты находится слой водорода, перешедшего при высоком давлении в металлическую форму. Хорошо проводящий электричество металлический водород обеспечивает формирование магнитного поля и, как следствие, самых ярких во всей Солнечной системе полярных сияний. Но точных данных о строении Юпитера до сих пор нет и при помощи нового зонда ученые рассчитывают восполнить этот пробел, пишет Lenta.ru.

     - К.И.

[KBOB]

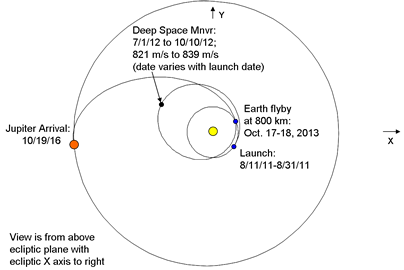

Траектория полета

[Чебурашка]

Как я понимаю, близких пролётов спутников Юпитера в этой миссии не предусмотрено. А жаль
По мне, так, спутники куда более интересны, чем собственно Юпитер.

[Имxотеп]

Как я понимаю, близких пролётов спутников Юпитера в этой миссии не предусмотрено. А жаль

Специально не предусмотрено, но есть один нюанс. Juno будет работать на полярной орбите, которая за счет большой несферичности Юпитера будет быстро прецессировать и поворачиваться. По простому говоря, орбита будет "заваливаться", как показано на рисунке ниже, и начиная с 9-10-го витка станет пересекать экваториальную плоскость внутри орбиты Каллисто, что при удачном стечении обстоятельств  может привести к встрече с  одним из галилеевых спутников.



Таких встреч будет немного и они будут не очень близкими (100-200 тыс. км и дальше). Но это еще полбеды. Настоящая беда  - это отсутствие на Juno обурудования для нормальной съемки. Там всего 2 камеры - JunoCam и JIRAM. Первая из них по сути широкоугольная (FOV=70 гр) космическая цифромыльница для развлекательных целей JunoCam была добавлена в проект в последний момент, это дешевая НЕ радиационно-стойкая камера с заявленным ресурсом в 6-10 витков вокруг Юпитера. JIRAM, в отличие от нее, серьезный научный инструмент, который правда работает в ИК и потому тоже имеет невысокое разрешение, 1 км/пиксель с расстояния 5000 км.

Чтобы было понятно, чего ждать от Juno через 7 лет, приведу табличку ее сближений с 4 галилеевыми лунами для базовой траектории.

Код Выделить Развернуть

Name            Date            CA_Dist(km) JIRAM    Junocam
Ganymede    2017-Sep-24  06:52    149391    140,9    44
Ganymede    2017-Apr-12  16:14    168270    125,1    39,1
Callisto    2016-Dec-22  20:11    155386    123,6    38,6
Europa      2017-Jul-31  14:58    110869    113,2    35,4
Io          2017-Sep-24  17:18    141289    102,8    32,1
Ganymede    2017-May-04  09:14    216067    97,4     30,4
Callisto    2016-Nov-19  14:44    232124    82,7     25,8
Io          2017-Jul-31  20:44    180270    80,5     25,2
Callisto    2017-Jan-25  00:25    285824    67,2     21
Io          2017-Jun-07  00:10    217693    66,7     20,8
Io          2017-Apr-13  03:49    245136    59,2     18,5
Ganymede    2016-Nov-20  19:02    372453    56,5     17,7
Europa      2017-Jul-20  18:37    224189    56,0     17,5
Europa      2017-Apr-01  21:46    230908    54,4     17
Ganymede    2016-Oct-30  02:09    400230    52,6     16,4
Io          2017-Feb-17  07:16    279940    51,9     16,2
Ganymede    2017-Sep-02  11:54    410075    51,3     16
Europa      2017-Mar-22  01:44    266977    47,0     14,7

Указаны луна, дата сближения, минимальное расстояние в км и максимальный размер видимого диска луны в пикселях для камер JIRAM и JunoCam.

[byran]

Дык к 2017 году появятся наземные 30-метровые телескопы с продвинутой АО оптикой, которые будут легко получать снимки галилеевых лун с километрым разрешением.

[Космос-3794]

Сборка началась:

April 05, 2010

Assembly has begun on NASA's Juno spacecraft, which will help scientists understand the origin and evolution of Jupiter. The mission, whose principal investigator is Scott Bolton of Southwest Research Institute in San Antonio, Tex., is expected to launch in August 2011 and reach Jupiter in 2016.

The assembly, testing and launch operations phase began April 1 in a high-bay clean room at Lockheed Martin Space Systems in Denver. Engineers and technicians will spend the next few months fitting instruments and navigation equipment onto the spacecraft.

http://www.jpl.nasa.gov/news/news.cfm?release=2010-112

[sol]

Японцы те в пояс астероидов на СБ попилили...

какой там пояс астероидов... Итокава - сосед Земли вроде

[sol]

Нет нормальной камеры?

А чем радовать налогоплательщика будут?

(А поставили бы супероптику - можно 3 Д видео ураганов и красного Пятна нашлепать - публика кипятком бы пИсала

[pkl]

Какое 3Д? Аппарат от солнечных батарей питается.

[sol]

Какое 3Д? Аппарат от солнечных батарей питается.

оЙ -ой-ой... Что - две видеокамеры много энергии сожрут?

Ладно - хватит и одной - будет делать последовательные снимки и софтом потом на Земле от трехмерят
А дя эффекта анимации достаточно делать снимки раз час через разные светофильтры

Если уж они движки энергией обеспечили, то на съемку ващще нефик делать

[RemArk]

Какое 3Д? Аппарат от солнечных батарей питается.

оЙ -ой-ой... Что - две видеокамеры много энергии сожрут?

Ладно - хватит и одной - будет делать последовательные снимки и софтом потом на Земле от трехмерят
А дя эффекта анимации достаточно делать снимки раз час через разные светофильтры

Если уж они движки энергией обеспечили, то на съемку ващще нефик делать

2 видеокамеры, да еще на космическом аппарате, да еще сфокусированные на бесконечность для 3Д видео? Зачет!  :lol:

Будут вам картинки, что вы волнуетесь!

[pkl]

Какое 3Д? Аппарат от солнечных батарей питается.

оЙ -ой-ой... Что - две видеокамеры много энергии сожрут?

Ладно - хватит и одной - будет делать последовательные снимки и софтом потом на Земле от трехмерят
А дя эффекта анимации достаточно делать снимки раз час через разные светофильтры

Если уж они движки энергией обеспечили, то на съемку ващще нефик делать

Видеокамеры, может, и немного. Как и двигатели. А вот радиопередатчики, да ещё для 3Д /а Вам ведь, ещё и ТВВЧ подавай, да?/ жрут энергию будь здоров. Почему я и бьюсь за реакторы. Реакторы - это не только ценный мех... тьфу, ЭРД. Это ещё и ооооочень широкий радиоканал.

[sol]

фокусировать на бесконечность не надо - просто надо использовать ОДНУ камеру и боольшую базу снимка (снимать кадры с интервалом сотню тысяч километров, масштабировать софтом. А данные сохранять в память резиновую и потом потихонечку терабайтить на Землю...

Впрочем, Вы правы, - нереальная тема... А вот просто поснимать оптикой класса MRO было бы красиво, и квазивидео получилось бы шикарное (уже было такое видео с галилео или Кассини, не помню - там так ураганы красиво крутятся)

[Boo]

поснимать оптикой класса MRO было бы красиво

Дорого по оптике, радиация, да и СБ - впервые так далеко. Хотя жалко, что такую оптику не "штампуют" массово. Хотя бы уровень "Кассини"...
Система Юпитера давно просит - даже до покойного неудавшегося "Галилео".

[pkl]

Ну так вроде же склоняются к "Лапласу". Красивых картинок должно быть завались. тьфу-тьфу-тьфу

[byran]

http://www.jpl.nasa.gov/news/news.cfm?release=2010-230

На Юнону начали установку защитного противорадиационного экрана из титана весом в 200 килограмм.

До запуска осталось чуть больше года.

[hecata]

http://www.jpl.nasa.gov/news/news.cfm?release=2010-230

На Юнону начали установку защитного противорадиационного экрана из титана весом в 200 килограмм.

До запуска осталось чуть больше года.

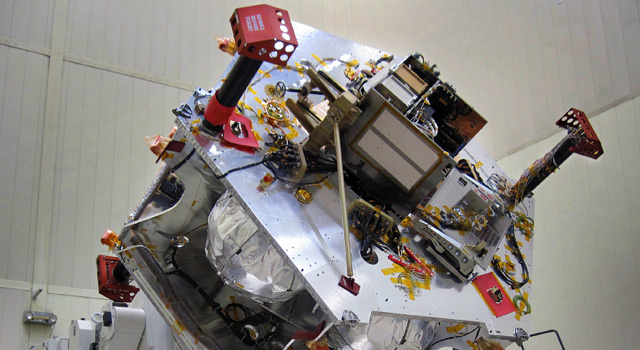

Маленькая поправочка. Речь идет не о экране как таковом а о защитной оболочке собранной вокруг всей электроники аппарата. Оболочка сделанна из 1-см титанового листа, и ВМЕСТЕ со всей электроникой весит 200 кг.

На приведенном выше снимке видно как-раз эту самую сборку (кубик с кучей исходящих кабелей) и  ее титановые защитные листы.

[Chilik]

Оболочка сделанна из 1-см титанового листа...

Вчера прочитал про титановую радиационную защиту и впал в глубокое уныние. Кто может, просветите, please.
Радиационная защита делается под конкретный источник излучения. Для электронов и рентгена это тяжёлые металлы: свинец, вольфрам, уран. Для нейтронов, наоборот, нужен водород: парафин, пластики, жидкие углеводороды, вода в конце концов (всё с с добавками, поглощающими тепловые нейтроны). Для жёсткого гамма-излучения (где комптон-эффект работает) - почти пофиг, там тупо массу надо набирать. Альфа-частицы просто бумагой задерживаются. Короче, титан не шьётся никуда. Если бы это была несущая конструкция, то могла быть какая-то оптимизация по нагрузкам и т.п. Но титановые крышки толщиной 1 см???
Или я что-то важное пропустил?
