Секретные спутники США на ГСО и ВЭО

[Старый]

Liss пишет:
А что, граждане, собственно, изображено вот тут? Подписано, что Milstar, но в каком месте -- часом не верхом на "Центавре" в чистой комнате стартового сооружения? И если да, то не сложен ли он пополам?



Milstar provides protected communications and offers advanced features such as onboard signal processing and satellite-to-satellite crosslinks. The system will eventually give way to the AEHF system. (Lockheed Martin Space Systems. Photo by Russ Underwood)

Для сравнения - классическая картинка:



  http://novosti-kosmonavtiki.ru/forum/messages/forum12/topic1636/message123628/#message123628

Чтото я вдруг подумал про картинку которую вставлял Лисс, а теперь она недоступна.
И тогда она вызывала какоето подозрение, а теперь можно на неё взглянуть по новому.
 Игорь, можно её воспроизвести ещё раз?

[Старый]

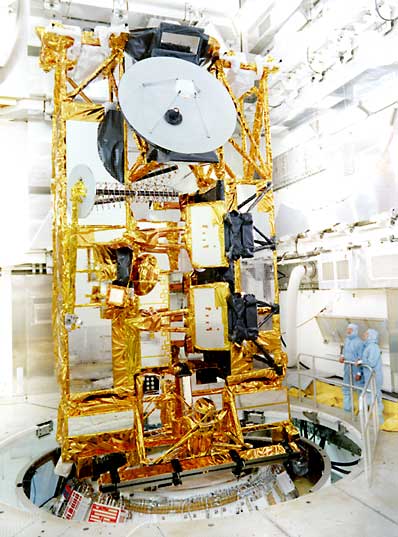

Эта?
 https://img.novosti-kosmonavtiki.ru/27941.jpg



[Старый]

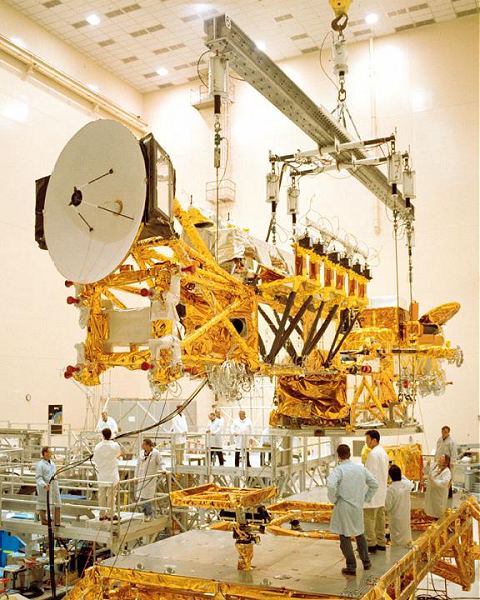

А вот как выглядит собраный Милстар:



[Старый]

Возникает вопрос: на фотографиях один и тот же спутник или нет?

[G.K.]

Да, эта .

[frigate]

С Н-1 "наводим тень на плетень"  , Продолжение из номера 10 Aerospace America выкладывать :?:

[Старый]

Старый пишет:
Возникает вопрос: на фотографиях один и тот же спутник или нет?

Просмотрев сон на свежую голову пришёл к выводу - один и тот же. Максимум - Милстар-1 и 2.
В зеркальных панелях на гранях фермы отражаются стены помещения и создаётся впечатление что спутник просвечивает насквозь.

[ОАЯ]

Для связи, в том числе через Milstar заключен контракт с Raytheon Company на поставку для ВМС 350 терминалов за 15-лет, которые будут установлены на более чем 300 ВМС США кораблей, подводных лодок и береговых станций. Планируется поставка в Канаду, Нидерланды и Великобританию.
Из http://investor.raytheon.com/phoenix.zhtml?c=84193&p=irol-newsArticle&id=1768145
Raytheon получила $ 13,2-миллионный контракт на разработку терминалов для ВВС. (Из http://investor.raytheon.com/phoenix.zhtml?c=84193&p=irol-newsArticle&id=1768145 )
Raytheon Company, $ 25 млрд,  71 000 сотрудник.
 (Из http://investor.raytheon.com/phoenix.zhtml?c=84193&p=RssLanding&cat=news&id=1762850 )
 И попутно http://www.ll.mit.edu/news/amcastest.html

[ОАЯ]

Шесть светлых окон на правой 1/3 спутника - это передающие антенны для связи со спутниками? Смотрят то они по касательной к орбите. Зачем им массивные трубы подставки? Может быть это телекамеры? Тогда зачем ставить отдельно - вместе - больше жесткость.

И тогда одно большое светлое прямоугольное окно рядом с параболоидом  - приемная антенна для связи со спутниками?

[Старый]

ОАЯ пишет:
Milstar

ОАЯ пишет:
Шесть светлых окон на правой 1/3 спутника - это передающие антенны для связи со спутниками? Смотрят то они по касательной к орбите. Зачем им массивные трубы подставки? Может быть это телекамеры? Тогда зачем ставить отдельно - вместе - больше жесткость.

И тогда одно большое светлое прямоугольное окно рядом с параболоидом - приемная антенна для связи со спутниками?

Это приёмные и передающие антены для связи с наземными объектами. Непонял что выназываете "окнами", антены там параболические. А "окна" это зеркальные радиаторы терморегулирования на блоках передатчиков.

[Старый]

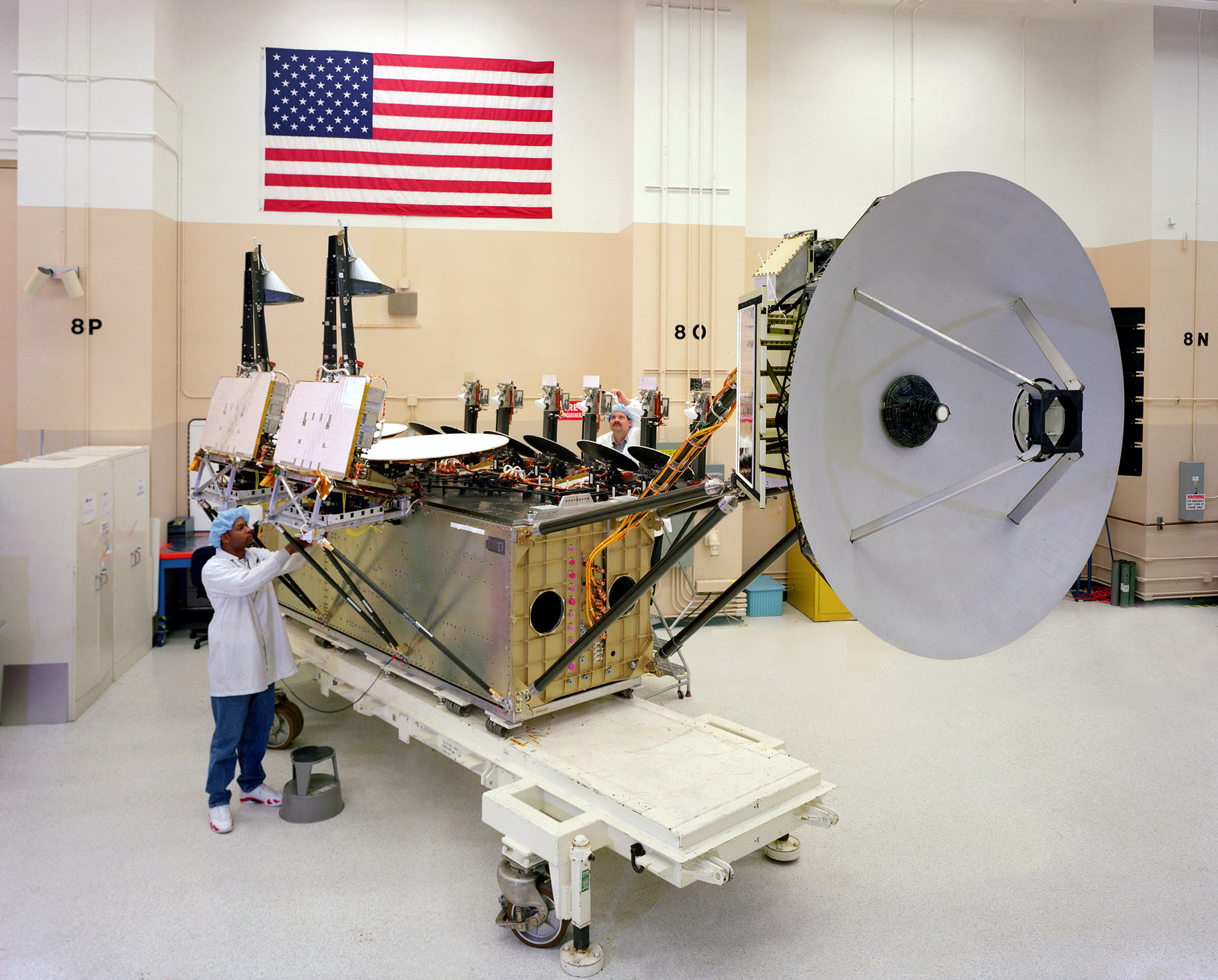

Большая картинка:


[Старый]

Вот уже под обтекателем:

[instml]

пдфка с антеннами

http://esamultimedia.esa.int/docs/EarthObservation/SP1324-1_BIOMASSr.pdf

[Старый]

Харрисовская антена это судя по всему оно и есть. Нортроповская астромеш - вряд ли.

[G.K.]

Итак, тут в нескольких темах уже невнятно проскальзывали упоминания анализа данных о яркости сабжей. Так сложим этот анализ в нужный топик!
Итак, данные взяты отсюда:
http://novosti-kosmonavtiki.ru/forum/messages/forum12/topic1636/message706738/#message706738

После некоторого анализа вырисовывается следующая картина:
1 Менторы-самые яркие и практически изотропные спутники. Распределения яркости  по фазовым углам практически равномерное. (разница менее 0.6 m)

2. Меркури- практически идентичны по профилю яркости, несмотря на различия в орбитальном поведении.
3. Шале и Меркури - опять же по профилю яркости очень хорошо ложатся друг на друга.


4. Милстар имеет очень заметный пик при малом фазовом угле и быстро теряет яркость при "взгляде сбоку".

5. Магнумы заметно отличаются от Шали и Меркуриев.

6. usa-110 не такой как остальные Менторы- тусклее с одного из боков.
Саму таблицу с графиками выложу чуть позже.

[G.K.]

Сама таблица:
https://docs.google.com/file/d/0B9ceJ_4vZ7mSNkNFV0pfa3d0c0k/edit?usp=sharing

[G.K.]

Итак, продолжим рассуждать:
1. Из пункта 1 и 4 первого поста следует, что если Ментор и создан на базе Милстара, то (имхо) напоминает дикообраза из антенн. Обосную эту позицию: Если бы этот спутник имел только два "лопуха" антенн, то при виде сбоку мы бы видели их сбоку или с тыла- они же под спутник смотрят? А тут вполне ровный график... Кроме того, у 110 с одного из боков провал яркости что то же требует объяснения.
2.  Шале и Меркури- родственники (во всяком случае по этим данным), а вот магнумы заметно отличаются, и это различие неоспоримо (графики внутри семейств хорошо ложатся друг на друга, а у разных семейств- заметно различаются). Старый, вы Магнумы в родстве с ТДРС подозревали? ТДРС-намного слабее.
3.  По этим данным очень хорошо выделяются разные поколения- Менторы и предыдущая радиоразведка.
4. ТДРС имеет явное "поярчание" при малых фазовых углах, но при этом самая тусклая из всех рассмотренных спутников.
5. Турайа при всех своих монструозных антеннах не дотягивает до Шале/Меркуриев и имеет нехарактерный сабжам "горб" в области малых углов ( как раз к пункту 1, про антенны Ментора)

[Старый]

На главной таблице трудно разобраться где какой цвет и соответственно спутник.

[G.K.]

Старый пишет:
На главной таблице трудно разобраться где какой цвет и соответственно спутник.

На общей диаграмме? Тут надо воевать с экселем, а я не умею    Может просто по семействам разбить?
Старый, тут выше есть тезисы может их обсудим?

[Сбитый летчик]

Уважаемые не могу найти (ранее видел здесь на форуме) ссылки на каталог КА европейского космического агенства или американский
может у кого есть
в качестве своего вклада даю ссылку на мировую ОГ на 1.12.12
http://www.ucsusa.org/nuclear_weapons_and_global_security/space_weapons/technical_issues/ucs-satellite-database.html
