Сетки Шухова в ракетах и спутниках

[Дмитрий В.]

R-7 пишет:

freinir пишет:

R-7 пишет:
Сетчатая силовая обечайка для крепления полезной нагрузки на "Протоне-М" (ЦНИИСМ):



 http://www.tsniism.ru/production_4.htm

Адаптер из алюминиевых сплавов в разы дешевле и такой-же массы

Только прочность алюминиевого адаптера в разы меньше, чем у композитного ...

Хммм. Мой первый начсек - авиатор по образованию и образу мыслей - говорил: "Грамотно спроектированная алюминиевая конструкция легче стеклопластиковой и лишь немного тяжелее углепластиковой при равной прочности"

[R-7]

freinir пишет:

R-7 пишет:
Это ЦНИИСМ - липовый источник?

Естественно, они же не являются работниками КБ "Салют".

А КБ"Салют" - это разработчик композитных "Тополь-М", да?

[freinir]

R-7 пишет:

freinir пишет:

R-7 пишет:
Это ЦНИИСМ - липовый источник?

Естественно, они же не являются работниками КБ "Салют".

А КБ"Салют" - это разработчик композитных "Тополь-М", да?

А разве Адаптеры от Протонов имеют отношение к Тополям?

[R-7]

Дмитрий В. пишет:

R-7 пишет:

freinir пишет:

R-7 пишет:
Сетчатая силовая обечайка для крепления полезной нагрузки на "Протоне-М" (ЦНИИСМ):



 http://www.tsniism.ru/production_4.htm

Адаптер из алюминиевых сплавов в разы дешевле и такой-же массы

Только прочность алюминиевого адаптера в разы меньше, чем у композитного ...

Хммм. Мой первый начсек - авиатор по образованию и образу мыслей - говорил: "Грамотно спроектированная алюминиевая конструкция легче стеклопластиковой и лишь немного тяжелее углепластиковой при равной прочности"

ЦНИИСМ сейчас все серьёзные несущие конструкции делает из углепластика.

[Старый]

R-7 пишет:
На "Протон-М" композитный адаптер идиоты ставят?

А при чём тут композитный? Композиты тоже Шухов изобрёл? Алюминиевые сетчатые адаптеры почему не ставили?

[Старый]

R-7 пишет:

Старый пишет:
Дык даже интересно как R-7 объяснит почему столь гениальная с его точки зрения конструкция Веллингтона больше нигде в авиации не была повторена. Толи оказалась слишком лёгкой толи слишком прочной. Но такие вопросы "патриотам" типа R-7 в голову не приходят...

Тогда - потому что была другая традиция и реактивные с сетками уже ни так живучи.

Кроме Веллингтона остальным самолётам не нужна была живучесть?   Лёгкость и прочность тоже не нужны?

А сейчас последние Боинг и Аирбас и наш МС-21 имеют достаточно сетчатых композитных элементов конструкции.

Шуховских? Шухов и композиты изобрёл?

[Старый]

R-7 пишет:

 Раз ставят композиты, значит не алюминий ...

Композиты тоже Шухов изобрёл?

[Старый]

R-7 пишет:
ЦНИИСМ сейчас все серьёзные несущие конструкции делает из углепластика.

А углеплпстик иобрёл Шухов...

[freinir]

Старый пишет:
А сейчас последние Боинг и Аирбас и наш МС-21 имеют достаточно сетчатых композитных элементов конструкции.
Шуховских? Шухов и композиты изобрёл?

А это вообще подкреплённые оболочечные конструкции

[Денеб]

R-7 пишет:
Сетчатая силовая обечайка для крепления полезной нагрузки на "Протоне-М" (ЦНИИСМ):

 http://www.tsniism.ru/production_4.htm

В каком месте она шуховская? Чуть ранее была описана технология её изготовления - намотка на конус.

[R-7]

Денеб пишет:

R-7 пишет:
Сетчатая силовая обечайка для крепления полезной нагрузки на "Протоне-М" (ЦНИИСМ):

 http://www.tsniism.ru/production_4.htm

В каком месте она шуховская? Чуть ранее была описана технология её изготовления - намотка на конус.

Вот эта же статья этих же авторов на английском в более полном варианте, смотрите второй абзац 1 главы - чётко написано что Шухов основоположник таких композитных сетчатых конструкций:
http://www.deepdyve.com/lp/elsevier/anisogrid-lattice-structures-survey-of-development-and-application-Bvj08nQWYJ

[R-7]

Денеб пишет:

R-7 пишет:
Сетчатая силовая обечайка для крепления полезной нагрузки на "Протоне-М" (ЦНИИСМ):

 http://www.tsniism.ru/production_4.htm

В каком месте она шуховская? Чуть ранее была описана технология её изготовления - намотка на конус.

Шухов в патенте №1895 запатентовал все выпуклые сетчатые оболочки.

[R-7]

Так делают композитные сетки Шухова для ракет и авиации в Канаде:






http://www.isogridinc.com/aboutus.html

[R-7]

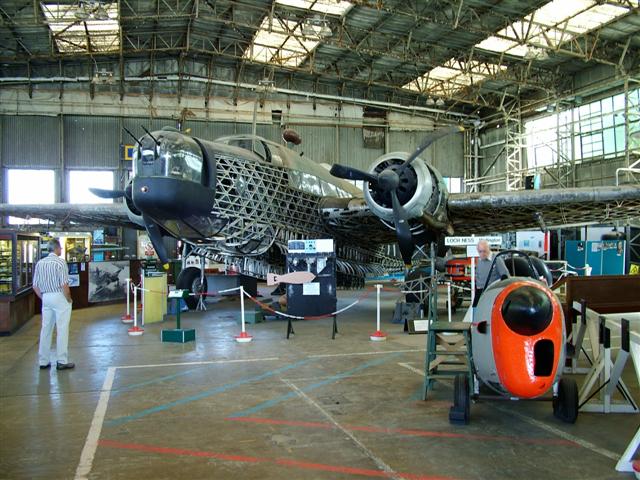

Виккерс Веллингтон в музее с открытой сеткой Шухова:

[R-7]

Тест шуховской сетки композитной панели вертолёта:

[Настрел]

R-7 пишет:
Виккерс Веллингтон в музее с открытой сеткой Шухова:

И крыша музея из сетки Шухова. И забор из сетки Шухова, и строительные леса из сетки Шухова. Рыболовные сети они тоже сетки Шухова?
Чудило, сообщите критерии по которым выш больной рассудок, отделяет сетки Шухова от сеток не Шухова?

[R-7]

Автоматическая разметка панели резинового шаблона сетки перед заливкой композита:

[R-7]

Книга NASA с описанием методик расчёта несущих сетчатых оболочек ракет (252 страницы!):
http://femci.gsfc.nasa.gov/Isogrid/NASA-CR-124075_Isogrid_Design.pdf

[Штуцер]

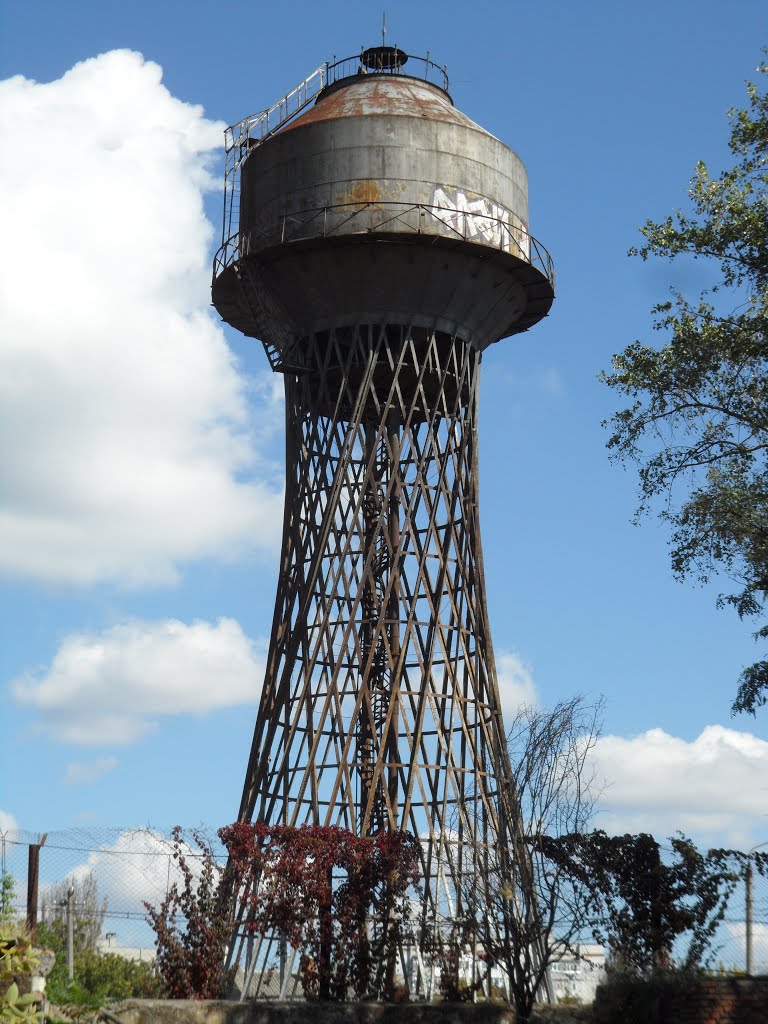

Это точно сетка Шухова. Бак, но не от ракеты.

[R-7]

Штуцер пишет:


Это точно сетка Шухова. Бак, но не от ракеты.

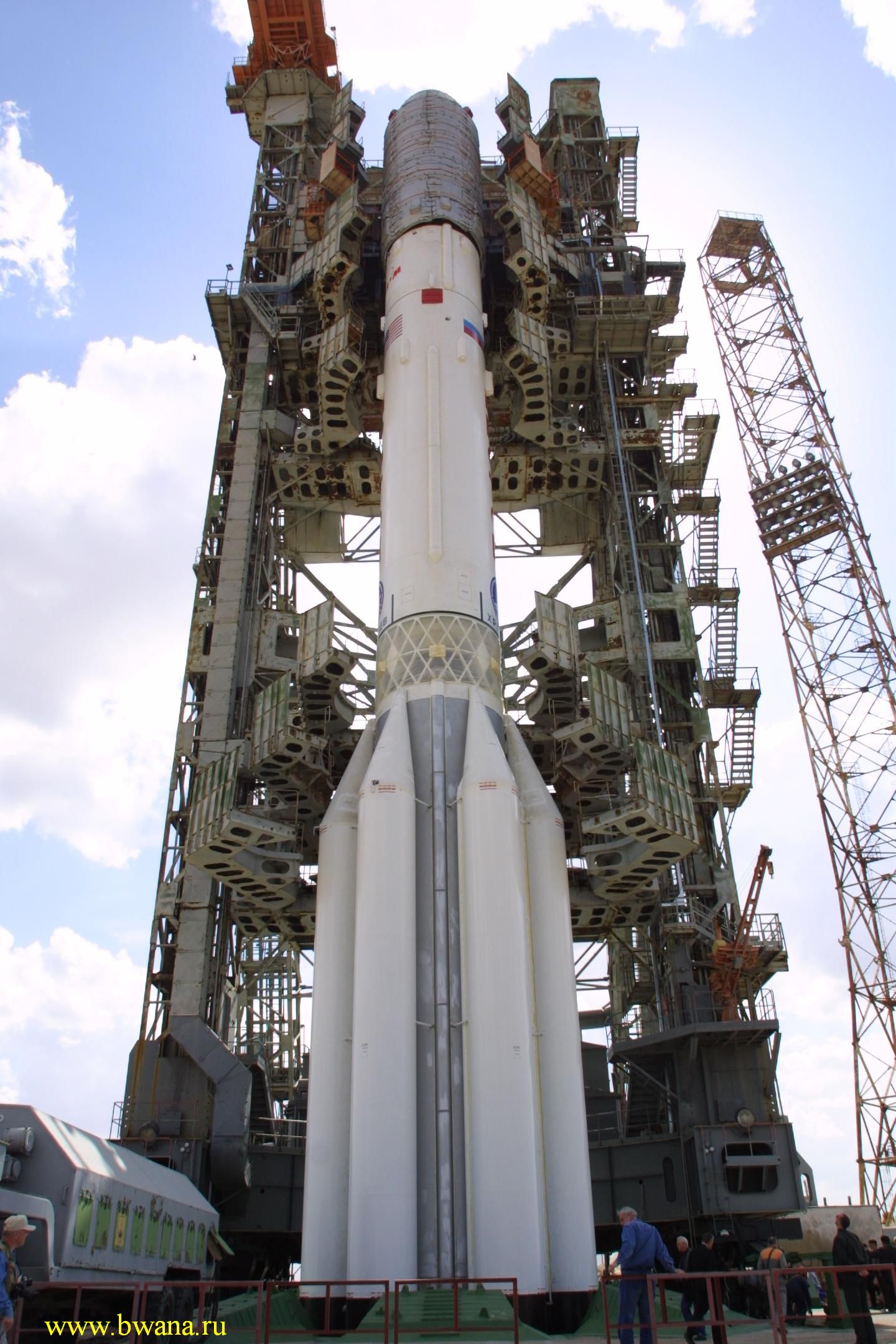

Такая же сетка Шухова между ступенями "Протона-М"
