Сетки Шухова в ракетах и спутниках

[R-7]

Журнал "Юный техник", 2010 № 07: "... Специалисты вспомнили об опыте нашего замечательного ученого и инженера В.Г. Шухова, который сконструировал металлическую сетчатую башню на Шаболовке, откуда начинались первые в нашей стране телетрансляции. И решили использовать прочные и легкие сетчатые конструкции в космическом деле.

Сейчас по этой технологии серийно изготавливают оболочки ракет боевого

 ракетного комплекса «Тополь-М», тяжелой грузовой ракеты «Протон-М», а также морской ракеты нового поколения «Булава». На стадии экспериментального производства находятся также космические платформы, разрабатываемые в Центре информационных спутниковых систем им. М.Ф. Решетнева, а также и проектируются конструкции космических носителей в РКК «Энергия» им. С.П. Королева. Разработанные в России сетчатые композитные конструкции получили признание за рубежом и даже особое название — Russian Anisogrid Structures. ..." -

http://mreadz.net/new/index.php?id=293006&pages=4

[R-7]

Об использовании сетчатых оболочек академика Владимира Григорьевича Шухова в современной ракетно-космической технике говорит Валерий Витальевич Васильев, чл.-корр. РАН, доктор технических наук, профессор. Доклад посвящен описанию технологии изготовления и оценке эффективности применения композитных сетчатых конструкций, обладающих исключительно высокой степенью весового и экономического совершенства. Сетчатые конструкции образованы системой ребер, изготовленных из современных композитных материалов методом намотки. Идея сетчатой конструкции предложена и впервые реализована применительно к металлическим конструкциям академиком В.Г.Шуховым. В сочетании с высокой удельной (по отношению к плотности) прочностью и жесткостью волокнистых композитных материалов и возможностями технологии непрерывной намотки она позволяет получать конструкции с уникальными характеристиками, значительно превышающими соответствующие показатели традиционных подкрепленных и трехслойных конструкций изготовленных как из металлов, так и из композитов. Использование сетчатых конструкций В.Г.Шухова в авиакосмической отрасли начато в 80-х годах и в настоящее время они изготавливаются серийно применительно к различным ракетным комплексам, включая носитель "Протон-М". Производятся также сетчатые космические спутниковые платформы. Сетчатые переходные отсеки (адаптеры) полезной нагрузки широко используются для запуска спутников космическим носителем "Протон-М". В последние годы композитные сетчатые конструкции рассматриваются ведущими отечественными и зарубежными авиастроительными компаниями в качестве перспективных элементов планера пассажирского самолета нового поколения. Доклад иллюстрируется многочисленными примерами натурных конструкций, разработанных для ракетной, космической и авиационной техники.

[R-7]

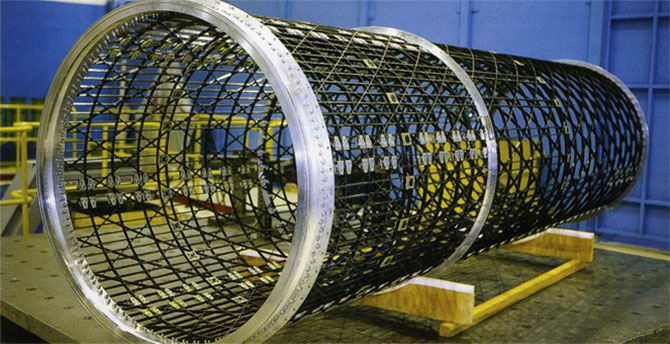

Сетчатые конструкции Шухова в ракете "Протон-М" и других изделиях:
http://www.issp.ac.ru/journal/composites/2009/2009_3/vasiliev.pdf

[R-7]

Больше о наследии академика Шухова здесь: https://www.facebook.com/Shukhov21

[freinir]

R-7 пишет:
обладающих исключительно высокой степенью весового и экономического совершенства

По весу приврано, а по экономике просто наглейшее враньё!!!

[R-7]

freinir пишет:

R-7 пишет:
обладающих исключительно высокой степенью весового и экономического совершенства

По весу приврано ...

 Вы знаете несущую систему, обладающую большей прочностью при равном весе с композитной сетчатой оболочкой Шухова?

[R-7]

freinir пишет:

...  а по экономике ...

Для обеспечения большей массы БЧ и большего количества забрасываемых боеголовок лучшую экономику не даёт ни одна несущая система кроме сетки Шухова. Иначе бы конструкциях стратегических твердотопливных МБР не использовали бы сетчатые оболочки Шухова.

[R-7]

Статья на английском о несущих сетках Шухова в авиации и космических системах:
http://www.deepdyve.com/lp/elsevier/anisogrid-lattice-structures-survey-of-development-and-application-Bvj08nQWYJ

[R-7]

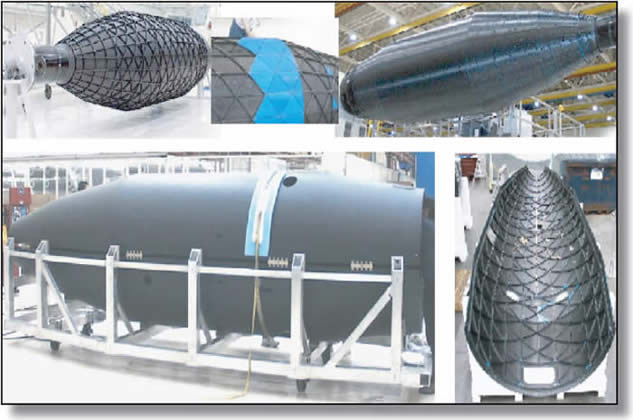

Ещё статья на английском с фотографиями несущих сеток Шухова в конкретных уже давно летающих изделиях:
 http://www.icas.org/ICAS_ARCHIVE/ICAS2012/PAPERS/319.PDF

[R-7]

Очень большая (136 страниц) и серьёзная статья о сетках Шухова в авиации и космонавтике с описанием результатов прочностных испытаний - на итальянском    -
http://padis.uniroma1.it/bitstream/10805/616/1/RegiMarco228.pdf

[R-7]

Китайцы тоже в курсе темы:
http://wenku.baidu.com/view/563c88f8770bf78a65295419

[R-7]

Американский опыт использования сеток Шухова в авиации и космонавтике:
http://composite.about.com/library/weekly/aa980525.htm

[Старый]

R-7 пишет:
Американский опыт использования сеток Шухова в авиации и космонавтике:
 http://composite.about.com/library/weekly/aa980525.htm

А где в тексте говорится что это сетки Шухова?

[R-7]

Шуховские сетки в конструкциях американских ракет "Минотавр":
http://hypersizer.com/industry/projects/Pretest-prediction-composite-isogrid.php

[Старый]

R-7 пишет:
Шуховские сетки в конструкциях американских ракет "Минотавр":
 http://hypersizer.com/industry/projects/Pretest-prediction-composite-isogrid.php

А где в тексте говорится что они шуховские?

[R-7]

Старый пишет:

R-7 пишет:
Американский опыт использования сеток Шухова в авиации и космонавтике:
 http://composite.about.com/library/weekly/aa980525.htm

А где в тексте говорится что это сетки Шухова?

Амеры Шухова вообще стараются не упоминать с того времени, как с помощью американского шпиона Бари установили башни Шухова на свои линкоры (их видно на фото горящих кораблей Пёрл-Харбора). Но любому спецу в теме очевидно - это сетки Шухова. Академик Васильев в этом видео говорит что амеры патент Шухова не оспаривают:

[Старый]

R-7 пишет:
Амеры Шухова вообще стараются не упоминать с того времени, как с помощью американского шпиона Бари установили башни Шухова на свои линкоры (их видно на фото горящих кораблей Пёрл-Харбора). Но любому спецу в теме очевидно - это сетки Шухова. Академик Васильев в этом видео говорит что амеры патент Шухова не оспаривают:

Известно что Шухов первым применил изогрид-структуры (геодезические сетки) в архитектуре. На что и взял патенты.
Однако с чего вы решили что он вообще их изобрёл?

[Старый]

Пишкут что Шухов первым применил гиперболоидные сетчатые оболочки в архитектуре.
С чего вы решили что конструкции в ракетной технике на которые вы даёте ссылки - гиперболоидные?

Может вы думаете что Шухов вообще изобрел все геодезические сетки?

[R-7]

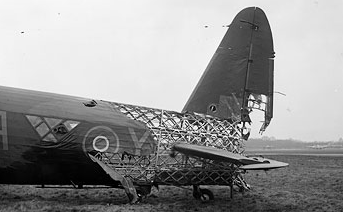

Шуховская сетка в английском самолёте Vickers Wellington
обеспечила ему беспредельную живучесть:

http://www.gravityloss.com/2010/09/sankrithi-channels-walli/

[Старый]

R-7 пишет:
Шуховская сетка в английском самолёте Vickers Wellington
 обеспечила ему беспредельную живучесть:

 http://www.gravityloss.com/2010/09/sankrithi-channels-walli/

С чего вы решили что она шуховская?
