Перспективные отечественные КА ДЗЗ

[mik73]

Особое внимание я бы обратил на ограничения "карата" по СОС, энергобалансу  и массе КА в целом,  что явно не соответствет  "Автографу".

Только "Карат" и "Карат-200" - это две немного  разницы. Как раз по СОС, энергобалансу и массе в целом.

Малые КА в НПО Лавочкина разрабатываются на базе собственной платформы «Карат-200». Её основные технические характеристики:
масса платформы сухая до 210 кг;
максимальная масса полезной нагрузки 130 кг;
среднесуточная мощность системы энергоснабжения до 300 Вт;
частотный диапазон бортового радиокомплекса S, X;
двигательная установка жидкостная.
https://www.energia.ru/ktt/archive/2021/02-2021/02-03.pdf

[AKr]

Только "Карат" и "Карат-200" - это две немного  разницы. Как раз по СОС, энергобалансу и массе в целом.

так ссылки дал именнно на "карат-200"!
 а масса первых двух  "пикселов-ВР" указывается в этом же интервью как 600 кг!
обзовите хоть "карат-1000", но по СОС и энергобалансу все равно в епож.

[mik73]

так ссылки дал именнно на "карат-200"!

https://ru.wikipedia.org/wiki/%D0%9A%D0%B0%D1%80%D0%B0%D1%82_(%D1%81%D0%BF%D1%83%D1%82%D0%BD%D0%B8%D0%BA%D0%BE%D0%B2%D0%B0%D1%8F_%D0%BF%D0%BB%D0%B0%D1%82%D1%84%D0%BE%D1%80%D0%BC%D0%B0)

Особое внимание я бы обратил на ограничения "карата" по СОС, энергобалансу  и массе КА в целом,  что явно не соответствет  "Автографу".

Т.е. ссылка была на статью в вики про "Карат". И характеристики там приведены именно  платормы "Карат".  Про "Карат-200" там одна строчка:

Разрабатывается также версия платформы «Карат-200» с массой 200 кг, массой полезной нагрузки до 150 кг, увеличенной мощностью системы энергоснабжения и сроком работы до пяти лет

По массе 600 кг действительно не похоже, по остальному - Хто знает. По сроку существования как раз похоже.
Не говоря о том, что, во-первых,  параметры реальной платформы могут заметно отличаться от описанных в вики и даже в более солидной литературе (тем более, что что-то а ней уже делалось, только никто точно не знает что, потому что не афишируется), , а во вторых и в том интервью про "Автограф" могли циферки про массу попутать.

[AKr]

а во вторых и в том интервью про "Автограф" могли циферки про массу попутать.

угу, только когда главный конструктор путается в циферках, то получается фобос-грунт, ну или луна-25.

и уж если:

во-первых,  параметры реальной платформы могут заметно отличаться от описанных в вики и даже в более солидной литературе (тем более, что что-то а ней уже делалось, только никто точно не знает что, потому что не афишируется)

то это точно не "карат-200",
а слова:

...будет использоваться проверенная и хорошо себя зарекомендовавшая платформа НПО имени Лавочкина «Карат-200».

придется признать враньем и  бахвальством.

[AKr]

«Одна из последних разработок холдинга, применяемая нами на спутниках системы «Автограф».... ....», — сообщил главный конструктор направления РКС Юрий Гектин.

Вы, блин, сначала спутник сделайте и запустите, а потом посмотрим, что там "уже применяется".

[Bart Hendrickx]

Малые КА в НПО Лавочкина разрабатываются на базе собственной платформы «Карат-200». Её основные технические характеристики:
 масса платформы сухая до 210 кг;
 максимальная масса полезной нагрузки 130 кг;

Похоже, что Карат-200 за последние десять лет значительно потяжелел.  Насколько мне известно, самый тяжелый из предложенных на базе Карата-200 космических аппаратов был Странник : общая масса 410 кг, масса полезной нагрузки 65 кг, т.е. масса платформы 345 кг. Но объявленная масса Пиксела-ВР (590 кг) все равно значительно больше.


а слова:

...будет использоваться проверенная и хорошо себя зарекомендовавшая платформа НПО имени Лавочкина «Карат-200».

придется признать враньем и  бахвальством.

Не обязательно. То, что Карат-200 уже летал подтверждается здесь:

https://dfnc.ru/arhiv-zhurnalov/2022-4-75/npo-lavochkina-85-let-iz-proshlogo-v-budushhee/


Малые КА в НПО Лавочкина разрабатываются на базе платформы «Карат-200». Эта платформа имеет летную квалификацию и обладает высокими динамическими характеристиками, одними из лучших в своем классе.

И есть хороший кандидат : 14Ф150 (Нивелир) (Космос-2519, 2542, 2558, 2576).
https://forum.novosti-kosmonavtiki.ru/index.php?topic=21025.msg2656852#msg2656852


Кстати, для оптико-электронной аппаратуры Пиксела-ВР  впервые в истории российской космонавтики делаются зеркала из карбида кремния:

https://russianspacesystems.ru/2024/08/12/


Съемочную аппаратуру с оптикой на основе карбида кремния для спутников «Пиксел-ВР» перспективной космической системы дистанционного зондирования Земли (ДЗЗ) «Автограф» разработал холдинг «Российские космические системы» (РКС, входит в Госкорпорацию «Роскосмос»). Новый прибор представлен на выставке «Москва промышленная. Город будущего», проходящей в «Экспоцентре» до 8 сентября 2024 года и являющейся частью масштабного городского проекта «Территория будущего. Москва 2030».
...
Главный конструктор направления РКС Юрий ГЕКТИН: «В своей разработке мы использовали уникальный материал – карбид кремния. Из него создана вся конструкция системы и главные части объектива – главное и вторичное зеркало. Благодаря этому решению оптика максимально устойчива к перепадам температур в космосе и имеет лучшие на сегодняшний день технические и массогабаритные характеристики среди отечественных систем ДЗЗ»
...

Подробное описание съемочной аппаратуры можно найти в журнале РКС «Ракетно-космическое приборостроение и информационные системы». Хотя Пиксел-ВР там не упоминается по названию, ясно, что речь именно о нем.

https://spacedevice.ru/wp-content/uploads/2023/10/3.-Agapov-i-dr_RKS_Tom-10_V-3_Blok_1-104-19-31.pdf


Перспективы создания съемочных систем высокого разрешения для спутников ДЗЗ малого класса


В работе рассматриваются основные проблемные вопросы, возникающие при создании перспективной съемочной системы дистанционного зондирования Земли высокого пространственного разрешения видимого и ближнего инфракрасного диапазонов для малых космических аппаратов.

Рассмотрена возможность применения перспективных материалов для построения съемочной системы. Благодаря использованию элементов из спеченного карбида кремния разработанный объектив не имеет аналогов среди отечественных систем дистанционного зондирования Земли по сочетанию оптических и массогабаритных характеристик.

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

[AKr]

В работе рассматриваются основные проблемные вопросы ...

Рассмотрена возможность применения перспективных материалов ...

Информационный поток (с учетом кодирования 8b/10b)      19.9 Гбит/с

впервые в истории российской космонавтики ...

То есть полезной нагрузки точно нет.
Остаются вопросы к платформе, технических характеристик  (СОС!) которой тоже нет.

Скромно умалчивают дату готовности проекта, что говорит о реализации за горизонтом планирования - то есть никогда.

[Bart Hendrickx]

То есть полезной нагрузки точно нет.
Остаются вопросы к платформе, технических характеристик  (СОС!) которой тоже нет.

Скромно умалчивают дату готовности проекта, что говорит о реализации за горизонтом планирования - то есть никогда.

В марте прошлого года первый Пиксел-ВР планировалось изготовить к 2025 году.
https://tass.ru/kosmos/17341583

В плане готовности платформы (Карат-200) это может быть не таким уж нереальным если она действительно уже прошла летные испытания в рамках программы «Нивелир».

Что касается оптической аппаратуры с зеркалами из карбида кремния, то работы тоже не начинаются с нуля.  Обзор работ по этой теме до 2016 г.:

http://contenant.ru/contenant_journal/НОМЕРА%20ЖУРНАЛОВ/2017/Том%2016%20номер%201.pdf
(с. 28-47)

Вы не можете просматривать это вложение.

Как видно, этой тематикой с 2012 г. занимается Лыткаринский завод оптического стекла (ЛЗОС) (входит в холдинг Швабе). В самом начале были планы изготовить зеркала из карбида кремния для КА оптической разведки Раздан, но от них, по всей видимости, отказались. Работы пришлось ограничить изготовлением экспериментальных образцов и без иностранной помощи не обошлось.

Из корпоративного журнала ЛЗОС за ноябрь-декабрь 2017 г.:


Учитывая то, что ни одна организация в России не смогла сделать годную заготовку, и, понимая, что карбид кремния имеет большие перспективы в качестве оптического материала, было принято решение о постановке новой ОКР с государственным финансированием, целью которой было создание замкнутого технологического цикла изготовления зеркал из карбида кремния в России. К сожалению, на фоне экономического кризиса и падения курса рубля, выделенных средств на закупку необходимого оборудования и разработку технологий катастрофически не хватало, при этом специалистов с опытом работы в этой области на АО ЛЗОС также не имелось.
...
Но выход из сложившейся ситуации все-таки существовал! Была организована серия совещаний с иностранными предприятиями, проработаны вопросы не только поставки в АО ЛЗОС оборудования, необходимого для изготовления зеркал из карбида кремния, но и возможной передачи технологий.
...
После напряженных переговоров в Германии с FCT Systeme GmbH был заключен контракт на поставку в АО ЛЗОС высокотемпературной вакуумной печи для спекания изделий из карбида кремния. Одним из условий контракта было про- хождение практики в Германии сотрудниками АО ЛЗОС с освоением всех технологических операций, начиная от подготовки сырья и заканчивая спеканием заготовок. Это стало неоценимым опытом для нас. И уже там мы спекли свое первое зеркало диаметром 300мм на лабораторном оборудовании, а зеркало диаметром 540мм - уже в своей печи производства FCT Systeme GmbH.

Полученные знания позволили нам освоить технологию изготовления зеркал из спеченного карбида кремния. Печь была успешно доставлена в АО ЛЗОС и введена в эксплуатацию, на ней отработаны технологические режимы и получены опытные образцы, к тому же на предприятии теперь имеются квалифицированные специалисты, способные делать зеркала, не уступающие по своим характеристикам импортным аналогам.


Статус проекта в конце 2019 г.:

https://lzos.ru/upload/iblock/3b4/3b4f556686d7672a2efc1069dfa1ed6c.pdf


Разработана и внедрена технология автоматизированной доводки рабочих поверхностей зеркал из карбида кремния различного диаметра от 300 до 700 мм на станках с ЧПУ. В рамках этой работы доставлена и смонтирована в новом производственном помещении НПК95 высокотемпературная вакуумная печь FHW 4000-SP/CU (Германия) для спекания заготовок крупногабаритных зеркал из карбида кремния.

Высокотемпературная вакуумная печь позволяет создавать изделия из спеченного карбида кремния (SSiC) с высокой прочностью, небольшим весом, высокой теплопроводностью, высокой химической стойкостью и способностью сохранять свои свойства при температурах эксплуатации до 1600° С. Специалисты НПК-95 не останавливаются на достигнутом и ведут активную работу с ведущими исследователями из Германии по поиску возможностей дальнейшего повышения качества получаемых зеркал.

В апреле 2022 г. было такое сообщение:

https://www.akm.ru/press/rks_pri_uchastii_rostekha_sozdayut_novuyu_videosistemu_skanirovaniya_zemli_s_orbity/


Ученые холдинга «Российские космические системы» (РКС, входит в Госкорпорацию «Роскосмос») завершили создание нового поколения орбитальных сканирующих устройств для будущей группировки малых спутников дистанционного зондирования Земли (ДЗЗ). В основе технологии – использование в составе спутниковой аппаратуры наблюдения уникального материала, произведенного инженерами холдинга «Швабе» Госкорпорации Ростех – карбида кремния. Новая отечественная система, создаваемая в межотраслевой кооперации, позволит России вести непрерывную детальную фото- и видеосъемку событий на Земле в сверхвысоком разрешении.

...

Из карбида кремния производства Лыткаринского завода оптического стекла холдинга «Швабе» Госкорпорации Ростех сделаны корпус и элементы оптической схемы прибора – многозонального сканирующего устройства.

Что конкретно значит «завершили создание» - сами судите...



Еще о съемочной аппаратуре Пиксела-ВР:

http://conf.rse.geosmis.ru/thesisshow.aspx?page=249&thesis=10043

Презентация:

http://conf.rse.geosmis.ru/files/pdf/21/10043_15.11.2023_Агапов_Презентация_к_конференции.pdf


[AKr]

Что конкретно значит «завершили создание» - сами судите...

В Вашем посте #1985 ссылка на презентацию 2023 года, где вместо целевой аппаратуры картинка "Макетного образца объектива", причем,  судя по косвенным признакам макет даже не в натуральную величину.
Теперь к цифрам:

Оптическая схема:  Долла-Кирхема  (это важно, смотрите схему)
Фокусное расстояние: 4300 мм
Длина объектива: 1200 мм

Несмотря на компактные габариты (1х1х1,9 м), спутники «Пиксел-ВР»...

Вопрос: Насколько фотоприемное устройство целевой аппаратуры будет выступать за габаритные размеры КА?

Я преклоняюсь перед Вашими знаниями и Вашим усердием по поиску  информации, но неужели Вы считаете готовым проект, нарисованный в мечтах и обещаниях начальству, но которого не существует даже в чертежах?

[Bart Hendrickx]

неужели Вы считаете готовым проект, нарисованный в мечтах и обещаниях начальству, но которого не существует даже в чертежах?

Точно пошел дальше чертежей.

https://www.roscosmos.ru/media/files/2023/6_polosin_zniimas.pdf

О ходе реализации федерального проекта СФЕРА
...
 ОКР «Автограф» (АО «Российские космические системы») разрабатывается РКД на КС и её СЧ, изготавливаются СЧ КА «Пиксель-ВР» №1 и №2, НКУ и НКПОР.

Открыта опытно-конструкторская работа, разрабатывается рабочая конструкторская документация на космическую систему и ее составные части, изготавливаются составные части первых двух спутников, наземного комплекса управления и наземного комплекса приема, обработки и распространения.

В апреле прошлого года обещали первый запуск на 2026 г.

https://tass.ru/kosmos/17514893

Вообще-то странно, что первые два аппарата делают на базе платформы Карат-200, а потом перейдут на новую, более легкую платформу. Как мне кажется, пересадка полезной нагрузки с одной на другую платформу не тривиальное дело. Возможно, остался задел из программы Нивелир, который решили переориентировать на Автограф.

[AKr]

https://tass.ru/kosmos/17514893

ТАСС уполномочен заявить ...

[aaa]

[zandr]

Для страждущих подробностей об Окулус тут есть такая пдфка, что не влазит на этот форум.
Но вот читаю я это и не отпускает ощущение, что написано при помощи дегенеративного интеллекта - орфография хромает, смысл двоится.

Проект «Окулус» — это первое коммерческое российское решение по созданию радиолокационного спутника, которого сегодня не достаточно на орбите у России, ...
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА: успешный опыт создания и запуска космического радара (АФАР) у команды;

Непонятно, эта команда кому делала спутник с радаром...

https://tass.ru/ekonomika/24238265

Первый коммерческий радиолокационный спутник в РФ обойдется в 1 млрд рублей
МОСКВА, 17 июня. /ТАСС/. Разработка первого российского коммерческого радиолокационного спутника "Окулус", над которым работает частная аэрокосмическая корпорация "Новый космос", оценивается более чем в 1 млрд рублей. Спутник по своему назначению позволит отслеживать состояние вечной мерзлоты, ледовой обстановки, разливы нефтепродуктов и решать другие задачи, об этом ТАСС сообщил гендиректор компании Антон Алексеев.

"Стоимость радиолокационного спутника оценивается однозначно больше миллиарда. Оптический спутник хорошего разрешения стоит порядка 350 млн рублей, а радиолокационный - дороже, но при этом он способен "видеть" в любое время суток, освещенность и в любую погоду в отличие от "оптики". Серийные аналоги радарных спутников за рубежом из последних сделок оцениваются в суммы порядка 5 млрд рублей", - сказал он.

Алексеев отметил, что спутник будет примерно на 80% состоять из российских комплектующих. За счет этого вес аппарата будет немного больше, чем у иностранных аналогов.
Запуск "Окулуса" на орбиту может состояться в течение трех лет после старта следующей стадии работ. Спутник будет оснащен 4-метровой антенной, создавать изображения с разрешением порядка 0,5 м и сможет фиксировать изменения на поверхности Земли с погрешностью до 5 миллиметров. Это позволит отслеживать смещение трубопроводов, таяние вечной мерзлоты, ход ведения строительных проектов, наполненность нефтяных емкостей нефтепродуктами, контроль состояния сельхозугодий, мониторинг оводнения, вегетации, разливов рек и других задач.
Корпорация уже привлекла первые инвестиции, работает над радиолокатором и ведет переговоры о следующем этапе финансирования.

[Iv-v]

08.07.2025 09:38

Корпорация «ВНИИЭМ» представляет космические аппараты РБКА и «Канопус-В»-О на выставке «ИННОПРОМ 2025» РБКА создается в кооперации с белорусскими предприятиями. Данный проект призван стать технологической основой для создания совместной орбитальной группировки сверхвысокого пространственного разрешения. РБКА обеспечит получение изображений с проекцией пикселя 0,35 м, области применения которых: мониторинг последствий природных и техногенных катастроф, а также решение задач в области градостроительства, землепользования и сельского хозяйства. Космическая система «Канопус-В»-О является перспективной системой нового поколения, которая приходит на смену КС «Канопус-В». Новый КА «Канопус-В»-О создается  с применением отечественных комплектующих в рамках политики импортозамещения.  Он предназначен для обзорной съемки земной поверхности в видимом, среднем и дальнем инфракрасном диапазоне спектра. Снимки с КА этой серии планируется применять для решения широкого круга задач: от мониторинга чрезвычайных ситуаций до оценки состояния лесных массивов, гидрологических наблюдений, экологического контроля и научных исследований.

https://www.vniiem.ru/ru/index.php?option=com_content&view=article&id=1071:-lr-l-r-l-2025r&catid=36:2008-03-09-13-50-48&Itemid=50

[AKr]

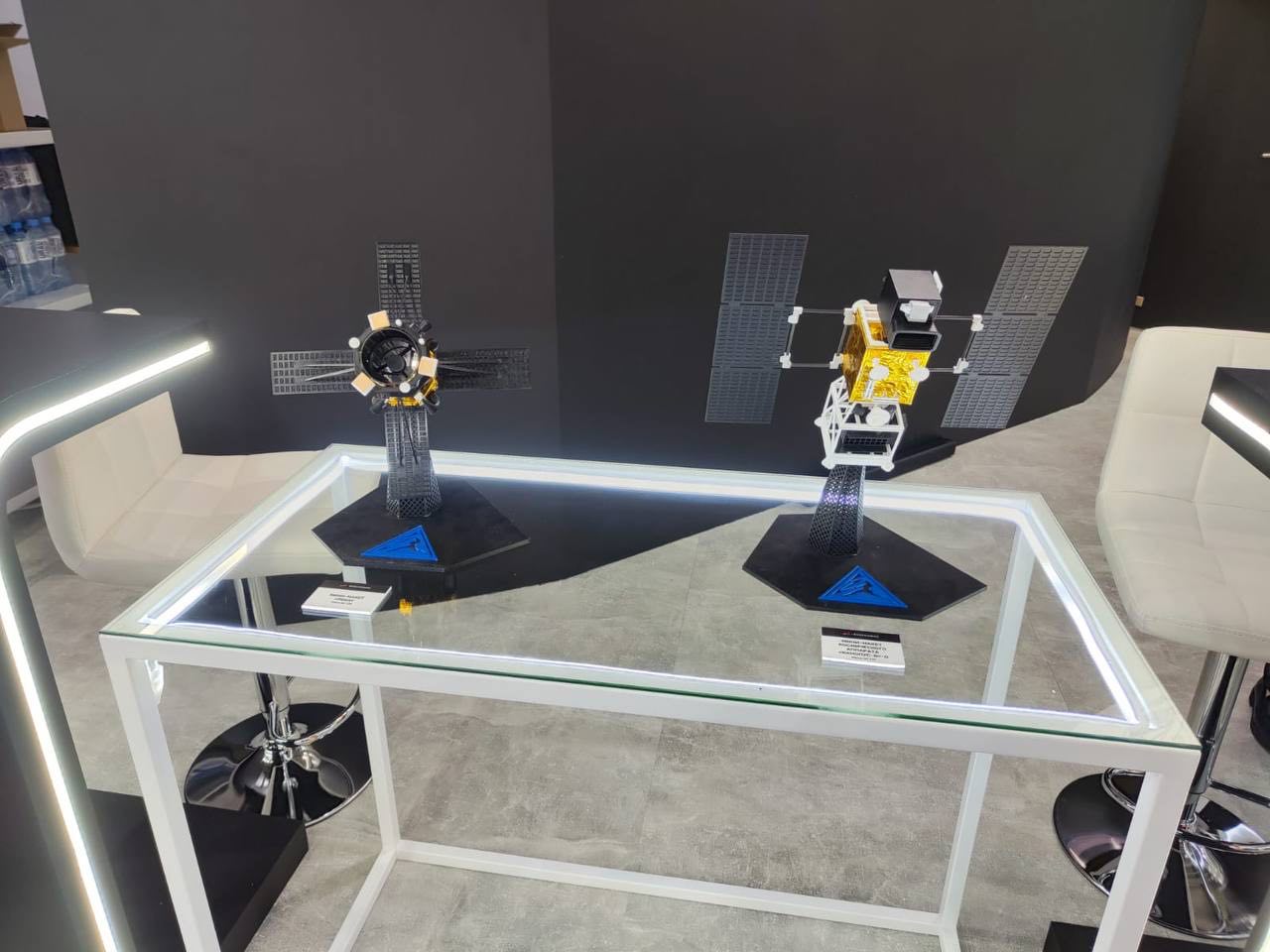

...представляет космические аппараты...

а на фото микро макеты

[cross-track]

https://www.vniiem.ru/ru/index.php?option=com_content&view=article&id=1071:-lr-l-r-l-2025r&catid=36:2008-03-09-13-50-48&Itemid=50

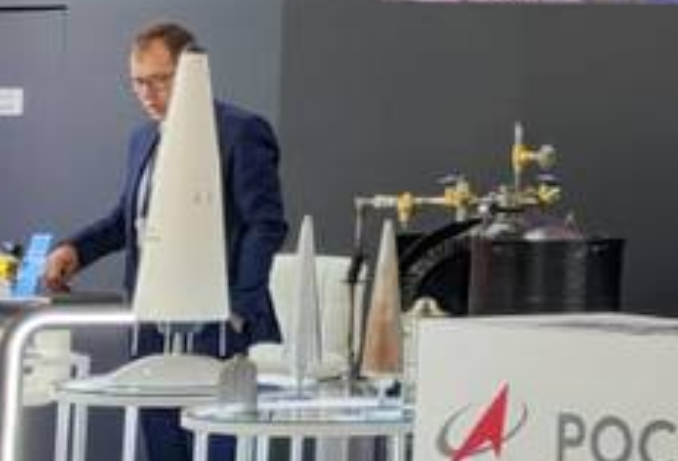

Там еще, видимо, одноступы представлены:

[Iv-v]

О том, что частная космическая компания «Спутникс» начала разрабатывать новые высокодетальные спутники, Forbes на полях выставки «Иннопром-2025» в Екатеринбурге рассказали генеральный директор ООО «Спутникс» Владислав Иваненко и генеральный директор ГК «Спутникс» Николай Пожидаев.

«Мы будем завершать проект по спутнику [«Киноспутник»] с разрешением 0,7 м с запуском в 2026 году. Приступаем уже и к новым проектам. В частности, оптические, радарные спутники с разрешением 0,5 м — то, что у нас намечено на ближайшее время», — заявил Forbes Николай Пожидаев.

Оба типа новых высокодетальных спутников — собственные разработки компании «Спутникс». «Это наши внутренние разработки, мы собираемся эти группировки создавать, сами ими оперировать и продавать уже не аппараты, а сервисы», — говорит Иваненко.

...

Сейчас «Спутникс» планирует создать семь радарных спутников, сообщил Николай Пожидаев: «Мы планируем семь, но все зависит от спроса, так как без потребителей это довольно существенные инвестиции».

https://www.forbes.ru/tekhnologii/542987-vidy-kosmiceskie-struktura-afk-sistema-sozdast-vysokotocnye-sputniki

[Iv-v]

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

[TAU]

...

Планов - громадье.

А получится ли?

[Salo]

Раньше у Стилспэйса был Стилсат. Его переименовали в КОЭН, или это что-то новое? По картинке очень похож.

 И теперь Стилспэйс работает с МТ-ЛАБ, как и Барл.
