МИМ-1

[А.Коваленко]

1) Бочку сделать можно дешево и быстро. Корпус и конструкция модуля в целом - очень малая доля в стоимости модуля. 80% стоимости модуля - начинка.

2) Корпус НЭМ делался именно под Шаттл - именно поэтому из него без проблем получился МИМ-1, который также выводится на Шаттле.

Тут на вид противоречие. Если корпус делается легко - то можно и переделать НЭМ, чтобы вывести Протоном. И наоборот, если наличие корпуса сильно спасает - значит, корпус достаточно дорог.

И такой вопрос, по стоимости начинки. Разве нельзя в модуле делать только необходимую начинку, а остальную доставлять по мере изготовления?

Нет здесь никакого противоречия. То, что изготовление корпуса стоит дешевле, чем изготовление оборудования, не значит, что корпус легко изготовить. А уж переделать его под другие условия выведения и подавно. Я, конечно, не конструктор и не производственник, но ИМХО корпус, спроектированный под выведение на Шаттле, очень трудно, а может быть, и невозможно переделать под "Протон". И наоборот. А дооснащение в полёте - обычная практика.

[Lev]

Транзитные магистрали дозаправки топливом (ТМДТ) на МИМ-1 есть. Возможность дозаправки ФГБ и СМ через МИМ-1 - предусмотрена.
Было бы странно, если бы было не так.

[Lev]

http://www.energia.ru/rus/iss/mim1/photo_08-28.html

В Ракетно-космической корпорации "Энергия" имени С.П. Королёва завершены проверки в барокамере герметичности корпуса и пневмогидросистем штатного изделия малого исследовательского модуля МИМ1. Изделие передано на контрольно-испытательную станцию для комплексных испытаний, в том числе с использованием комплексного стенда служебного модуля "Звезда" Международной космической станции (МКС). Начато проведение автономных испытаний бортовых систем МИМ1.

[Makarenko]

А что там на заднем плане - Лабораторный модуль?

[anik]

А что там на заднем плане - Лабораторный модуль?

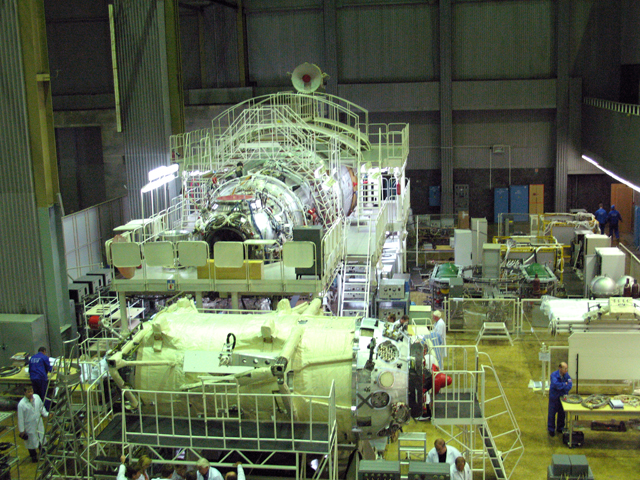

Комплексный стенд Служебного модуля "Звезда".

[Makarenko]

А что там на заднем плане - Лабораторный модуль?

Комплексный стенд Служебного модуля "Звезда".

Может и этот корпус сгодиться?

[Lev]

Makarenko писал(а):

Может и этот корпус сгодиться?

Он не настоящий...

[Lev]

Радиатор-теплообменник для МЛМ в разложенном состоянии - шикарное изделие...
http://www.energia.ru/rus/iss/mim1/im/photo_09-03-02.jpg

[Дем]

Я, конечно, не конструктор и не производственник, но ИМХО корпус, спроектированный под выведение на Шаттле, очень трудно, а может быть, и невозможно переделать под "Протон". И наоборот. А дооснащение в полёте - обычная практика.

Насколько понимаю, вся разница - что на Протоне модуль крепится снизу, а на шатле - сбоку. Т.е. переделать в самом деле вряд ли можно, а вот некую переходную ферму сделать - вполне реально.
Ну и габариты конечно, с ними ничего не поделаешь.

[Гуманоид]

Радиатор-теплообменник для МЛМ в разложенном состоянии - шикарное изделие...
http://www.energia.ru/rus/iss/mim1/im/photo_09-03-02.jpg

Технические характеристики его можно узнать?

[anik]

http://www.energia.ru/rus/iss/mim1/photo_10-08.html

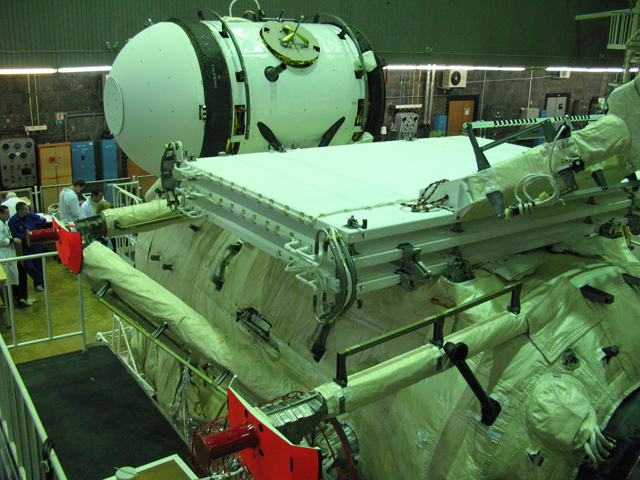

6 и 7 октября шлюзовая камера и радиационный теплообменник для МЛМ были установлены на МИМ-1.

[anik]

http://www.energia.ru/rus/iss/mim1/photo_12-07.html

В Ракетно-космической корпорации "Энергия" имени С.П. Королёва состоялась презентация штатного изделия малого исследовательского модуля МИМ1 и доставляемого на нём оборудования, накануне отправки в США для проведения их подготовки к запуску на Международную космическую станцию (МКС) в отсеке полезного груза корабля "шаттл" в мае 2010 года.

В ходе презентации, которую открыли Президент РКК "Энергия", Генеральный конструктор В.А. Лопота, первый вице-президент Корпорации, первый заместитель генерального конструктора Н.И. Зеленщиков и первый вице-президент Корпорации, Генеральный директор Завода экспериментального машиностроения РКК "Энергия" А.Ф. Стрекалов, представители российских СМИ были ознакомлены с назначением и основными характеристиками модуля, итогами выполненных наземных испытаний, планами дальнейших работ по транспортировке в США, подготовке и запуску модуля с доставляемым оборудованием.

Затем на вопросы журналистов ответили Президент РКК "Энергия", Генеральный конструктор В.А. Лопота, первый вице-президент Корпорации, первый заместитель генерального конструктора Н.И. Зеленщиков, первый вице-президент Корпорации, Генеральный директор Завода экспериментального машиностроения РКК "Энергия" А.Ф. Стрекалов, заместитель генерального конструктора, главный конструктор пилотируемых комплексов Н.А. Брюханов, руководитель дирекции РКК "Энергия" по строительству Российского сегмента (РС) МКС А.А. Кузнецов.

Для справки:
1. Модуль МИМ1 предназначен для доставки на МКС различных грузов и размещения на нем аппаратуры и оборудования комплекса целевой нагрузки (КЦН) с целью реализации космических экспериментов (КЭ) из перечня российской "Долгосрочной программы научно-прикладных исследований и экспериментов, планируемых на РС МКС". В стартовый состав МИМ1 элементы КЦН не включены. Программой предусмотрено проведение на модуле материаловедческих, биологических и биотехнологических КЭ. Выполнение КЭ начинается после доставки целевого, научного оборудования КЦН на грузовых кораблях "Прогресс".
2. Запуск модуля МИМ1 на корабле "шаттл" предусмотрен российско-американским соглашением по программе МКС.
3. На штатном модуле МИМ1 в его стартовой конфигурации снаружи устанавливается следующее доставляемое оборудование: шлюзовая камера и радиационный теплообменник, которыми будет дооснащаться другой новый российский модуль - многоцелевой лабораторный (запуск в 2012 году), а также запасной локтевой элемент европейского манипулятора ERA, переносное рабочее место для научной аппаратуры в обеспечение выполнения КЭ в открытом космическом пространстве. На поверхности МИМ1 имеются такелажные элементы для проведения операций по его выгрузке из "шаттла" и установки на модуле "Заря" после стыковки корабля "шаттл" с МКС. Внутри модуля размещаются российские и американские доставляемые грузы.
4. Основные характеристики МИМ1: стартовая масса - 7,9 тонны, масса грузов НАСА - 1,4 тонны, объём для хранения грузов и научной аппаратуры - 5 куб. метров.
5. К настоящему времени на стендах РКК "Энергия" полностью завершена программа автономных и комплексных испытаний модуля в целом и доставляемого на нём оборудования, в том числе вибропрочностные, модальные, статические, акустические и комплексные испытания модуля, его совместные испытания с элементами РС МКС и транспортными кораблями. Модуль и доставляемое оборудование готовятся к транспортированию в Космической центр имени Дж. Кеннеди (США) в специальном герметизируемом крупногабаритном транспортировочном контейнере.
6. В гермоотсеке МИМ1 организуются пять универсальных рабочих мест (УРМ), в том числе четыре УРМ будут оснащены целевым оборудованием (перчаточным боксом, термостатом биотехнологическим универсальным низкотемпературным, термостатом биотехнологическим универсальным высокотемпературным, виброзащитной платформой), одно УРМ будет оснащено адаптерами для установки научной аппаратуры (специальными выдвижными модуль-полками - до 4 шт.) Суммарная масса размещаемой на УРМ научной аппаратуры - более 100 кг.
7. Принципы интеграции научной аппаратуры (НА) в состав КЦН: размещение аппаратуры - с применением технологии сменных полезных нагрузок на универсальных рабочих местах, установка и монтаж НА на конкретное УРМ проводится непосредственно в процессе эксплуатации модуля на орбите, УРМ оснащаются механическими, электрическими, информационными и другими интерфейсами для обеспечения функционирования НА, замена одной НА на другую проводится по принципу ротации по мере выполнения задач экспериментов или по отдельному решению.

[alad]

А эти распорки для установки в грузовом отсеке шатла так и остануться торчать по бокам модуля на орбите?  :roll:
Некрасиво...

[anik]

А эти распорки для установки в грузовом отсеке шатла так и остануться торчать по бокам модуля на орбите? :roll:
Некрасиво...

Судя по тому, что на них находится множество поручней, да еще с номерами, они останутся там навсегда.
Не до красоты. В общем, будет как у Стыковочного отсека станции "Мир".

[Lev]

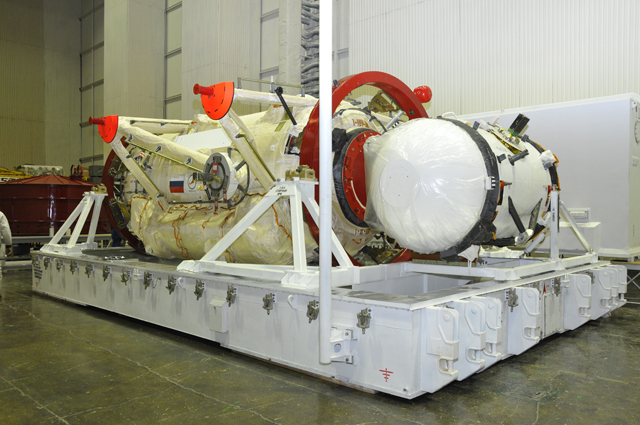

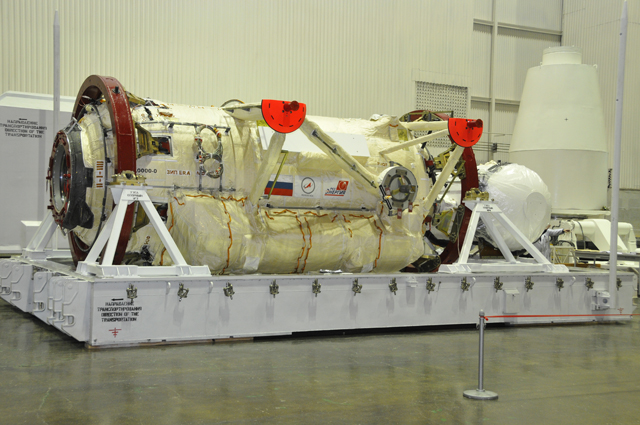

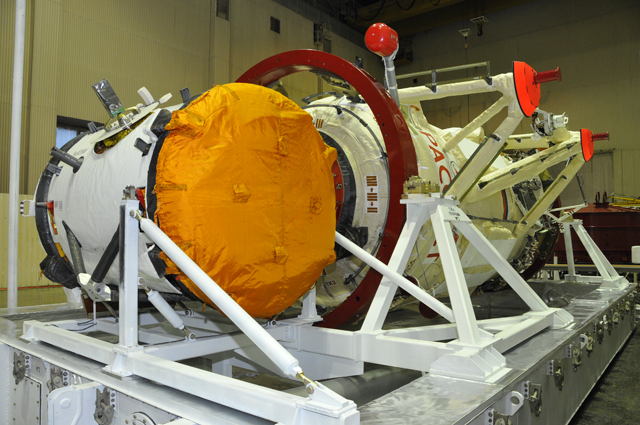

МИМ-1 уже грузят в контейнер и на фото основание контейнера подведено...
Кстати, контейнер будет одновренменно барокамерой,...

[Lev]

А эти распорки для установки в грузовом отсеке шатла так и остануться торчать по бокам модуля на орбите?  :roll:
Некрасиво...

Да, так и останутся.

[anik]

http://tvroscosmos.ru/frm/kosmostv/vesti/2009/vesti071209.php

"14 декабря упакованный модуль по железнодорожной ветке отвезут в подмосковный аэропорт Раменское. Там контейнер погрузят на самый большой в мире транспортный самолёт Ан-124 "Руслан", который и доставит всё оборудование в американский штат Флорида, на мыс Канаверал"

[Lev]

http://tvroscosmos.ru/frm/kosmostv/vesti/2009/vesti071209.php

"14 декабря упакованный модуль по железнодорожной ветке отвезут в подмосковный аэропорт Раменское. Там контейнер погрузят на самый большой в мире транспортный самолёт Ан-124 "Руслан", который и доставит всё оборудование в американский штат Флорида, на мыс Канаверал"

Модулем займется Spacehub...

[Рома78]

А вот интересно, шлюзовая камера и радиатор смогут больше года прождать МЛМ в открытом космосе? ничего с ними не будет без подключенной системы терморегулирования?

[Dude]

"Больше года"? Да Вы, батенька, оптимист!  :wink:

Радиатору, точно ничего не будет, он ведь пустой.
