Перспективные отечественные малые КА

[ZOOR]

Anonymous писал
Вообще-то для Кедра все системы делались в США.
Для своего Радиоскафа-3 резона Курску ставить систему от кубсата странно. Там другие мощности.
Можно сделать предположение, что речь идет о перуанском спутнике.

Кстати да. Новость кажется проскочила мимо внимания форума, а ей уже больше года - http://latindex.ru/content/news/4041/

Южная Америка/ Перу/ Россия запустит в космос первый перуанский наноспутник



Первый перуанский наноспутник должен быть готов в июле этого года. Об этом сообщили во вторник в Национальном инженерном университете Перу (УНИ). Наноспутник – это спутник малых размеров, запускаемый в космос с борта МКС. Ожидается, что изготовленный в южноамериканской республике аппарат будет выведен на орбиту во втором полугодии 2010 г.

Наноспутник «Часки-I» выполнен в форме куба, длина стороны которого равняется 10 сантиметрам, и весит 1 килограмм. По словам ректора УНИ Аурелио Падильи, работа над этим устройством завершена на 60%. Стоимость этого научного проекта оценивается в 110 тысяч долларов.

Создание «Часки-I» проходит при помощи специалистов российского Курского государственного технического университета. Как отметил господин Падилья, наноспутник будет отправлен в космос из России, при помощи ученых, работающих в этом ВУЗе.

В ближайшие месяцы перуанский наноспутник поднимут при помощи американского аэростата на высоту в 30 километров для проверки его сопротивляемости экстремальным температурным режимам.

После того, как «Часки-I» будет выведен на орбиту на высоте примерно в 600 километров, с его помощью можно будет получать снимки земной поверхности, которые послужат для климатических и археологических исследований, а также для мониторинга стихийных бедствий.

Источник: EFE, Per

[ZOOR]

[color=orange:050281a21d]Доклад на общем собрании Уральского отделения РАН 15 апреля 2011 года
В.Г.Дегтярь Генеральный конструктор ОАО «ГРЦ Макеева» член-корреспондент РАН
[b:050281a21d]"Создание ракетно-космических комплексов на основе достижений научной школы морского ракетостроения"[/b:050281a21d][/color:050281a21d]
[quote:050281a21d]В результате опытной эксплуатации МКА «Компас» получена информация о физике возникновения ряда предвестников землетрясений, проведены измерения фонового состояния ионосферы, обнаружены и зарегистрированы явления мошной грозовой активности в верхней атмосфере, зарегистрированы в околоземном космическом пространстве потоки ускоренных протонов и электронов, связанные с солнечной активностью.
Полученные результаты показали, что созданный комплекс научной аппаратуры может быть использован в качестве основы для создания целевого комплекса научной аппаратуры ионосферного мониторинга для последующих проектов.
Созданная малогабаритная космическая платформа позволяет размещать на ней аппаратуру различного назначения и решать широкий круг научно-исследовательских задач.

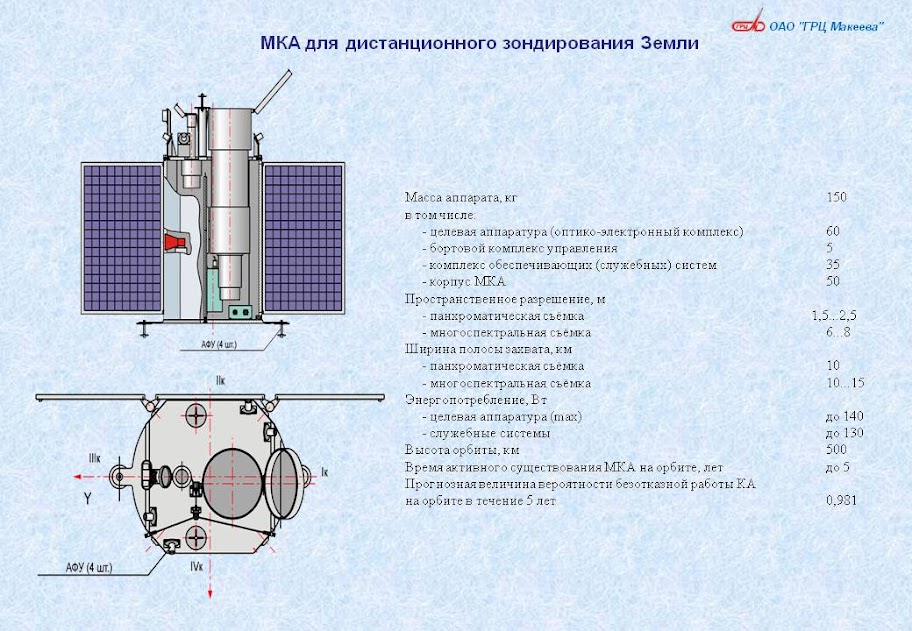

[color=cyan:050281a21d]В настоящее время ГРЦ выполняет проектные исследования по созданию космического аппарата массой до 150 кг для дистанционного зондирования Земли с высоким разрешением.[/color:050281a21d]
Области возможного использования:
контроль за землепользованием и сельскохозяйственным производством;
контроль естественных и возобновляемых природных ресурсов;
выявление площадей, перспективных на поиск полезных ископаемых;
контроль ресурсов и экологии шельфа;
контроль чрезвычайных ситуаций;
обновление крупномасштабных топографических карт;
экологический контроль окружающей среды;
информационное обеспечение геоинформационных систем и др. [/quote:050281a21d]

[X]

Масса корпуса впечатляет. Хотя, учитывая использование опыта морского ракетостроения...  :roll:

[ОАЯ]

Или нижняя проекция искажена, или от другого аппарата, или так надо. :roll:

[ZOOR]

В РКК «Энергия» прошло заседание научно-технического совета по КА "Чибис-М"[/size]

:: 17.06.2011

В Ракетно-космической корпорации "Энергия" имени С.П. Королёва проведено заседание расширенного научно-технического совета (НТС), посвященного научным задачам запуска и особенностям конструкции микроспутника "Чибис-М".
На заседании предполагалось оценить основные проектно-конструкторские решения, принятые при создании микроспутника (МС).
В ходе заседания рассмотрены вопросы состояния готовности спутника к заключительному этапу его интеграции в состав грузового корабля "Прогресс М".
Заседание вёл первый заместитель генерального конструктора РКК "Энергия" по научной работе, председатель НТС академик РАН В.П. Легостаев.
С докладом о научных задачах микроспутника, особенностях его конструкции выступили директор Института космических исследований (ИКИ) РАН академик РАН Л.М.Зеленый, главный научный сотрудник Физического института Академии наук (ФИАН) академик РАН А.В.Гуревич и главный конструктор Специального конструкторского бюро (СКБ) ИКИ РАН В.Н. Ангаров.
Руководитель научно-технического центра корпорации А.В.Марков сообщил о состоянии и порядке работ по интеграции МС в состав грузового корабля.
После заседания в цехе предприятия был продемонстрирован процесс отделения лётного образца МС от транспортно-грузового контейнера, устанавливаемого в ГКК "Прогресс М", с раскрытием элементов конструкции «Чибиса-М».
В работе НТС участвовали: президент РКК "Энергия", генеральный конструктор В.А.Лопота, первый вице-президент корпорации, генеральный директор Завода экспериментального машиностроения А.Ф. Стрекалов, первый вице-президент корпорации, первый заместитель генерального конструктора Н.И.Зеленщиков, первые заместители генерального конструктора В.А.Соловьев и Е.А.Микрин, специалисты РКК "Энергия", ИКИ и СКБ ИКИ РАН, ФИАН, работающие по проекту МС "Чибис-М", а также молодые учёные и специалисты этих организаций.

PS Радуют меня тихие, заброшенные сайты космических научных проектов. Что Чибисовский, что Фобосовский. Неужели нельзя какому-нибудь аспиранту нагрузку повесить? Или там все настолько в фундаментальной науке, что новость запостить не могут?

[Suzeren]

Дело не в создании сайта, а в наполнении его.

Думается, что для отсутствия этого есть основные несколько проблем:

1) руководство в нем не заинтересовано;
2) наполнение сайта информацией - будет делом только его создателя. Никто и никогда не подойдет к нему и не скажет, что вот это можно выложить в доступ, а это нельзя. Тем более никто не скажет вообще о существовании какой-либо полезной для сайта информации. Надо будет ходить и искать ее... После того как решишь выложить, наверняка еще надо будет пройти через центр безопасности, что бы там подтвердили что это ничего не нарушает и т.п...

В общем это просто страшнейший геморрой. Вряд ли он кому-то нужен. Я бы лично наотрез отказался таким заниматься.

Поэтому у создателей таких сайтов подход (обычно) таков: сделали сайт, а уж кто туда будет загружать новости - не наше дело. Или пусть придут и положат на стол, а мы загрузим (чего, конечно же, не происходит).

[bsdv]

Дело не в создании сайта, а в наполнении его.

Думается, что для отсутствия этого есть основные несколько проблем:

1) руководство в нем не заинтересовано;
2) наполнение сайта информацией - будет делом только его создателя. Никто и никогда не подойдет к нему и не скажет, что вот это можно выложить в доступ, а это нельзя. Тем более никто не скажет вообще о существовании какой-либо полезной для сайта информации. Надо будет ходить и искать ее... После того как решишь выложить, наверняка еще надо будет пройти через центр безопасности, что бы там подтвердили что это ничего не нарушает и т.п...

В общем это просто страшнейший геморрой. Вряд ли он кому-то нужен. Я бы лично наотрез отказался таким заниматься.

Поэтому у создателей таких сайтов подход (обычно) таков: сделали сайт, а уж кто туда будет загружать новости - не наше дело. Или пусть придут и положат на стол, а мы загрузим (чего, конечно же, не происходит).

Да какие там сайты, о чем вы говорите... . Люди с 3-го этажа не всегда знают, чем занимаются люди со 2-го. Я уж не говорю про филиал в Калуге... . Пока сам ножками всех заинтересованных не обойдешь - ничего не получишь. Такая вот организация работ была в мое время... Информационные Технологии 21 века

[ZOOR]

НИИ КС в рамках Научно-технической программы Союзного государства  «Разработка нанотехнологий создания материалов, устройств и систем космической техники и их адаптация к другим отраслям техники и массовому производству» на 2009-2012 годы («Нанотехнология-СГ») проводит конкурсы и заключает договора, некоторые из них касаются создания систем МКА.

Например есть ОКР «Разработка технологий создания элементов системы электропитания АФАР для МКА с повышенной пиковой мощностью не менее 300 Вт  и устойчивостью к перегрузкам с применением наноматериалов» - http://www.khrunichev.ru/download/312_5.doc

Технические требования к экспериментальному образцу:
Высота                                                       12,5 мм
Объём                                                        50 см3
Вес                                                              200 г.
Входное напряжение                             150 В
Выходное напряжение                           8 и 27 В
Пиковая мощность нагрузки                 300 Вт
Пиковая  удельная мощность                 6,0 кВт/ дм3
Частота преобразования                         500 кГц
КПД                                                           88 %

Это ИМХО просто сказка - коробочка 1,25 х 6.33 х 6.33 см должна выдавать такую мощУ.

По ОКР «Разработка технологии создания экспериментальных нанодатчиков для универсальной системы стабилизации и управления движением космических аппаратов» предполагается сделать такой девайс - http://www.khrunichev.com/download/313_5.doc

Технические требования к экспериментальному образцу:
- Порог чувствительности 10-9 g.
- Масса – не более 1кг.
- Потребляемая мощность – не более 2 Вт.

Не представляю себе, что железка массой 1 кг будет жрать всего 2 Ватта  :roll: По чувствительности - тоже некисло требуют.

Ну и в этом году ЗАО «РТСофт» за 960 тыс руб должно выдать НИИ КС «Специальное программное обеспечение для испытаний микроспутника» - http://www.khrunichev.com/download/protokol-2-lot_spoi.doc . Правда какого - неясно. Может, Союз-Сат-О ? (Конкурсная документация почему-то отсутствует - http://www.khrunichev.ru/main.php?id=125&hl=%EC%E8%EA%F0%EE%F1%EF%F3%F2%ED%E8%EA и на zakupki.gov.ru тоже не обнаруживается    )

[Frontm]

Это ИМХО просто сказка - коробочка 1,25 х 6.33 х 6.33 см должна выдавать такую мощУ.

Нет в этом ничего сказочного. Технологии 80-х.
Преобразователь с ШИМ по гибридной технологии с бескорпусными полупроводами

[hecata]

Это ИМХО просто сказка - коробочка 1,25 х 6.33 х 6.33 см должна выдавать такую мощУ.

Если поканально взять так - 2/3 в 27 В и 1/3 в 8 В, то получается 7,5 и 12,5 А. Тут осетра придется урезать, либо КПД в пиковой мощности будет сильно меньше, либо частота выше (но при этом время работы в 300 ваттной мощности будет измерятся десятком секунд).

Еще не указаны требования по уровню помех в преобразователе, а в такой объем очень сложно впихнуть достаточно дросселей или конденсаторов.

[Frontm]

Это ИМХО просто сказка - коробочка 1,25 х 6.33 х 6.33 см должна выдавать такую мощУ.

Если поканально взять так - 2/3 в 27 В и 1/3 в 8 В, то получается 7,5 и 12,5 А. Тут осетра придется урезать, либо КПД в пиковой мощности будет сильно меньше, либо частота выше (но при этом время работы в 300 ваттной мощности будет измерятся десятком секунд).

Еще не указаны требования по уровню помех в преобразователе, а в такой объем очень сложно впихнуть достаточно дросселей или конденсаторов.

Здесь идёт речь не о разработке устройства, а о только о технологии изготовления. Отсутствие дофига скольких ещё требований должно было навести на эту мысль.
ЗЫ: В документе сказано НЕ МЕНЕЕ 500 КГц

[ZOOR]

Ладно, замнем для ясности, где там они будут дросселя с трансом на ток в ~10 А размещать - может какая нанотехнология с "горячим" сверхпроводником существует.

Но откуда на борту МКА входное напряжение 150 В возьмется ?

[Frontm]

Ладно, замнем для ясности, где там они будут дросселя с трансом на ток в ~10 А размещать - может какая нанотехнология с "горячим" сверхпроводником существует.

Но откуда на борту МКА входное напряжение 150 В возьмется ?

Транса там точно не должно быть. Дроссель для безразрывной коммутации должен быть, но так как это импульсная техника, и при таких частотах потребная индуктивность значительно ниже и соответственно габариты меньше. В документе говорится о виде дросселя

2.2.3. Разработать технологический процесс прецизионной фотолитографии металлизированных слоев для изготовления многослойной печатной платы, содержащей обмотки  электромагнитных компонентов

[hecata]

2.2.3. Разработать технологический процесс прецизионной фотолитографии металлизированных слоев для изготовления многослойной печатной платы, содержащей обмотки  электромагнитных компонентов

Ага, вот это конечно интересный пункт. Я делал подобные  дросселя - когда обмотка выполняется в виде проводников ПП, а магнитопровод просто вставляется в прорезь в плате. Столкнулись с тем, что очень большой разброс характеристик получается, реально такое можно делать только для кондовых подавляющих Вч дросселей - синфазных или проходных. В преобразователях технологию в лоб не использовать, разрабатывать литографию под это - безумно дорого.

[hecata]

Но откуда на борту МКА входное напряжение 150 В возьмется ?

А в чем сложности, кроме того, что это нехарактерно для бортовой аппаратуры?

[ZOOR]

Но откуда на борту МКА входное напряжение 150 В возьмется ?

А в чем сложности, кроме того, что это нехарактерно для бортовой аппаратуры?

Сложность вижу в том, что для СБ придется соединить последовательно в 5 раз больше фотоэлементов, чем для характерных 30 В.
Это приведет к увеличению внутреннего сопротивления и снижению надежности.

[ааа]

Да господь с вами. Импульсный преобразователь и всех делов.

[ZOOR]

А смысл туда-сюда с потерями  U гонять?

[hecata]

Но откуда на борту МКА входное напряжение 150 В возьмется ?

А в чем сложности, кроме того, что это нехарактерно для бортовой аппаратуры?

Сложность вижу в том, что для СБ придется соединить последовательно в 5 раз больше фотоэлементов, чем для характерных 30 В.
Это приведет к увеличению внутреннего сопротивления и снижению надежности.

Ну это не сложности, а минусы такого решения. С другой стороны - при мощностях в сотни ватт уж больно тяжелые будут силовые провода при 27 вольтах, либо потери будут примерно такими же, как в схеме в 150 В.

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=17482

:: 04.07.2011

Очередной выход в открытый космос по российской программе запланирован на август. Об этом сегодня сообщил в своем блоге на сайте Роскосмоса бортинженер 28-й длительной экспедиции на Международной космической станции Александр Самокутяев.
«Пока дата выхода согласовывается. Она зависит от прилета шатлла. Планируется, что выход  состоится в августе»,- написал Александр, отвечая на вопрос Анатолия Володина из Пензы.
Космонавт совершит выход в открытый космос с более опытным Сергеем Волковым, который во время предыдущего полета дважды работал за бортом МКС.
На поверхности МКС космонавтам предстоит провести ряд работ по дооснащению российского сегмента. Кроме того, А.Самокутяев и С.Волков запустят малый космический аппарат "Кедр" в рамках эксперимента "Радиоскаф".
Спутник будет передавать 25 приветственных сообщений на 15 языках, фотографии Земли и телеметрическую информацию от научной аппаратуры и служебных систем, а также исторические аудиозаписи.
Образовательный радиолюбительский спутник "Кедр" массой 30 килограммов был назван в честь позывного Юрия Гагарина. 12 апреля с.г. спутник был включен на МКС, и радиолюбители всего мира услышали знаменитое гагаринское «Поехали!» с орбиты Земли.
Запуск малого космического аппарата в рамках эксперимента "РадиоСкаф" посвящен 50-летию первого полета человека в космос.
"Кедр" прибыл на МКС в конце января 2011 года на борту российского космического грузовика "Прогресс М-09М".
Эксперимент "РадиоСкаф" выполняется в рамках студенческой программы ЮНЕСКО по космическому образованию молодежи России и зарубежных стран. Это первый шаг в комплексной программе по созданию и эксплуатации миниспутников класса малых космических аппаратов массой до 100 килограммов.

Пресс-служба Роскосмоса[/size]
