Перспективные отечественные малые КА

[Iv-v]

CubeSat производства Геоскана размером 16U с камерой высокого разрешения на борту позволяет конечному потребителю получать изображения в видимом (панхром) и/или видимом и ближнем инфракрасном диапазонах (мультиспектр) длин волн с линейным разрешением 3 м/пикс с высоты 375 км (4 м/пикс с высоты 500 км) и полосой захвата в надир 9,2 км (12 км).
На космическом аппарате реализована система ориентации и стабилизации, включающая в себя набор датчиков и исполнительных элементов, позволяющая достичь указанных характеристик получаемых изображений.
Для оперативной передачи данных на Землю на борту космического аппарата находится высокоскоростной передатчик с пропускной способностью 250 Мбит/с.
Реализованные технические решения позволяют увеличить срок активного существования космического аппарата на орбите до 5 лет.



Геоскан 16U
Платформа представляет собой космический аппарат (спутник) форм-фактора CubeSat 16U со свободным объемом под полезную нагрузку и обеспечивает электропитание, управление, ориентацию и стабилизацию спутника, а также его двустороннюю связь с наземной станцией. Платформа предназначена для функционирования на низкой околоземной орбите высотой 400–600 км.

Спойлер

Спутниковая платформа «Геоскан 16U»

• 20 кг — масса в сборе
• 30 кг — макс. масса с полезной нагрузкой
• 251,3х251,3х454 мм — габариты в сложенном состоянии

Характеристики Геоскан 16U

Физические характеристики
Масса в сборе (без полезной нагрузки)	20 кг
Габариты в сложенном состоянии (с поджатыми элементами системы отделения)	251,3х251,3х454 мм (251,3х251,3х512 мм с Tuna Can)
Напряжение системной шины	10,5...12,6 В
Интерфейс бортовой шины	2 х CAN, UART
Объем памяти	13 х FRAM 8 Мбит, 1 х MRAM 16 Мбит, 3 х NOR Flash 512 Мбит, 2 х SPI NOR 2 Гбит
Тип солнечных панелей	арсенид галлия
Пиковая мощность, выделяемая на солнечных панелях	45 Вт
Тип аккумулятора	2 х Li-Ion 3S 10 500 мАч
Емкость аккумуляторной батареи	2х120 Вт·ч
УКВ-радиоканал связи	полудуплекс, диапазон частот 400–403 МГц, 2-GFSK (опция — сверточное кодирование 1/2), скорость 2400, 9600 («вниз»), 57 600 бит/с («вверх»)
Радиоканал связи S-диапазона	полудуплекс, диапазон частот 2–2,3 ГГц, QPSK (опция — сверточное кодирование 1/2), скорость 2 Мбит/с
Радиоканал связи Х-диапазона	симплекс (канал «вниз»), диапазон частот 8–8,4 ГГц, DVB-S2 модуляции: BPSK, QPSK, 8PSK, 16APSK, 32APSK, кодирование: LDPC + БЧХ 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 6/7, 8/9, 9/10, скорость 250 Мбит/с
Максимальная мощность передатчиков	32 дБм
Тип антенны УКВ	турникетная
Тип антенны S-диапазона	патч
Тип антенны Х-диапазона	антенная решетка
Система определения ориентации	2 х звездный датчик, 2 х трехосевой магнитометр, 2х3 солнечный датчик, инерциальный блок (волоконно-оптические гироскопы, акселерометры), 2 х ГНСС-приемник
Система обеспечения ориентации	магнитные катушки, маховики, двигатель
Режимы стабилизации	B-Dot, одноосная ориентация, трехосная ориентация
Точность определения ориентации (3σ)	до 0,1˚
Точность стабилизации (3σ)	до 0,005 ˚/с
Доступное питание полезной нагрузки	стабилизированное 3,3...24 В / 2 А, нестабилизированное 10,5...12,6 В / 2А
Интерфейс ПН	CAN, конфигурируемый LVDS (другие — по запросу)
Доступная максимальная мощность ПН (уточняется для конкретной орбиты)	до 50 Вт

[свернуть]

https://www.geoscan.ru/ru/products/cubesat-16U

В дополнение. "Спутникс" и СТЦ.

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

Выше - это перспективный 16-юнитовый, а ниже - летающий сейчас 12-юнитовый.

Вы не можете просматривать это вложение.

[cross-track]

Система обеспечения ориентации магнитные катушки, маховики, двигатель

У Геоскан 16U двигатель только для изменения ориентации?

[Salo]

В дополнение. "Спутникс" и СТЦ.

От какого года презентация Sputnix с 32 КА?

[Iv-v]

От какого года презентация Sputnix с 32 КА?

Позапрошлого, наверное.

У Геоскан 16U двигатель только для изменения ориентации?

Думаю, что только для поддержания высоты орбиты.

[cross-track]

У Геоскан 16U двигатель только для изменения ориентации?

Думаю, что только для поддержания высоты орбиты.

Про поддержание высоты орбиты там ничего не пишут. Не понятно, есть ли там такой двигатель.

[Iv-v]

Похоже, что-то пошло не так.


Вы не можете просматривать это вложение.
29 июля, что ли. Наверное, 31-го все-таки, с "Аистами".

[zandr]

Хостинг-провайдер RUVDS и АО «ОКБ Пятое поколение» подписали соглашение о разработке космического аппарата на базе пикоспутника TriSAT. Миссия аппарата, запуск которого запланирован на конец 2024 г. - начало 2025 г., будет заключаться в разработке Opensource-решений для малых спутников с привлечением энтузиастов и радиолюбителей. Об этом CNews сообщили представители RUVDS.

https://tass.ru/ekonomika/23490853

RUVDS в июле запустит спутник-платформу на замену отработанному аппарату
МОСКВА, 25 марта. /ТАСС/. Российская компания RuVDS в июле запустит спутник-платформу, который позволит тестировать программные решения для малых спутников с привлечением энтузиастов и радиолюбителей. Аппарат придет на смену спутнику, прошедшему по орбите более 400 млн км, сообщили ТАСС в организации.

"Хостинг-провайдер RUVDS приступил к завершению проекта спутника-сервера. На смену аппарату, выведенному на орбиту летом 2023 года, придет спутник-платформа, запуск которого запланирован на конец июля этого года. <...> Первый космический аппарат хостинг-провайдера впервые в истории обеспечил хостинг сайта из космоса, позволил провести первые соревнования в области информационной безопасности с применением спутников и стал критически важным элементом запуска экспериментального сервера в Арктике", - заявили в организации.

Генеральный директор RUVDS Никита Цаплин отметил, что первый аппарат прошел по орбите более 400 млн км, с него было получено свыше 1 млн пакетов данных. "Но оборудование имеет свой срок, и первому в истории спутнику-серверу пора на покой. Он перевыполнил план по активному существованию, продолжая работать автономно: деградация солнечных батарей и аккумуляторов не позволяют проводить с ним активных действий. На смену аппарату придет наш спутник-платформа, который не просто выступит в уже привычной роли сервера, но и станет площадкой, на которой разработчики смогут тестировать свои решения", - подчеркнул он.
Как также сообщили в RUVDS, новый спутник компании получил название RUVDSSat1. Он выступит в качестве полигона для разработки и тестирования Opensource-решений для малых аппаратов. "Возможность протестировать ПО на реально функционирующем аппарате будет доступна любому желающему. Проект носит научно-исследовательский характер, при этом RUVDS не исключает перспективы предоставления вычислительных мощностей аппарата на коммерческой основе", - уточнили в организации.

[aaa]

Разработка малых космических аппаратов и спутниковых подсистем форм-фактора CubeSat
Разработка спутников формата CubeSat от 1 до 16U на базе разработаной в НГУ модульной платформы малых космических аппаратов (МКА) фомата СubeSat под задачи заказчика.
Оказываемые услуги:

• Разработка спутников формата CubeSat от 1 до 16U на базе разработаной в НГУ модульной платформы малых космических аппаратов (МКА) фомата СubeSat под задачи заказчика

Имеющийся опыт:
Разработанная спутниковая платформа имеет летную квалификацию. На ее основе собраны и успешно работают на целевых орбитах 3 МКА CubeSat 6U:
НОРБИ-1, пуск 28.09.2020, кластер «УниверСат - 2020»
НОРБИ-2, пуск 27.06.2023, кластер «УниверСат - 2023»
НОРБИ-3, пуск 05.11.2024, кластер «УниверСат - 2024»
На базе платформы сконструированы 4 первых МКА CubeSat 16U для группировки дистанционного зондирования Земли по коммерческому заказу

https://saes.nsu.ru/competence_centers/space/razrabotka-malykh-kosmicheskikh-apparatov-i-sputnikovykh-podsistem-form-faktora-cubesat/

"Грифоны" 16U.

[Schwalbe]

"Грифоны" 16U.

А Грифоны считаются коммерческим заказом? Прямо вот без РК и ВП? И как это получилось?

[aaa]

... в НГУ разрабатывается четвертый спутник серии НОРБИ собственной конструкции, который также, как и три его предшественника, будет работать в интересах Росгидромета.

"Это мониторинг радиации, мы пытаемся на простых принципах поляризации создать аналог спектрометрической аппаратуры, чтобы попробовать поделить по спектрам, по видам излучений", - сказал он.

https://academia.interfax.ru/ru/news/articles/15403/

[aaa]

МОСКВА, 16 апр - РИА Новости. Президент России Владимир Путин выступил за продление программы, по которой студенты МГТУ им. Н. Э. Баумана создают аппараты для изучения космической погоды.
В ходе встречи к главе государства обратился студент 6 курса кафедры "Космические аппараты и ракетоносители" и сообщил, что заканчивается программа "УниверСат", благодаря которой обучающиеся создают в том числе аппараты по изучению космической погоды.
"Надо продлевать (программу - ред.)", - сказал глава государства в ходе встречи со студентами МГТУ им. Н. Э. Баумана.
"УниверСат" - программа "Роскосмоса", в рамках которой у студенческих коллективов была возможность запустить свои малые спутники на орбиту на российских ракетах в ходе пусков по Федеральной космической программе 2016-2025 годов.

[zandr]

https://tass.ru/kosmos/23722111

"Новый космос" направит 250 млн рублей в радиолокационное зондирование Земли
МОСКВА, 18 апреля. /ТАСС/. Частная аэрокосмическая корпорация "Новый космос" инвестирует 250 млн рублей в проект по радиолокационному дистанционному зондированию Земли "Окулус". Об этом сообщил ТАСС председатель совета директоров корпорации Дмитрий Мацук.

"Российская аэрокосмическая компания АО "АК "Новый космос" объявила 18 апреля о первых инвестициях в размере 250 млн рублей в проект по радиолокационному дистанционному зондированию Земли "Окулус", - сказал Мацук.

По словам собеседника агентства, эти инвестиции подтверждают уверенность в перспективах радиолокационного зондирования для мониторинга ледовой обстановки, нефте- и газопроводов, климата, ЧС и геологоразведки.

"Мы провели структурирование инвестиции в 100 млн [рублей], и сейчас запланировали следующий шаг в 150 млн рублей. Мы уверены в перспективах рынка и намерены активно развивать технологии, которые укрепят позиции России в области космоса и коммерческого использования данных дистанционного зондирования земли. В будущем компания рассчитывает привлечь инвестиций на сумму 12 млрд рублей для построения целевой группировки из трех космических аппаратов", - сказал Мацук.

_{Он отметил, что "Новый космос" в настоящее время работает над проектом дрона "Аргос РСА", который обладает технологией радиолокационного зондирования. В 2025 году планируется выйти на предсерийный образец. "Развитие частной космонавтики, внедрение инновационных технологий и усиление кооперации с государственными программами для достижения целей технологического лидерства - ключевые направления для нашей команды. И в этой связи, создание радиолокационной космической группировки - внесет, на наш взгляд, значимый вклад в общую национальную задачу", - дополнил генеральный директор компании "Новый космос" Антон Алексеев.
Ранее в корпорации сообщали, что ассоциация полярников и "Новый космос" договорились о проведении испытаний высокотехнологичных мобильных радаров для мониторинга арктических территорий Северного морского пути.}

[zandr]

https://tass.ru/kosmos/23743361

Новый спутник-платформа пройдет предполетные испытания перед запуском на орбиту
МОСКВА, 22 апреля. /ТАСС/. Космический аппарат RUVDSSat1, разрабатываемый хостинг-провайдером RuVDS и АО ОКБ "Пятое поколение", вышел на фазу предполетных испытаний. Об этом ТАСС сообщили в RuVDS.

"Космический аппарат RUVDSSat1, разрабатываемый хостинг-провайдером RuVDS и АО ОКБ "Пятое поколение", вышел на фазу предполетных испытаний. Спутник выступит в роли полигона, на котором разработчики Opensource-решений для малых аппаратов смогут проверять работоспособность своих решений", - заявили в организации.

Генеральный директор RuVDS Никита Цаплин отметил, что тестирование аппарата станет последним этапом перед его отправкой на космодром и запуском на орбиту. "Сейчас речь о термовакуумных и вибродинамических испытаниях, которые, уверен, мы пройдем без проблем. Но формат спутника TriSAT, в сечении напоминающий треугольник и разворачивающийся уже на орбите, - новый, и главной "проверкой на прочность" станет уже само его использование на орбите. Мы с нетерпением ждем этой возможности уже к середине лета", - сказал он.

В организации уточнили, что масса космического аппарата не превышает 0,5 кг, спутник оборудован батареей на 2250 мАч. "Основной бортовой компьютер отвечает за связь и общий контроль над спутником, за реализацию IT-задач отвечает отдельный установленный микрокомпьютер Raspberry Pi Zero с частотой процессора 1GHz и 512MB оперативной памяти. Также на первых четырех спутниках нового форм-фактора, включая RUVDSSat1, будут испытаны алгоритмы управления относительным движением группы спутников, которые разработают специалисты ИПМ им. М. В. Келдыша РАН", - отметили в RuVDS.

По словам коммерческого директора ОКБ "Пятое поколение" Владимира Бодрова, изначально форм-фактор TriSAT задумывался как инструмент для регулярных запусков учебных спутников, чтобы дать студентам и молодым инженерам доступ к практическому опыту в космосе. "Тем важнее, что первым этот потенциал раскрывает частная компания, превращая платформу в настоящий полигон для тестирования новых решений и вовлекая профессиональное сообщество в развитие этого направления", - добавил он.

[aaa]

Вы не можете просматривать это вложение.

[cross-track]

В организации уточнили, что масса космического аппарата не превышает 0,5 кг, спутник оборудован батареей на 2250 мАч. "Основной бортовой компьютер отвечает за связь и общий контроль над спутником, за реализацию IT-задач отвечает отдельный установленный микрокомпьютер Raspberry Pi Zero с частотой процессора 1GHz и 512MB оперативной памяти.

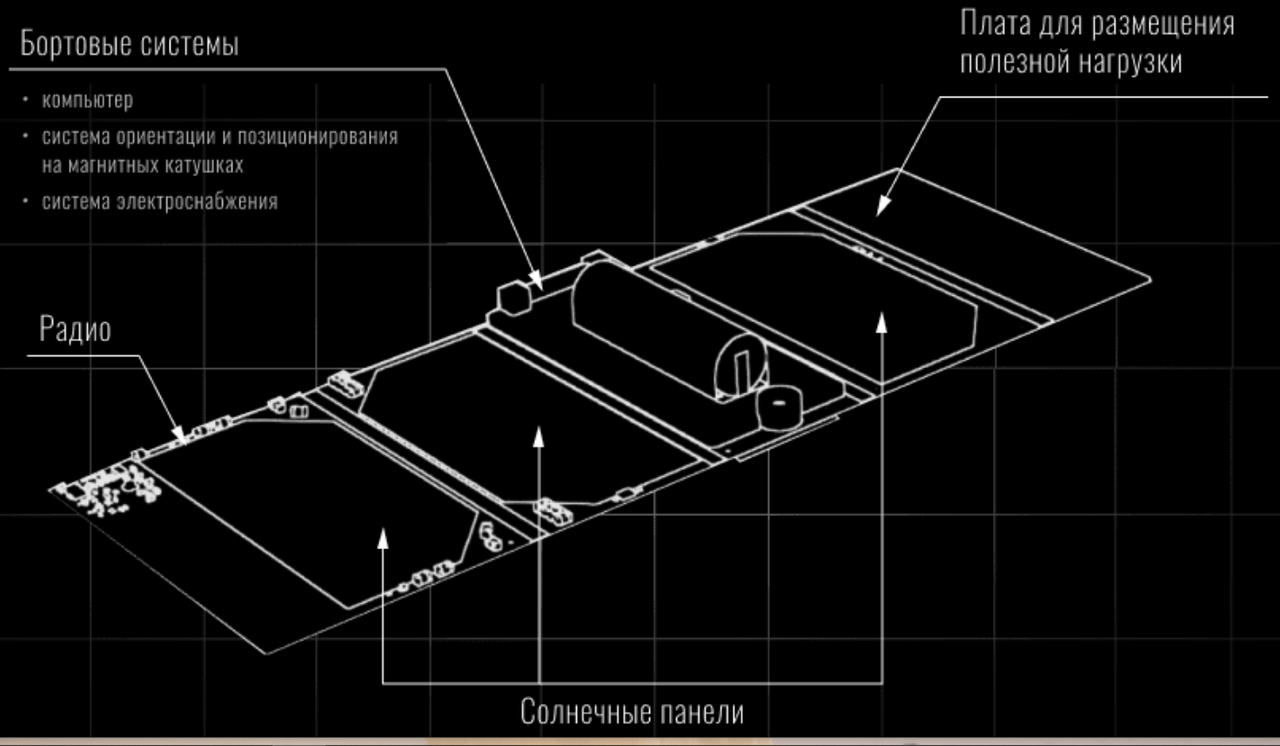

Вот его схема:

[Iv-v]

Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[zandr]

https://www.roscosmos.ru/41486/

Дмитрий Баканов предложил создать в БРИКС единую платформу по сбору студенческих заявок на запуск малых космических аппаратов в рамках российской программы «УниверСат»
Россия готова вместе с партнёрами по БРИКС растить новое поколение профессионалов по всему миру.

«В частности, речь идёт о создании и последующем запуске малых космических аппаратов силами студентов, ученых и специалистов наших стран в рамках российской программы «УниверСат», — предложил гендиректор Роскосмоса Дмитрий Баканов на встрече глав космических агентств стран БРИКС.

С 2019 по 2024 год в рамках программы «УниверСат» на орбиту отправлены 22 малых космических аппарата для метеорологических целей. В этом году планируется запустить еще шесть аппаратов формата CubeSat.

Цель программы — поддержка талантливых школьников и студентов в исследовании космоса. Аппараты разрабатываются ведущими университетами России в кооперации с институтами Росгидромета и Российской Академией Наук.

«Страны-участницы объединения могут совместно проводить фундаментальные и прикладные научные исследования, реализовывать инженерные проекты, обмениваться опытом поддержки технологического предпринимательства и стартапов в космической сфере», —подчеркнул глава Роскосмоса.

Каждый год в России обучаются более 85 000 студентов из стран БРИКС по различным программам. Учитывая растущий интерес стран БРИКС в развитии космических кадров, Роскосмос подготовил проект меморандума в сфере космической науки и образования.

«Вместе с опорными российскими вузами мы можем разработать совместные образовательные программы по космическим технологиям, навигации, мониторингу Земли и околоземного пространства, космическому праву, — заявил Дмитрий Баканов. — Образовательные программы могут проходить как очно, так и в дистанционном формате».

В эти программы могут войти курсы по управлению космическими аппаратами, ракетостроению. А также летние космические школы с участием преподавателей ведущих вузов и ученых.

[A.E]

https://www.comnews.ru/content/239045/2025-04-28/2025-w18/1010/geoskan-gotovit-k-vyvodu-orbitu-neskolko-eksperimentalnykh-sputnikov-dzz-i-svyazi

На конференции "Технологии Геоскана 2025" компания анонсировала группировку малых космических аппаратов (МКА) с разными видами полезной нагрузки для тестирования потенциально коммерциализируемых технологий.

На орбиту Земли планируется вывести сразу девять аппаратов на спутниковых платформах Геоскана, в том числе восемь спутников формата кубсат 3U и один МКА кубсат 16U. Запуск запланирован на лето 2025 г. на РН "Союз-2" с разгонным блоком "Фрегат" попутной нагрузкой с КА "Ионосфера-М" № 3, № 4 с космодрома Восточный. Пусковые контейнеры разработаны российской компанией "Аэроспейс кэпитал".

Спутник ИнноСат16 форм-фактора 16U оборудован панхроматической камерой разработки АО "НПО "Лептон" с разрешением 2,5 метра на пиксель (при высоте орбиты 500 км) для дистанционного зондирования Земли. В России кубсат такой размерности запускается впервые.

На малых космических аппаратах форм-фактора 3U Геоскан-1, Геоскан-2, Геоскан-3, Гесокан-4, Геоскан-5, Геоскан-6, ИнноСат3 установлено радиолюбительское и технологическое оборудование, экспериментальные камеры среднего разрешения Cyclop, гамма-спектрометр, приемники АИС для идентификации морских судов и АЗН-В для мониторинга пилотируемых и беспилотных воздушных судов.

В группировку войдет и научно-образовательный спутник 239Alferov Президентского физико-математического лицея №239 и Лицея "Физико-техническая школа имени Ж. И. Алферова". Аппарат форм-фактора 3U, созданный Геосканом в рамках проекта Space-π, оснащен гамма-спектрометром для исследования импульсных источников гамма-излучения внегалактического, галактического, солнечного и земного происхождения, а также экспериментальным плазменным двигателем VERA разработки Института ЛаПлаз МИФИ.

"Мы продолжаем развивать космическое направление и тестировать собственные спутниковые платформы и полезные нагрузки, а также технологии наших партнеров. В будущем этот опыт поможет масштабировать проверенные решения на космические аппараты более тяжелого класса", - прокомментировал руководитель отдела проектов МКА ГК "Геоскан" Александр Хохлов.

[testest]

Спутник ИнноСат16 форм-фактора 16U оборудован панхроматической камерой разработки АО "НПО "Лептон" с разрешением 2,5 метра на пиксель (при высоте орбиты 500 км) для дистанционного зондирования Земли. В России кубсат такой размерности запускается впервые.

Любопытно: они примерно на месяц опередят СТЦ.

конец августа - Аист-2Т №1, Аист-2Т №2, Аист-СТ, Владивосток-2, четыре Грифона, кубсат 16U от СТЦ

[Salo]

Нет. Инносат16 это и есть кубсат 16U от СТЦ:

Но есть и хорошие новости.

Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
