Ангара-7

[ratte07]

В последнее время на Салюте рассматривался ряд метановых носителей от 45 до 150 т.

О-го-го!  :shock:  Поподробнее можно?

Сразу должен оговориться, что это было выступление на конференции. Насколько я понял, речь идет о НИР на самой ранней стадии. Занимается отдел перспективных разработок. Предложения по Луне и Марсу. Что интересно, об Ангаре-100 у них речь не шла. Вместо этого предложен ряд РН по концепции Ангары, но УРМ крупнее, на метане и с 4-мя (или четырехкамерным) двигателями. Три блока дают РН в 45 т. Есть еще 75 т и 150 т. Так и назывались РН-45, РН-75, РН-150. Ангара-5 называлась у них РН-25.

[Bell]

Нет, я даже знаю, кто из форумчан стал рисовать эти картинки первым. И все перепечатки - это с его 3D моделей.

Автор - Serb

http://forums.airbase.ru/attachment.php?item=30157

[Дмитрий В.]

Нет, я даже знаю, кто из форумчан стал рисовать эти картинки первым. И все перепечатки - это с его 3D моделей.

Автор - Serb

http://forums.airbase.ru/attachment.php?item=30157

Ну, во всяком случае ЦиХ вариант 7-блочной Ангары рассматривал. 100%.

[Bell]

Но при этом они упорно открещиваются.

[Alex_II]

Но при этом они упорно открещиваются.

Может то, что они там рассмотрели, им сильно не понравилось?  :wink:

[ratte07]

То, что УРМ-1 маловат для тяжелой ракеты, очевидно всем. Даже на холдинге.

[Yegor]

В последнее время на Салюте рассматривался ряд метановых носителей от 45 до 150 т.

О-го-го!  :shock:  Поподробнее можно?

Сразу должен оговориться, что это было выступление на конференции. Насколько я понял, речь идет о НИР на самой ранней стадии. Занимается отдел перспективных разработок. Предложения по Луне и Марсу. Что интересно, об Ангаре-100 у них речь не шла. Вместо этого предложен ряд РН по концепции Ангары, но УРМ крупнее, на метане и с 4-мя (или четырехкамерным) двигателями. Три блока дают РН в 45 т. Есть еще 75 т и 150 т. Так и назывались РН-45, РН-75, РН-150. Ангара-5 называлась у них РН-25.

Три блока дают РН в 45 т.
Значит один блок ~15 тонн.
Тогда РН-75 - пять блоков,
А сколько тогда в РН-150 - девять, десять?

[Yegor]

То, что УРМ-1 маловат для тяжелой ракеты, очевидно всем. Даже на холдинге.

А что вы имеете в виду под тяжелой ракетой?
Ангара-5 (РН-25) это тяжелая ракета?

[ratte07]

То, что УРМ-1 маловат для тяжелой ракеты, очевидно всем. Даже на холдинге.

А что вы имеете в виду под тяжелой ракетой?
Ангара-5 (РН-25) это тяжелая ракета?

Как показала жизнь, для такого УРМ - тяжелая.

[ratte07]

В последнее время на Салюте рассматривался ряд метановых носителей от 45 до 150 т.

О-го-го!  :shock:  Поподробнее можно?

Сразу должен оговориться, что это было выступление на конференции. Насколько я понял, речь идет о НИР на самой ранней стадии. Занимается отдел перспективных разработок. Предложения по Луне и Марсу. Что интересно, об Ангаре-100 у них речь не шла. Вместо этого предложен ряд РН по концепции Ангары, но УРМ крупнее, на метане и с 4-мя (или четырехкамерным) двигателями. Три блока дают РН в 45 т. Есть еще 75 т и 150 т. Так и назывались РН-45, РН-75, РН-150. Ангара-5 называлась у них РН-25.

Три блока дают РН в 45 т.
Значит один блок ~15 тонн.
Тогда РН-75 - пять блоков,
А сколько тогда в РН-150 - девять, десять?

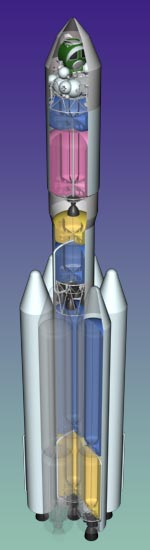

Нашел я фотки. Двигатель двухкамерный метановый тягой 400 т. РН-150: стартовая масса 3500, первая ступень - 6 блоков по два движка, центр (2-я ступень) 1 блок с одним движком, третья ступень - 1 двигатель на 200 т. Это по описанию. На картинке на центре два движка.

[Дмитрий В.]

Нашел я фотки.

А выложить? Было бы интересно посмотреть.

[Большой]

ratte07 писал(а): Нашел я фотки. Двигатель двухкамерный метановый тягой 400 т. РН-150: стартовая масса 3500, первая ступень - 6 блоков по два движка, центр (2-я ступень) 1 блок с одним движком, третья ступень - 1 двигатель на 200 т. Это по описанию. На картинке на центре два движка.[/quote]
Так куда же Вы ratte07 пропали? Где фотки? Если их потеряли, так сообщите нам, какие размеры боковушек, длина, диаметр? :roll:

[ratte07]

[hcube]

Я бы пакет РН-75 собирал в унификации с пакетом РН-150. Т.е. блоки не под 90, а под 60 градусов, на те же крепежные точки.

[Bell]

А что? Креативно, перспективно и вообще неплохо смотрится...
В принципе мне понравилось

[ratte07]

Похоже, блок с 4 соплами может заменить Ангару-5.

[Bell]

А что собсно такое "РД-М400"?
По расчетам получается что-то вроде двухкамерного метанового тягой по 150 т на камеру. Что за зверь? Метановый НК-33?

[ratte07]

А что собсно такое "РД-М400"?

РД-180 на метане.

[Bell]

А что собсно такое "РД-М400"?

РД-180 на метане.

А че такая маленькая тяга?

[ratte07]

А что собсно такое "РД-М400"?

РД-180 на метане.

А че такая маленькая тяга?

А сколько надо? Это же не двигателисты предлагают, а ракетчики.
