Масса ГО типа S РН Союз -ФГ

[Salo]

У кого то есть данные по массе ГО типа S РН Союз -ФГ?

[Shin]

Тип S - это какой?

[Salo]

Тот который был на всех запусках Фрегата кроме MetOp-A (там был ST). Диаметр 3,7м и длина 7,7 м.Вот этот

[Salo]

Кстати при запуске Corot похоже использовался удлинённый обтекатель.


По нему нет данных не только по массе, но и по длине.

По новому обтекателю  типа ST всё подробно расписано в статье П.Павельцева "Меtop-A стартовал" в НК №12 за 2006 год. Даны размеры (диаметр 4,11м и длина 11,433 м) , а также масса 1,5 тн.

[Shin]

Вот нашел только линейку обтекателей от Лавки:

[Salo]

Большое спасибо Shin.
Ну с размерами разобрались.
Я так понимаю, что ГО РБФ2 и ГО РБФ3 отличаются от ГО РБФ1 цилиндрическими вставками длиной 0,75м  и 2,7 м.

Но по массе к сожалению информации никакой.
В Интернете ничего не нашёл. В НК тоже нет.

[Salo]

ещё один чертёж S типа из НК №5 за 2000 год (Думсат).
http://www.novosti-kosmonavtiki.ru/content/numbers/208/2000nk05.zip

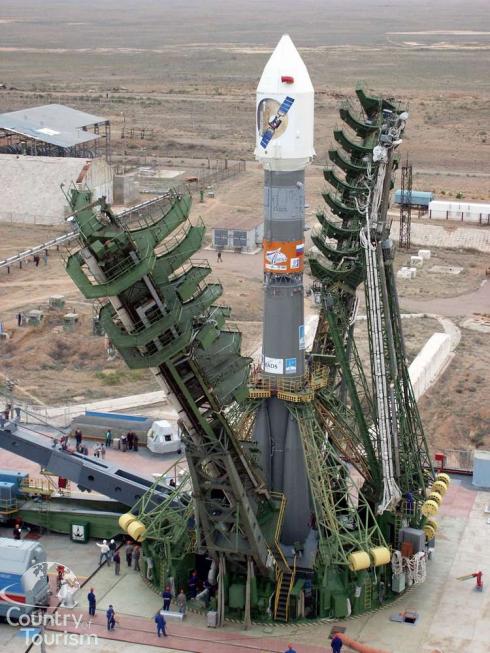

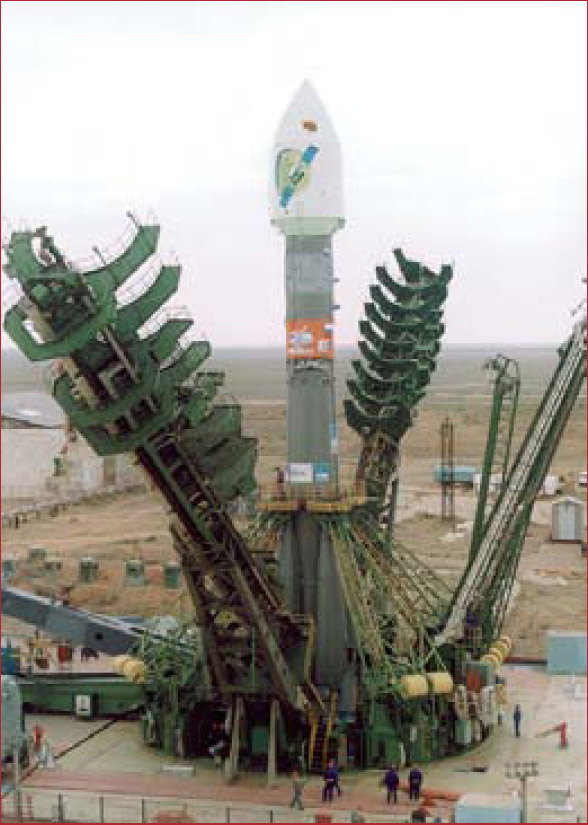

Марс-Экспресс на старте

[Salo]

Ещё иллюстрации


Soyuz/Ikar---------SoyuzFG/Fregat -------- SoyuzFG/Fregat --------  Soyuz-2/Fregat

[Salo]

Как я понимаю ГО для Союза-ФГ с Фрегатом  делает НПО им.Лавочкина и ЦСКБ "Прогресс". ЦСКБ делает углепластиковые, а НПО "Лавочкина " дюралевые. Т.Е. вариантов по массе видимо тоже будет в два раза больше.

[Shin]

Как я понимаю ГО для Союза-ФГ с Фрегатом  делает НПО им.Лавочкина и ЦСКБ "Прогресс". ЦСКБ делает углепластиковые, а НПО "Лавочкина " дюралевые. Т.Е. вариантов по массе видимо тоже будет в два раза больше.

Лавка делает перечень обтекателей для "Союза", которые представлены на картинке.
Обтекатель ST, что летал с "Метопом" делало ЦСКБ. Он в натуре пластиковый.
Никакого "в два раза больше" нет. Есть четкое разделение кто что делает.

[Salo]

Да, судя по статье П.Павельцева "Metop-A стартовал" в НК №12 за 2006 год обтекатель дтаметром 3,715 м в ЦСКБ не делают:

Наиболее интересным с точки зрения конструкции является применение в пуске 23 октября нового ГО 81КС, обозначаемого также как SТ. Обтекатель наружным диаметром 4110 мм и длиной 11433 мм (За вычетом толщины стенок и внутренней тепловой защиты, внутренний диаметр цилиндрической части составляет 4020 мм, что соответствует зоне ПГ диаметром 3800 мм на длине 6748 мм), разработан «ЦСКБ-Прогресс» и отвечает требованию компании-заказчика (Starsem) по увеличению внутреннего объема, выделенного для спутника и РБ.
Конструкция обтекателя выполнена трехслойной: два несущих слоя из углепластика с алюминиевым сотовым заполнителем между ними. Общая толщина составляет примерно 25 мм. Внутренняя теплоизоляция
толщиной 20 мм приклеена к внутренней стенке и обеспечивает температуру воздуха под обтекателем от 15°С до 25°С, независимо от наружных условий наземной эксплуатации. Теплоизоляция выполнена из пенополиуретана, покрытого тканью из материала АЗТ, для обеспечения чистоты КА. Эта технология является стандартной для российских конструкций и была ранее успешно использована при запусках КА Globalstar. Температура внутренней поверхности ГО в полете (под теплоизоляцией) не превышает+55°С.
Дополнительно на наружную коническую поверхность ГО нанесено теплозащитное покрытие из материалов СТКТ, ТТП-ФС (ранее использовались для обтекателей КА Globalstar и Сluster), обеспечивающее рабочую температуру композитной оболочки в допустимых (по условиям механической прочности) пределах.
Для запуска «Метопа» использовался обтекатель 81КС №П15000-001. На внутренней поверхности обтекателя для КА Меtор-А были установлены датчики контроля температуры и давления.
«ЦСКБ-Прогресс» имеет значительный опыт в разработке и производстве ГО из композитных материалов. Разработка обтекателей диаметром 3.0 м из стекловолокна ведется на предприятии с 1971 г., а из углепластика (диаметр 3.0 и 3.3 м) - с 1977 г.
Среди них - ГО для кораблей «Прогресс» и КА Globalstar.
Работа по созданию крупногабаритного обтекателя для РН семейства «Союз» началась в 1999 г. и стала частью Федеральной космической программы РФ. Основой для ГО SТ послужила выполненная ранее в ЦСКБ разработка обтекателя диаметром 4,1 м и длиной 14,8 м для использования на РН «Протон».
Многослойные композитные панели «ЦСКБ-Прогресс» производит совместно с АО «Пластик» (г.Сызрань, Самарская обл.).

Массовая сводка
головного обтекателя типа SТ
Компоненты ГО
Корпус ,                                      1078кг
Внутренняя теплозвукоизоляция ,               220кг
Внешняя тепловая защита ,               40кг
 Средства отделения:
- пневмосистема с деталями крепления ,             35кг
- замки, тяги, пиротолкатели,
узлы вращения с деталями крепления ,  100кг
Элементы системы кондиционирования
воздуха высокого давления с деталями крепления ,  8кг
Монтаж бортовой кабельной сети СУ и СИ
 с датчиками телеизмерений , 11кг
Краска ,                     8кг

ИТОГО 1500 кг

С учетом нагрузок, создаваемых ГО типа SТ, были усилены следующие отсеки третьей ступени (блока «И»): верхняя юбка, межбаковый и хвостовой отсеки.
Одной из особенностей данного пуска является то, что по каналу рыскания на участке полета 3-й ступени отклонение вектора тяги ДУ относительно центра масс РН превышает допустимое.
Для компенсации этого возмущающего момента были проведены некоторые конструктивные изменения - поворот геометрической оси двигателя РД-0110 на угол 12'.
Это было достигнуто путем установки профилированной прокладки переменной толщины и сопутствующими доработками мелких элементов двигательного отсека.
Эти работы не являются уникальными.Ранее был реализован поворот оси двигателя 3-й ступени на 14' при запуске одного из спутников серии «Космос».
Под обтекателем SТ размещается связка из КА и РБ «Фрегат», используемого для довыведения «Метопа» на рабочую орбиту.
РБ «Фрегат», разработанный и изготовленный НПО имени С.А.Лавочкина (г. Химки), имеет высоту 1.5 м и максимальный поперечный размер 3.35 м

ГО для КА Globalstar это видимо ГО  для РН Союз-У с блоком довыведения Икар диаметром 3,3 м.

Рисунок нашёл здесь http://www.b14643.de/Spacerockets_1/East_Europe_1/Soyuz-ST/Fairings/Soyuz-Starsem.htm

[Shin]

Ну да, еще, что интересно, по разным источникам масса ГО ST где 1500 кг, где 1700 кг. Причем 1500 было встречено только вот в этой развесовке, что приведена в статье. Взята она была из одного документа ЦСКБ к пуску "Метопа". В импортных источниках фигурирует 1700. Чего они туда приплюсовывают или где враньё - неизвестно.

[Salo]

По обтекателям РН Союз-У  подробная информация в статье В.Варфоломеева "Универсальный Союз" в №12 за 2002 год.
http://www.novosti-kosmonavtiki.ru/content/numbers/239/21.shtml

На третьей ступени размещается головной блок (ГБ), технологически включающий в себя цилиндрический переходник (для КА, созданных на базе спутников «Зенит», каковыми являются «Бион», «Фотон», серия «Ресурс-Ф»), полезный груз (ПГ) и сборочно-защитный блок (СЗБ), который сбрасывается на участке полета второй ступени примерно в момент Т+161...164 сек. СЗБ для спутников серии «Ресурс-Ф» имеет индекс 11С514, для спутников «Бион», «Фотон», «Фотон-М» – 11С518.
   Ракета серии «Союз-У» является не только самым массовым в мире, но и самым универсальным носителем – с ее помощью выводились и выводятся на орбиты пилотируемые корабли серий «Союз», «Союз-Т», -ТМ, -ТМА, грузовые корабли серии «Прогресс», «Прогресс М/М1» и другие КА на их базе, научные, народнохозяйственные и прикладные спутники, как по отечественным, так и по международным программам, а также КА в интересах Министерства обороны – спутники фото- и оптико-электронной разведки т.н. 3-го, 4-го, 5-го и 6-го поколений. Для всех этих аппаратов разработаны определенные СЗБ, включая ГБ с двигательными установками системы аварийного спасения (ДУ САС) пилотируемых кораблей.

Технические данные приведены для РН 11А511У-ПВБ с КА на базе спутника типа «Зенит» массой не более 6300 кг при пуске на орбиту с наклонением 82.5° с космодрома Плесецк.

Головной блок

Полная теоретическая длина, мм  9920
Масса головного блока с ПГ, кг  7450
Масса головного блока без ПГ, кг  1150
Переходник:
– длина, мм  2610
– диаметр, мм  2660
– масса, кг  310

Сборочно-защитный блок 11С514/518:
– теоретическая длина, мм  7310
– диаметр, мм  2700
– максимальный поперечный размер, мм  3050
– масса, кг  840

[Shin]

ГО для КА Globalstar это видимо ГО  для РН Союз-У с блоком довыведения Икар диаметром 3,3 м.

ГО "Икар", что изображен на картинке, как мне кажется, делался из пластика и производило его ЦСКБ. Уже даже не кажется, а уверен

[Salo]

По поводу сборочно-защитного блока 11С514/518 со спутником "Зенит" нашёл много иллюстраций на сайте Norbert Br

[Salo]

Фотон М там же http://www.b14643.de/Spacerockets_1/East_Europe_1/Semyorka/Description/Voskhod/Frame.htm

ЦСКБ

[Salo]

ГО Молния М там же
http://www.b14643.de/Spacerockets_1/East_Europe_1/Semyorka/Fairings/Molniya.htm
http://www.b14643.de/Spacerockets_1/East_Europe_1/Semyorka/Gallery/Molniya.htm

В статье "Россия-Чехия. В полете ИСЗ "Интербол-1" и "Магион-4"" в НК №16-17 за 1995 год приведена масса ГО 825 кг (НПО имени С.А.Лавочкина (Химки)).  :wink:

[Salo]

Прогресс там же
http://www.b14643.de/Spacerockets_1/East_Europe_1/Semyorka/Gallery/Soyuz-Prog.htm
Диаметр видимо 3 м. Видимо углепластик. ЦСКБ

[Salo]

Там же Globalstar на Союз=У Икар - ГО из углепластика диаметром 3,3 м. ЦСКБ
http://www.b14643.de/Spacerockets_1/East_Europe_1/Soyuz-ST/Gallery/Soyuz-Ikar.htm
http://www.b14643.de/Spacerockets_1/East_Europe_1/Soyuz-ST/Fairings/Soyuz-Starsem.htm

[Salo]

ГО РБФ1 (типS) "НПО им. "Лавочкина". Диаметр 3,7 м,  длина 7,7 м, дюраль.
Сайт Norbert Br
