Стартовый комплекс Союза в Синнамари (по соседству с Куру), Французская Гвиана

[Salo]

Спасибо!  :wink:

[SFN]

ссылка  http://files.mail.ru/NBE5DC

4Mb 4Mb 3Mb

[Вован]

Догадается ли кто-нибудь сфотографировать спорный узел на конце несущих стрел?

[Сторонний]

Догадается ли кто-нибудь сфотографировать спорный узел на конце несущих стрел?

Вован, а вы им занимались?

[Петр Зайцев]

Догадается ли кто-нибудь сфотографировать спорный узел на конце несущих стрел?

Нет. В гидравлику можно только верить, увидеть ее на фотографиях невозможно.

[Сторонний]

Догадается ли кто-нибудь сфотографировать спорный узел на конце несущих стрел?

Нет. В гидравлику можно только верить, увидеть ее на фотографиях невозможно.

По-видимому у вас очень плохо со зрением, совсем плохо.

[Вован]

Догадается ли кто-нибудь сфотографировать спорный узел на конце несущих стрел?

Нет. В гидравлику можно только верить, увидеть ее на фотографиях невозможно.

По-видимому у вас очень плохо со зрением, совсем плохо.

Хоть бы кто-нибудь пальцем показал: где там гидравлика. :cry:

[Сторонний]

Хоть бы кто-нибудь пальцем показал: где там гидравлика. :cry:

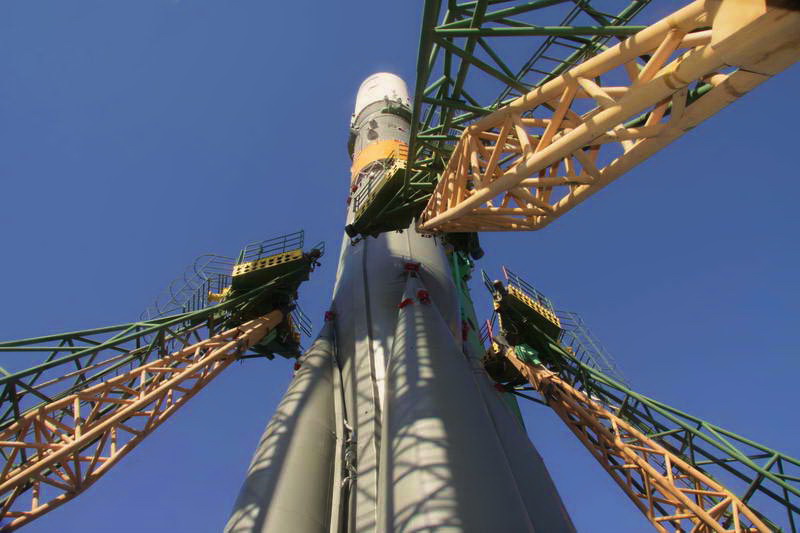

Видите верхний конец нижней опоры, она оранжевого цвета?
 К концу опоры крепится выдвижной рычаг ( возможно, я употребляю неправильный термин ) гидропривода перемещающего опору в горизонтальном направлении.

 На первой слева фотографии видно очень чётко, причём снизу на одной опоре и сбоку на другой.

[Вован]

Хоть бы кто-нибудь пальцем показал: где там гидравлика. :cry:

Видите верхний конец нижней опоры, она оранжевого цвета?
 К концу опоры крепится выдвижной рычаг ( возможно, я употребляю неправильный термин ) гидропривода перемещающего опору в горизонтальном направлении.

 На первой слева фотографии видно очень чётко, причём снизу на одной опоре и сбоку на другой.

Пока непонятно

[Сторонний]

Пока непонятно

Что именно непонятно? Этот рычаг или шток выдвигается и смещает оранжевую опору относительно синей опоры и желтой площадки.

 Очень удачный ракурс, эту штуковину обычно не видно.

[Вован]

Пока непонятно

Что именно непонятно? Этот рычаг или шток выдвигается и смещает оранжевую опору относительно синей опоры и желтой площадки.

 Очень удачный ракурс, эту штуковину обычно не видно.

Дело в том, что стрела должна смещаться относительно желтой площадки в трех плоскостях. А я вижу привод (гидравлический?) только в горизонтальной плоскости.  :cry:

[Сторонний]

Дело в том, что стрела должна смещаться относительно желтой площадки в трех плоскостях. А я вижу привод (гидравлический?) только в горизонтальной плоскости.  :cry:

Извините, не понял, как это стрела может смещаться в трёх плоскостях если она жестко закреплена на оси и не понимаю зачем это вообще нужно.

[Вован]

Дело в том, что стрела должна смещаться относительно желтой площадки в трех плоскостях. А я вижу привод (гидравлический?) только в горизонтальной плоскости.  :cry:

Извините, не понял, как это стрела может смещаться в трёх плоскостях если она жестко закреплена на оси и не понимаю зачем это вообще нужно.

Смещение нужно, так как ракета перед опусканием на опорные стрелы может быть далека от вертикальности, и сухарям на несущих стрелах приходится ловить ее карманы в боковушках. Какими приводами двигаются сухари в трех плоскостях, гидравликой или нет? Вот в чем вопрос.

[Старый]

И не надо забывать что по мнению Бродяги гидравлика обжимает и подталкивает ракету при старте.

[Вован]

И не надо забывать что по мнению Бродяги гидравлика обжимает и подталкивает ракету при старте.

РН Зенит при старте получает подталкивающее максимальное усилие от опор 74 тонны без всякой гидравлики.

[Сторонний]

Извините, не понял, как это стрела может смещаться в трёх плоскостях если она жестко закреплена на оси и не понимаю зачем это вообще нужно.

Смещение нужно, так как ракета перед опусканием на опорные стрелы может быть далека от вертикальности, и сухарям на несущих стрелах приходится ловить ее карманы в боковушках. Какими приводами двигаются сухари в трех плоскостях, гидравликой или нет? Вот в чем вопрос.

Вот здесь есть картинка, где изображен этот процесс, не можете пояснить?
 http://www.federalspace.ru/main.php?id=82

 Картинку можно увеличить на странице Роскосмоса по приведённой ссылке.

[Сторонний]

И не надо забывать что по мнению Бродяги гидравлика обжимает и подталкивает ракету при старте.

Зачем это, или у вас опять галлюцинации?

[Сторонний]

И не надо забывать что по мнению Бродяги гидравлика обжимает и подталкивает ракету при старте.

РН Зенит при старте получает подталкивающее максимальное усилие от опор 74 тонны без всякой гидравлики.

Ого, ХОРОШЕЕ УСИЛИЕ. :smile:

[Старый]

И не надо забывать что по мнению Бродяги гидравлика обжимает и подталкивает ракету при старте.

Зачем это?

Не знаю. Вы говорили для одновременности отвода ферм или чего?

[Salo]

Вот здесь есть картинка, где изображен этот процесс, не можете пояснить?
 http://www.federalspace.ru/main.php?id=82

 Картинку можно увеличить на странице Роскосмоса по приведённой ссылке.
