Солнечные батареи Салютов 4-6-7 и ТКС

[ViruSS]

Потихоньку ковыряю тему Салютов.

Возникли вопросы по батареям.

Снимки есть, местами даже неплохие.



Но крайние секции батарей или обрезаны, или не в фокусе. Перфорацию разглядеть не могу.

Может у кого то есть снимки получше?
Ну и основной вопрос.
Треннажеры этих Салютов - что с ними стало? может стоят где, целые или хотя бы частично...

АПД. В Калуге На улице стоит макет Салюта-7. Там жуткая отсебятина... А вот внутри есть марет Салюта-6 в масштабе 1 к 3. И вот там на удивление похоже на правду.
Я покрутился в виртуальном музее...

https://gmik.ru/fotovideo3d/virtualnyiy-tur/

Если что оттуда срисую...

[Бертикъ]

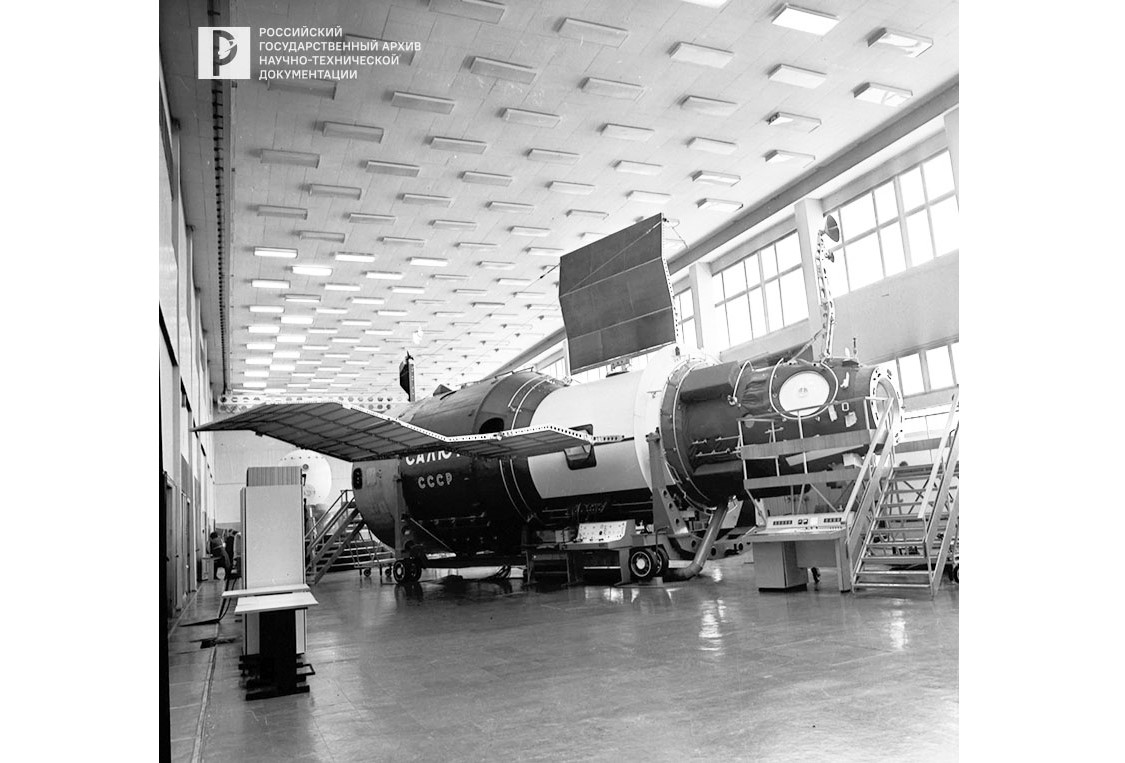

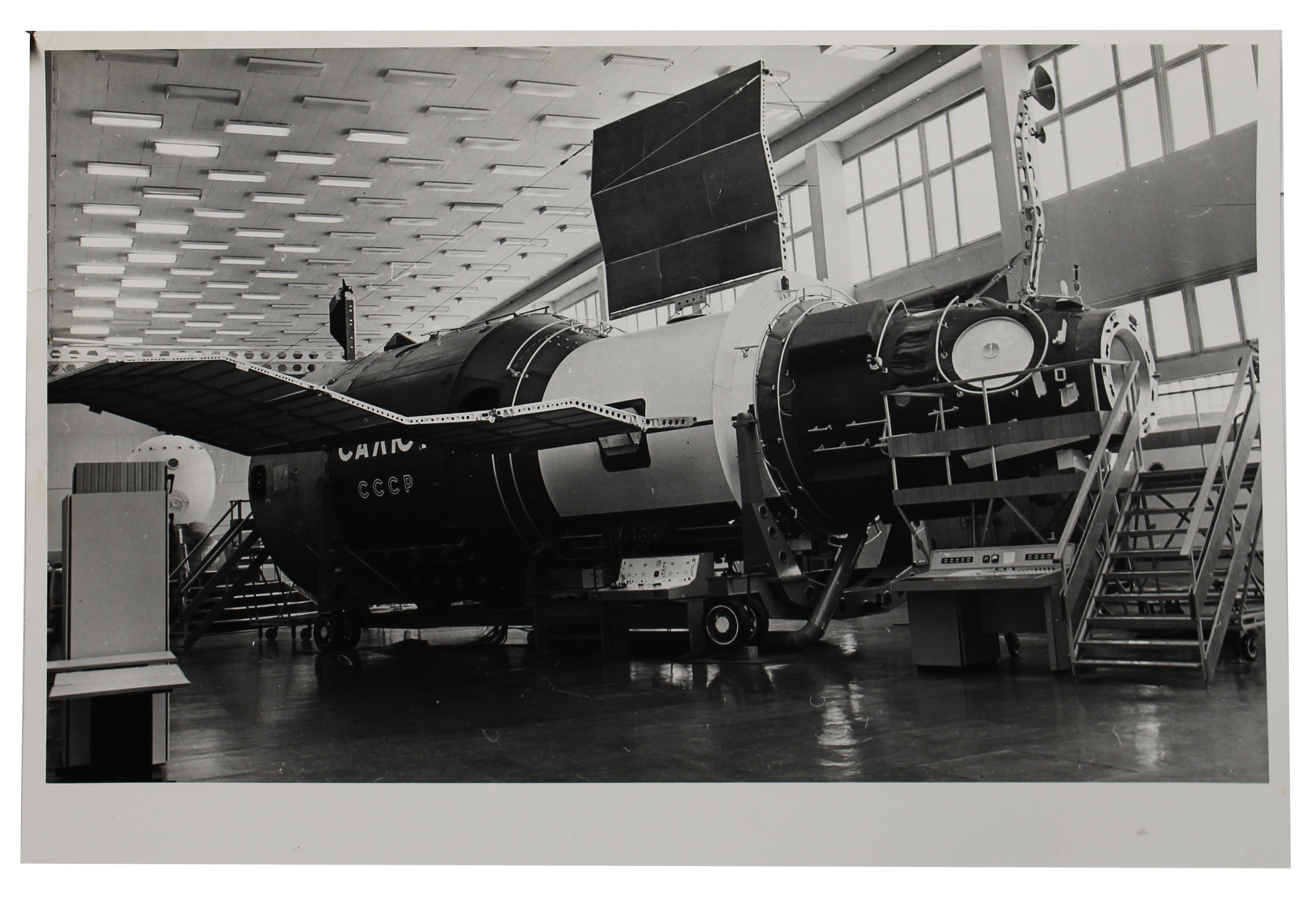

Нашел на Озоне   чуть получше качество, чем у РГАНТД:
https://ir.ozone.ru/s3/multimedia-f/6155777703.jpg

[ViruSS]

Нашел на Озоне   чуть получше качество, чем у РГАНТД:
https://ir.ozone.ru/s3/multimedia-f/6155777703.jpg

ОГРОМНЕЙШЕЕ СПАСИБО!
Качество совсем не ЧУТЬ получше.

Уже можно рисовать что то внятное.
И да. В Калуге на макете все-таки оказалось "по мотивам"...

Про фильм вообще молчу....

[спец]

Вы посмотрите в Калужском музее макет МКС, который висит посреди зала. Он не имеет никакого отношения к реальной МКС и отражает один из проектов - два МЛМ, модуль НЭМ. То же самое касается и шестиместого макета ПТК.
А, будучи в музее имени Глушко в Питере, с удивлением узнал о существовании ракеты-носитеоя "Прогресс".

[ViruSS]

Вы посмотрите в Калужском музее макет МКС, который висит посреди зала. Он не имеет никакого отношения к реальной МКС и отражает один из проектов - два МЛМ, модуль НЭМ. То же самое касается и шестиместого макета ПТК.
А, будучи в музее имени Глушко в Питере, с удивлением узнал о существовании ракеты-носитеоя "Прогресс".

Что выставленный на улице макет сделан по справочнику О.Т. Фонаревского я вижу.

А вот тот что внутри я осматривал (виртуально). так там батарея в начале похожа на правду... А в конце нет. Почему? Да потому что макетчики живые люди. И оперируют теми же фото, что и я. Где срисовать можно - сделали аутентично. Где инфы нет - приходится отсебятину лепить. Это я могу не делать, если нет инфы. А для них это работа....

[simple]

[Iv-v]

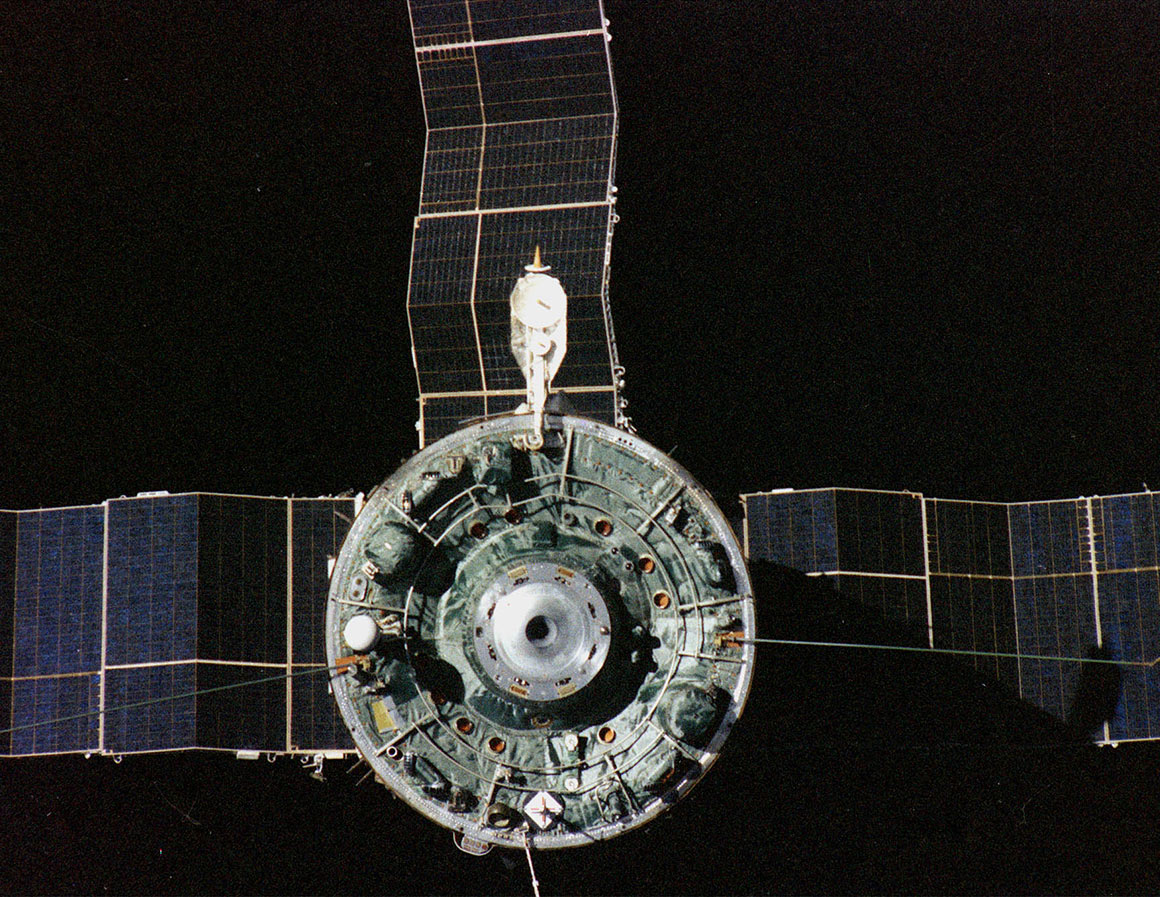

А то, что СБ зигзагом - это баг или фича?

[WkWk]

. Где инфы нет - приходится отсебятину лепить. Это я могу не делать, если нет инфы. А для них это работа....

И по идее музей то материалы может и запросить...

[simple]

А то, что СБ зигзагом - это баг или фича?

фича

[Schwalbe]

А то, что СБ зигзагом - это баг или фича?

Пожёстче так.

[Iv-v]

А то, что СБ зигзагом - это баг или фича?

Пожёстче так.

У "Мира" боковые были плоские, а размах побольше.

[Schwalbe]

А то, что СБ зигзагом - это баг или фича?

Пожёстче так.

У "Мира" боковые были плоские, а размах побольше.

Там другая конструкция с центральной фермой.

Жесткость, если что, нужна для нормальной стабилизации. Все ДОСы имели телескопы и фотокамеры по Земле.

[ViruSS]

Вот все что я смог нарыть по батареям...



https://img.novosti-kosmonavtiki.ru/391573.jpg

вот в реальном резмере

[ViruSS]

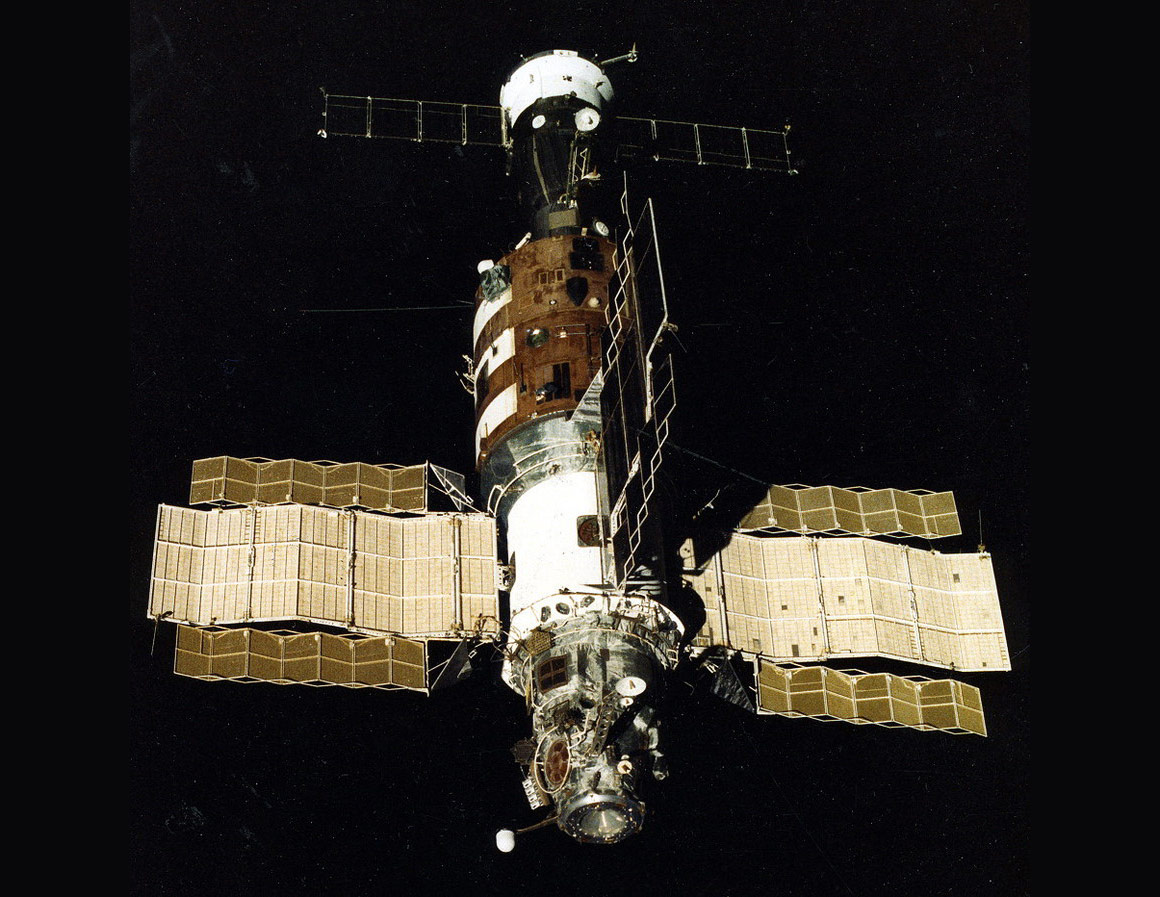

Такой вопрос. Дополнительные панели СБ на Салюте 7 и те, что дополнительно развёрнуты на МИРе были - насколько родственны?

[Schwalbe]

Такой вопрос. Дополнительные панели СБ на Салюте 7 и те, что дополнительно развёрнуты на МИРе были - насколько родственны?

Позже, в мае 1986 года, экипаж новой экспедиции ("Союз Т-15", Леонид Кизим и Владимир Соловьев) в ходе еще одного ВКД демонтировал эти дополнительные панели с "Салюта-7" и перенес их на "Мир", куда они перелетели на своем корабле. При этом они доукомплектовали эти панели приводами ориентации (ПОСБ). Таким образом, на новом месте панели стали полноценными, автоматически ориентирующимися на Солнце.

[anik]

Позже, в мае 1986 года, экипаж новой экспедиции ("Союз Т-15", Леонид Кизим и Владимир Соловьев) в ходе еще одного ВКД демонтировал эти дополнительные панели с "Салюта-7" и перенес их на "Мир", куда они перелетели на своем корабле.

Не было такого.

[Старый]

Позже, в мае 1986 года, экипаж новой экспедиции ("Союз Т-15", Леонид Кизим и Владимир Соловьев) в ходе еще одного ВКД демонтировал эти дополнительные панели с "Салюта-7" и перенес их на "Мир", куда они перелетели на своем корабле. При этом они доукомплектовали эти панели приводами ориентации (ПОСБ). Таким образом, на новом месте панели стали полноценными, автоматически ориентирующимися на Солнце.

Что это было?   Откуда это такое?

[Schwalbe]

Позже, в мае 1986 года, экипаж новой экспедиции ("Союз Т-15", Леонид Кизим и Владимир Соловьев) в ходе еще одного ВКД демонтировал эти дополнительные панели с "Салюта-7" и перенес их на "Мир", куда они перелетели на своем корабле. При этом они доукомплектовали эти панели приводами ориентации (ПОСБ). Таким образом, на новом месте панели стали полноценными, автоматически ориентирующимися на Солнце.

Что это было?  Откуда это такое?

А Что не так?
Вот deepseek не даст соврать.

[Старый]

А Что не так?

Как бы всё не так...

Вот deepseek не даст соврать.

Аааа... Это да. Этот не даст.

[ViruSS]

А если серьезно? С переносом и мне с трудом верится.
А вот в плане размеров? Внешне походят...
