И опять про Ангару

[Вован]

Вот и вопрос у меня был о том, как по вопросу о развертывание стартовых систем, обеспечивающих эти испытания? Как они этот макет испытывать собираются? С помощью каких систем?

Как, каких...
Поставят на стол и сфотографируют...

Поставить на стол полностью не удастся, т.к. установщик при этом должен передать ракету башне, которая РН зафиксирует. А на башне такие механизмы вряд ли смонтированы. Не отводя ТУА, могут и сфотаться.

И единичку тоже?

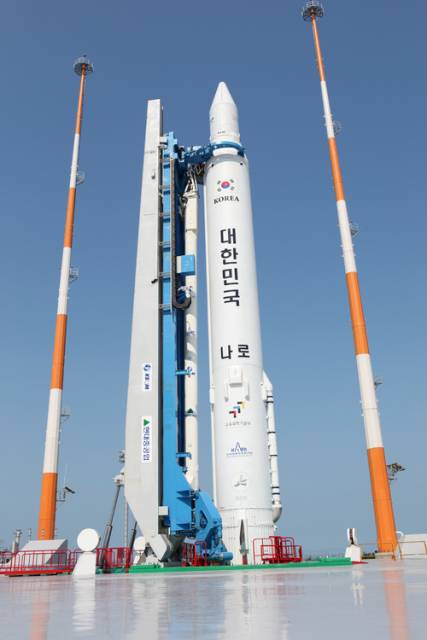

Если сравнить пусковые столы Ангары-1 в Корее и в Плесецке, то видно, что в Корее РН заправляется снизу с помощью заправочных механизмов под наклоном.



В Плесецке в таком случае хотя бы один механизм должен быть на плоскости, указанной стрелкой. Но его там нет.



Вывод: Заправка Ангары-1 в Плесецке будет с башни. Как и удержание пустой РКН после отвода ТУА

[m-s Gelezniak]

О заправке и речи небыло.
Что же тогда удерживало карейку.

[freinir]

Вован

А может быть стол сфоткан не под тем углом?

[Вован]

О заправке и речи небыло.
Что же тогда удерживало карейку.

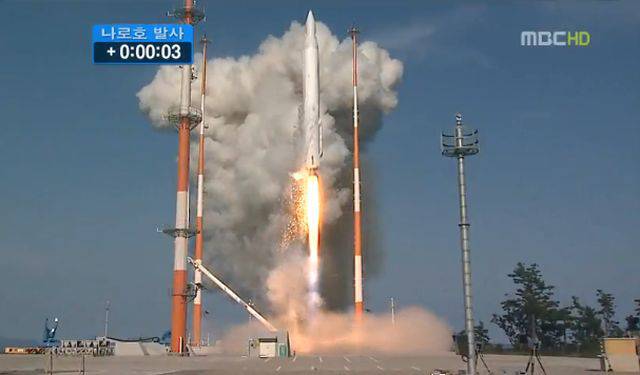

Пустую ракету от ветра удерживал установщик.



Заправленная была уже без ветрового удержания.

[Вован]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

[freinir]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

[LRV_75]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

freinir, это вопрос или намек на ответ?

[freinir]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

freinir, это вопрос или намек на ответ?

Просто интересно.... откуда всё идёт интересно

[Вован]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

Системы заправки должны быть разными: один случай - качать жидкость на башню на высоту 30 метров, а второй - 2 метра.

[freinir]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

Системы заправки должны быть разными: один случай - качать жидкость на башню на высоту 30 метров, а второй - 2 метра.

Подождите.... почему такая разница в высотах? Чем это обусловлено?

[Вован]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

Системы заправки должны быть разными: один случай - качать жидкость на башню на высоту 30 метров, а второй - 2 метра.

Подождите.... почему такая разница в высотах? Чем это обусловлено?

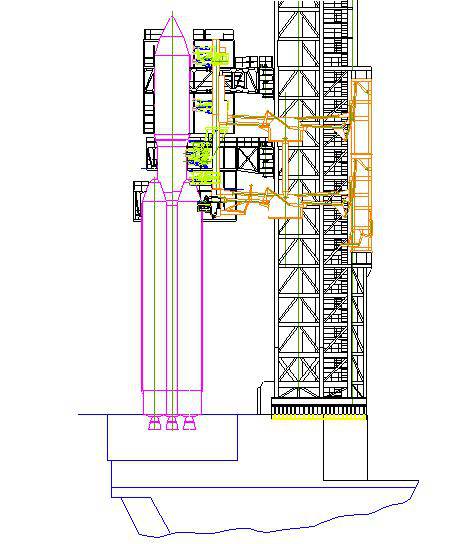

Так решили. И тут нарисовали

[freinir]

Вован

А может быть стол сфоткан не под тем углом?

Не вижу смысла городить одну систему заправки снизу для Ангары-1, а вторую с башни для Ангары-5. СК объявлен универсальным все-таки. :wink:

А почему Вы сделали вывод о различной заправке?

Системы заправки должны быть разными: один случай - качать жидкость на башню на высоту 30 метров, а второй - 2 метра.

Подождите.... почему такая разница в высотах? Чем это обусловлено?

Так решили. И тут нарисовали

Замечательно, а теперь давайте разберёмся, что и для чего там нарисовано.

[Старый]

Системы заправки должны быть разными: один случай - качать жидкость на башню на высоту 30 метров, а второй - 2 метра.

Качать топливо на вторую ступень всё равно прийдётся.

[Вован]

При заправке через башню можно уменьшить длину и массу бортовых заправочных трубопроводов, поскольку для заправки верхних баков и ступеней их не надо тянуть снизу по борту.

[freinir]

При заправке через башню можно уменьшить длину и массу бортовых заправочных трубопроводов, поскольку для заправки верхних баков и ступеней их не надо тянуть снизу по борту.

Ну это всё очень хорошо! Верхний ракетный блок заправляется через башню сверху. Так при чём тут различия в заправке РКН лёгкого и тяжёлого классов? В том числе какие отличия от КСЛВ?

[Вован]

При заправке через башню можно уменьшить длину и массу бортовых заправочных трубопроводов, поскольку для заправки верхних баков и ступеней их не надо тянуть снизу по борту.

Ну это всё очень хорошо! Верхний ракетный блок заправляется через башню сверху. Так при чём тут различия в заправке РКН лёгкого и тяжёлого классов? В том числе какие отличия от КСЛВ?

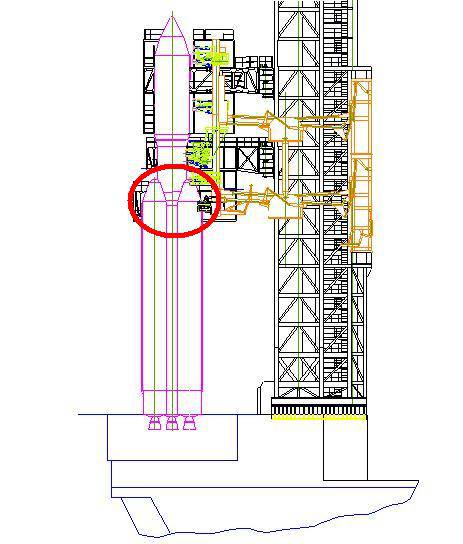

На рисунке видно, что сверху заправляются и боковушки с центральным блоком.

[freinir]

При заправке через башню можно уменьшить длину и массу бортовых заправочных трубопроводов, поскольку для заправки верхних баков и ступеней их не надо тянуть снизу по борту.

Ну это всё очень хорошо! Верхний ракетный блок заправляется через башню сверху. Так при чём тут различия в заправке РКН лёгкого и тяжёлого классов? В том числе какие отличия от КСЛВ?

На рисунке видно, что сверху заправляются и боковушки с центральным блоком.

Тоесть Вы видите, что УРМ-1 заправляется с башни?

[LG]

Если следовать теории унификации то УРМ легкого одноблочника должен заправляться оттуда же откуда и УРМ тяжелого пятиблочника

[Glaurung]

Так решили. И тут нарисовали

Рискну предположить, что магистрали, подведенные к верхней части блоков пакета - дренажи "О".

[freinir]

Так решили. И тут нарисовали

Рискну предположить, что магистрали, подведенные к верхней части блоков пакета - дренажи "О".

А разве там видны магистрали? Я например плохо вижу что там нарисовано.
