ЛКМ и другие.

[WkWk]

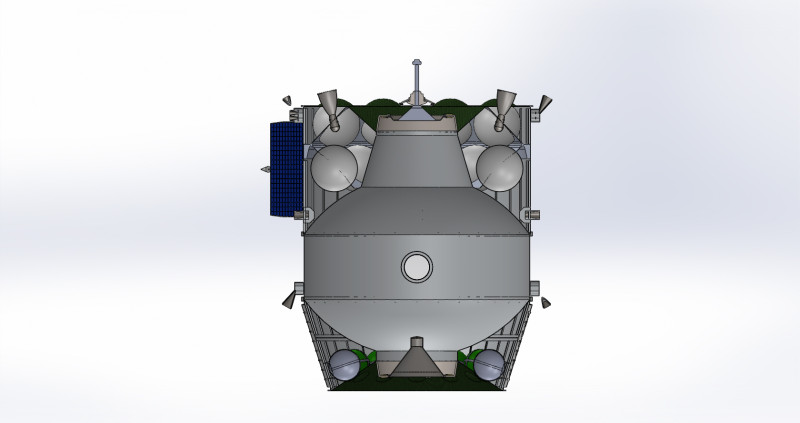

Чтобы не засорять тему про Н-1 вынесу картинки модели сюда. Пока ЛКМ, а потом и другие наработки

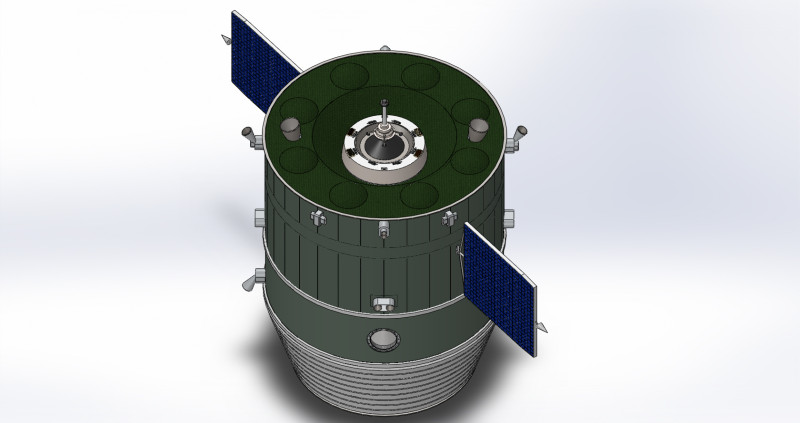

Створки радиатора закрыты.

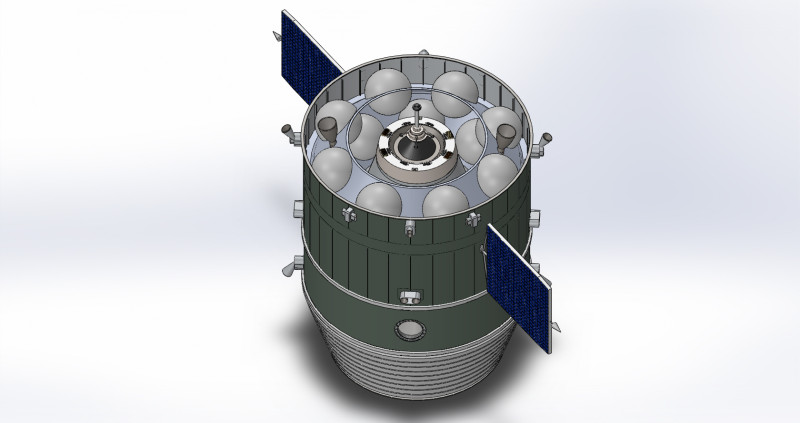

 А тут - открыты

Аккумуляторы как на ЛК

[Nick Stevens]

Очень интересно. Я заметила, что у вас "лепестки" складываются сверху. У меня они откидываются снизу.

[Nick Stevens]

Эталонное изображение:
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.

[WkWk]

Очень интересно. Я заметила, что у вас "лепестки" складываются сверху. У меня они откидываются снизу.

Так всяких картинок ЛКМ хватает. Рисовали варианты активно, но к реальному проектированию так и не приступили.
 Среди вариантов есть и с радиатором как у меня. Он забавный и потому я его и сделал.
 Моделька более позднего варианта и там этот узел переделали....

[WkWk]

ЛКМ постепенно дорабатывается



 Далее хочу луноход начертить , который сбоку крепился.
 Нет ли у кого его фото - он рядом с моделью ЛКМ стоит. У меня фото были но я их посеял....

[Арсений]

ЛКМ постепенно дорабатывается



 Далее хочу луноход начертить , который сбоку крепился.
 Нет ли у кого его фото - он рядом с моделью ЛКМ стоит. У меня фото были но я их посеял....

Луноход рисовали на ТЛК, а вот для ЛКМ я онного не помню

[WkWk]

Моделька ЛКМ в Вятке имеет крепление для модели лунохода, которая стоит рядом
И как я понимаю это же крепление лунохода перешло на ЛЭК

 Видно что у посадочных модулей с одной стороны шлюзовая камера, а с другой видны колеса лунохода.
 Судя по модели в Вятке - у того рама не ломается, а есть откидывающиеся вперед подножки. И думаю что поворачивает он по танковому, а не по автомобильному.
 Ну и еще интересна его выгрузка
 У ТЛК он между ног, а у ЛКМ как раз над одной из посадочных ног.  Надо будет по месту прикинуть...

[WkWk]

 Вот луноход рядом с моделью ЛКМ. И на БО ЛКМ цилиндр крепления этого лунохода...

[WkWk]

Луноход покрупнее

У модельки немного другой вид чем у лунохода нарисованного с ТЛК. Нет складывающейся рамы и сам он короче.
 Судя по размерам и расположению колес управляться он должен был по танковому, а не поворотом колес.
 Крепление на ЛКМ примерно такое



Не совсем понятно как его опускали, но примерно прикинуть можно по аналогии с ТЛК.

[WkWk]

[WkWk]

Ну вот как то так

[WkWk]

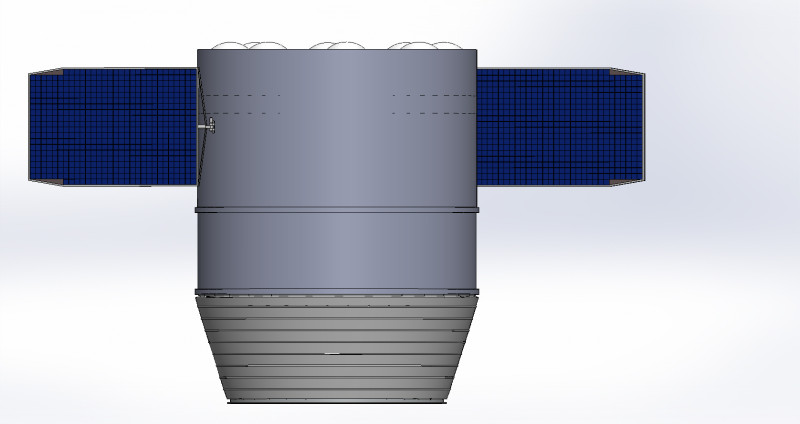

А теперь ЛОС

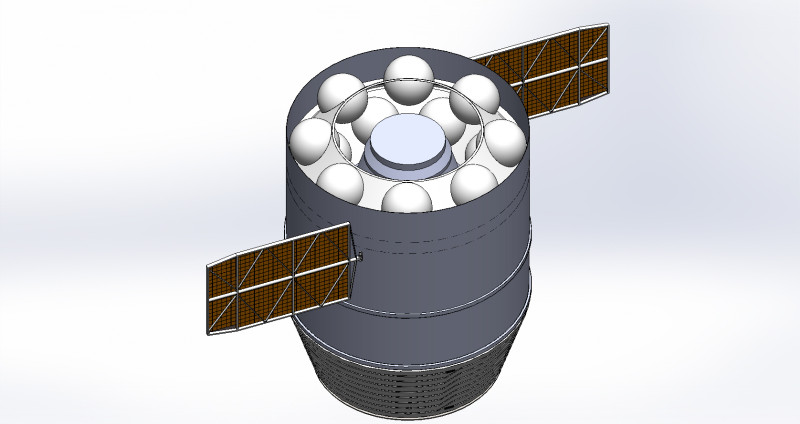

 Вот такая

[WkWk]

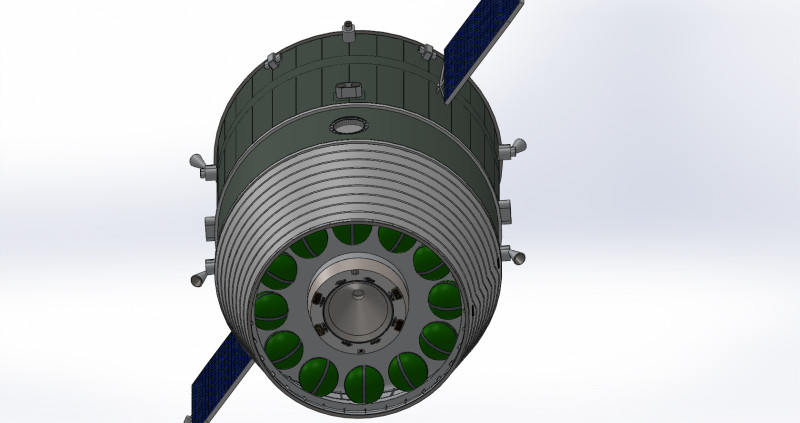

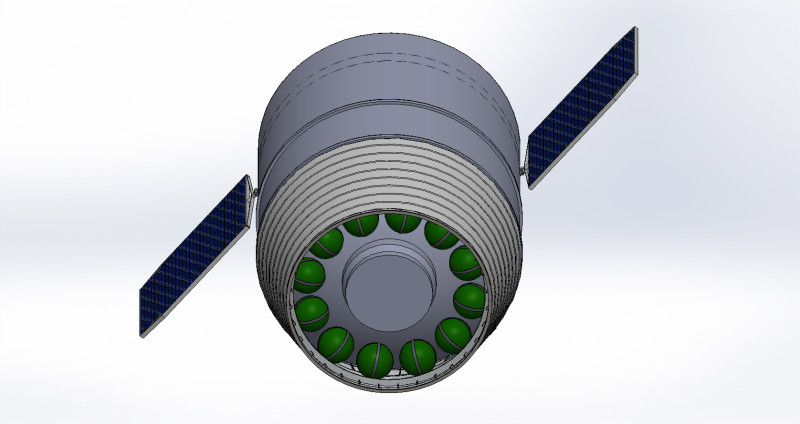

 Радиатор и СБ  с изнанки и пассивный стыковочный узел

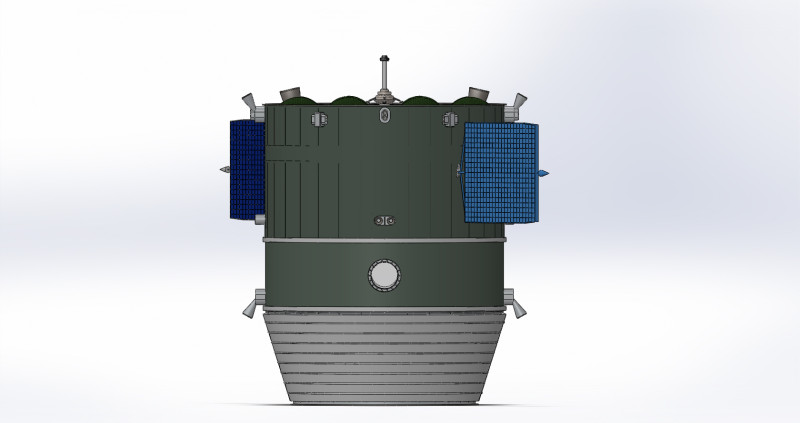

 Вид с боку

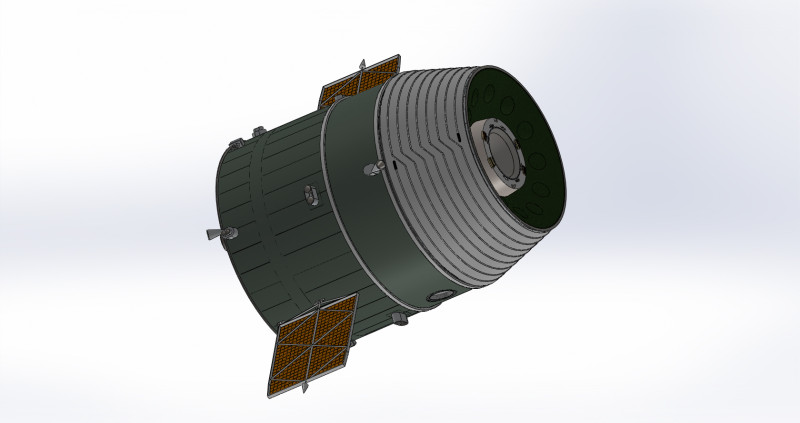

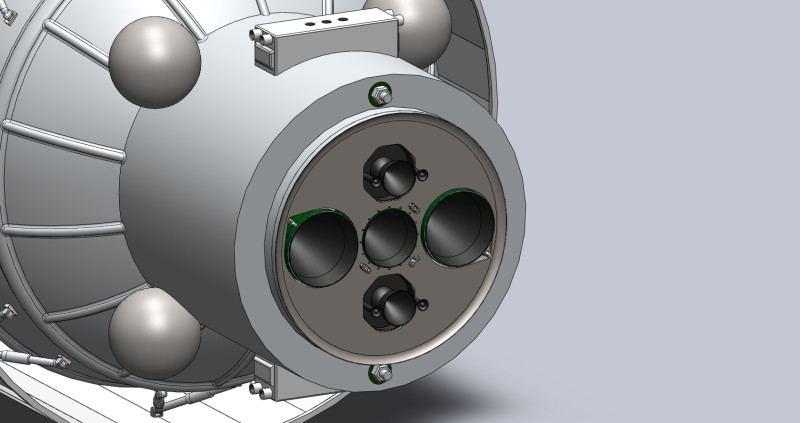

 Активный стыковочный узел

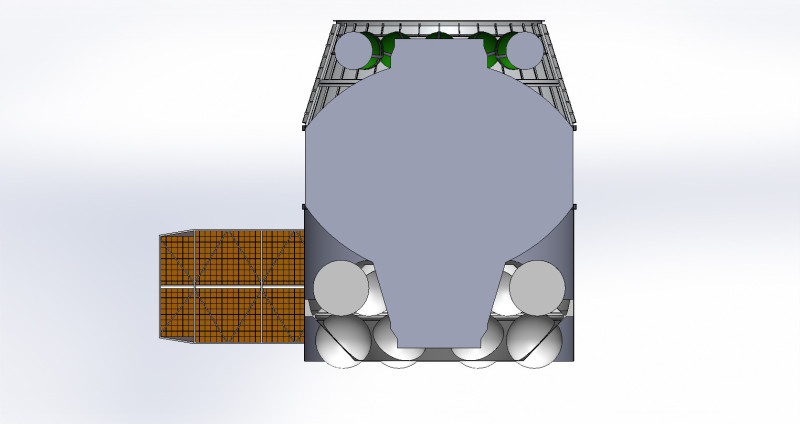

 Разрез. Хотел я сделать внутрянку жилого отсека, но данных маловато

 ЭВИ снята

 ЭВИ снята.
 Надо бы антенны стыкузлов сделать. Они скорее всего такие же как у ЛОК, а я в них не очень разбираюсь.
 Но может позже дорисую.

[Шамс]

Небесный архитектор. Работы Галины Балашовой, участвовавшей в создании четырех поколений космических аппаратов (nplus1.ru)

[WkWk]

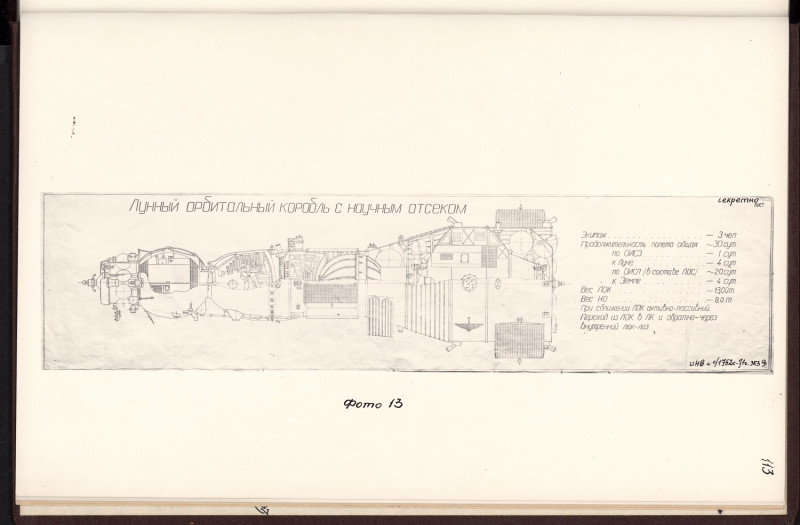

Я примерно так и думал - возьму чертежи ЛОС м ЛОКом и вставлю туда проработки Балошовой по ЛОС. Но не вышло.
Вариант Балашовой  имеет другие размеры. Цилиндрическая часть длиннее, ну и еще кое какие отличия. А у того который нарисовал я - габариты гермоотсека немного другие, и внутреннее расположение судя по кусочку разреза - другое. Видимо как увеличенный БО ЛОКа - два блока аппаратуры по краям и два иллюминатора, а не 4 как у Балашовой.
 Впрочем и варианты Балашовой различаются, но не так сильно.
  Еще один интересный момент - к тому варианту ЛОС что я нарисовал ТЛК Д картинка которого имеется - пристыковаться не сможет, не даст радиатор. Или он сбрасывается - для чего непонятно, или что более вероятно были и другие варианты ТЛК . Какие нибудь А, Б, В.  Так что их картинки возможно еще найдутся.
 В принципе к ЛОС Балашовой я могу пририсовать отсеки с радиатором и двигателями, по аналогии с тем вариантом что я нарисовал, но там появляются некоторые вопросы по компоновке. Их решение я могу придумать, но не хотелось бы.
 Зачем придумывать то что может найтись?
 В итоге от максимального варианта ЛОК, ЛОС и ТЛК в стыкованном состоянии придеться отказаться пока. ЛОК нарисовать можно, он там довольно интересный, и отличается от ЛОКа на рисунках ЛОК ЛОС с головной частью ракеты. Но пока мне больше хочется попробовать ЛОК с изотопными генераторами. Очень он интересен по конструкции...

[Iv-v]

Небесный архитектор. Работы Галины Балашовой, участвовавшей в создании четырех поколений космических аппаратов (nplus1.ru)

Тогда уж эта картинка.
Вы не можете просматривать это вложение.

[WkWk]

Небесный архитектор. Работы Галины Балашовой, участвовавшей в создании четырех поколений космических аппаратов (nplus1.ru)

Тогда уж эта картинка.
Вы не можете просматривать это вложение.

Если один герметичный отсек - то пойдет.  В принципе можно и так, не обязательно весь ЛОС.

[WkWk]

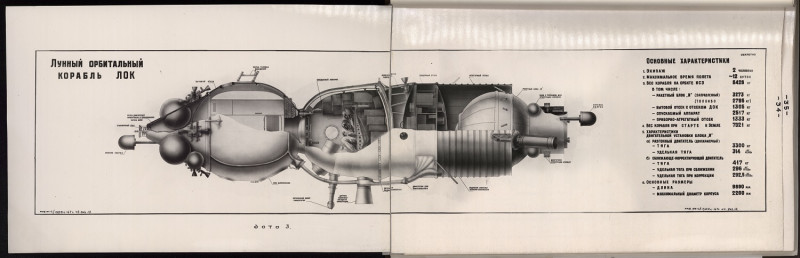

Пристрелочные картинки по ЛОК 67.

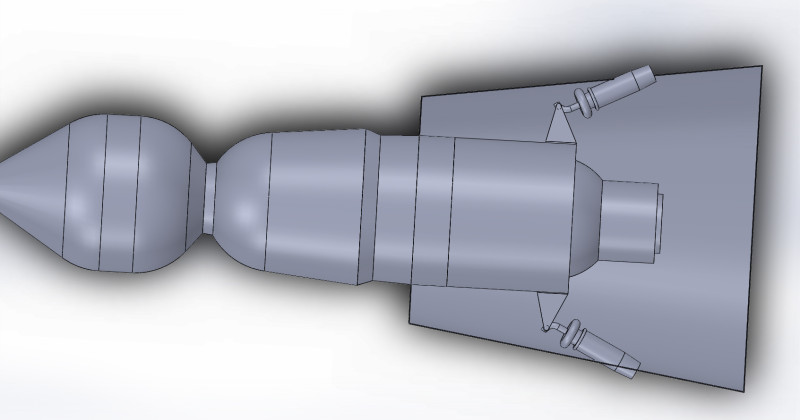

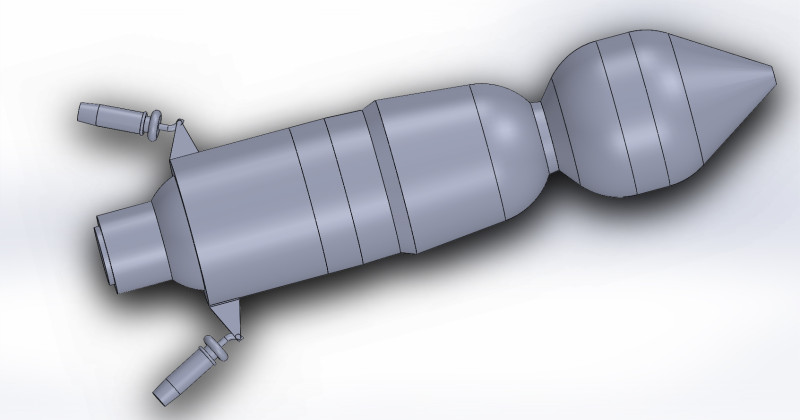

Расположение ИГ

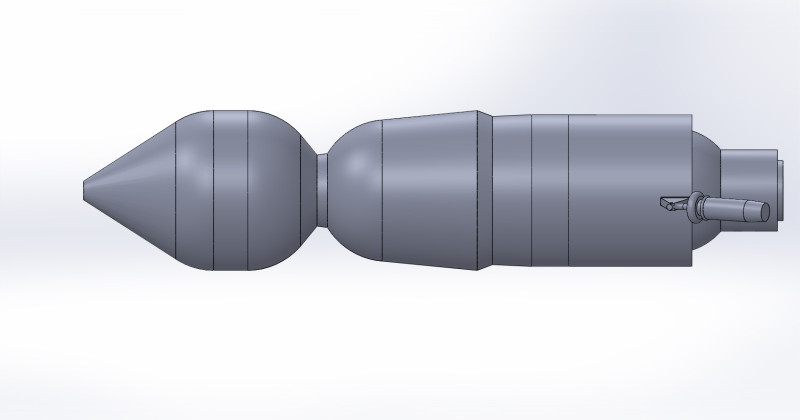

 Сверху выходит так

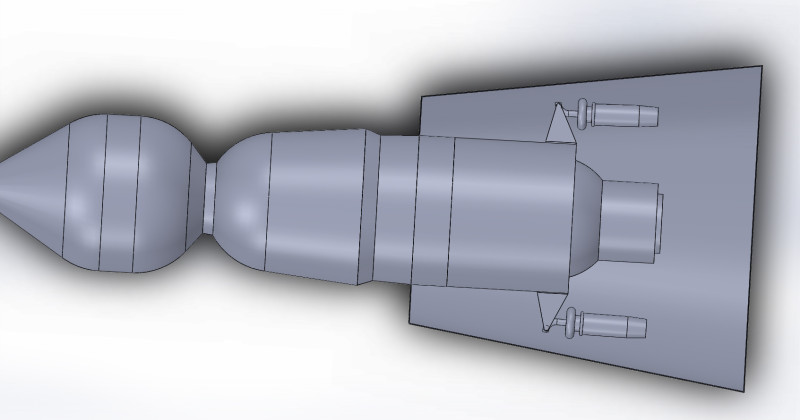

 Под обтекатель не влезает

 Так что наверно поворачивались


[WkWk]

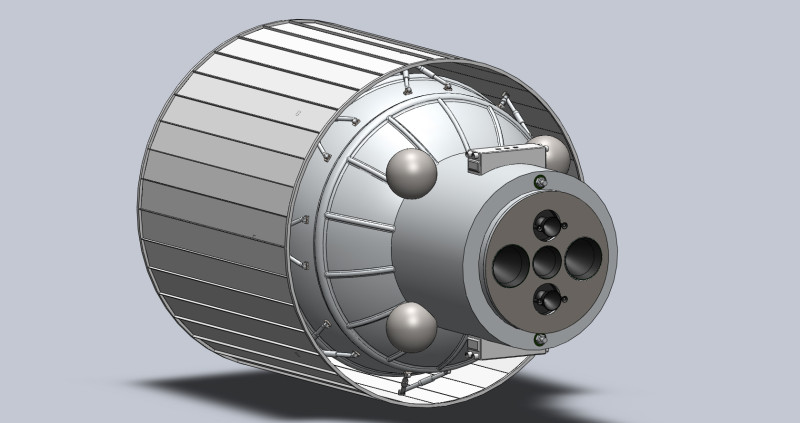

Блок И

[WkWk]

 Немного передал двигатели кроме рулевых, по фото.  Любопытно рулевые в одной плоскости качались или двух?
 Некоторые вопросы по изотопным генераторам возникли. Худяков пишет что их длинна 1100 мм при диаметре 410.
 По длине похоже , а по диаметру - если только диаметр нашлепки в передней части брать. Но правда он эти данные на 68 год дает, а рисунок - 67, то есть более ранний и генераторы еще полностью не сформировались.
 И описывается что был механизм отстрела генераторов на долгоживущую орбиту. Это во время одной из коррекций при возвращении?
