Зарубежная спутниковая инфраструктура для управления и связи с БПЛА

[mik73]

Starlink, O3b, Intelsat, Globalstar, Inmarsat и Orbcomm.

Про Starlink пока кроме домыслов ничего нет, O3b - очень вряд ли, у них терминалы с антеннами такого размера, что если только на Ил-76 ставить. Intelsat - да, попадалась информация, что ресурс на их "гражданских" спутники на ГСО задействовался для работы с БПЛА (см. выше). Inmarsat, Iridium и проч. сервисы мобильной спутниковой связи - теоретически могут быть для этого использованы, на уровне передачи телеметрии (поскольку каналы там низкоскоростные, а для сколько-нибудь высокоскоростных надо городить на аппарат довольно здоровые антенны - типа зеркала на "предаторе"). Практически - кто его знает.

Ну а что там может быть (и даже если может - не факт, что есть)  с военными группировками спутников - опять же зависит от используемого диапазона частот и размера/типа антенны, которую надо на тот беспилотник взгромоздить.

[Veganin]

Внимание!

Тема строго про Зарубежную спутниковую инфраструктуру!

Информация о российской будет удалена с автоматическим баном "источнику"!

А нечего удалять, отечественной спутниковой инфраструктуры нет.

Кха, кха...
Если у кого-то нет 1M$, то это не значит, что на 1/7 ни у кого нет миллиона.
Поскольку тема очень чувствительная, о чем zandr совершенно правильно предупредил, будем считать, что миллионеров нет.

the_Wanderer, гляньте еще Тюрксаты:  на форуме они обсуждались и даже цитировались новости турецкого ОПК.
Turksat +UAV в гугле.
https://vk.com/wall-123538639_1783709?lang=en
Viasat обеспечивал/обеспечивает спутниковые каналы по управлению, передачи информации с ЦА БПЛА Akinci, Bayractar TB2, Anka-S и т.д.

[Старый]

Может, оставить? Их инет переполнен статьями

Он же спрашивал не про статьи в интернете а про управление спутниками...
 Лучше добавить Милстары и DSCS которые использовались до появления WGSов.

[A.E]

Про "предатор", например, есть такая картинка.

Спутниковых канала связи, судя по ней, два - один большой пропускной способности Ku-диапазона ... ; и второй малой пропускной способности С-диапазона (с ненаправленной антенной), наверное для телеметрии.

Похоже, это оригинал статьи, испорченной переводом. Там написано, что С канал не через спутник, а основной для прямой видимости. И что Ку антенна для ЦУП диаметр 6 м

Про другие типы БПЛА, оснащенные спутниковой связью, ничего не попадалось.

Не очень давно везде был сюжет об отечественном Орлане, ЕМНИП...

[mik73]

Похоже, это оригинал статьи, испорченной переводом.

ну да, ну да. искать оригинал этого гуглокошмарноперевода было лень.

Там написано, что С канал не через спутник, а основной для прямой видимости.

да. логично.

И что Ку антенна для ЦУП диаметр 6 м

наверное, там не 20 футов, а 20 дюймов (т.е. ~ 50 см) имелось  в виду - это на правду похоже.

[Serge V Iz]

не про статьи в интернете а про управление спутниками...
 Лучше добавить Милстары и DSCS

Последних, надо, безусловно, добавлять.

Как и вполне гражданских (да и не вполне гражданских) "abandoned GEO" -- про них ходят нехорошие слухи... (А мы ими просто балуемся  )

Но, всё-таки, какие-то подозрительные уши торчат...
https://www.unmannedsystemstechnology.com/expo/satellite-communication-systems/
https://go.ses.com/rs/766-HRP-002/images/O3b%20mPOWER%20-%20ISR%20Product%20Sheet%20%283%29.pdf

[A.E]

наверное, там не 20 футов, а 20 дюймов (т.е. ~ 50 см) имелось  в виду - это на правду похоже.

Непохоже-

The largest component in the system is the GCS. The GCS has wheels that allow it to be rolled onto transports. The Predator primary satellite link consists of a 20-foot (6.1-meter) satellite dish and support equipment. This can also be broken down. The coffin, GCS, and satellite link all fit in the cargo hold of a C-130 Hercules or C-141 Starlifter.

Про Starlink пока кроме домыслов ничего нет, O3b - очень вряд ли, у них терминалы с антеннами такого размера, что если только на Ил-76 ставить.

По СтарЛинк начат прием заказов на гражданский авиационный терминал. По о3в давно была реклама комплекта для прогулочных яхт. Черт знает, что они могли сделать для военных...

[A.E]

Работаю на одном из предпритий нашей космической промышленности, поставлена задача проработать данную тематику.

Проработать для обоснования создания новой группировки? Серьёзная тема. Как говорили в фильмах, это же целый Доктор Живаго, или Вильям наш Шекспир
А случайно не поставлена ли задача сделать что-то, чтобы работало с уже имеющимися спутниками?

[Старый]

Работаю на одном из предпритий нашей космической промышленности, поставлена задача проработать данную тематику.

Интересные у нас дела в космической отрасли... Задача "проработать тематику" ставится специалисту который вообще не в теме...

[mik73]

По СтарЛинк начат прием заказов на авиационный терминал.

Одно дело  терминал для авиалайнеров, типа такого. На который еще только "начат приём заказов". Другое - использование того терминала (который обещают начать поставлять в середине сего года) на БПЛА, которые размерами в разы меньше, чем лайнеры, на которые комплект предназначен. Теоретически всё возможно, а практически... Тем более, что вопрос был про "предоставлющие услуги", а не те, которые может быьт могли бы предоставлять. Может быть кто-то когда и сделает беспилотник с такой интегрированной антенной, если Шотвелл возражать не будет :-).

По о3в давно была реклама комплекта для прогулочных яхт

Угу. Где-то я находил как это выглядит... Типичная полноповоротная  стабилизированная талерочка размером 1.2. А то и две в комплекте. Вот для mPower рисуют терминалы сильно компактнее и аккуратнее, но это опять же дело некоторого будущего, возможно недалёкого.

The Predator primary satellite link consists of a 20-foot (6.1-meter) satellite dish and support equipment.

Вот и я говорю - наверняка футы с дюймами попутали. 20 футов - это аккурат фюзеляж какого-нибудь Ил-86 или Боинг - 777. А чтобы талерка такого диаметра могла внутре еще и крутиться - малость побольше надо.  Ничего себе беспилотничек.
А блин, 6 метров - это про спутниковую антенну Ground Control Station. Тогда да, тогда похоже. Невнимательно прочитал.

[Serge V Iz]

Не знаю, есть ли это уже у стартера. На всякий случай:

https://www.chelton.com/all-about-uhf-satcom/

[A.E]

Угу. Где-то я находил как это выглядит... Типичная полноповоротная  стабилизированная талерочка размером 1.2. А то и две в комплекте. Вот для mPower рисуют терминалы сильно компактнее и аккуратнее, но это опять же дело некоторого будущего, возможно недалёкого.

Я помню другое. 4 фиксированных панели с наклоном под 45° на все 4 стороны надстройки. Подобное можно пристроить и на небольшой самолёт.

А чтобы талерка такого диаметра могла внутре еще и крутиться - малость побольше надо.  Ничего себе беспилотничек

Зы. Разобрал ись

[Верный Союзник с Окинавы]

Про "предатор", например, есть такая картинка.

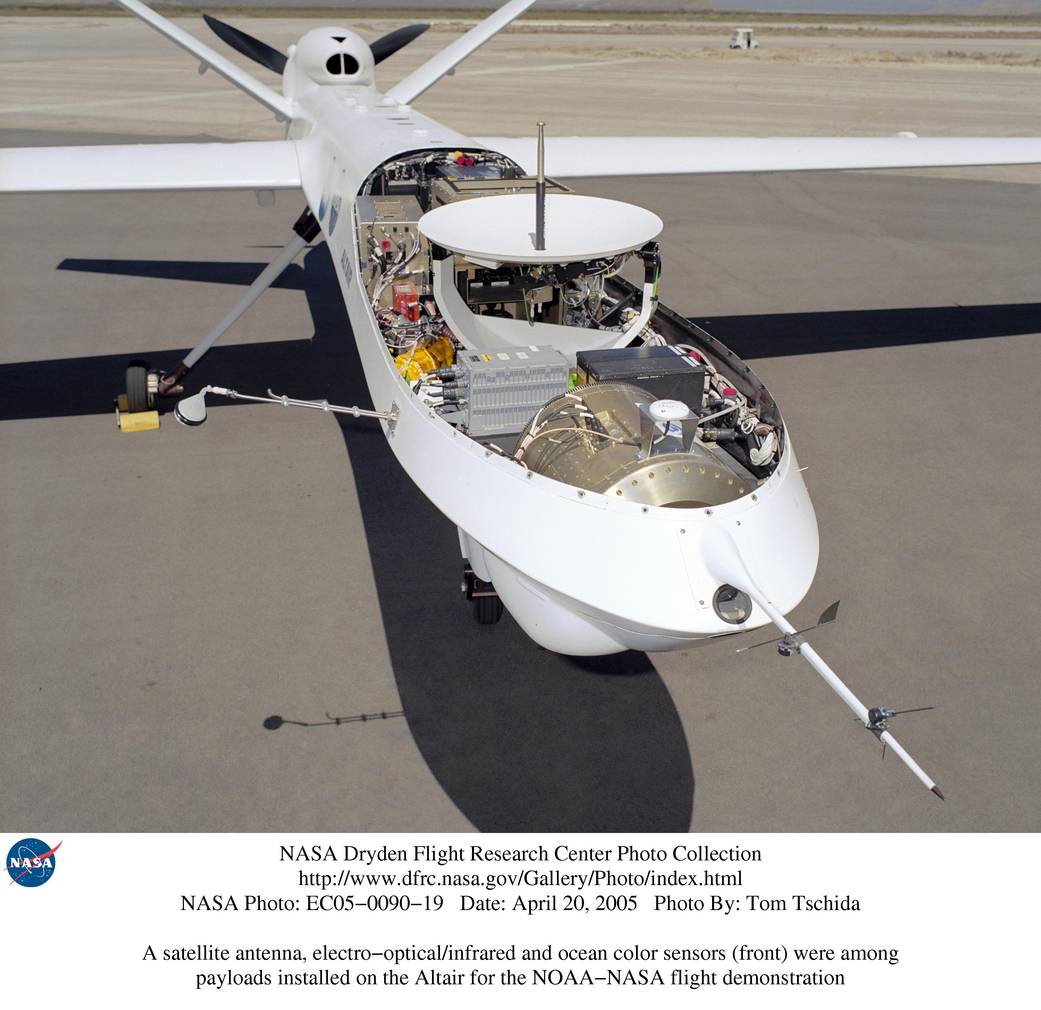

А вот клёвая картинка от NASA

[Serge V Iz]

клёвая картинка

Интересное решение )
Вы не можете просматривать это вложение.

[the_Wanderer]

Выпилил O3b и Orbcomm. Добавил GSAT. Turksat, Milstar и DSCS. Также добавил британскую группировку КА Skynet. Нашел информацию, что европейская European Data Relay Satellite System также обеспечивает передачу данных с БПЛА в реальном времени.

Сейчас смотрю китайские группировки КА. Буду признателен, если что-то посоветуете

[Veganin]

https://spacenews.com/tesat-spacecom-establishes-u-s-subsidiary/

Tesat-Spacecom открывает дочернюю компанию в США



ВАШИНГТОН. Немецкий производитель оптических терминалов для спутников связи Tesat-Spacecom объявил 9 марта о создании дочерней компании в США для поддержки военных и коммерческих программ.

Tesat-Spacecom является независимой дочерней компанией Airbus Defense & Space. Дочерняя компания США под названием Tesat Government организована в рамках Airbus US Space & Defense и сможет поддерживать секретную работу, говорится в сообщении компании. Tesat планирует начать производство оптических терминалов на острове Мерритт, штат Флорида, в конце 2023 года.

В прошлом году компания объявила о планах расширить свое присутствие в Соединенных Штатах в связи с растущим военным спросом на лазерные связи. Tesat имеет несколько контрактов с производителями космических аппаратов, создающими спутники для Агентства космического развития космических сил США .

Агентство космического развития (SDA) строит ячеистую сеть спутников на низкой околоземной орбите, чтобы служить уровнем передачи данных для вооруженных сил США. Каждый спутник будет иметь от трех до пяти лазерных каналов, чтобы они могли общаться с другими спутниками, самолетами, кораблями и наземными станциями.

SDA покупает спутники у нескольких производителей, и все их спутники должны быть совместимы. Агентство заявило, что использует оптические системы, потому что они обеспечивают гораздо более высокую скорость передачи данных, чем традиционные радиочастотные каналы связи, и их труднее перехватить. Сеть спутников с лазерной связью также снижает зависимость от наземных станций и расширяет зону покрытия на отдаленные районы, где наземные станции недоступны.

Tesat Government поставит «терминалы оптической связи американского производства для рынка США с ограничениями безопасности», — говорится в заявлении генерального директора компании Томаса Рейнарца.

«В последние годы мы наблюдаем растущий спрос на технологии оптической связи не только со стороны наших коммерческих клиентов, но и со стороны правительств», — сказал он. «Чтобы удовлетворить требования правительства США и соблюдать все ограничения национальной безопасности и секретные перспективы, мы решили сформировать правительство Tesat».

БПЛА с оптическим модемом тоже будут.

[Старый]

БПЛА с оптическим модемом тоже будут.

Сразу же как только изобретут лазерный луч проходящий сквозь облака.

[Veganin]

Выпилил O3b и Orbcomm. Добавил GSAT. Turksat, Milstar и DSCS. Также добавил британскую группировку КА Skynet. Нашел информацию, что европейская European Data Relay Satellite System также обеспечивает передачу данных с БПЛА в реальном времени.

Inmarsat (обратите внимание на спутниковый модем с антенной в радиопрозрачном корпусе, которые почти умещаются на ладоне взрослого мужчины):
https://www.inmarsat.com/en/news/latest-news/aviation/2023/uav-airspace-access-closer-latest-tech.html

Viasat:
https://www.viasat.com/defense/solutions/

https://www.tekever.com/news/tekever-viasat-to-expand-drone-based-intelligence-as-a-service-globally/

Eutelsat и SES:
https://spacenews.com/antenna-verification-framework-now-accepting-drone-measurements/

А вообще, на мой взгляд, Вам нужно рассиотреть все зарубежные спутники, имеющие транспондеры Ка диапазона, поскольку любой из них может работать на параболическую антенну d=30-50 см на борту БПЛА, используя технологию бимформинга.

И, заметьте, термин ячеистая (mesh) сеть  прочно вошел в лексикон разработчиков военных спутниковых сетей.

[Veganin]

Сразу же как только изобретут лазерный луч проходящий сквозь облака.

Уже:

Американские физики из Университета Йеля нашли способ, благодаря которому луч обычного лазера может проходить через белые стены, туман и другую плотную материю. Об этом пишет РИА «Новости».

Пишут, что и спутники ДЗЗ могут в будущем видеть сквозь облака, а не только роботы сквозь плотный туман, дождь и снегопад.

[A.E]

"abandoned GEO" -- про них ходят нехорошие слухи... (А мы ими просто балуемся  )

Оффтоп, но интересно. Ваше это баловство как-нибудь со связью связано?
