POPPY Program. США рассекретили спутники

[Pavel]

12 September 2005

CHANTILLY, Va. - The National Reconnaissance Office (NRO), National Security Agency (NSA) and Naval Research Laboratory announce the declassification of the Cold War POPPY electronic intelligence (ELINT) reconnaissance program. NRO Deputy Director Dennis Fitzgerald hosted a private recognition ceremony today at NRO headquarters for the key contributors and program participants who were responsible for the success of the program. In the future, NSA will unveil a POPPY model for permanent display in their National Cryptologic Museum in Fort Meade, Maryland.

POPPY was the successor to the nation's first ELINT satellite, known as "GRAB" (Galactic Radiation and Background). Originally developed by the Naval Research Lab, POPPY became a multi-agency system when the NRO was established in 1962, shortly before the satellite's first launch. The POPPY system was designed to detect land based radar emitters and support ocean surveillance. In its seven launches spanning from 1962 to 1971, POPPY made tremendous contributions to the nation's security during an especially perilous era.

For additional information on the POPPY program see the POPPY Program Fact Sheet or contact the NRO Office of Corporate Communications at (703) 808-1746.

http://www.nro.gov/PressReleases/prs_rel84.html

The National Reconnaissance Office (NRO), National Security Agency (NSA) and Naval Research Laboratory (NRL) announced the declassification of the POPPY electronic intelligence reconnaissance program on Mon. Sept. 12, 2005.  NRO Deputy Director Dennis Fitzgerald hosted a recognition ceremony at NRO headquarters in Chantilly, Virginia to honor the key contributors and program participants.  The following program facts are releasable information:

•   The Naval Research Laboratory (NRL) proposed and developed POPPY, an electronic intelligence (ELINT) satellite system in 1962.

•   POPPY succeeded the Galactic Radiation and Background (GRAB) ELINT satellite system.

•   POPPY's mission was to collect radar emissions from Soviet naval vessels.

•   The primary organizations that supported the POPPY Program included NRO, NSA, NRL, the Naval Security Group, the Air Force Security Service, the Army Security Agency and the Office of Naval Intelligence.

•   The POPPY Program was a component of the NRO Program C.

•   NRL designed, developed, and operated POPPY satellites within Program C.

•   NRO Program A provided launch support for POPPY.

•   NSA received, analyzed, and reported findings derived from the intercepted radar signals from POPPY.

•   The Naval Security Group, with support from Air Force Security Service and Army Security Agency, coordinated field operations and maintained and operated POPPY ground sites.

•   The POPPY Program operated from December 1962 through August 1977.

•   A total of seven POPPY satellites launched into space from 1962 to 1971. The launch dates are as follows: Dec. 13, 1962, June 15, 1963, Jan. 11, 1964, March 9, 1965, May 31, 1967, Sept. 30, 1969, and Dec. 14, 1971.

•   Poppy's average useful life on orbit was 34 months.

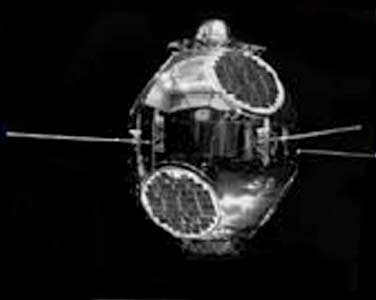

•   Photographs of POPPY satellites are releasable.

Please contact NRO Office of Corporate Communications at 703-808-1198 regarding additional information or questions.

Так, нигде больше информации нет?

[carlos]

Осталось разобраться: что есть сабж в каждом из перечисленных запусков.

Код Выделить Развернуть


1962 Dec 13 1962 B TAU 1 NRL PL120 NRL PL120 Black Sphere Thor Agena D
                   1962 B TAU 2 Injun 3 Injun 3
                   1962 B TAU 3 NRL PL121 NRL PL121 Surcal
                   1962 B TAU 4 SURCAL 2 SURCAL 2
                   1962 B TAU 5 Calsphere 1 Calsphere 1
1963 Jun 15 1963-021F SURCAL SURCAL Thor Agena D
                  1963-021E FTV 1292 NRL PL130?
                  1963-021C SR 6A Solrad 6A
                  1963-021D NRL PL 112 Radose 112
                  1963-021B Lofti 2B Lofti IIB
1964 Jan 11 1964-001B GGSE 1 GGSE 1 Thor SLV-2A Agena D
                  1964-001C EGRS 1 Secor 1
                  1964-001D SR 7A SR 7A
                  1964-001E GRAB NRL PL 135
1965 Mar  9 1965-016E EGRS 3 Secor 3 Thor SLV-2 Agena D
                  1965-016B GGSE 2 GGSE 2
                  1965-016A GRAB 6 NRL PL 142
                  1965-016H Dodecapole I Dodecapole I
                  1965-016D SR 7B SR 7B
                  1965-016C GGSE 3 GGSE 3
                  1965-016F  OSCAR 3 OSCAR 3
                  1965-016G SURCAL 4 SURCAL
1967 May 31 1967-053A Calsphere IV NRL PL160  Thor SLV-2 Agena D
                    1967-053C GGSE 4 NRL PL151?
                    1967-053D GGSE 5 NRL PL154?
                    1967-053E Timation 1 Timation 1
                    1967-053F Calsphere III NRL PL159
                    1967-053G NRL PL152 NRL PL152
                    1967-053H NRL PL153 NRL PL153
                    1967-053J NRL PL150B NRL PL150B
1969 Sep 30 1969-082A OPS 1807 EHH B17 Thorad SLV-2G Agena D
                   1969-082K SOICAL CONE S69-4 Cone
                   1969-082J SOICAL CYLINDER S69-4 Cylinder
                   1969-082H Tempsat 2 Tempsat 2
                   1969-082E OPS 7613 P/L 4 NRL PL162
                   1969-082F OPS 7613 P/L 5 NRL PL163
                   1969-082B OPS 7613 P/L 1 NRL PL176
                   1969-082C Timation 2 Timation 2
                   1969-082D OPS 7613 P/L 3 NRL PL161
                   1969-082G OPS 7613 P/L 6 NRL PL164
1971 Dec 14 1971-110A OPS 7898 P/L 1 NRL PL171 Thorad SLV-2G Agena D
                   1971-110C OPS 7898 P/L 2 NRL PL172
                   1971-110D OPS 7898 P/L 3 NRL PL173
                   1971-110E  OPS 7898 P/L 4 NRL PL174


[carlos]

POPPY's mission was to collect radar emissions from Soviet naval vessels.

Прямой предок НОССов получается?

[carlos]

NRO PR:  POPPY Satellite Reconnaissance Program Recognized

The U.S. Government has declassified its Cold War POPPY electronic intelligence
(ELINT) reconnaissance program. Here are links to the NRO's PR and fact sheet,
and space.com's article:

http://www.nro.gov/PressReleases/prs_rel84.html

http://www.nro.gov/PressReleases/POPPY_Program_Fact_Sheet.doc

http://www.space.com/news/050915_nro_spysat.html

The P.R. states:

"The POPPY system was designed to detect land based radar emitters and support
ocean surveillance. In its seven launches spanning from 1962 to 1971, POPPY made
tremendous contributions to the nation's security during an especially perilous
era."

The last of seven launches in the program, on 1971 Dec 14, orbited what I have
long believed were experimental NOSS. 1971-110A, C, D & E. They remain the only
POPPY objects for which official 2-line elements are not available, having been
classified in 1983 June. Here are recent hobbyist elsets:

NOSS 0 (A)       1.1  0.0  0.0  8.6 v
1 05678U 71110A   05249.93242627 0.00000010  00000-0  10682-4 0    06
2 05678  69.9820 182.1402 0007000 335.2950  24.7050 13.73778059    02
NOSS 0 (C)       0.3  0.9  2.4  9.1 v
1 05680U 71110C   05251.89963693 0.00000020  00000-0  21208-4 0    07
2 05680  69.9840 169.9919 0005000 283.6384  76.3616 13.74224337    05
NOSS 0 (D)       0.3  0.9  2.4  9.1 v
1 05681U 71110D   05248.96775305 0.00000020  00000-0  21236-4 0    04
2 05681  69.9880 177.1365 0005000 308.4635  51.5365 13.74143381    06
NOSS 0 (E)       0.3  0.9  2.4  8.4 v
1 05682U 71110E   05249.88897620 0.00000015  00000-0  15924-4 0    03
2 05682  69.9843 174.9712 0009500 291.9560  68.0440 13.74142278    00

Though I called them NOSS 0, but perhaps Poppy 1-7 would be more appropriate.

Until recently, I had assumed that the A object was a launch dispenser, and that
objects C, D, and E were the payloads, originally in a triangular formation, as
was the case with the first and second generation NOSS. Thanks to information
provided recently by Mike Waterman, I now know that all four objects are
payloads, and they operated as two pairs within the same orbital plane.

Object C trailed A by about 30 s, and E trailed D by a similar time interval.
The pairs were separated in time by about 50 minutes. I learned this from
observations Mike made in the summer of 1972, and in official 2-line elements
released in the 1970's prior to the classification of the data, which Mike
retrieved from his paper archives.

Appended is a list of all payloads from the seven POPPY launches, extracted from
Jonathan McDowell's excellent satellite catalogue. Many of the objects are
secondary scientific or R&D payloads, but most of those with names of the form
NRL PLnnn, appear to be POPPY ELINT payloads. Like the 1971 launch, the 1967 and
1969 launches included multiple POPPY ELINT payloads; since their orbital
elements are unclassified, we can study them to learn whether or not they
orbited in formation.

Ted Molczan

Extracted from: http://www.planet4589.org/space/logs/satcat.txt

 502  1962-067A  NRL PL120         NRL PL120 Black Sphere  USN
 504  1962-067B  Injun 3           Injun 3                 USN
 507  1962-067C  NRL PL121         NRL PL121 Surcal        USN
 508  1962-067D  SURCAL 2          SURCAL 2                USN
 513  1962-067E  Calsphere 1       Calsphere 1             USN

 601  1963-021B  Lofti 2B          Lofti IIB               USN
 599  1963-021C  SR 6A             Solrad 6A               USN
 600  1963-021D  NRL PL 112        Radose 112              USN
 598  1963-021E  FTV 1292          NRL PL130?              USN
 597  1963-021F  SURCAL            SURCAL                  USN

 728  1964-001B  GGSE 1            GGSE 1                  NRL
 729  1964-001C  EGRS 1            Secor 1                 USA
 730  1964-001D  SR 7A             SR 7A                   NRL
 731  1964-001E  GRAB              NRL PL 135              NRL

1271  1965-016A  GRAB 6            NRL PL 142              USN
1244  1965-016B  GGSE 2            GGSE 2                  USN
1292  1965-016C  GGSE 3            GGSE 3                  USN
1291  1965-016D  SR 7B             SR 7B                   USN
1208  1965-016E  EGRS 3            Secor 3                 USA ACE
1293  1965-016F  Oscar 3           Oscar 3                 OSCAR
1310  1965-016G  SURCAL 4          SURCAL                  USN
1272  1965-016H  Dodecapole I      Dodecapole I            USN

2826  1967-053A  Calsphere IV      NRL PL160               NRL
2828  1967-053C  GGSE 4            NRL PL151?              NRL
2834  1967-053D  GGSE 5            NRL PL154?              NRL
2847  1967-053E  Timation 1        Timation 1              NRL
2872  1967-053F  Calsphere III     NRL PL159               NRL
2873  1967-053G  NRL PL152         NRL PL152               NRL
2874  1967-053H  NRL PL153         NRL PL153               NRL
2909  1967-053J  NRL PL150B        NRL PL150B              NRL

4111  1969-082A  OPS 1807          EHH B17                 NRO/USAF
4256  1969-082B  OPS 7613 P/L 1    NRL PL176               NRL
4257  1969-082C  Timation 2        Timation 2              NRL
4259  1969-082D  OPS 7613 P/L 3    NRL PL161               NRL
4237  1969-082E  OPS 7613 P/L 4    NRL PL162               NRL
4247  1969-082F  OPS 7613 P/L 5    NRL PL163               NRL
4295  1969-082G  OPS 7613 P/L 6    NRL PL164               NRL
4168  1969-082H  Tempsat 2         Tempsat 2               NRL
4166  1969-082J  SOICAL CYLINDER   S69-4 Cylinder          NRL
4132  1969-082K  SOICAL CONE       S69-4 Cone              NRL

5678  1971-110A  OPS 7898 P/L 1    NRL PL171               NRL
5680  1971-110C  OPS 7898 P/L 2    NRL PL172               NRL
5681  1971-110D  OPS 7898 P/L 3    NRL PL173               NRL
5682  1971-110E  OPS 7898 P/L 4    NRL PL174               NRL

[carlos]

Так-то вот. Никакого запуска "экспериментальных НОССов" в 1971 году не было. Другая это была программа.

[carlos]

Speculations on POPPY - Jonathan McDowell

Despite the declassification of POPPY, it's still not clear which satellites were POPPY satellites. Here I put down my own guesses, but mainly I point out that things are confused. Comments welcome.

The POPPY fact sheet says that "A total of seven POPPY satellites launched into space from 1962 to 1971". For the time being I am assuming that this is false and that it should read "There were a total of seven launches in the POPPY program from 1962 to 1971". The followon program starting in 1976 involved multiple satellites, and the final POPPY launch in 1971 consisted of four apparently identical satellites.

The alternate possibility is that one of the four 1971-110 payloads was a POPPY and the other three were something different. That's not impossible, but I'd be surprised.

On the assumption, then, that each launch might have multiple POPPY satellites, let's try and identify them. For each launch I list at the bottom of this all objects noted in the US Space Command SATCAT as payloads, and their SATCAT names. I also list the satellites listed for that launch date in a summary of NRL-launched spacecraft from the Naval Center for Space Technology; there's no mapping given between those names and the international designations
(e.g. NRL 130 is one of the 1963-021 objects but we don't know which one). There are also blatant inconsistencies between the two sources - for instance, on 1963-021 "Dosimeter" and "PL 112" are separate satellites in the NCST list, in contrast to 1963-021D "RADOSE 112" which suggests the two are the same radiation dosimeter satellite.

Nevertheless, we can make some guesses. Look at the NCST listings, and accept my guess that the last POPPY launch is the quartet of payloads 171-174, listed by NCST as gravity gradient experiments. Then notice that the 1969-082 launch has similar payloads 161-164; and that 1967-053 has payloads 151 and 153 listed interspersed with GGSE 4 and 5:

           PL 151        Grav Grad expt.
           GGSE IV       Grav Grad expt.
           PL 153        Grav Grad expt.
           GGSE V        Grav Grad expt.

I'm guessing the GGSEs here are PL152 and PL154, completing the quartet. Published papers show they had different boom configurations. Now I'm guessing that the GGSE (Gravity Gradient Stabilization Experiment) series was linked to POPPY; that POPPY flights were gravity-stabilized and GGSE was used to improve them. GGSE satellites may be modified POPPY satellites with no ELINT payload, or may be fully functional POPPY with the GGSE test as an add-on experiment.

So working further back, in the previous launch (launch 4) there's no quartet, but we can look at the following candidates; Solrad satellites are included because they were used in the GRAB program.

Launch 1:
           PL 120          Classified
           PL 121          Classified

Launch 2:
           SR VI         Solar X-rays
           PL 112           Classified

Launch 3:
           SR VIIA       Solar X-rays
           GGSE 1        Grav grad exp.
           PL 135        Classified

Launch 4:
           SR VIIB        Solar X-rays
           PL 142         Classified
           GGSE II        Grav. grad exp.
           GGSE III       Grav. grad exp.


I'll advance the following hypotheses:

 - Hypothesis 1.  All the above satellites were POPPY or, in the    case of GGSE, POPPY-related.

-  Hypothesis 2: The POPPY satellites were SR VI, SR VIIA, SR VIIB, continuing the GRAB/SOLRAD cover story. The Dec 1962 launch was one of PL120 and PL121, with the other one being a thermal control experiment ("BLACK SPHERE" in the SATCAT; the "SURCAL 1" in the SATCAT is assumed to be an error, since SURCAL 1 was lost in a Jan 1962 launch failure).

-  Hypothesis 3: After the GRAB program ended, the SOLRAD series became fully scientific because POPPY needed a whole satellite to itself and couldn't share. The GGSE satellites weren't related to POPPY. The POPPY satellites were
   PL120 or PL121; PL112; PL135; and PL142. I still think that PL 151/153, PL 161-164, PL171-174 were POPPY group flights.



APPENDIX: NRL SATELLITES ON POPPY LAUNCHES


==========================
POPPY LAUNCH 1: 1962 BETA TAU
==========================

SATCAT
B TAU 1:   BLACK SPHERE
B TAU 3:   SURCAL 1
B TAU 4:   SURCAL 1A
B TAU 5:   CALSPHERE 1A

NCST:
           PL 120          Classified
           PL 121          Classified
           SURCAL II       SPASUR Calib
           CALSPHERE I     Object identification

==========================
POPPY LAUNCH 2: 1963-021
==========================

SATCAT:
63-021B    LOFTI 2A
63-021C    SOLRAD 6
63-021D    RADOSE 112
63-021E    FTV 1292
63-021F    SURCAL 1B

NCST:
           SR VI            Solar X-rays
           LOFTI IIB        Low freq radio
           PL 112           Classified
           Dosimeter        Radiation counter
           SURCAL III       SPASUR calib

==========================
POPPY LAUNCH 3: 1964-001
==========================

SATCAT:
64-001B    GGSE 1 (GGRS)
64-001D    SOLRAD 7A
64-001E    GREB

NCST:
           SR VIIA       Solar X-rays
           GGSE 1        Grav grad exp.
           PL 135        Classified

==========================
POPPY LAUNCH 4: 1965-016
==========================

65-016A    OPS 4988 (GREB 6)
65-016B    GGSE 2
65-016C    GGSE 3
65-016D    SOLRAD 7B
65-016G    SURCAL 2
65-016H    PORCUPINE 1

NCST:
           SR VIIB        Solar X-rays
           PL 142         Classified
           GGSE II        Grav. grad exp.
           GGSE III       Grav. grad exp.
           SURCAL IV      SPASUR calib.
           DODECAPOLE I   Object identification


==========================
POPPY LAUNCH 5: 1967-053
==========================

SATCAT:

67-053A    OPS 5712 (P/L 160)
67-053C    GGSE 4
67-053D    GGSE 5
67-053E    TIMATION 1
67-053F    SURCAL 159
67-053G    OPS 5712 (P/L 152)
67-053H    OPS 5712 (P/L 153)
67-053J    SURCAL 150B

NCST:
           PL 151        Grav Grad expt.
           GGSE IV       Grav Grad expt.
           PL 153        Grav Grad expt.
           GGSE V        Grav Grad expt.
           TIMATION I    Navigation
           CALSPHERE III Object identification
           CALSPHERE IV  Object identification


==========================
POPPY LAUNCH 6: 1969-082
==========================

SATCAT

(69-082A    OPS 1807    USAF/NRO Program A aft rack payload?)
69-082B    OPS 7613 (P/L 1)
69-082C    TIMATION 2
69-082D    OPS 7613 (P/L 3)
69-082E    OPS 7613 (P/L 4)
69-082F    OPS 7613 (P/L 5)
69-082G    OPS 7613 (P/L 6)
69-082H    TEMPSAT
69-082J    SOICAL (CYLINDER)
69-082K    SOICAL (CONE)

NCST:
            PL 161        Grav grad expt.
            PL 162        Grav grad expt.
            PL 163        Grav grad expt.
            PL 164        Grav grad expt.
            TIMATION II   Navigation
            PL 176        Classified
            TEMPSAT II    Thermal design expt.

==========================
POPPY LAUNCH 7: 1971-110
==========================

71-110A    OPS 7898 (P/L 1)
71-110C    OPS 7898 (P/L 2)
71-110D    OPS 7898 (P/L 3)
71-110E    OPS 7898 (P/L 4)

NCST:       PL 171          Grav grad expt.
            PL 172          Grav grad expt.
            PL 173          Grav grad expt.
            PL 174          Grav grad expt.

[Pavel]

Время функционирования: 34 месяца.

Вот что интересно. Запуски шли:
между первым и вторым и вторым и третьим: полгода

Между третьим и четвертым: более года

Дальше между запусками более двух лет. Скорей всего следующий запускали после отказа предыдущего. Так что думаю 34 месяца  работал только последний

В октябре 74 что-нибудь радиотехническое пускали?

[carlos]

В октябре 74 что-нибудь радиотехническое пускали?

В октябре 1974 стартовали очередные КН-9 с субспутником. Субспутник, как полагают, предназначался для РТР.

Интересно вот что: в 1971 прекратились запуски не только сабжа, но и так называемых "тяжелых ферретов". Зато для РТР появились геостационарные "Риолиты", и только с 1976 года - НОССы первого поколения. Любопытно, есть ли здесь связь?

ЗЫ: Не зря мне всю дорогу не нравились эти экспериментальные НОССы на Торад-Аджене...  :twisted:

[Pavel]

В октябре 74 что-нибудь радиотехническое пускали?

В октябре 1974 стартовали очередные КН-9 с субспутником. Субспутник, как полагают, предназначался для РТР.

Интересно вот что: в 1971 прекратились запуски не только сабжа, но и так называемых "тяжелых ферретов". Зато для РТР появились геостационарные "Риолиты", и только с 1976 года - НОССы первого поколения. Любопытно, есть ли здесь связь?

ЗЫ: Не зря мне всю дорогу не нравились эти экспериментальные НОССы на Торад-Аджене...  :twisted:

Стоп! Не внимательно читаю свои собственные ссылки.

The POPPY Program operated from December 1962 through August 1977.

Poppy's average useful life on orbit was 34 months.


Окончание работы в Августе 77.

Если предположить что столько просуществовал последний.
И среднее число, то... 80 месяцев.

Половина 40. Что-то тут не то. Впрочем, группа могла некоторое время работать, разрабатывая данные с этих спутников. Но все равно.

P.S. Интересно куда делся Старый? Ни слуху ни духу.

[carlos]

А что такого? Один проработал месяц, другой - два, последний - 6 лет... Вот и получается среднее значение.

[carlos]

Еще надо прояснить вот какой момент. Если действительно запускали по несколько спутников за один раз (а само название программы - POPPY (маковые зерна) - подразумевает такую возможность), то как они летали? Строгой взаимно ориентированной группировкой (как те же НОССы)? Или вразброд?

[Старый]

Так-то вот. Никакого запуска "экспериментальных НОССов" в 1971 году не было. Другая это была программа.

Хренушки! Один ПОППИ и три НОССа.

[Старый]

P.S. Интересно куда делся Старый? Ни слуху ни духу.

На работе накрыли что лазю в чужой компьютер. Пришлось затаиться. А вас тут на минуту оставить нельзя - сразу такие новости! Изображение спутника опубликоввано?

[carlos]

Изображение спутника опубликоввано?

Пока не нашлось, хотя

Photographs of POPPY satellites are releasable.

Однако, если действительно прав МакДауэлл:

Now I'm guessing that the GGSE (Gravity Gradient Stabilization Experiment) series was linked to POPPY; that POPPY flights were gravity-stabilized and GGSE was used to improve them. GGSE satellites may be modified POPPY satellites with no ELINT payload, or may be fully functional POPPY with the GGSE test as an add-on experiment.

тогда типа этого

[Старый]

Окончание работы в Августе 77.

С вводом в строй первых НОССов?

[Старый]

Вообщето до сих пор я считал что SRы в этих запусках радиоразведчики. Но... Может и ГГСЕ. Потому как по опубликовыаным изображениям NOSSы первого поколения имеют гравитационную штангу.

[Старый]

И совсем уж крамольный можно сказать дикий вопрос: а с чего решили что "тяжёлые Ферреты" - радиоразведчики?

[X]

Окончание работы в Августе 77.

С вводом в строй первых НОССов?

Первые НОССы - в апреле 1976

[Старый]

Еще надо прояснить вот какой момент. Если действительно запускали по несколько спутников за один раз (а само название программы - POPPY (маковые зерна) - подразумевает такую возможность), то как они летали? Строгой взаимно ориентированной группировкой (как те же НОССы)? Или вразброд?

А тлешки на них разве не опубликованы?
 Блин, однако мысль интересная. Несколько спутников в одном запуске! А НОСС это продолжение только со стабилизированным треугольником?

[X]

И совсем уж крамольный можно сказать дикий вопрос: а с чего решили что "тяжёлые Ферреты" - радиоразведчики?

До сих пор так считалось... :roll:
