ОТГАДАЙКА

[Вован]

А диверторы?

Диверторы вдали, на пл. 200.

[Штуцер]

Вован, этот вопрос для Вас слишком простой.

[Вован]

[Дмитрий В.]

Днище фрезерованое стенки нет - семёрка!

Это не "семерочная" конструкция.

[Pavel]

А на таких деталях может где-нибудь индекс крыться?

[SFN]

Там диаметр 2,66 должен быть?
Судя по фото диаметр больше ширины Газели на 10-15%
208см+15%=239см. 208+10%=229см.

[Старый]

Днище фрезерованое стенки нет - семёрка!

Это не "семерочная" конструкция.

Это самая что ни на есть семёрочная конструкция.

[Вован]

А на таких деталях может где-нибудь индекс крыться?

Индексов там полно, но они милиции невдомек.

[Дмитрий В.]

Днище фрезерованое стенки нет - семёрка!

Это не "семерочная" конструкция.

Это самая что ни на есть семёрочная конструкция.

У семерки ни на одном днище нет вафли, тем более снаружи. Все днища гладкие с химфрезерованием для равнопрочности. На ББ и ЦБ днища - торосферической формы. На блоке И днища имеют существеннно меньший радиус. А здесь - обычный сферический сегмент.

[Вован]

Если это блок И с двигателем 14Д23, то ввиду его большей тяги и увеличения массы вверху могли днище усилить вафлями.

[Pavel]

Заглянул на космопарк. Там такие снимки блока И. Что-то слабо коррелируют..

[Pavel]

Может быть, фрагмент какой-нибудь цистерны?

[Дмитрий В.]

Если это блок И с двигателем 14Д23, то ввиду его большей тяги и увеличения массы вверху могли днище усилить вафлями.

У 14Д23 тяга даже меньше на 0,5 тс, чем у 11Д55. В любом случае, ненагруженную часть днища в районе его полюса усиливать нет никакого смысла.

[Pavel]

Меня смущает на редкость грубое крепление. Не помню я такого на снимках наших баков.. Да и зачем эту деталь может потребоваться разбирать? Не для перевозки же..

[SFN]

Меня смущает на редкость грубое крепление. Не помню я такого на снимках наших баков.. Да и зачем эту деталь может потребоваться разбирать? Не для перевозки же..

[Вован]

Заглянул на космопарк. Там такие снимки блока И. Что-то слабо коррелируют..

Если учесть, что это не блок И, то да.

[Александр Ч.]

Если учесть, что это не блок И, то да.

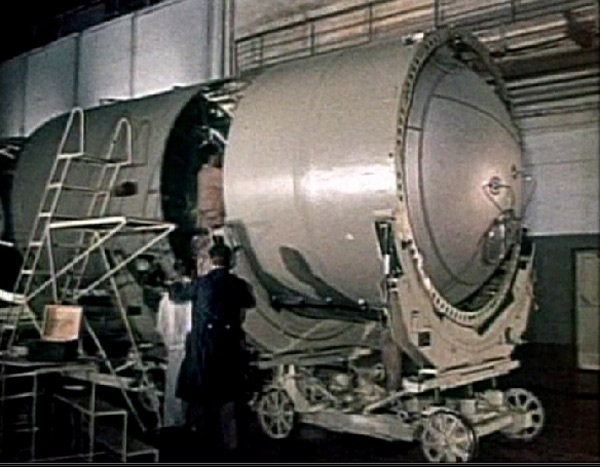

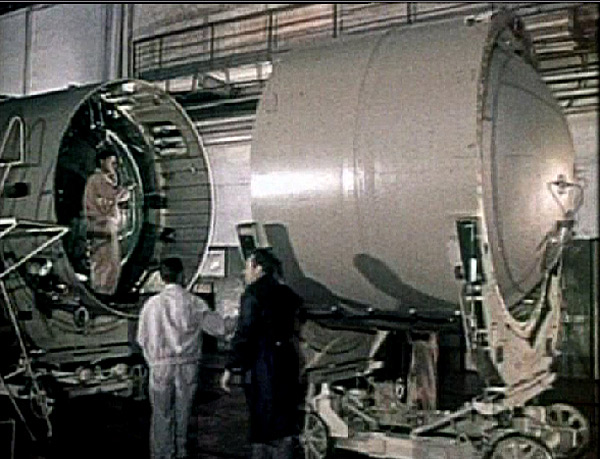

Там есть скан из буклета, на котором, как раз Блок-И:

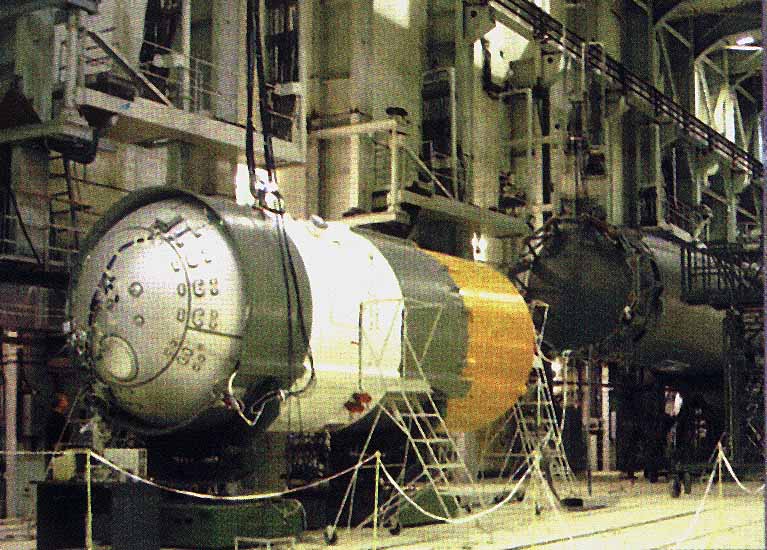

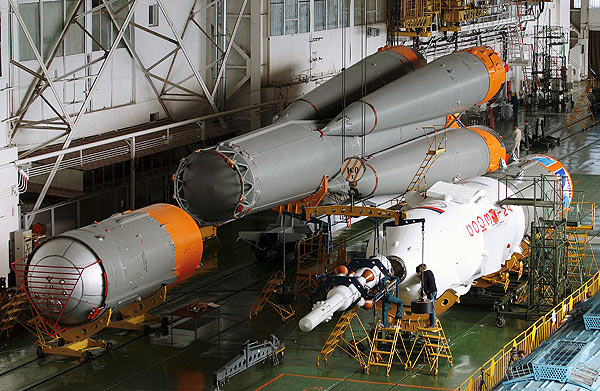

И еще от туда же, где днища видны:

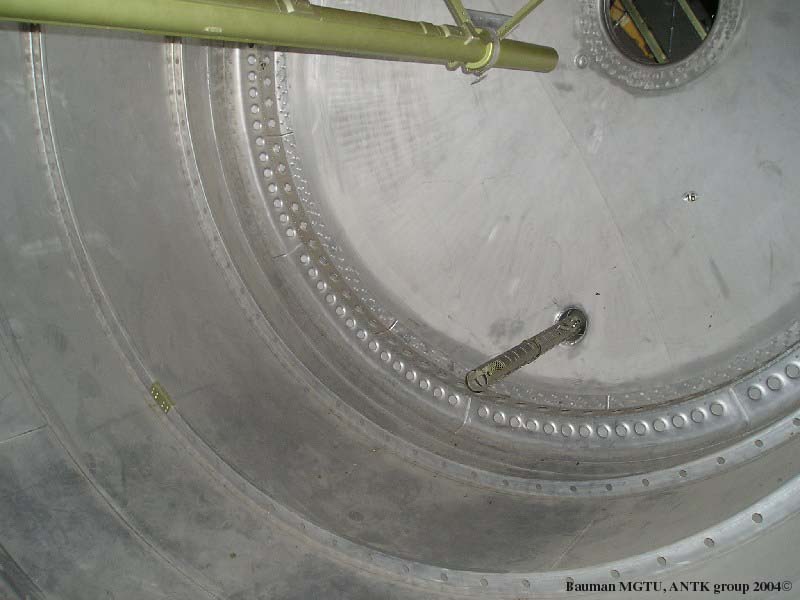

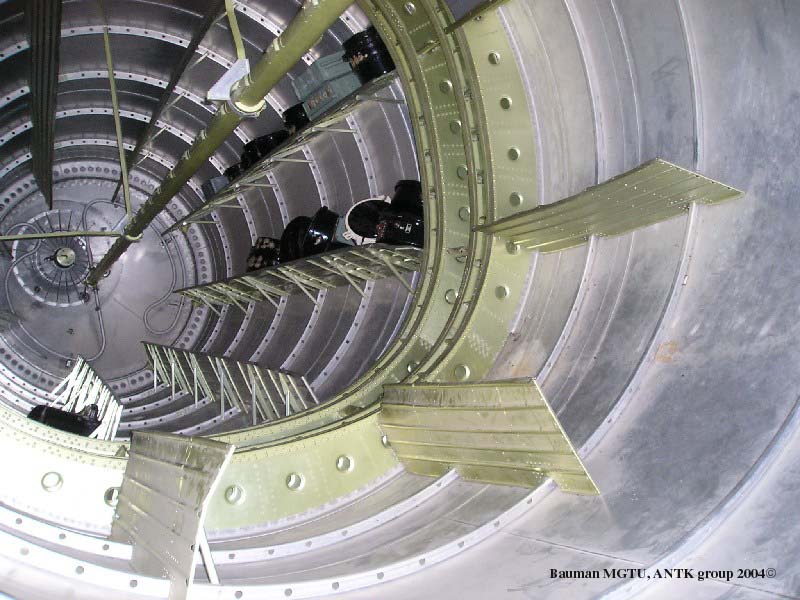

[Вован]

На всех фото бак горючего или верхнее днище бака окислителя блока И. А нам надо нижнее днище бака О посмотреть.

[Александр Ч.]

На всех фото бак горючего или верхнее днище бака окислителя блока И. А нам надо нижнее днище бака О посмотреть.

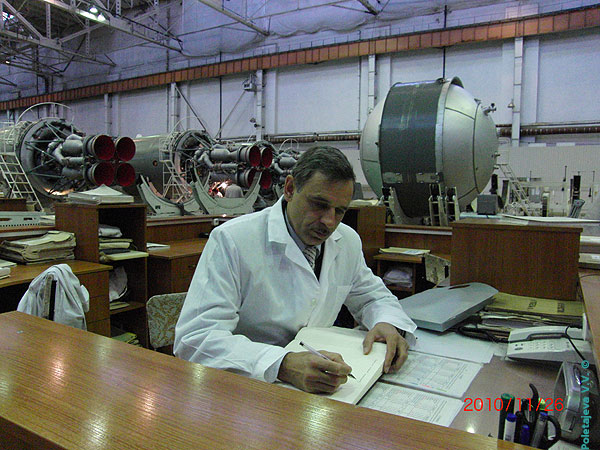

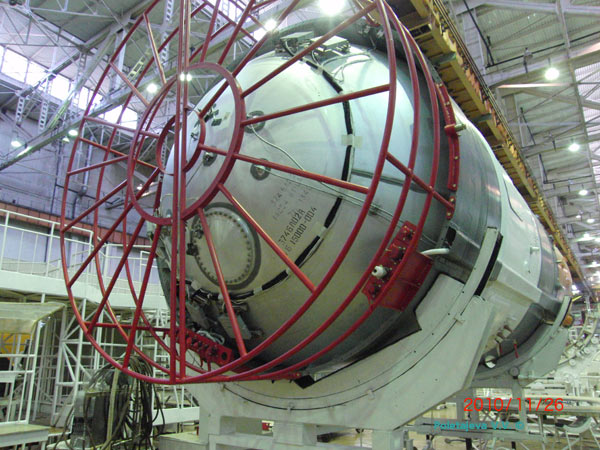

А разве на втором фото от 2010/11/26 не бак окислителя?

[Вован]

На всех фото бак горючего или верхнее днище бака окислителя блока И. А нам надо нижнее днище бака О посмотреть.

А разве на втором фото от 2010/11/26 не бак окислителя?

Днище не то.
