Союз МС-22 (№751) – Союз-2.1а – Байконур 31/6 – 21.09.2022 16:54 ДМВ

[7th Guest]

Прочитал всю тему с 15-го числа... Как же достали эти плакальщики, утверждающие, что микрометеороид из Геминид, проносившихся мимо МКС с Союзом на скоростях 34 км/с и в пике доходивших как раз 13-14 дек. до 150 метеоров в час (в зенитном числе) - это невозможная причина, они в неё не верят, зато верят во всякие, высосанные из пальца больным умом теории заговора и человеческого преднамеренного вредительства, кавитационного разрыва из-за скачка давления, незафиксированного датчиком давления, или замерзания теплоносителя (ага, на освещённой Солнцем стороне!)...

******
Кстати, по поводу "невозможности микрометеорита на обратной стороне Луны Земли" - вспомните про такое чудо орбитальной механики, как "гравитационный манёвр", ещё и придающий ускорение...

[спец]

В дополнение. Если будет принято решение о спуске на МС-22 - оно наверняка будет двухсторонним, с  согласованием с американской стороной (NASA). По очевидной причине.

[ОАЯ]

По поводу БУРК. Нет ли схемки как сейчас выглядит связка Сервисный отсек и Возвращаемый отсек, Жилой отсек как функциональной или блок схемки?
БУПО - их три штуки было с соотв-и БСУ-2М и БАДПО. Теперь как выглядит узел? Что есть БПС? Спасибо.

[7th Guest]

Упорно верящим в невозможность или невероятность повреждения радиатора МС-22 микрометеороидом, рекомендую ознакомиться, например, с этими работами:
"ВЛИЯНИЕ ВЫСОКОСКОРОСТНЫХ УДАРОВ МЕТЕОРОИДОВ И ЧАСТИЦ КОСМИЧЕСКОГО МУСОРА НА ПРОЧНОСТЬ СТЕКОЛ ИЛЛЮМИНАТОРОВ МОДУЛЕЙ МЕЖДУНАРОДНОЙ КОСМИЧЕСКОЙ СТАНЦИИ", 2015
https://cyberleninka.ru/article/n/vliyanie-vysokoskorostnyh-udarov-meteoroidov-i-chastits-kosmicheskogo-musora-na-prochnost-stekol-illyuminatorov-moduley
"ОСНОВНЫЕ НАПРАВЛЕНИЯ И РЕЗУЛЬТАТЫ РАБОТ ПО ЗАЩИТЕ РОССИЙСКОГО СЕГМЕНТА МКС ОТ МЕТЕОРОИДОВ И КОСМИЧЕСКОГО МУСОРА", 2018
https://cyberleninka.ru/article/n/osnovnye-napravleniya-i-rezultaty-rabot-po-zaschite-rossiyskogo-segmenta-mks-ot-meteoroidov-i-kosmicheskogo-musora
С последней работой особенно рекомендую ознакомиться тем боящимся, которые утверждают, что микрометеороид обязан был повредить и что-то внутри служебного модуля
(спойлер: нет, не обязан, радиатор охлаждения и нижележащие слои термоизоляции отработали как "экраны Уиппли" перед защищающим корпусом).

А вот фотография иллюминатора МКС после 10 лет эксплуатации. Если кто подзабыл или не знал, иллюминатор не всегда открыт.

[спец]

По поводу БУРК. Нет ли схемки как сейчас выглядит связка Сервисный отсек и Возвращаемый отсек, Жилой отсек как функциональной или блок схемки?
БУПО - их три штуки было с соотв-и БСУ-2М и БАДПО. Теперь как выглядит узел? Что есть БПС? Спасибо.

Схема, наверняка, где-то есть, лично у меня - нет. БПС - сейчас сходу не помню, что сие есть, помню, что он совсместно с БУПО использовался на схеме ТОРУ. Надо будет в понедельник глянуть. Если найду - скажу, я не жадный.

[спец]

Блок преобразования сигналов.

В итоге для блока управления причаливанием и ориентацией (БУПО) и блока преобразования сигналов (БПС), входящих в резервный контур, фактически не осталось комплектующих. Поэтому мы начали разрабатывать блок управления резервным контуром (БУРК), который также вошел в состав бортовой аппаратуры кораблей модификаций «Союз МС»

2017й

[спец]

Я уже говорил, что мы устанавливаем на «Союзе МС» новый цифровой прибор БУРК вместо аналогового БУПО-1, а на «Прогрессе МС» – вместо аналоговых БУПО-1 и БПС. Между прочим, БУРК разработан в корпорации «Энергия». Он расширяет возможности резервного контура системы управления движением и исключает проблему со снимаемыми с производства комплектующими.

Взаимодействие вновь разрабатываемых приборов с бортовым цифровым вычислительным комплексом будет выполняться по прямому цифровому каналу, что потребует серьезной доработки программного обеспечения.

[спец]

Необходимо отметить, что вместо аналоговой телевизионной системы «Клест» будет использоваться цифровая телевизионная система. Благодаря этому связь между кораблем и станцией будет осуществляться посредством межбортовой радиолинии.

Вследствие снятия с производства комплектующих также меняются: блок датчиков угловых скоростей БДУС-3М – на модернизированный БДУС-3А; светильник СМИ-4 с галогенными лампами накаливания – на светодиодную фару СФОК.

Надо еще сказать, что система телефонно-телеграфной связи «Рассвет-М» меняется на «Рассвет-3БМ». Эта доработка делается для того, чтобы система «Рассвет-3БМ», также как и МБИТС, функционально входила в ЕКТС.
Отмечу, что на «Союзе МС» и «Прогрессе МС», как и на их предыдущей модификации, обеспечивается полная интеграция систем управления этих кораблей в бортовой комплекс управления российским сегментом МКС. Раньше нам приходилось управлять кораблями по отдельной от станции командной радиолинии.

Это всё об отличиях кораблей МС.

[Старый]

Уже неоднократно писали, что там есть ХСА и он работает в исправном контуре.

В каком таком исправном контуре? И куда сбрасывает тепло этот исправный контур?

Вот повышение температуры - это да, возможно.

Тут корабль можно заранее охладить в расчёте что он не успеет нагреться. А вот откуда возьмётся холод в холодильно-сушильном агрегате?

[Старый]

А вот фотография иллюминатора МКС после 10 лет эксплуатации. Если кто подзабыл или не знал, иллюминатор не всегда открыт.

А можно иллюминатор будет всегда закрыт металлическим листом толщиной с радиатор?

[Старый]

Ладно, что там с Канадармом? Ползёт?

[Tagir2000]

Странно что это фото ещё никто не скинул.
Из твиттера Зака

[Старый]

Странно что это фото ещё никто не скинул.

Что мы здесь должны увидеть?

[Бертикъ]

Странно что это фото ещё никто не скинул.
Из твиттера Зака

А что в этом фото ценного?

[ХВ.]

По моему единственная жидкость которая расширяется при замерзании-вода. Или чет я перепутал?

Вода - не единственная.

[Штуцер]

Странно что это фото ещё никто не скинул.
Из твиттера Зака

Наверное, надо войти в твиттер, что не все могут.
Скопируйте оттуда основную инфу.

[Arzach]

Ладно, что там с Канадармом? Ползёт?

Если верить данным моделирования - нет. Полагаю, ранее примерно 17:00 по Москве особых перемен тут ждать не стоит. Центр управления канадскими роботами МКС - в Монреале, а там 8 часов разницы с Москвой. А с Хьюстоном - 9.

[Arzach]

Кстати, по поводу "невозможности микрометеорита на обратной стороне Луны Земли" - вспомните про такое чудо орбитальной механики, как "гравитационный манёвр", ещё и придающий ускорение...

Рекомендую при этом также вспомнить высоту орбиты МКС и скорость самого потока.

[ОАЯ]

[Stimbergi]

Скопируйте оттуда основную инфу.

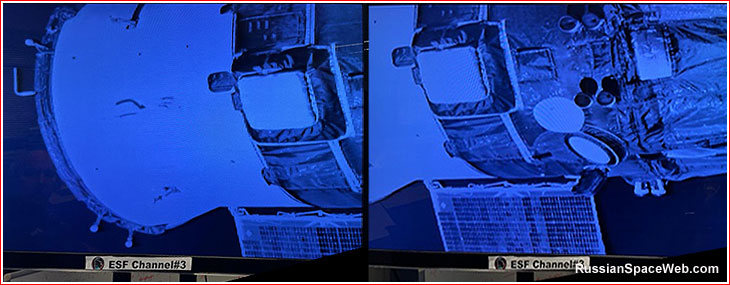

Это коллаж:

Here is my collage of the Soyuz' instrument module pics obtained by the European Robotic Arm
