RN-70

[Андрей]

Добрый вечер!
Пришла идея скомпоновать блоки первой ступени РН "Зенит" в 5-ти блок, но с разными двигателями:


http://fotki.yandex.ru/users/amihalov/view/507957/

В центре - РД-191
По бокам 2 блока по одному РД-180 и ещё 2 блока по РД-171М.

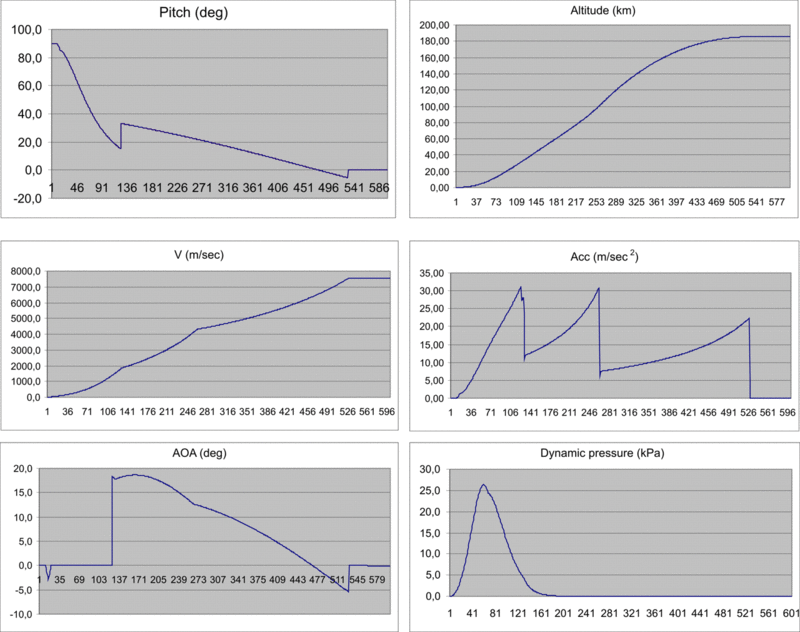

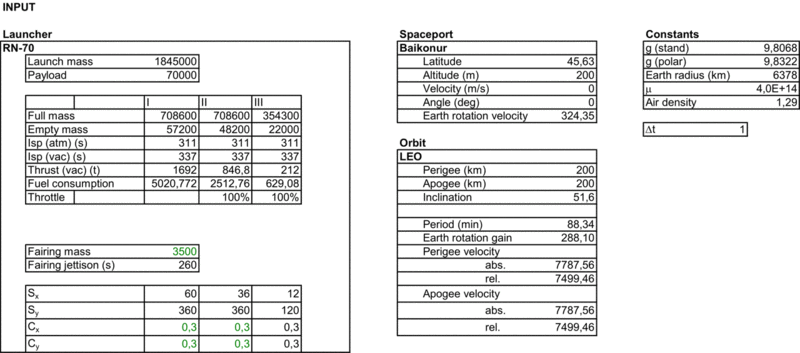

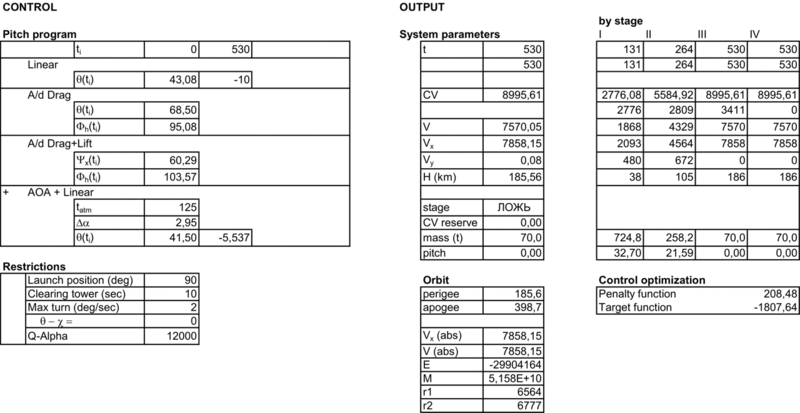

Вот что из этого получилось по LaunchModel:

http://fotki.yandex.ru/users/amihalov/view/508055/


http://fotki.yandex.ru/users/amihalov/view/508056/


http://fotki.yandex.ru/users/amihalov/view/508057/
PDF-файл: http://yadi.sk/d/Yzw1NPFH0ck7P

[mihalchuk]

Урезанная Виктория-К.

[Андрей]

mihalchuk пишет:
Урезанная Виктория-К.

по принципу распределения движков.

Тут используются  готовые баки от Зенита, то что уже производится, не нужно разрабатывать заново.
Единственное, что смущает центральный блок, наверное необходимо усилить.
Высота ракеты в районе 35 метров, без полезной нагрузки.
Ещё плюс то, что скорее всего возможно выводить нагрузку диаметром до 8 метров.
И в добавок никакого водорода...

[oldleshy]

тогда еще ссылок на сравнение РН на 60-90 тонн с форума (чтобы собрать в одном месте)

http://ifotki.info/11/9f5fa34f0b47e154d861065ddf847aef551aa4130217571.jpg.html

http://ifotki.info/11/a4bb0ead75cf9535f17cf6bebd8124ea551ae8130307493.jpg.html

[oldleshy]

del

[oldleshy]

дубль

[Dave Bowman]

Москва. 20 августа. INTERFAX.RU – Ракетно-космическая корпорация (РКК) "Энергия" предлагает создать сверхтяжелую ракету-носитель для выполнения перспективных космических миссий. "РКК предлагает в кооперации с Украиной и Казахстаном сделать ракету-носитель "Содружество", в которой будут использованы технологии программы "Энергия-Буран", - заявил в понедельник журналистам генеральный конструктор РКК Виталий Лопота. "Это - стартовый комплекс, который сегодня еще живой, или, по крайней мере, его можно привести в порядок. Это - ракетные блоки "А", которые используются в ракете-носителе "Зенит". Это - двигатели, производимые сегодня. Правда, вместо водородной центральной части мы предлагаем использовать кислородно-керосинные двигатели, и компоновать первую и вторую ступени из пяти блоков", - уточнил Лопота. "Про грузоподъемность пока трудно говорить, но она будет до 70 тонн. Этого вполне достаточно для реализации планов облета Луны", - отметил глава РКК.


Смотрите оригинал материала на http://www.interfax.ru/politics/txt.asp?id=261348

[frigate]

РН "Содружество" на основе блоков РН "Зенит" - ПН 64 тонны (LEO).

[SpaceR]

Ну так я уже картинку постил на форуме. Кстати говоря, по сверхтяжёлой РН от Энергии отдельная тема есть, уже давно, к чему дублировать?
См. http://novosti-kosmonavtiki.ru/forum/forum13/topic13172/?PAGEN_1=11

[Dave Bowman]

Ракета "Содружество"
[IMG][IMG]

http://www.russianspaceweb.com/sodruzhestvo.html

[Dave Bowman]

Ракета "Содружество"


http://www.russianspaceweb.com/sodruzhestvo.html

[Ну-и-ну]

По сравнению с двухпуском А7.2В+А5.2 - красота. Всё в сравнении познаётся.

[Антикосмит]

Тризенит и пятизенит Старого.

[Старый]

Антикосмит пишет:
Тризенит и пятизенит Старого.

Дык!

[Дмитрий В.]

Старый пишет:

Антикосмит пишет:
Тризенит и пятизенит Старого.

Дык!

Не дык! Тризенит:
-  2 ступени, а не 3
-  умеренные 600-тонники, а не РД-170/171.
Так что, это "лже-Тризенит" и "лже-Пятьзенит"

[Anatoly Zak]

Дмитрий В. пишет:
Не дык! Тризенит:
- 2 ступени, а не 3
- умеренные 600-тонники, а не РД-170/171.
Так что, это "лже-Тризенит" и "лже-Пятьзенит"

Дмитрий, напомните, этот самый "правоверный" три/пять-зенит в РКК реально рассматривался или только у нас на форуме и в КБ Южное в 1980х.

[Старый]

Дмитрий В. пишет:

Старый пишет:

Антикосмит пишет:
Тризенит и пятизенит Старого.

Дык!

Не дык! Тризенит:
- 2 ступени, а не 3
- умеренные 600-тонники, а не РД-170/171.
Так что, это "лже-Тризенит" и "лже-Пятьзенит"

Разница только в умеренности движков? Я тебе её дарю раз уж нет ни сил ни средств сделать нормальный движок. Впрочем я её уже лет пять назад подарил Леву.

[pkl]

Какая красивая ракета. Вот бы её увидеть в полёте. Я бы, конечно, предпочёл "Энергию" с верхней ПН или "Вулкан". Но пусть хотя бы так - тоже здорово. И реалистично.

[Старый]

pkl пишет:
Какая красивая ракета. Вот бы её увидеть в полёте. Я бы, конечно, предпочёл "Энергию" с верхней ПН или "Вулкан". Но пусть хотя бы так - тоже здорово. И реалистично.

Дык это ж готовые баки от Протона и готовый серийный движок. Не, на этом много денег не напилишь. Не пройдёт.

[Дмитрий В.]

Anatoly Zak пишет:

Дмитрий В. пишет:
Не дык! Тризенит:
- 2 ступени, а не 3
- умеренные 600-тонники, а не РД-170/171.
Так что, это "лже-Тризенит" и "лже-Пятьзенит"

Дмитрий, напомните, этот самый "правоверный" три/пять-зенит в РКК реально рассматривался или только у нас на форуме и в КБ Южное в 1980х.

Тризенит рожден гением Старого :-)
Три - и Пятьзенит от КБЮ - это семейсто 11К37.
