Cистема эжекции для РН "Союз"

[Nicolas Pillet]

Вот фотография РН "Союз-ST-Б" на ПУ "ZLS", во Французком Гвиане.



Это система эжекции газовой защиты ?

[Вован]

Система эжекции в Куру

[Потусторонний]

Это вверху? Вся окружность?

[Вован]

Здесь видно, что форсунки по всему периметру торчат

[Потусторонний]

Здесь видно, что форсунки по всему периметру торчат

А толстая труба это вентиляция? Сдувать кислород при подготовке?

[Вован]

Толстая труба - это коллектор для подачи воздуха термостатирования в ХО ББ и ЦБ

[Потусторонний]

Спасибо!

[Старый]

Дык это ж не эжекция а инжекция. Впрыск воды в струю.

[Потусторонний]

Дык это ж не эжекция а инжекция. Впрыск воды в струю.

А буквы похожи :lol:

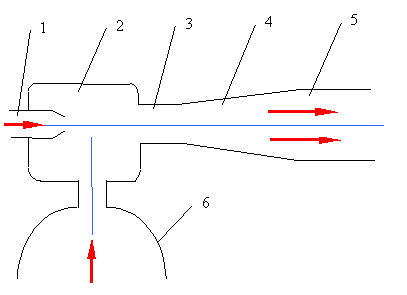

Эжекция по определению — это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении.

Это у какихто вентиляторщиков написано. Сам я ни разу это не знал. :?

[Старый]

А буквы похожи :lol:
Эжекция по определению — это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении.

Это у какихто вентиляторщиков написано. Сам я ни разу это не знал. :?

Вот именно что увлекание. А тут вода не увлекается а принудительно нагнетается под давлением.
 А эжекция применительно к Союзу это увлеканием струёй газов воздуха сверху вниз в проём между ракетой и стартовым столом, чтобы пламя не поднималось вверх к ракете.

[Потусторонний]

А Николя точно про воду спрашивал? Может про воздух?

[Старый]

А Николя точно про воду спрашивал? Может про воздух?

Вот и я думаю...

[Потусторонний]

http://www.slusili-baikonuru.ru/read.php?26,913,page=31
Если летят космонавты, то работы на старте такие.
В день пуска за 6 часов до него начинается заправка баков ракеты керосином, жидким кислородом, жидким азотом и перекисью водорода. За 2 часа до пуска приезжает экипаж, его усаживают в корабль, после чего космонавты проводят проверки систем корабля и скафандров, баки ракеты дозаправляются и подпитываются.
Примерный перечень команд на старте:
• Время до старта - 1 час 23 минуты. Начало опускания площадок обслуживания, отвода кабины обслуживания.
• Время до старта - 1 час 15 минут. Площадки обслуживания опущены.
• Время до старта - 1 час 10 минут. Кабина обслуживания в нише стартового сооружения.
• Время до старта - 55 минут. Начало контроля герметичности корабля.
• Время до старта - 50 минут. Контроль герметичности скафандров.
• Время до старта - 40 минут. Проведена проверка герметичности люков бытового отсека. Начало эвакуации людей с колонн обслуживания.
• Время до старта - 35 минут. Включена медленная музыка для экипажа на 10 минут.
• Время до старта - 30 минут. Подача воздуха в коллекторы эжекции.
• Время до старта - 22 минуты. Начало разведения колонн обслуживания.
• Время до старта - 21 минута. Система аварийного спасения (САС) взведена.
• Время до старта - 20 минут. Включен магнитофон в космическом корабле.
• Время до старта - 15 минут. Включена бодрая музыка для экипажа. Колонны обслуживания разведены. Люди с нулевой отметки эвакуированы.
• Время до старта - 13 минут. В спускаемом аппарате включены телекамеры.
• Время до старта - 10 минут. Экипаж закрыл гермошлемы.
• Руководитель стартовой группы (10-й) желает космонавтам доброго пути.
• Время до старта - 7 минут. Есть готовность ракеты-носителя к пуску.
• Время до старта - 6 минут 50 секунд. Система измерений готова.
• Время до старта - 6 минут 20 секунд. Минутная готовность.
• Время до старта - 5 минут 50 секунд. Сброс ШО объекта. Космический аппарат к запуску готов (отводится мачта от обтекателя).
• Время до старта - 5 минут 20 секунд. Ключ на старт.
• Время до старта - 5 минут 15 секунд. Протяжка-1.
• Время до старта - 5 минут 10 секунд. Продувка.
• Время до старта - 5 минут 5 секунд. Протяжка-2.
• Время до старта - 4 минуты 30 секунд. Ключ на дренаж. Есть дренаж.
• Время до старта - 3 минуты 40 секунд. Наддув.
• Время до старта - 1 минута. Сброс ШО-151.
• Время до старта – 40 секунд. Земля-борт (отводится кабель-мачта).
• Время до старта – 20 секунд. Пуск. Бортовое питание.
• Время до старта – 15 секунд. Включение эжекции.
• Время до старта – 10,8 секунды. Зажигание, кислород.
• Время до старта – 7,8 секунды. Предварительная.
• Время до старта – 2,9 секунды. Промежуточная.
• Время до старта – 0,7 секунды. Главная.
• Время до старта – 0,0 секунды. Подъем. Есть контакт подъема. Поехали!
Комментарий. За 11 секунд до КП запускаются двигатели: в турбины раскрутки насосов подается перекись водорода, в камеры сгорания подается керосин и кислород, включаются пороховые зажигающие устройства, двигатели зажигаются, давление керосина и кислорода неполное (предварительная ступень тяги), потом клапаны открываются больше (промежуточная), полностью (главная). Тяга двигателей превышает вес ракеты, и она поднимается, освобождает нижние кабель-мачты, они падают вниз с поворотом, освобождает опорные стрелы, они в виде тюльпана раскрываются, давая проход ракете.
Руководит пуском «Стреляющий», которого так назвали по аналогии с руководством пуском и боевым применением ракеты Р-7, на базе которой создана РН Союз.


ИМХО за 30 мин эжекция воздуха
за 15 сек впрыск воды



http://www.ihst.ru/~akm/12t33.htm
НАУЧНО-ТЕХНИЧЕСКИЕ РЕШЕНИЯ ПО ГАЗОДИНАМИКЕ СТАРТА ГЛАВНОГО КОНСТРУКТОРА БАРМИНА
Первый, созданный под их руководством, ракетно-космический комплекс на основе ракеты Р-7, неоднократно модернизировавшийся, включает в себя ряд принципиальных научно-технических решений по газодинамике старта (система эжекции

[Александр Ч.]

А Николя точно про воду спрашивал? Может про воздух?

Вот и я думаю...

Вот-вот, он про то, что ниже спрашивал.

[Потусторонний]

Вот-вот, он про то, что ниже спрашивал.

Эжекция должна быть по оси потока, а не поперек

Либо возух подаваемый поперек эжектируется факелами двигателей

[Старый]

Может быть воздух эжектируется и не струями двигателей а специальными эжекторами которые показаны на снимках. Но эжекция это именно это - увлечение струёй окружающей среды.

[G.K.]

Может быть воздух эжектируется и не струями двигателей а специальными эжекторами которые показаны на снимках. Но эжекция это именно это - увлечение струёй окружающей среды.

На ютубе было видео в замедленной записи   пуска Сатурна-5, так там сначала газы и пламя прут наверх, а потом их затягивает вниз. :roll:

[Старый]

На ютубе было видео в замедленной записи   пуска Сатурна-5, так там сначала газы и пламя прут наверх, а потом их затягивает вниз. :roll:

Видел. У Союза так же.

[Потусторонний]

Может быть воздух эжектируется и не струями двигателей а специальными эжекторами которые показаны на снимках. Но эжекция это именно это - увлечение струёй окружающей среды.

На ютубе было видео в замедленной записи   пуска Сатурна-5, так там сначала газы и пламя прут наверх, а потом их затягивает вниз. :roll:

http://specnabor1953.narod.ru/avtor/GrafskijPodvig.htm 1957 год  В.М. Графский Подвиг во славу Родины

15 мая ракета стартовала успешно, но разрушилась в полете. Но и это был уже большой успех. Наземный стартовый комплекс работал достаточно надежно. Но отдельные моменты продолжали волновать конструкторов. Выявилось, например, еще одно непредвиденное явление - ракета стартовала, окруженная морем огня. Оказалось, что в кольцевом пространстве между ракетой и воротником образуется в первые секунды работы двигателей восходящий поток, увлекающий частицы несгоревшего топлива вверх. Температура в районе "силового пояса" стартовой системы оказалась около +250° С. С.П. Королев понял, чем это грозит. Начались упорные поиски решения этого вопроса. Сначала пытались сбить восходящий поток пламени водой, создавая водяную завесу, но этот вариант оказался неэффективным. В дальнейшем была отработана азотная система, которая создавала до включения зажигания организованный поток азота в сторону лотка. Этим потоком пламя увлекалось вниз. Так родилась новая система – система эжекции.

Нужно искать откуда газ-воздух идет вниз (то что показал Николя направлено поперек)
Неужели толстая труба? Вован определил ее как термостатирование.

[m-s Gelezniak]

Система эжекции в Куру

Термин всё же использован неверно. Это (жидкостная) водяная завеса. Защита стенок, снижение темперетуры пристеночного слоя, шумодав.
