Polyus / Mir-2

[Bart Hendrickx]

Извините, прежнее сообщение мое.

[Andy_K64]

Наверное все же имеется в виду "Заря", она же ФГБ?

Нет. Имеется в виду тот блок который был запущен вторым и который по внешнему виду похож на ББ Мира.

Этот "блок" называется Служебный модуль "Звезда", в обиходе СМ. И изначально он делался как дублер базового блока станции"Мир" на сучай его потери при выведении. Потом уже его стали переделывать в базовый блок "Мира-2" и далее уже в СМ МКС.

[Старый]

Этот "блок" называется Служебный модуль "Звезда", в обиходе СМ. И изначально он делался как дублер базового блока станции"Мир" на сучай его потери при выведении. Потом уже его стали переделывать в базовый блок "Мира-2" и далее уже в СМ МКС.

Ну, правильно...

[Вадим Лукашевич]

Я тут вспомнил, с чего начался сей топик - с наличия двух названий на борту "Скифа-ДМ", и решил оживить тему анимацией. Теперь можно зрить два названия во всей красе...

О как!

PS: кстати, в энциклопедии "Пилотируемая космимонавтика", которая должна выйти в НК в феврале и печатается с использованием новых полиграфических "ноу-хау", помимо этой анимации с лучшим разрешением будет и еще несколько на 346, 349 и 354 страницах (причем если позволит смета расходов, то 354 страница кроме двух эффектных анимаций будет содержать еще и 18-минутное звуковое оформление).

[Старый]

Вадим, а вы не знаете почему он всётаки такой чёрный?

[X]

Старый "добрый" Вэйд:
http://astronautix.com/craft/mir2.htm



Мир-2 под "энергию".

Кроме этого еще где-то про это читал...

[Andy_K64]

Это фантазия. Удивительная помесь Фридом, Мира-2 и "Полюсов"

[Bell]

Самое интересное, что 4 "локатора" на концах - концентраторы энергоустановки.


Не, химера конечно знатная  :lol:

Товарищ наверно имел в виду вот это:


и это:
http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?t=782&postdays=0&postorder=asc&start=120

ЗЫ. А! Не! Что ли у Гудилина был рисунок из проекта Мира-2 с именно такими большими модулями. Полюс здесь непричем - чую  модули слизаны именно с того рисунка.

[Старый]

Старый "добрый" Вэйд:
http://astronautix.com/craft/mir2.htm

Мир-2 под "энергию".
Кроме этого еще где-то про это читал...

Вэйду и с3.14здеть недолго. Хотя как обычно у него "в первом приближении" всё правильно. Наверняка и такой вариант рассматривался...

[Лютич]

Есть "вэйдообразное" и здесь: http://www.novosti-kosmonavtiki.ru/content/numbers/212/02.shtml

Вторая картинка сверху.

[Bell]

Да-да! Вот он какой - северный олень

[X]

Большой «Мир-2»

   Еще в 1984 г. появились новые планы использования ББ №12801. Тогда в «Энергии» началась предварительная проработка проекта Орбитального сборочно-эксплуатационного центра (ОСЭЦ). Проект появился как ответ на начало в 1981 г. в США проработок большой космической станции, получившей позднее название Freedom. Задачей ОСЭЦ была определена сборка и развертывание крупногабаритных конструкций и обслуживание спутниковых систем, включая их ремонт. ОСЭЦ должен был иметь разветвленную орбитальную инфраструктуру, включая заправочные станции, ремонтные стапели, буксиры по доставке к нему космических аппаратов и спутников. Развертывание ОСЭЦ планировалось начать с запуска Жилого модуля №12801. Основные же элементы должны были выводиться потом с помощью создаваемой РН «Энергия».

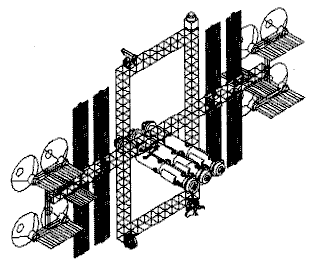

Проект большого «Мира-2» (в конечной конфигурации), так и оставшийся
мечтой конструкторов.

   В 1985–86 гг. проект претерпел эволюцию: уточнялись задачи, менялись концепции. В декабре 1986 г. «Энергия» разработала техническое предложение по станции 180ГК «Мир-2», которая должна была стать первым этапом к созданию ОСЭЦ. 14 декабря 1987 г. первый заместитель генерального конструктора НПО «Энергия», главный конструктор Ю.П.Семенов утвердил эскизный проект «Мира-2». Однако лишь 25 декабря 1989 г. вышло решение Государственной комиссии Совета Министров СССР №419 о развертывании работ над «Миром-2».
   Станция имела массу 123 т, объем гермоотсеков – 360 м3, мощность системы энергопитания – 100 кВт, экипаж 3–6 человек.
   Начало строительства станции должен был положить запуск в августе 1993 г. ракетой-носителем 8К82К «Протон-К» на орбиту с наклонением 65° Жилого модуля 17КС №12801. К нему в октябре 1993 г. планировалось пристыковать базовый модуль станции (МоБ) в составе грузового транспортного аппарата снабжения ГТА-С №1 массой ~90 тонн, запускаемого на РН 14А10 (один из вариантов РН «Энергия» с блоком доразгона на базе блока ДМ разработки НПО «Энергия»). Тем самым была бы создана база для развертывания станции «Мир-2».
   Затем до июня 1994 г. должно было завершиться создание орбитальной станции «Мир-2» первого этапа и бортовой электростанции. Для этого планировалось развернуть на «Мире-2» энергетический модуль, состоящий из большой фермы с поворотными солнечными батареями.
   Для доставки на станцию различных полезных грузов и экипажей должны были использоваться орбитальные корабли 11Ф35 «Буран», грузовые транспортные корабли 11Ф615А75М «Прогресс М2» (естественно, только грузов), многоразовые пилотируемые корабли 14Ф70 «Заря». По предварительным прикидкам, для снабжения «Мира-2» в год требовалось два запуска МПК «Заря», три запуска ТКГ «Прогресс М2» и один-два запуска ОК «Буран». Однако в эскизном проекте 180ГК декабря 1987 г. рассматривалась возможность использования вместо корабля 14Ф70 модифицированного транспортного корабля 11Ф732, выводимого ракетой-носителем 11К77 «Зенит-2», или штатного транспортного корабля 11Ф732, выводимого РН 11А511У2 «Союз-У2». Высота рабочей орбиты станции планировалась 400–450 км.
   Доминирующей конфигурацией станции «Мир-2» на первом этапе развертывания была 14Ф70 + 17КС №12801 + МоБ + 11Ф615А75М. Масса такой связки составляла бы 123 т (19 т – 17КС №12801, по 14 т – «Заря» и «Прогресс М2», 76 т – базовый модуль). На первом подэтапе (октябрь–декабрь 1993 г.) солнечные батареи базового модуля должны были быть развернуты в районе «шейки МоБ». На втором подэтапе (январь–март 1994 г.) солнечные батареи планировалось перенести на развернутую ферму. На третьем подэтапе (апрель–май 1994 г.) площадь солнечных батарей должна была увеличиться и планировалось начать установку нижней фермы.
   В 1994–97 гг. строительство «Мира-2» должно было включать запуски к нему технологического модуля (в составе ГТА-С №2), модуля целевой служебной аппаратуры (ГТА-С №3), биотехнологического модуля (ГТА-С №4). Кроме того, планировалось установить на главной ферме, кроме восьми больших СБ, еще и восемь солнечных газотурбинных установок ГТУ, а также собрать платформу научной аппаратуры (в виде прямоугольной фермы вокруг модулей станции).
   В 1997–2000 г. на базе «Мира-2» должно было начаться создание ОСЭЦ. Для этого планировалось запустить еще четыре больших модуля в составе ГТА-С: главный центральный модуль со служебными системами, модуль с мобильным транспортным аппаратом, заправочный модуль, модуль ТОР – технического обслуживания и ремонта. Кроме того, на ОСЭЦ должны были быть доставлены средства обслуживания: автоматический космический аппарат обслуживания (АКО), телеоператор, буксиры на химическом и ядерном топливе, а также буксиры, работающие на солнечной энергии, и средства хранения компонентов топлива и заправки. На ОСЭЦ планировалось развернуть ангар-хранилище и строительно-монтажный комплекс. Для перемещения экипажа за бортом и при проведении ремонтно-профилактических работ с КА предполагалось использование новых скафандров с СПК.
   В декабре 1989 г. началась работа по доработке изделия 12801 в интересах программы 180ГК. В частности, предлагалось установить на нем вместо шести пассивных стыковочных узлов ССВП четыре андрогинных периферийных ССПП (два – по оси, два – снизу и вверху ПхО). Вместо одного бокового ССВП (по IV плоскости) планировалось установить люк диаметром 1 м для выходов в открытый космос, вместо же второго бокового ССВП – приварить гермокрышку. Также необходимо было заварить нишу под ставший ненужным привод солнечной батареи по III плоскости.
   Состав аппаратуры 128-го изменился еще больше: изменялись радиотелеметрические системы БР-9ЦУ-5 и БИТС 2-3 на единую БИТС 2М, вместо приборов и антенн системы «Антареса» (включая ОНА) предполагалось для связи через спутник-ретранслятор установить аппаратуру «Квант ОК». Значительные изменения претерпевала система «Курс»: антенны ЗАО/ВКА и 2АР-ВКА на ПхО менялись на АКР/ВКА и устанавливались приборы оптического канала системы «Курс». Добавлялись мишени РУСЗ и МТС для стыковки «Бурана», а также добавлялись телекамеры для контроля стыковки модулей к боковым агрегатам с помощью манипулятора ОК. С борта 128-го исчезли приборы и фидеры системы «Игла» и БЦВМ «Аргон 16М». Пульты управления «Плутон» для системы управления бортовым комплексом менялись на более совершенные «Меркурий». Вместо внутреннего контура охлаждения КОХ-В, агрегатов БКВ-2 и БКВ-3 системы терморегулирования ставились два агрегата системы кондиционирования воздуха СКВ-1 и дополнительные теплообменники.
   В 1990 г. начались работы по выпуску конструкторской документации на эти изменения. Надо сказать, что часть из них потом перешла на Служебный модуль. Однако официально работы по созданию Базового блока станции «Мир-2» были узаконены лишь приказом МОМ №178 от 22 ноября 1990 г.
   Однако, как и в случае Freedom'а, реализовать не только ОСЭЦ, но даже развернуть «Мир-2» образца 1987 г. не удалось. Слишком уж гигантская замышлялась станция. После бессмысленной реализации программы «Буран» очень трудно было обосновать необходимость создания такой дорогой и трудоемкой станции. Она была бы не по карману даже СССР. Потому «гигантский» «Мир-2» умер даже раньше СССР. Тем более что из года в год финансирование космонавтики сокращалось. Потому уже в 1991 г. никто всерьез не говорил о развертывании «Большого Мира-2».

[Bell]

Здесь
http://www.novosti-kosmonavtiki.ru/content/numbers/212/02.shtml
есть табличка "Станции типа ДОС" и вот что в ней написано:

Заводской № Официальное название
17К №12401 ___ Салют-4
17К №12501 ___ Салют-6
17К №12502 ___ Салют-7
17КС №12701 __ Мир
17КСМ №12801 _ Звезда

А где 17К(С) №12601
Или это базовый модуль глушковского ПОСа?

[Старый]

Заводской № Официальное название
17К №12401 ___ Салют-4
17К №12501 ___ Салют-6
17К №12502 ___ Салют-7
17КС №12701 __ Мир
17КСМ №12801 _ Звезда
А где 17К(С) №12601


А может вместо него 12502?

[Старый]

Да-да! Вот он какой - северный олень

У Вэйда три больших модуля соединены в пакет.

[Вадим Лукашевич]

А где можно взять эту картинку с хорошим разрешением?
Киньте адресок...

[Старый]

Вадим, у вас нет данных, почему Полюс покрасили в чёрный цвет?

[Вадим Лукашевич]

Вадим, у вас нет данных, почему Полюс покрасили в чёрный цвет?

К сожалению, нет...
Самому интересно. Есть только общее соображение о том, что на крупном объекте черного цвета как правило, не видны отдельные детали - только силуэт. Именно поэтому в черный цвет красят изделия ну суперсекретно-скрытые. Типа на шего С.37 "Беркут", военных судов или всяких там стелсов. А чтобы Марк Вэйд не расстаивался, ему подкинули серебрянкой имя "Мир-2". Но это мои измышления, не более

[Лютич]

А где 17К(С) №12601

А может, это на его базе хотели делать "наш ответ Хабблу"?

[Старый]

Есть только общее соображение о том, что на крупном объекте черного цвета как правило, не видны отдельные детали - только силуэт.

Вроде на этом агрегате и не было какихто особых деталей которые можно было бы увидеть.

Именно поэтому в черный цвет красят изделия ну суперсекретно-скрытые. Типа на шего С.37 "Беркут", военных судов или всяких там стелсов.

Стелс известно почему покрасили - чтоб не было видно ночью.

 С Полюсом полнейшие непонятки. Единственное разумное что мне приходит в голову - чтоб не был так ярко виден в оптическом диапазоне, то есть чтоб не выглядел на небе яркой звёздочкой. Но нахрена это? Если только от наблюдателей-любителей спасаться, НОРАД то локаторами пользуется. Да и не было в те времена среди любителей моды выслеживать неизвестные спутники.
 В то же время чёрная окраска создаст существенные проблемы с терморегулированием: на солнце будет сильно нагреваться а в тени лучше остывать.
