Merlin-1

[Потусторонний]

В фейсбук постил пользователь Спейсекс

[hecata]

Они что, перешли от наборной трубчатой стенки к фрезерованной? Это, блин, очередная маленькая революция и признание отечественных инженерных решений будет.

ЗЫ: Стенд выглядит как галерея современного искусства %)

[Salo]

[Salo]

На Facebook-е опубликовали фотографию прожига Merlin-1D на новом стенде. Первое, что бросается в глаза - сопло снаружи гладкое, упрочнительные кольца исчезли. И еще, кажется, топливный коллектор сместился вниз сантиметров на десять, но тут я не уверен.

Да, сместился.

[hecata]

Вообще, КС заметно другую конструкцию имеет.

[Salo]

И критика явно шире:

[Старый]

И критика явно шире:

Это на критике снаружи какаято цилиндрическая накладка.

[hecata]

Совместил два двигателя в фотошопе - у кого он есть, может поиграться, http://rghost.ru/25677521

[hecata]

В целом можно сказать, что геометрия: критика одинаковая, КС примерно одинаковая, а вот расширяющаяся часть сопла - разная. У D поуже и подлиннее. Все это плюс-минус лапоть, ибо ракурс слегка разный.

Конструкция же отличается и значительно, но это и без фотошопа видно.

[Salo]

http://www.facebook.com/media/set/?set=a.10150964581395131.767931.353851465130&type=1

Merlin-1D:




КС Merlin-1C:

[Salo]

http://www.youtube.com/watch?v=0780ZGGC1Mg&feature=player_embedded#!
http://www.youtube.com/watch?v=lc8Lzsz5keM&feature=player_embedded
http://www.kcentv.com/story/16083308/spacex-counts-down-to-projected-expansion

[Потусторонний]

http://forum.nasaspaceflight.com/index.php?topic=27520.msg844300#msg844300

For the purposes of this estimate, 6 flights per year for 2 years.

So anyone could estimate the unit procurement cost for about a dozen RS-68A, 2 dozen J2X and 5 dozen Merlin-1D for a dozen flights deployed from the Stratolaunch carrier.
    Never mind the additional development cost of a new LV, especially the more costly hydrolox versions.

Based on the numbers I have:
RS-68A : $25 mil per launch
J-2X: $40 mil per launch
Merlin 1D: $35 mil per launch

Один Merlin 1D  35/5= $7 mil per launch

[чайник17]

Один Merlin 1D  35/5= $7 mil per launch

Нехилая накрутка получается. Обычный F9 стоит ~60 M$ и включает 10 двигателей, + баки/межбаки/обтекатель, система управления и даже запуск...
http://www.spacex.com/falcon9.php
Price*   $54M - $59.5M
*Standard launch prices for 2013. Please contact us for details at sales@spacex.com

[чайник17]

Ну или чтоб уж точно 1D, возмём FH -
125 M$/ 28 шт. 1D  = 4.5 M$ за штуку, считая всё остальное в FH бесплатным.  :shock:
Похоже, 7 M$ за один 1D это около 50% накрутки. А может и все 100...

[Потусторонний]

Ответ зачинщика бучи Дауникса

I'm just using what numbers I have, which are extrapolated from current launch costs.  Remember, this is for a vac engine, so would be technically for the Merlin 1DV, which would be more expensive than the ground-lit units.

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=862007#862007

[Salo]

http://www.facebook.com/photo.php?fbid=10151177263585131&set=a.10150303260090131.563831.353851465130&type=1&theater

Superwide shot of a Merlin 1C engine for a future flight test firing at our TX rocket development facility earlier this month!

[Seerndv]

http://www.facebook.com/media/set/?
КС Merlin-1C:

- а что оне прокладку через ж поставили?
Или это просто демонстрационный образец?

[Salo]

http://www.spaceflightnow.com/falcon9/003/120203update/

Technicians will also conduct precautionary inspections looking for delamination in the Falcon 9 rocket's kerosene-fueled Merlin engines[/size]

Позапрошлогодняя история имеет продолжение?

[Salo]

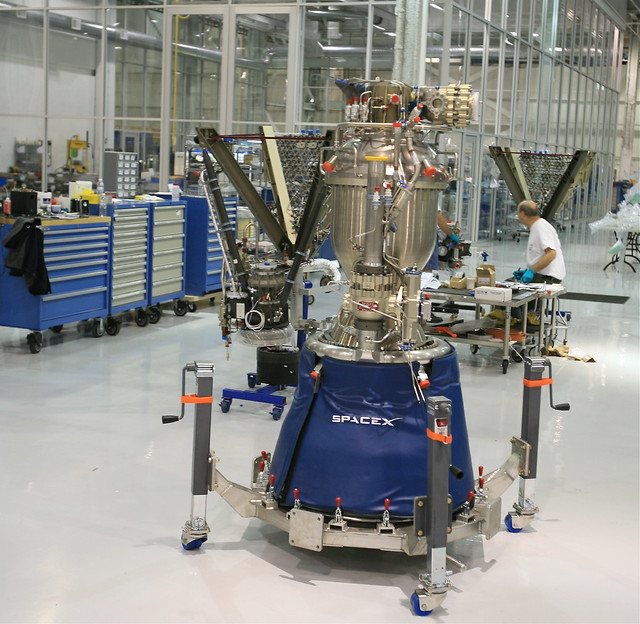

http://www.flickr.com/photos/jurvetson/2997976816/sizes/l/in/photostream/

[Salo]

Год назад:


И сегодня:
http://www.spacex.com/falcon9.php

Sea Level Thrust :    147,000 lbf
Vacuum Thrust:    161,000 lbf
Sea Level Isp:    282s
Vacuum Isp:    311s

Цифры левые, поскольку либо вакуумный УИ ниже на 2 с, либо земной выше на те же 2 с.

Видимо несколько завышена земная тяга:
1320,000 lbf / 9 = 146 670 lbf

и вакуумный УИ:
146 670 lbf / 282 с *310 с = 161 230 lbf
