Модернизация Бриз-М

[Штуцер]

Разработчик ракеты "Союз-5" Радугин с 10 сентября переходит из РКК "Энергия" в S7 Space

О как. Это тот же Радугин?

[Дмитрий В.]

Разработчик ракеты "Союз-5" Радугин с 10 сентября переходит из РКК "Энергия" в S7 Space

О как. Это тот же Радугин?

Тот же. "Летун"

[Дмитрий В.]

Задачей данного изобретения является получение разгонного блока

Среди соавторов нет ни одного из двигательного комплекса.
А.И. Киселев
А.А. Медведев
А.К. Недайвода
В.К. Карраск
И.М. Востриков
О.И. Давыдов
Г.Д. Дермичев
Е.С. Кулага
С.А. Петроковский
И.С. Радугин
Н.В. Мотовилова

Мотовилову не знаю. Она наверно основной конструктор.

Всю "вертикаль" власти в соавторы собрали?

[Штуцер]

Задачей данного изобретения является получение разгонного блока

Среди соавторов нет ни одного из двигательного комплекса.
А.И. Киселев
А.А. Медведев
А.К. Недайвода
В.К. Карраск
И.М. Востриков
О.И. Давыдов
Г.Д. Дермичев
Е.С. Кулага
С.А. Петроковский
И.С. Радугин
Н.В. Мотовилова

Мотовилову не знаю. Она наверно основной конструктор.

Всю "вертикаль" власти в соавторы собрали?

Ну это в традиции конторы
Челомей Полухин Миркин, ... книга.
Полно авторских.
Но там не вертикаль. Ниже руководства Три направления.
Проектное, прочнисты и корпусники.

Двигателистов нет.
Знаете , почему?
Потому что бак не входит в состав двигательной установки.

[Мистер Сидр]

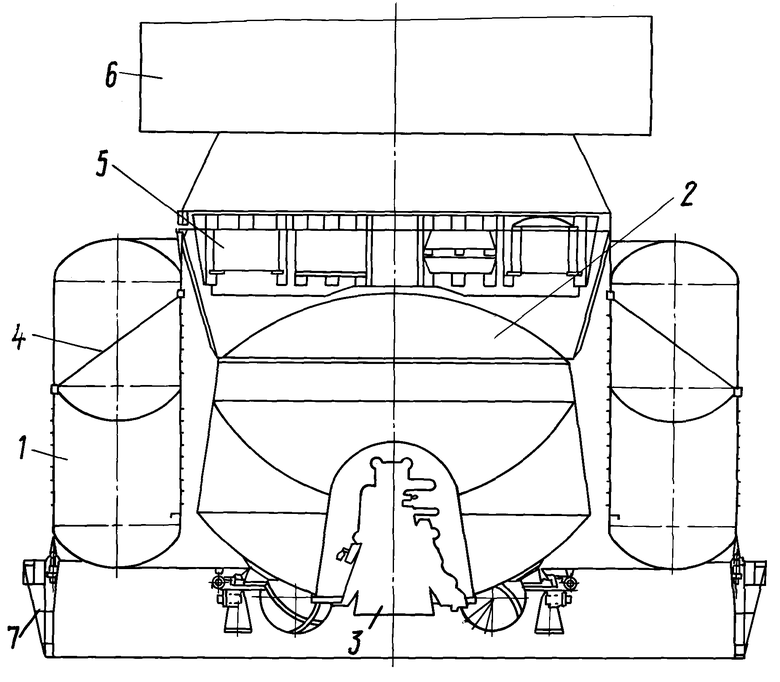

На чертеже показан общий вид
Приборный отсек 5 установлен сверху на топливном баке второй ступени и закреплен по верхнему стыку внутренней оболочки торового бака первой ступени, что обеспечивает разгрузку второй ступени от сжимающих усилий.

Ерундистика, зачем тянуть силовой конус ЦБ аж до самого верха? Упор должен быть в нижний край силового шпангоута, как показал жёлтым
И вообще ЦБ кривой, по конусу, зачем там конус если должен быть цилиндр?

[Старый]

Ерундистика, зачем тянуть силовой конус ЦБ аж до самого верха?

До переходника ПН.

[Штуцер]

, зачем там конус если должен быть цилиндр?

 Да.
Присоединяюсь к вопросу.

[simple]

Ерундистика

вроде все логично

[freinir]

, зачем там конус если должен быть цилиндр?

Да.
Присоединяюсь к вопросу.

Да блин, с какого фига на Бризе такой интересный конус???

[Iv-v]

зачем там конус если должен быть цилиндр?

Центральный бак за верхний шпангоут подвешен к дополнительному баку. Поскольку их диаметры разные, то получается конус, а не цилиндр. Были бы одинаковые диаметры, был бы цилиндр.

[simple]

Да блин, с какого фига на Бризе такой интересный конус???

бриз подвешен, и конусы экономно добавляют жесткости, чтобы при вибрациях не биться об стенку внешнего цилиндра.
аналогично спутнику под го.

[Старый]

Центральный бак за верхний шпангоут подвешен к дополнительному баку. Поскольку их диаметры разные, то получается конус, а не цилиндр. Были бы одинаковые диаметры, был бы цилиндр.

Заодно на этот же шпангоут опирается переходник ПН.

[Старый]

Точно такая же картина как блок Д подвешен в среднем переходнике.

[Мистер Сидр]

зачем там конус если должен быть цилиндр?

Центральный бак за верхний шпангоут подвешен к дополнительному баку. Поскольку их диаметры разные, то получается конус, а не цилиндр. Были бы одинаковые диаметры, был бы цилиндр.

Так надо было на ЦБ делать цилиндрический бак чуть меньшего диаметра чем ДТБ. А в верхней части сделать коническую проставку. Так было бы чуть меньше массы

[Штуцер]

Смотрю ютуб.
И вдруг, что там слева? Бриз !
Вы не можете просматривать это вложение.

[Iv-v]

Так надо было на ЦБ делать цилиндрический бак чуть меньшего диаметра чем ДТБ.

Но ведь его не делали, а взяли готовый. Конический по форме обтекателя.
И изначально там он, кстати, опирался нижним штангоутом, а не висел. Подвесить для этого непредназначенное - смелый был шаг.

[Мистер Сидр]

Так надо было на ЦБ делать цилиндрический бак чуть меньшего диаметра чем ДТБ.

Но ведь его не делали, а взяли готовый. Конический по форме обтекателя.
И изначально там он, кстати, опирался нижним штангоутом, а не висел. Подвесить для этого непредназначенное - смелый был шаг.

Ух ты, вот этого не знал! Благодарю

[Штуцер]

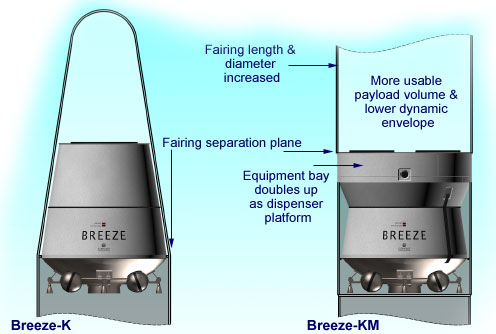

Конический по форме обтекателя.

Изначально обтекатель был такой

[Штуцер]

Вот скрин с видео Вадима Лукашевича.
1987 год, МИК 92А50, закрытая выставка военно космической техники.
1. В центре - макет Скифа Д
2. Слева пара УСов.
3. Слева вверху 14Ф11, вверх двигателями. Макет. В металле тогда не было.

[Штуцер]

Вы не можете просматривать это вложение.
