Пороховые ракетные двигатели

[Salo]

http://www.russianarms.ru/forum/index.php?topic=1147.0

3Д-16 - твердотопливный ракетный двигатель боевой ступени БРПЛ 3М-17

[Petrovich]

Значит автор картинок видимо додумал эти РДТТ по бокам.

Да!!!

Так додумал, что кочуют они начиная с ,,Красной книги,,  (1985г.) :wink:
... и на макете КК Леонова в музее на корабле ,,Виктор Пацаев,, ...



Искал я года 4 назад (когда  Восход-2 делал), что и как там
в этом цилиндре на СА. Не нашел...
Сейчас похоже информации не добавилось  :cry:

[Salo]

http://88.210.62.157/content/numbers/238/33.shtml

Блок схода с орбиты (БСО): 1 – ТДУ;
2 – баки двигателей СУС;
3 – ЖРД СУС; 4 – двигатель мягкой
посадки; 5 – отсек парашютной
системы; 6 – запасной люк;
7 – входной люк;
8 – элемент конструкции;
9 – теплозащитный экран;
10 – переходной люк (открыт);
11 – навесной отсек СЖО;
12 – гильотина обрезания
трубопроводов и кабелей ввода;
13 – кресла экипажа (откинутые);
14 – отстреливаемый обтекатель с
оптическим ориентиром; 15 – пульты
управления; 16 – сбрасываемый носок;
17 – датчики потока.

http://88.210.62.157/content/photogallery/gallery_098/index.shtml
11Ф74 ВА нелетавший №5116500103.1 Тормозная двигательная установка:

[Salo]

http://88.210.62.157/content/photogallery/gallery_098/index_2.shtml

Двигательная установка системы мягкой посадки (ДУМП) ВА



Сопла двигателей системы мягкой посадки ВА

[Salo]

И индекс у него 11Д848 :idea:

[Старый]

Так додумал, что кочуют они начиная с ,,Красной книги,,  (1985г.) :wink:

Раньше. С книги Феоктистова "Космолёты" или чтото в этом духе.

[Salo]

http://88.210.62.157/content/photogallery/gallery_098/index_2.html
11Ф74 Табличка на системе жизнеобеспечения ВА

[Salo]

А какой индекс у ДУ САС ВА?

[Salo]

Старый пишет:

По запросу "11Д481" Яндекс пятой ссылкой выдаёт "ГОДОВОЙ ОТЧЕТ
о хозяйственной деятельности
Открытого акционерного общества «Машиностроительное конструкторское бюро «Искра»"

1.Производство основной продукции: двигателей (31ДТ, 78ДТ, 542, 9ТК1Д, 3Л-80, 15Д4, 8Д84, 522, 14Д50, 524, 541 и др.), двигательных установок систем аварийного спасения и мягкой посадки (855М, 860М, 11Д839М), газогенераторов (577, 518, 519, 521 и др.).
7. Сертификация ПРД 8Д84.00 и 15Д4.00 для изделий РН "Протон".
9. Обеспечение летных испытаний изд. 855М, 860М, 11Д839М.00, 11Д839М.1.00 в составе изд. 11Ф732.
13. Переиздание конструкторской и эксплуатационной документации на ПРД 11Д841, 11Д842, 11Д843, 11Д846, 11Д847 и 11Д848.

Salo пишет:

Тоже ничего больше не нашёл.

Вован, не томите: для чего эти двигатели?

Вован:

Я из отчета и взял перечень ПРД. Есть подозрение, что это тормозные ПРД для УР-100 и ее модификаций. Или ДУ увода КА УС

А не связано ли переиздание документации с деятельностью Эскалибур-Алмаз? :roll:

[Petrovich]

Так додумал, что кочуют они начиная с ,,Красной книги,,  (1985г.) :wink:

Раньше. С книги Феоктистова "Космолёты" или чтото в этом духе.

Может быть... Книга Феоктистова ведь тоже начала 80-х.
Наши СМИ вообще очень долго обходили стороной конфигурацию Восхода (та же модификация Востока)  :wink:
Из ,,Науки и Жизни,, 60-х про выход Леонова...

[Salo]

История САС

[Salo]

http://88.210.62.157/content/photogallery/gallery_031/pages/IMG_2858.html


8К66 Р-26 2-я ступень. Тормозной двигатель.

Ракетный двигатель РД-271



Двигатель имеет кососрезанное сопло под углом 200 к оси двигателя.

[Salo]

[Вован]

Из Технического описания Р-16У

[Salo]

http://lib.rus.ec/b/172754/read



Рис. 7. Спускаемый аппарат межпланетной станции Марс-3»:

1 — аэродинамический тормозной конус;
2 — РДТТ ввода в действие вытяжного парашюта;
3 — РДТТ перевода аппарата на траекторию спуска;
4 — основной парашют; 5 — спускаемый аппарат

[Salo]

Кафедра №601 МАИ — «Космические системы и ракетостроение»
http://russos.livejournal.com/742445.html

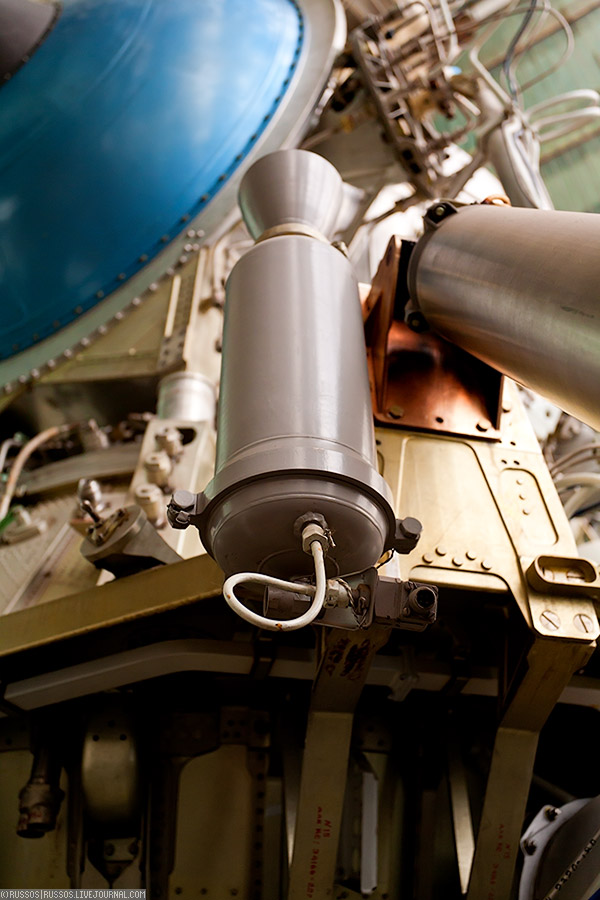

Лунный корабль (посадочный) 11Ф94. Двигатель прижатия:

[Petrovich]

Оно же, но крепление другое (угол тоже).
Так и не знаю, как оно должно было быть на летных экземплярах...

[Lev]

[m-s Gelezniak]

Оно же, но крепление другое (угол тоже).
Так и не знаю, как оно должно было быть на летных экземплярах...
---

http://fotkidepo.ru/photo/371933/6079B8MahXc4Dt/523736w.jpg
