Н1М ,май 1969.

[Владимир Шпирько]

Добавлю: Самин - смесь триэтиламин+ксилидин (топливо в ПВОшных ракетах)

Горючее в старых, снятых с вооружения ПВОшных ракетах.

Это у нас снятые... А так по миру их полно. Например С-200В (5В28)Польша только в 2023г передала Украине.  А в Средней Азии еще стоят, Остались ли в Ираке не знаю, но еще 2023г были... А С-75 кроме Средней Азии еще есть во Вьетнаме, Египте.

[zero17]

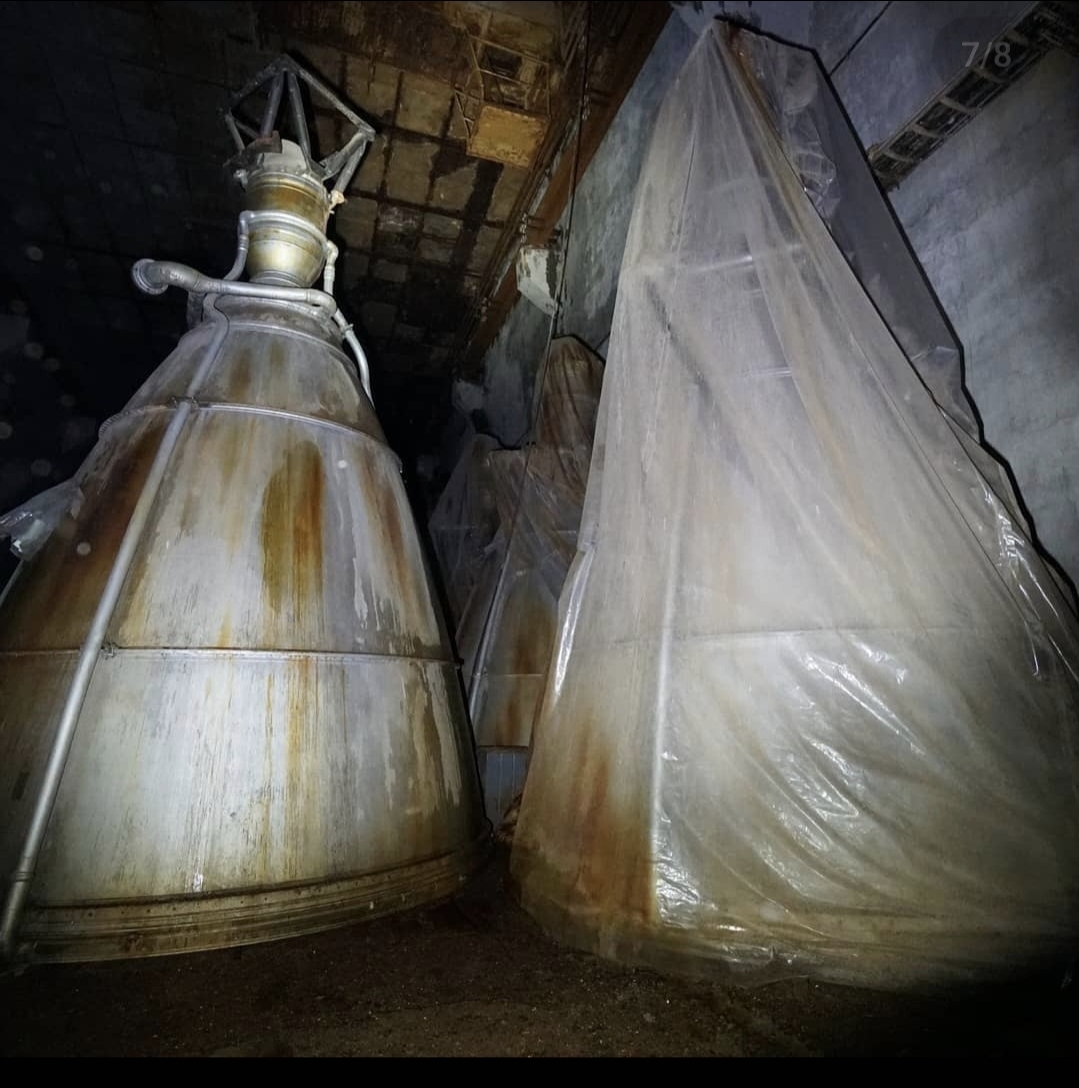

двигатель 2-й ступени

[zero17]

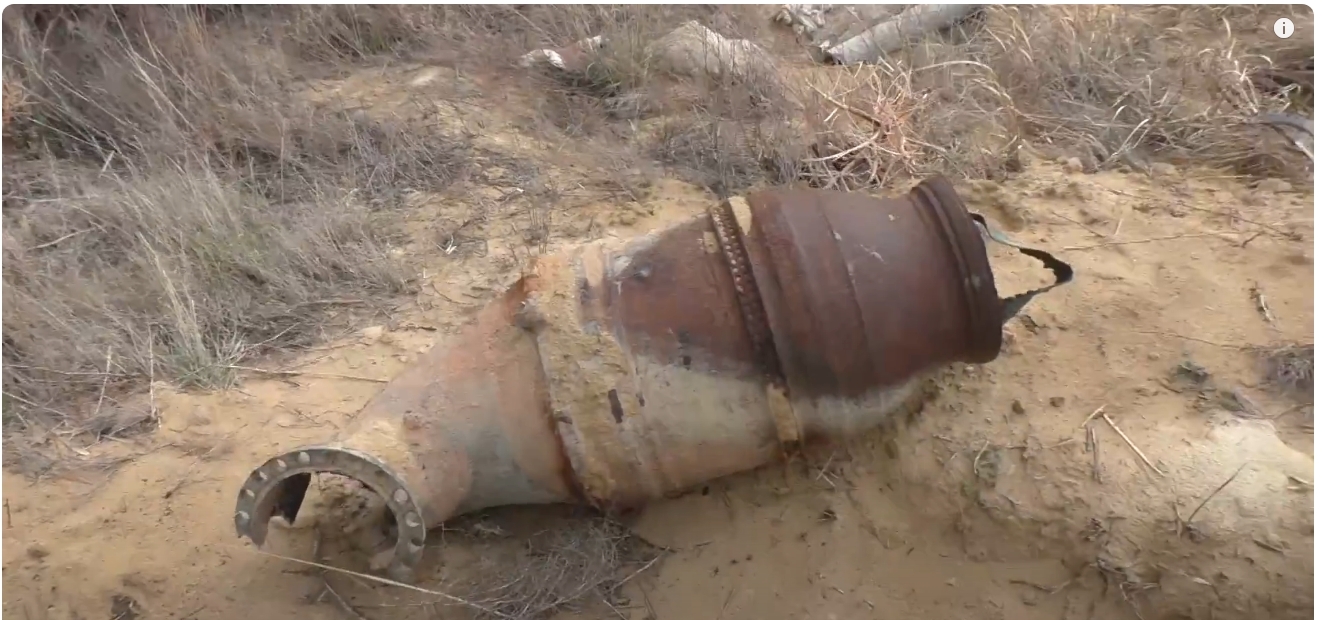

фрагмент двигателя неизвестно какой части

[Александр Геннадьевич Шлядинский]

Камера сгорания

[zero17]

отработка сброса обтекателя

[zero17]

[zero17]

[Штуцер]

фрагмент двигателя неизвестно какой части

Камера сгорания с дожиганием.

[zero17]

[Шамс]

Недавно из РККЭ привезли копию 1-го тома эскизного проекта Н-1М.
Фото не очень, но впервые вид снизу.

[Nick Stevens]

Я попытался улучшить качество изображения.
Вы не можете просматривать это вложение.

[Nick Stevens]

А вот увеличенная версия, созданная с помощью искусственного интеллекта. Искусственный интеллект часто хорошо работает с диаграммами, но это изображение следует использовать с осторожностью.

Вы не можете просматривать это вложение.

[Шамс]

Думаю, что мы закажем фото в хорошем качестве.
Но опять время. РККЭ сделают не быстро.

[Дмитрий В.]

Страшненькая она, конечно

[Molodoy]

Недавно из РККЭ привезли копию 1-го тома эскизного проекта Н-1М.
Фото не очень, но впервые вид снизу.

Интересно, с таким расположением двигателей управляли так же разнотягом?

[Дмитрий В.]

Недавно из РККЭ привезли копию 1-го тома эскизного проекта Н-1М.
Фото не очень, но впервые вид снизу.

Интересно, с таким расположением двигателей управляли так же разнотягом?

Конечно. Карданных вариантов НК-33 и 43 не было

[Nick Stevens]

Что здесь происходит?
Вокруг основного корпуса равномерно распределены шесть пар продолговатых элементов.

Может быть, это пары решетчатых плавников?

Я также заметил, что внутренний край прямой и, похоже, между ними и изогнутой линией основного корпуса остается зазор.

Возможно, мне следует набраться терпения и дождаться изображений лучшего качества, воздерживаясь от спекуляций...

Вы не можете просматривать это вложение.

[simple]

Что здесь происходит?

по аналогии со старым проектом, это точки опоры

[WkWk]

Боюсь представить что авторы проекта употребляли

[simple]

Боюсь представить что авторы проекта употребляли

решение гениальное, и плечо больше и точность управления выше и донного сопротивления нет, возникает вопрос, почему сразу так не сделали
