Н1М ,май 1969.

[Шамс]

Сергей, а есть что-то ещё из аванпроекта по Н-1М кроме того отрывка по технологии, что Вы выложили в мае?

В РГАНТД есть только два документа:
Ф. 213 Оп. 5-1 Д. 215 Научно-производственное объединение <Энергия> МОМ СССР (п/я В-2572, ЦКБЭМ). Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год. Листов - 99.
Ф. 213 Оп. 5-1 Д. 216 Научно-производственное объединение <Энергия> МОМ СССР (п/я В-2572, ЦКБЭМ). Аванпроект ракетно-космической системы Н-1м. Том 20  кн. 2. Выбор линии связи  и антенны. 1969 год. Листов - 92.

Афигеть! 20 томов! И это всё, что сохранилось? Причем, в фонде 213 - МНТС при Академии наук.
Значит, всё остальное уничтожили что ли. Зачем? Почему такое наплевательское отношение к собственной истории.
Я этого никак до сих пор понять не могу.

[Шамс]

Оба дела рассекречены и находятся в открытом доступе.

[Шамс]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

[Арсений]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Никаких визуализаций нет ?

[Шамс]

Афигеть! 20 томов! И это всё, что сохранилось? Причем, в фонде 213 - МНТС при Академии наук.

А может они ещё секретны и лежат в описи 2с-1?
А так да, если не там, то жаль что первые тома не сохранились

Может, но вряд ли. В секретных что-то военное, скорее всего.

[Шамс]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Никаких визуализаций нет ?

Нет, к сожалению.

[Дмитрий В.]

Проект Н-1М (наряду с Н-1Ф) просуществовал несколько лет. Первые проработки ещё при СП, в 1965 г:
"9 ноября 1965 г. был завершен технический отчет в четырех книгах с восемью приложениями
"Возможности совершенствования летно-тактических характеристик изделия 11А52". В четвертой книге
были даны проектные чертежи рассмотренных модификаций носителя."

Концепция 1965 г. базировалась на использовании на 1-й ступени 30 форсированных до 250 тс ЖРД НК-15 + водород на верхних ступенях. В частности, для 3-й ступени планировался Блок М с 8х11Д54
В 1969 году был выпущен аванпроект Н1М с 36 стандартными НК-15 на 1-й ступени. На третьей ступени применялся Блок М с 6х11Д54

[Арсений]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Шамс, а можете скинуть седьмую страницу ?


[Шамс]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Шамс, а можете скинуть седьмую страницу ?


[Арсений]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Шамс, а можете скинуть седьмую страницу ?


Вложения ожидают одобрения, странно

[Шамс]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Шамс, а можете скинуть седьмую страницу ?


Вложения ожидают одобрения, странно

Я выложил три страницы. Вы их видите?

[Дмитрий В.]

Ф. 213 Оп. 5-1 Д. 215 Аванпроект ракетно-космической системы Н-1м. Т. 9. Вопросы технологии и производства носителя. 1969 год.

Шамс, а можете скинуть седьмую страницу ?


Вложения ожидают одобрения, странно

Я выложил три страницы. Вы их видите?

Нет, к сожалению: видны "скрепки", но над ними комментарий: "Вложения ожидают одобрения". Кем одобрения? Зачем?

[Арсений]

У меня как-то раз тоже так блочило вложения. Попробуйте отправить ещё раз

[Арсений]

О, появились


[Андрюха]

Перекомпановка блоков, конструкции отсеков и агрегатов, переделанные двигатели, новые материалы в производстве, параллельное изготовление с Н-1 и т.д.... Уже на этом основании можно утверждать что Н1-М - это даже не модификация Н-1,  это уже другая, в общем то новая РН, просто на той же производственной базе.

[Дмитрий В.]

Жаль, из-за недостатка первых томов, не понятно какая всё же ГП у данного варианта? И откуда взялся блок М? Почему не В?

Блок М - один из многочисленных водородных блоков, которые рассматривались для Н-1.

[Дмитрий В.]

Были М, С1, С2 (с двукратным включением), Р, Ср. На ранних вариантах "водородный" Блок В. Куча всего была. Был проект водородного блока второй ступени с НК-35 - не исключаю, что он какой-нибудь "Блок Н"

[WkWk]

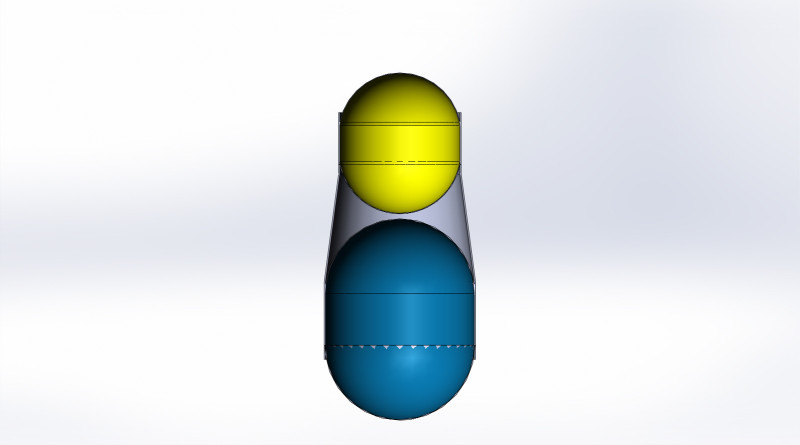

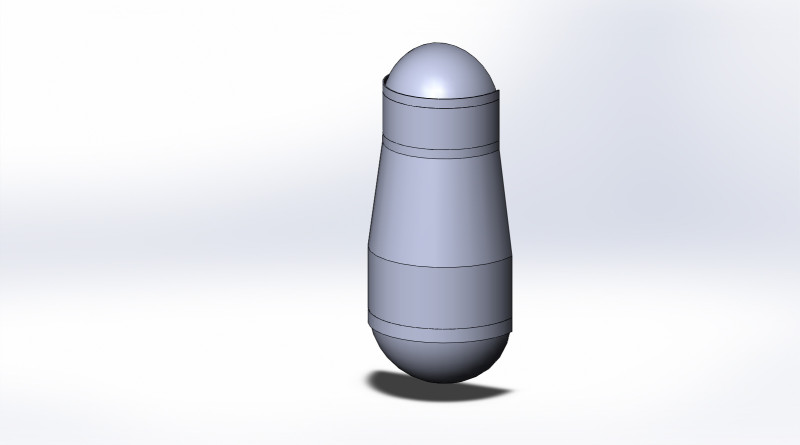

Судя по документам выложенным Шамсом первая ступень Н-1М имела весьма прихотливую форму


От чего хотели уйти - к тому и пришли - ступень имеет несущие баки, но разного диаметра. По логике надо бы сделать их одного и поставить бак окислителя сверху

[Дмитрий В.]

А Блок Б, видимо, цилиндрический.
PS. Всё же конический.

[WkWk]

До Блока Б я пока не дошел, а вот двигательный отсек по описанию прикинул... Они и стартовый стол хотели переделывать для этой штуки?
