HTV-2 = H-IIB - 22.01.11 08:37:57 ДМВ - Tanegashima

Потусторонний · 31.01.2011 16:31:29

Картинка из пресс-кита Джаксы. Изменения в герметичном отсеке в 1 и 2 аппарате.
Воздух циркулирует к люку и обратно. Для теплообмена?

Петр Зайцев · 01.02.2011 04:35:39

ЦитироватьКартинка из пресс-кита Джаксы. Изменения в герметичном отсеке в 1 и 2 аппарате.
Воздух циркулирует к люку и обратно. Для теплообмена?

Нет, это не то, об чем базар. Перенос вентиляторов позволяет запихать больше в тот же отсек. А нужны они потому, что ковекции-то нет. Без вентиляторов космонавты надышут внутри NTV и входить в него станет опасно. Помните как один турист (Гарриот, кажется) надышал себе во сне в спальный мешок и отравился углекислотой?

Старый · 31.01.2011 19:38:59

ЦитироватьКартинка из пресс-кита Джаксы. Изменения в герметичном отсеке в 1 и 2 аппарате.
Воздух циркулирует к люку и обратно. Для теплообмена?

Люк в полёте закрыт теплоизоляционным одеялом. Вероятно эта циркуляция для перемешивания воздуха при полёте в составе станции.

Lesobaza · 31.01.2011 19:41:50

А что это такое??

Как раз на приборно-агрегатном отсеке, где может быть тепловыделение в процессе автономного полета.

Остальная часть может только подогреваться (при необходимости)

Старый · 31.01.2011 19:46:54

ЦитироватьА что это такое??

Хммм...

ЦитироватьКак раз на приборно-агрегатном отсеке, где может быть тепловыделение в процессе автономного полета.

В принципе похоже. Однако хотелось бы всётаки видеть это на стороне обратной солнечным батареям...

Петр Зайцев · 01.02.2011 04:50:07

ЦитироватьТак куда девается энергия вырабатываемая солнечными батареями?

Все, последний раз объясняю.

Представьте себе чугунную чушку на орбите ИСЗ. Солнышко ее нагревает, т.е. тепло поступает (кстати, та же энергия, которую ваши драгоценные СБ конвертируют в электричество, но об этом потом). Как оно выводится, вы знаетте, да? Поверхность чушки излучает. Со временем устанавливается баланс: чушка излучает столько же, сколько получает от Солнца.

Этот баланс устанавливается при определенной температуре. Чушка излучает тем эффективнее, чем выше ее температура, т.е. как она разогревается, так она начинает отдавать больше энергии. При определенной температуре она отдает больше чем получает, и стынет. Как остынет, отдает меньше и начинает греться. Т.е. если у ней унутре сделать полость с газом, то в этой полости будет температура. Какова ее температура?

Оказывается, что холодно там, совсем можно замерзнут. Тут есть вариации с тем, какова окраска чушки и какова ее орбита (т.е. на низкой орбите она сидит в тени почти полвитка, на высокой - практически совсем не попадает в тень). Если чушка блестит, то ей нужно переизлучать меньше и она стабилизируется на меньшей температуре.

Теперь можно обклеить чушку СБ и подключить их к грелкам внутри. Если чушку не изолировать, то температура будет равна равновесной, т.е. жуткий холод все равно. Таким образом, обматываем чушку изоляцией. Тогда тепло грелок не улетучивается так легко, и регулируя поток электричества можно поддерживать любую температуру внутри (любую выше равновесной, конечно). Получаем NTV!

Что касается Союза, то там внутри космонавты как шпроты в банке, они и без всяких грелок выделяют столько тепла, что его нужно отводить радиаторами.

Потусторонний · 31.01.2011 16:55:30

ЦитироватьА что это такое??

Это с "солнечной" стороны

А это с "теневой" (противоположной от СБ)

Старый · 31.01.2011 20:03:52

ЦитироватьВсе, последний раз объясняю.
Представьте себе чугунную чушку на орбите ИСЗ.

Что касается Союза, то там внутри космонавты как шпроты в банке, они и без всяких грелок выделяют столько тепла, что его нужно отводить радиаторами.

Я всё это понимаю. Но неужели радиаторы на Сюзе только для того чтоб отводить тепло выделяемое только космонавтами?
А что касается установившейся температуры то легко поверить что спутник обклееный отражающим золотичтым покрытием замёрзнет. А вот обклееный чёрными солнечными батареями скорее наоборот - батареи и сами нагреются и будут греть корабль.
Хотя есть шанс что HTV большую часть времени летит торцом к солнцу, а солнечными батареями поварачивается только при необходимости зарядить аккумуляторы.

Старый · 31.01.2011 20:05:42

ЦитироватьА это с "теневой" (противоположной от СБ)

Похоже на стрингерно-шпангоутную несущую конструкцию...

Старый · 31.01.2011 20:08:01

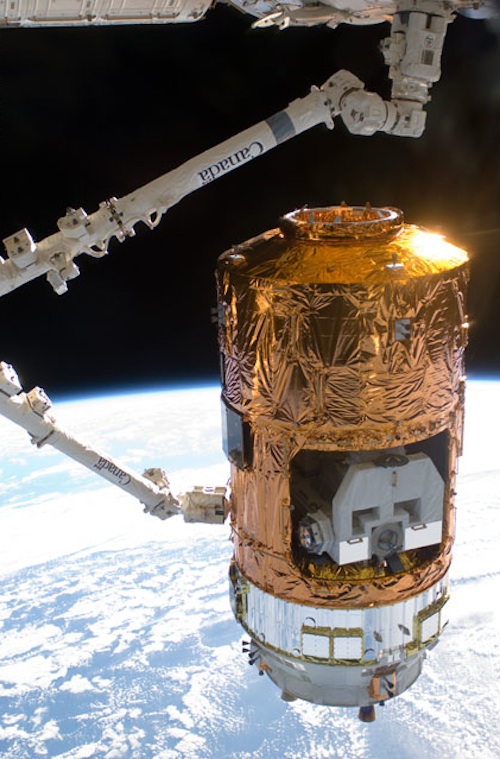

А может и радиатор:

Старый · 31.01.2011 20:09:49

Да, наверно это он и есть. Бо не может быть стенка просто так такой голой и блестящей.
Почему я на него сразу с этой стороны не посмотрел...

Lev · 31.01.2011 20:09:53

Старый писал(а):

ЦитироватьНедолго это сколько?

Столько сколько предусматривает штатная програма полета

ЦитироватьВырабатываемая солнечными батареями электроэнергия превращается в тепло и его надо отводить? Или она исчезает бесследно?

Не мешайте две разные вещи - отвод лишнего тепла от приборов которые работают в вакууме и отвод тепла из герметичного отсека когда приборы работают внутри герметичного отсека.

Старый · 31.01.2011 20:11:16

ЦитироватьНе мешайте две разные вещи - отвод лишнего тепла от приборов которые работают в вакууме и отвод тепла из герметичного отсека когда приборы работают внутри герметичного отсека.

Тепло надо отводить независимо от того где работают приборы.
Впрочем радиатор кажись нашёлся.

Lev · 31.01.2011 20:13:36

ЦитироватьДа, наверно это он и есть. Бо не может быть стенка просто так такой голой и блестящей.
Почему я на него сразу с этой стороны не посмотрел...

Предполагаю, какие-то относительно небольшие радиаторы на ГрО HTV Вы уже нашли.

Потусторонний · 31.01.2011 17:14:19

ЦитироватьА может и радиатор

ЭТО?

Lev · 31.01.2011 20:19:15

Цитировать
ЦитироватьНе мешайте две разные вещи - отвод лишнего тепла от приборов которые работают в вакууме и отвод тепла из герметичного отсека когда приборы работают внутри герметичного отсека.
Тепло надо отводить независимо от того где работают приборы.
Впрочем радиатор кажись нашёлся.

Так я Вам и пытаюсь втолковать что отвод тепла от элементов которые работают в вакууме (и которые изначально для этого и конструировались) и отвод тепла от герметичного объема который изнутри нагревают работающие там приборы - принципиально разные вещи.
И СОТР там разная.

Lesobaza · 31.01.2011 20:22:05

Цитировать
ЦитироватьТак куда девается энергия вырабатываемая солнечными батареями?
Все, последний раз объясняю.

Вы знаете, от чего погибла собака Лайка??

Lesobaza · 31.01.2011 20:23:22

Указанные квадратики похожи на излучающие элементы тепловых труб.

Старый · 31.01.2011 20:25:33

ЦитироватьПредполагаю, какие-то относительно небольшие радиаторы на ГрО HTV Вы уже нашли.

Подозреваю что они должны быть на ПрО в смысле приборном отсеке.

Старый · 31.01.2011 20:26:56

Цитировать
ЦитироватьА может и радиатор
ЭТО?

Может быть. А может быть и сама блестящая железяка.
