Omid (Иран действительно запустил спутник!)- Safir-1 - Semnan LP-1 - 02.02.2009

[Старый]

Ракурс практически одинаковый.

На видеоролике вторая ступень выглядит очень длинной. Снято так что оно всё включая сопла выглядит длиннее чем на самом деле.

А разве в нём дожигают?

И где тут чего дожигают? В газификаторе, чтоли? Надо Вована спросить.

[Salo]

Скорее Гостя 22.
Но РД-0110 единственный ЖРД в котором рулевые сопла работают на отработанном газе ТНА и создают тягу 4Х600Н=2400Н,  имея при этом нехилые сопловые насадки. Это вряд ли возможно на одном  "мятом" газе.

[Старый]

Но РД-0110 единственный ЖРД в котором рулевые сопла работают на отработанном газе ТНА и создают тягу 4Х600Н=2400Н,  имея при этом нехилые сопловые насадки. Это вряд ли возможно на одном  "мятом" газе.

Достаточно просто принудительно снизить кпд турбины чтобы газ проходил через неё не отдавая всю энергию...

[carlos]

Блин, логотип до слёз знакомый чуть ли не ещё с социализма, но склероз глючит. Не подскажите?

Не только у вас склероз. Я поначалу думал на "Главкосмос" - проверил, нет, не то.

[carlos]

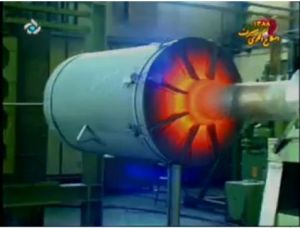

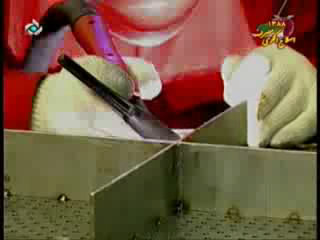

А что товарищи двигателисты могут сказать вот об этом:


Может это быть деталью из камеры сгорания?

[carlos]

А вот приборного отсека над второй ступенью похоже нет?  :roll:

[Старый]

Блин, логотип до слёз знакомый чуть ли не ещё с социализма, но склероз глючит. Не подскажите?

Не только у вас склероз. Я поначалу думал на "Главкосмос" - проверил, нет, не то.

NASA?

[Старый]

А вот приборного отсека над второй ступенью похоже нет?  :roll:

А что там под золотистой фольгой?

[Старый]

А это что такое:
?

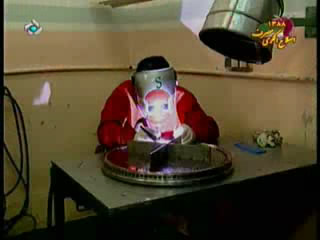

Приваривают к днищу бака окислителя трубу в которой ТНА?

[carlos]

NASA?

Не. Нашел:

[carlos]

А что там под золотистой фольгой?

Верхнее днище бака. На левой картинке видно, что туда вряд ли еще что-то поместится.
Интересен короб БКС, идущий вдоль второй ступени. Если сверху приборного отсека нет - то где же он?

[Дмитрий В.]

А что там под золотистой фольгой?

Верхнее днище бака. На левой картинке видно, что туда вряд ли еще что-то поместится.
Интересен короб БКС, идущий вдоль второй ступени. Если сверху приборного отсека нет - то где же он?

Вот, наверное, под фольгой, под спутником он и есть. Т.е. как такового приборного отсека может и не быть, а приборы управления (они ведь сейчас миниатюрные) могут быть размещены компактой группой под спутником.

[Старый]

А вот приборного отсека над второй ступенью похоже нет?  :roll:

Какаято здесь ступень голая. Похоже снята на ранней стадии изготовления. Если у них всё такое модульное то возможно блок системы управления тоже представляет собой модуль вставляемый внутрь и прикрываемый фольгой.

[carlos]

А это что такое:
?
Приваривают к днищу бака окислителя трубу в которой ТНА?

По соотношению диаметров - похоже на то. Толстая труба слева - наверняка какая-то технологическая оснастка, в которой фиксируют днище.

[carlos]

Интересна вот этот артефакт, который прикреплен к ступени пониже спутника. Прикреплен в аккурат напротив короба БКС.

[Salo]

Но РД-0110 единственный ЖРД в котором рулевые сопла работают на отработанном газе ТНА и создают тягу 4Х600Н=2400Н,  имея при этом нехилые сопловые насадки. Это вряд ли возможно на одном  "мятом" газе.

Достаточно просто принудительно снизить кпд турбины чтобы газ проходил через неё не отдавая всю энергию...

Может быть. Хотя схема меня с толку сбила. Правда нигде о КС рулевых двигателей не упоминается, значит и дожигания видимо нет.

[carlos]

Больше похоже на внутреннюю фрезерованную стенку сопла.

Я думал об этом- но меня смутило то, что "горловина" (р-н критического сечения) запаян. Или это временно, для жесткости, а потом отрежут?

[Salo]

А что товарищи двигателисты могут сказать вот об этом:


Может это быть деталью из камеры сгорания?

Исаевский крест? По крайней мере очень похоже.

[Дмитрий В.]

Больше похоже на внутреннюю фрезерованную стенку сопла.

Я думал об этом- но меня смутило то, что "горловина" (р-н критического сечения) запаян. Или это временно, для жесткости, а потом отрежут?

А может, изделие просто на оправке установлено?

[Старый]

Интересна вот этот артефакт, который прикреплен к ступени пониже спутника. Прикреплен в аккурат напротив короба БКС.

Блок системы управления который не поместился под фольгу? Или зачемто специально высунут?

Неблохо бы ещё и разобраться что это за спутник...
