Omid (Иран действительно запустил спутник!)- Safir-1 - Semnan LP-1 - 02.02.2009

[carlos]

КС снаружи?

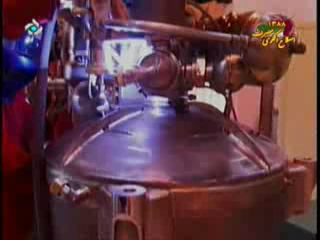

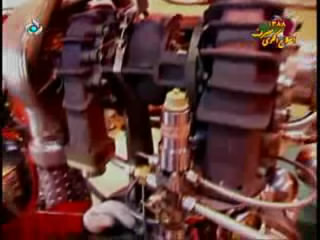

ТНА?


ДУ второй ступени и сама ступень

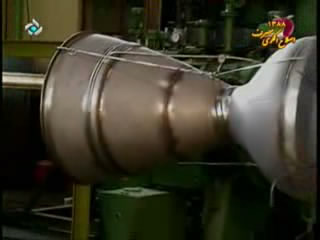

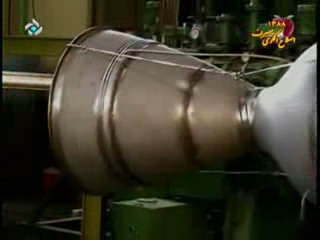

Сопло и чуть-чуть КС первой ступени

[carlos]

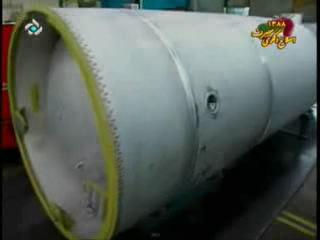

Какой-то сухой отсек


ХО 1 ступени

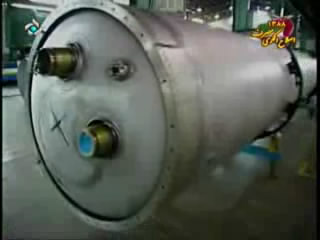

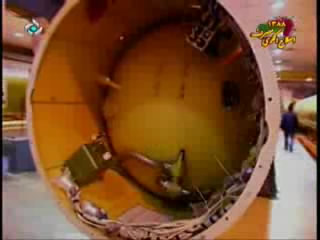

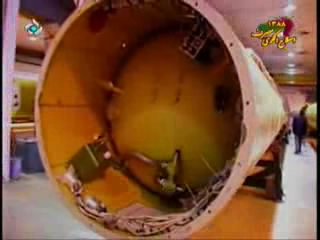

Некое днище. Надо полагать - 1 ступень

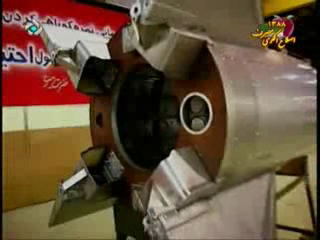

Это не знаю, что такое

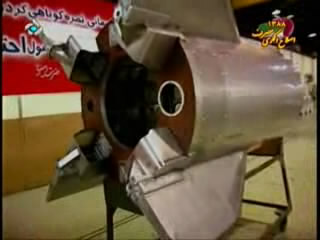

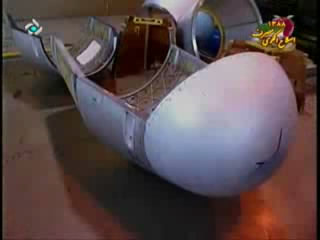

Секции ГО

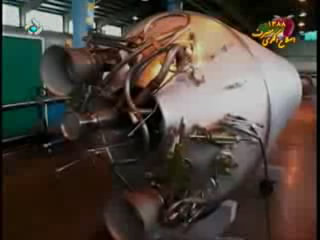

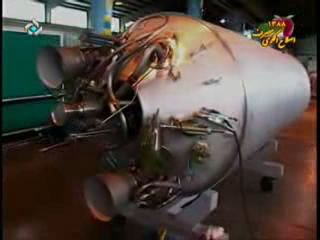

2 ступень и ея ДУ

[carlos]

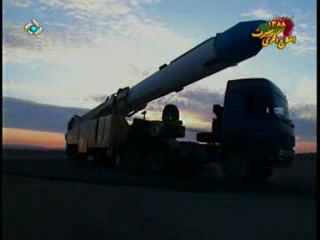

Вывоз

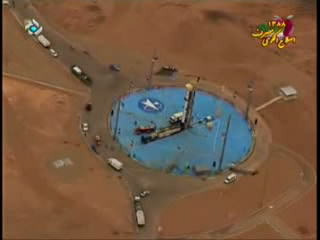

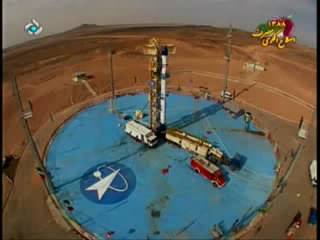

Ракета установлена

[Старый]

Такое впечатление что у второй ступени всётаки единый топливный отсек с общим днищем.

[Старый]

Это я не знаю, что такое делают:

Какаято намотанная ёмкость. Или корпус РДТТ или баллон. Справа торчит чтото похожее на сопло. РДТТ?
 Установка РДТТ в качестве третей ступени позволит существенно (в разы) увеличить массу ПН или высоту орбиты.

[Старый]

Это не знаю, что такое

Сетчатое заборное устройство обеспечивающее запуск двигателя в невесомости? (холодное разделение ступеней).

[Дмитрий В.]

Это не знаю, что такое

Сетчатое заборное устройство обеспечивающее запуск двигателя в невесомости? (холодное разделение ступеней).

Больше похоже на внутреннюю фрезерованную стенку сопла.

[Salo]

Это я не знаю, что такое делают:

Какаято намотанная ёмкость. Или корпус РДТТ или баллон. Справа торчит чтото похожее на сопло. РДТТ?
 Установка РДТТ в качестве третей ступени позволит существенно (в разы) увеличить массу ПН или высоту орбиты.

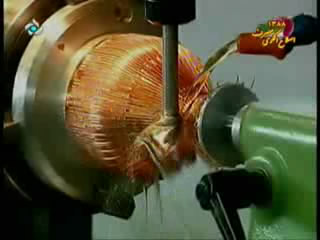

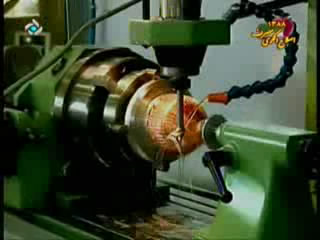

Вряд ли. Деталь явно из меди, да и обрабатывают её на металлообрабатывающем станке с подачей эмульсии в рабочую зону. Скорее:

Больше похоже на внутреннюю фрезерованную стенку сопла.

Только в данном случае это КС и судя по размеру двигателя второй ступени.

[Дмитрий В.]

Это я не знаю, что такое делают:

Какаято намотанная ёмкость. Или корпус РДТТ или баллон. Справа торчит чтото похожее на сопло. РДТТ?
 Установка РДТТ в качестве третей ступени позволит существенно (в разы) увеличить массу ПН или высоту орбиты.

Вряд ли. Деталь явно из меди, да и обрабатывают её на металлообрабатывающем станке с подачей эмульсии в рабочую зону. Скорее:

Больше похоже на внутреннюю фрезерованную стенку сопла.

Только в данном случае это КС и судя по размеру двигателя второй ступени.

Да, но только это уже, похоже, внутренняя стенка КС.

[Salo]

[Salo]

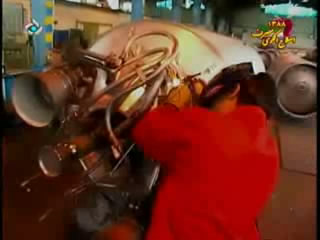

Здесь КС второй ступени с сопловым насадками.
Что интересно на выхлопном патрубке ТНА тоже сопловый насадок.
Уж не дожигают ли они выхлоп как в РД-0110?

[Salo]

Omid 2:





Omid 1?

[Salo]

Какой-то сухой отсек

Видимо межступенчатый переходник между первой и второй ступенью.

[Старый]

Здесь КС второй ступени с сопловым насадками.
Что интересно на выхлопном патрубке ТНА тоже сопловый насадок.


Не похоже. Скорее всего просто такой ракурс.

Уж не дожигают ли они выхлоп как в РД-0110?

А разве в нём дожигают?

[Старый]

Вряд ли. Деталь явно из меди, да и обрабатывают её на металлообрабатывающем станке с подачей эмульсии в рабочую зону. Скорее:

Больше похоже на внутреннюю фрезерованную стенку сопла.

Только в данном случае это КС и судя по размеру двигателя второй ступени.

А, блин! Действительно фрезеруют стенку КС. Значит хоть конструкция двигателя и тянутая но делают сами.

[Старый]

Больше похоже на внутреннюю фрезерованную стенку сопла.

Похоже. Вот что значит специалист-ракетчик!

[Старый]

Скачал посмотрел ролик. Действительно на ролике хорошо видно как фрезеруют стенку.
 И хорошо видно что вторая ступень без межбакового отсека.
 А что это за красная раскалённая фигня в самых первых кадрах? Это так в межбаковое днище ввавривают центральную трубу в которой ТНА?

[Старый]

Omid 1?

У Омида-1 на второй ступени под флагом вроде было две синих риски. Так что может уже третий?
 Хотя насчёт двух рисок не уверен - здесь на одном из кадров (5:20-5:30) тоже мелькает две. Может с одной стороны ракеты была одна а с другой - две?

[Chilik]

Ракета установлена

Блин, логотип до слёз знакомый чуть ли не ещё с социализма, но склероз глючит. Не подскажите?

[Salo]

Что интересно на выхлопном патрубке ТНА тоже сопловый насадок.

Не похоже. Скорее всего просто такой ракурс.

Ракурс практически одинаковый. Скачайте XnView.  :wink:

Уж не дожигают ли они выхлоп как в РД-0110?

А разве в нём дожигают?
