Ракета-носитель Восход

[Modeller]

Уважаемые члены форума!

При разработке чертежей бумажной модели РН Восход (в связи с мизерным количеством противоречивой графической информации по этому РН в интернете) у меня возник ряд вопросов. Вот некоторые.
1 - вид головных обтекателей КК Восход и Восход-2 (в том числе со стороны входного люка)
2 - какой вариант приботного отсека в "голове" второй ступени применен на Восходах - как на РН Восток или Молния, Союз?
3 - на сайте http://cosmopark.ru/r7/r710.htm приведены две фотографии, якобы имеющие отношение к запуску Восхода-2. Но носители на них явно разные. Так ч то же на этих фото (прошу обратить внимание на раскраску блока И)?
4 - на чертеже блока И с Зенитом-4 от Шлядинского (с того же сайта) отсутствуют антенны. Сколько их и как расположены?

Буду очень признателен за любую информацию по РН Восход, особено за схемы и фото.

Леонид

[Дмитрий В.]

Уважаемый Моделлер! Убедительная просьба поправить заголовок темы. Технически правильный (и утвержденный нормативами) термин - "Ракета-носитель". Иначе в скором времени пользователь Вован (человек, непосредственно работающий с ракетной техникой) скажет Вам, что "ракетоноситель - это мужик, который несет ракету"! :lol:

[GREMLIN]

[Modeller]

Прекрасный сувенир!
А Восхода у Вас, GREMLIN, случайно, нету?

А вот мои для Вас виртуальные сувениры...
Прошу прощения за отсутствие бандажа и цвет баллонов.

[Shin]

Все вопросы к Шлядинскому, он всё знает.

[Виктор Левашов]

"ракетоноситель - это мужик, который несет ракету"

Я раньше тоже так писал.
Но мне объяснили, что ракетоноситель - это муж теннисистки.

[GREMLIN]

Modeller судя по вашим работам вы мастер.
В понедельник покажу Вам нашего первого космонавтв в открытом космосе Алексея Архиповича Леонова, он у меня на работе.
Кстати "Восход-2"

[Виктор Левашов]

А вот мои для Вас виртуальные сувениры...

А где линейка рядом? Или что-нибудь для сравнения?
Трудно судить о размере.

[Petrovich]

Вначале по ,,Восходу-1,,  :wink:

[Petrovich]

Далее по ,,Восходу-2,,

[Petrovich]

Ну и всякое, что может пригодится
Например различие окраски 3-й ст.






Нижную я клепал, ориентируясь по расцветке в МПК :wink:

[Salo]

[Pit]

Уважаемые члены форума!
При разработке чертежей бумажной модели РН Восход (в связи с мизерным количеством противоречивой графической информации по этому РН в интернете) у меня возник ряд вопросов. Вот некоторые.

1 - вид головных обтекателей КК Восход и Восход-2 (в том числе со стороны входного люка)

РН одна и та же изд 11А57. В документации название Восход мне не попадалось- вполне допускаю что где-то есть, но на большей части деталей и узлов даже индекс 11А57 отсутствует. Там в основном куски и от 74го изд и 71 изд и 75го.

2 - какой вариант приботного отсека в "голове" второй ступени применен на Восходах - как на РН Восток или Молния, Союз?

эх ма! ну цилинрический вроде. В смысле не как у Востока.

3 - на сайте http://cosmopark.ru/r7/r710.htm приведены две фотографии, якобы имеющие отношение к запуску Восхода-2. Но носители на них явно разные. Так ч то же на этих фото (прошу обратить внимание на раскраску блока И)?

чего нашёл то и повесил. старые фото это редкость- ну почти никто же не делится фото.  Фото на 10й странице из Стаха который Петер - из книги совьетише ракетен.

4 - на чертеже блока И с Зенитом-4 от Шлядинского (с того же сайта) отсутствуют антенны. Сколько их и как расположены?

Чертёж Шлядинского довольно близок к реальному железу.
Блок И покуда считается закрытым посему что есть- то есть.

http://cosmopark.ru/r7/krch1.htm

Буду очень признателен за любую информацию по РН Восход, особено за схемы и фото.
Леонид

см здесь
http://www.ninfinger.org/~sven/models/vault2004/vostok%20reference/index.html

или просто пишите
(на самом деле на сайте есть ещё странички с фото  но поскольку никому ничего не надо я их линковать к основным не стал)

[Petrovich]

Добавим по блоку ,,И,,  :wink:

[Modeller]

А где линейка рядом? Или что-нибудь для сравнения?
Трудно судить о размере.

Масштаб модели - 1:48. Соответственно диаметр сферы ~ 48 мм (2,3 м в оригинале). Все детали, за исключением антенн и газовых баллонов, из бумаги.

[Modeller]

Petrovich and Pit !
Огромное спасибо за информацию!
Перевариваю...

[Pit]

А где линейка рядом? Или что-нибудь для сравнения?
Трудно судить о размере.

Масштаб модели - 1:48. Соответственно диаметр сферы ~ 48 мм (2,3 м в оригинале). Все детали, за исключением антенн и газовых баллонов, из бумаги.

пааардон но диаметр СА вроде был 2200. или на Зените срезали?
Вообще мне говорили что после гагаринского полёта ТЗП облегчали.

[Modeller]

А где линейка рядом? Или что-нибудь для сравнения?
Трудно судить о размере.

Масштаб модели - 1:48. Соответственно диаметр сферы ~ 48 мм (2,3 м в оригинале). Все детали, за исключением антенн и газовых баллонов, из бумаги.

пааардон но диаметр СА вроде был 2200. или на Зените срезали?
Вообще мне говорили что после гагаринского полёта ТЗП облегчали.

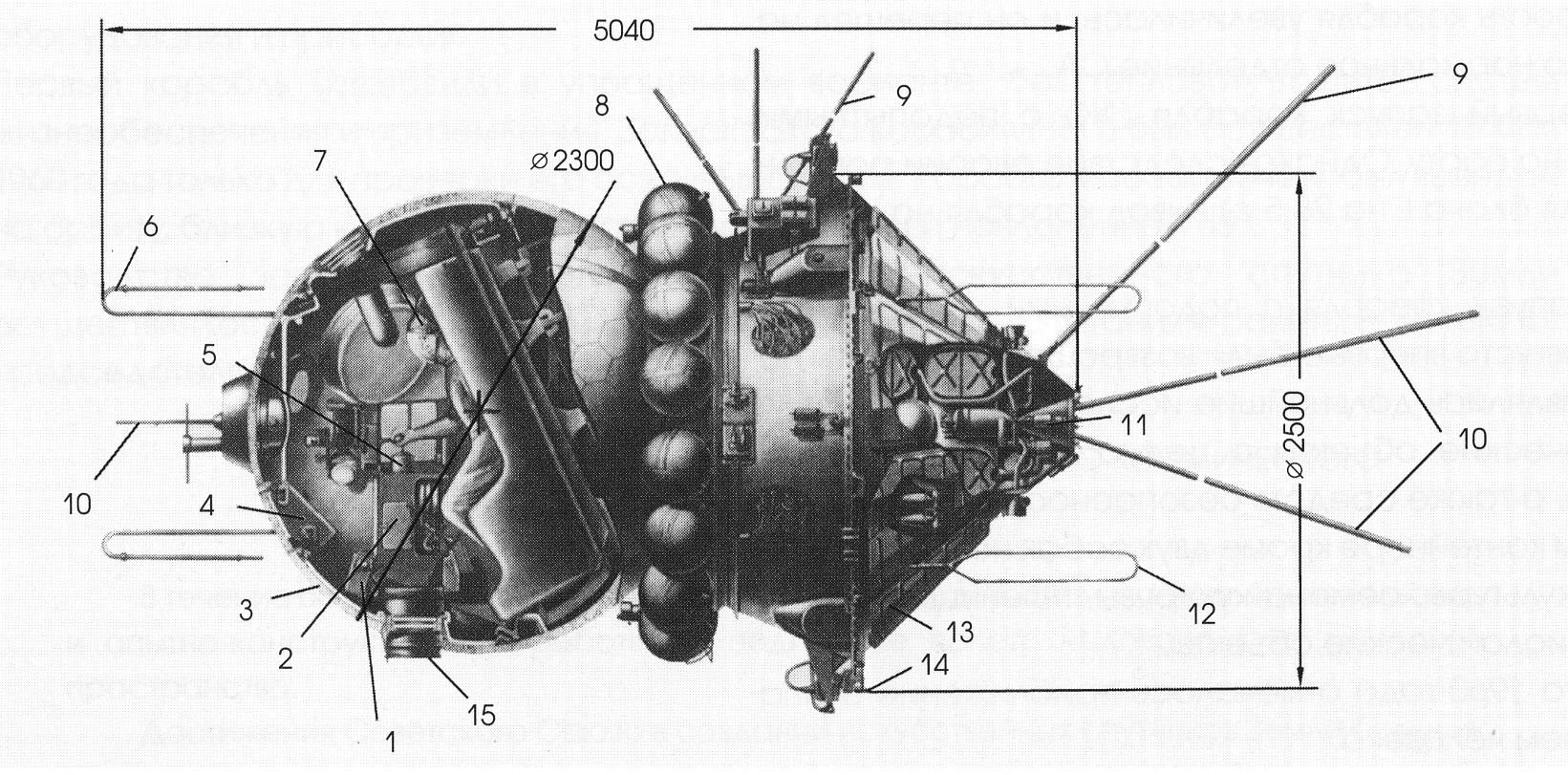

Размеры брал отсюда - http://www.ninfinger.org/~sven/models/vault2004/vostok%20reference/index.html -
Yuri Gagarin's Vostok (3KA) (from "RKK Energia 1946-1996 book" (Russian Edition))

[Petrovich]

пааардон но диаметр СА вроде был 2200. или на Зените срезали?
Вообще мне говорили что после гагаринского полёта ТЗП облегчали.

Вопрос конечно интересный, но во всей справочной литературе
и в ,,красной книге,, тоже, размеры так и указаны -
Союз СА - 2200
Восток СА- 2300
Написано про Союз, что это максимальный размер. Вопрос -
с ЭВТИ или без ? И сколько добавляет ЭВТИ если без ?
Тка же и по Востоку - похоже с обмазкой.
Как может влиять абиляционное покрытие на размеры хорошо
видно на фотках выложеных Вованом по СА ТКС  :wink:

[Вован]

Вначале по ,,Восходу-1,,  :wink:

А дату пуска слабо?
