KSLV-1 и KSLV-2

АниКей · 06.11.2012 11:14:24

Link port caused delay in Oct. 26 Naro-1 launch: ministry
NOVEMBER 06, 2012 05:04

The delay in the Oct. 26 attempt to launch the Naro-1 space rocket, or Korea Space Launch Vehicle-1 (KSLV-1), was caused by a link port (adapter bloc), not an O-shaped ring in the first-stage rocket, said the Education, Science and Technology Ministry on Monday.
Noh Gyeong-won, head of the ministry`s strategic technology development bureau, told a briefing at the Central Government Complex in Seoul, "Scientists concluded that there was a tiny defect on a bar-shaped pipe used as a latch in the middle section of the link port. Thus, the link was loosened and a gap was created in-between the rocket and link port." As a result, he said, the O-shaped ring within the link port failed to resist high pressure and ruptured.
The cylindrical link port measuring 40 centimeters high and across is the section that connects the inlet at the rocket's bottom with devices for the supply of fuel and helium gas on the ground. The port is designed to remain attached to the rocket and supplies fuel and helium gas in the course of preparation for lift-off. The latch is released right before blast-off to be separated fr om the rocket.
Noh said, "We will bring in a new adapter bloc assembly as a whole from Russia, replace it, and test the new one before preparing for launch."
The new launch date has yet to be fixed. The ministry and the Korea Aerospace Research Institute will pick a date after examining the preparation process for the rocket. Noh said, "We expect to be able to launch it by Nov. 24, which was designated as a preliminary launch date."
On criticism that authorities might have set a preliminary launch date even before the exact cause of the delay was founded, the ministry said, "The adapter bloc is not a core part that determines the thrust of the rocket like the Stage 1 rocket engine. We set the preliminary date for the launch with ample time to spare by predicting a situation wh ere a part is brought in from Russia and replaced."

http://english.donga.com/srv/service.php3?bicode=020000&biid=2012110656858

АниКей · 06.11.2012 11:19:17

http://joongang.joinsmsn.com/article/362/9799362.html?ctg=1200&cloc=joongang|home|newslist1

Dude · 06.11.2012 13:53:45

Цитироватьa tiny defect on a bar-shaped pipe used as a latch in the middle section of the link port

опять подвело качество производства...

Вован · 06.11.2012 15:18:30

ЦитироватьDude пишет:
Цитироватьa tiny defect on a bar-shaped pipe used as a latch in the middle section of the link port
опять подвело качество производства...

Сначала подвела ошибка конструкторов. Их вынудили загнать разъемы с давлениями 220 и 10 атмосфер в один стык с бортом. Это погоня за универсальностью в конструкциях при многоблочности ступеней.

Вован · 06.11.2012 15:22:39

ЦитироватьSаlyutman пишет:
Если в двух словах - обнаружилось падение давления, утечка на стыке 1-й ступени и наземки. Поменяли прокладку. Однако корейцы попросили провести дополнительную проверку. При её проведении в БРС обнаружилась неполадка - отсутствие механической фиксации замка. Предполагаю, что будут менять БРС..

На фото никакого замка нет.

Вован · 06.11.2012 15:25:45

Цитироватьinstml пишет:
Быстроразъемное соединение?
Долго его менять?

Зачем менять штыри и отверстия, входящие друг в друга? Прокладки поменять и все дела.

Вован · 06.11.2012 15:30:58

ЦитироватьШтуцер пишет:
Зеленая часть - не борт. ИМХО.
Какой смысл делать заправочную горловину торчащей из ракеты?

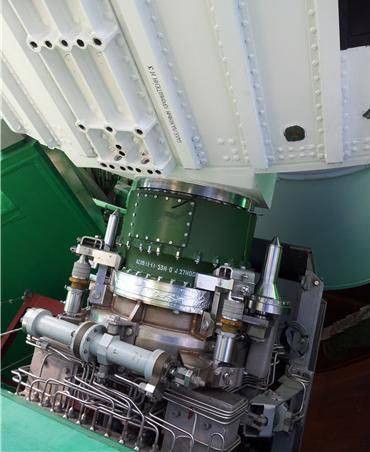

Судя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.

Dude · 06.11.2012 16:58:50

ЦитироватьСудя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.

вставляется, так же как на старом форуме, через выкладывание его на radikal.ru или ещё где-то, и потом вставлении ссылки или прямо в текст, или нажав иконку в виде "картины" с подсказкой "Изображение".

АниКей · 06.11.2012 16:04:02

Запуск российско-южнокорейской ракеты отложили как минимум на неделю
Новая дата будет объявлена ближе к 15 ноября
Пуск южнокорейской ракеты-носителя KSLV-1, запланированный на 9 ноября, отложен еще минимум на неделю. Дата запуска будет названа ближе к 15 ноября.
....
.
.
http://stav.kp.ru/online/news/1289169/

Вован · 06.11.2012 16:11:20

ЦитироватьDude пишет:

ЦитироватьСудя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.
вставляется, так же как на старом форуме, через выкладывание его на radikal.ru или ещё где-то, и потом вставлении ссылки или прямо в текст, или нажав иконку в виде "картины" с подсказкой "Изображение".

Через

ЦитироватьDude пишет:

ЦитироватьСудя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.
вставляется, так же как на старом форуме, через выкладывание его на radikal.ru или ещё где-то, и потом вставлении ссылки или прямо в текст, или нажав иконку в виде "картины" с подсказкой "Изображение".

Если бы я не пробовал 5 раз, не горевал бы.

Вован · 06.11.2012 16:15:10

ЦитироватьВован пишет:
ЦитироватьШтуцер пишет:
Зеленая часть - не борт. ИМХО.
Какой смысл делать заправочную горловину торчащей из ракеты?
Судя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.

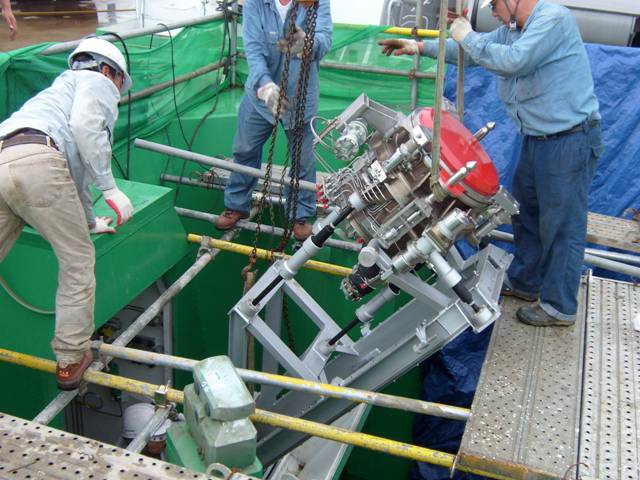

Кислородный заправочный механизм в Корее при монтаже.

[URL=http://ifotki.info/][IMG]http://f11.ifotki.info/org/83765c4cc00e050540d44ed63fdd518d4d3363134864521.jpg[/IMG][/URL][URL=http://ifotki.info/][IMG]http://f11.ifotki.info/org/f9644c90d462982f57a870b37224df314d3363134864649.jpg[/IMG][/URL];

Опять не вводятся в текст любые картинки.:evil:

Dude · 06.11.2012 17:26:54

просто вставляйте чистую ссылку на файл без всего лишнего что в []

получается, что "зеленый" и есть пресловутый "замок" заправочного стыка, т.е. ступень с ним торчащим и улетает.

Вован · 06.11.2012 16:37:57

ЦитироватьВован пишет:
ЦитироватьВован пишет:
ЦитироватьШтуцер пишет:
Зеленая часть - не борт. ИМХО.
Какой смысл делать заправочную горловину торчащей из ракеты?
Судя по корейским фото, там из борта торчит не только зеленая часть, но и два боковых приемных конуса длиной примерно 300 мм для направляющих штырей заправочного механизма наземки. Мог бы пояснить на фото стыковочного механизма, но оно не вставляется.
Кислородный заправочный механизм в Корее при монтаже.

]http://f11.ifotki.info/org/83765c4cc00e050540d44ed63fdd518d4d3363134864521.jpg[/IMG][/URL];[/URL]

Опять не вводятся в текст любые картинки.:evil:

ЦитироватьDude пишет:
просто вставляйте чистую ссылку на файл без всего лишнего что в []

получается, что "зеленый" и есть пресловутый "замок" заправочного стыка, т.е. ступень с ним торчащим и улетает.

Примерно так

ZOOR · 06.11.2012 18:33:08

Вован, жмакайте вверху справа "bb code" и внизу слева кнопку "Просмотр" - тогда хоть приблизительно становится ясно, что же вылезет в посте и почему

pragmatik · 06.11.2012 17:43:31

Выходит и в ангаре5..... 5 таких заправочных блоков, и следовательно в 5 раз больше вероятность повторения произошедшего

, эх, жалко не один заправочный блок как в зените. Или в Ангаре всё таки заправка сверху?

Вован · 06.11.2012 20:22:15

Цитироватьpragmatik пишет:
Выходит и в ангаре5..... 5 таких заправочных блоков, и следовательно в 5 раз больше вероятность повторения произошедшего , эх, жалко не один заправочный блок как в зените. Или в Ангаре всё таки заправка сверху?

ЦитироватьZOOR пишет:
Вован, жмакайте вверху справа "bb code" и внизу слева кнопку "Просмотр" - тогда хоть приблизительно становится ясно, что же вылезет в посте и почему

Ничего не вылезает и неизвестно почему.

Вован · 06.11.2012 20:23:49

Цитироватьpragmatik пишет:
Выходит и в ангаре5..... 5 таких заправочных блоков, и следовательно в 5 раз больше вероятность повторения произошедшего , эх, жалко не один заправочный блок как в зените. Или в Ангаре всё таки заправка сверху?

В Ангаре, кроме 10 таких заправочных горловин внизу, еще одна будет сверху.

pragmatik · 06.11.2012 19:35:48

ЦитироватьВован пишет:
Цитироватьpragmatik пишет:
Выходит и в ангаре5..... 5 таких заправочных блоков, и следовательно в 5 раз больше вероятность повторения произошедшего , эх, жалко не один заправочный блок как в зените. Или в Ангаре всё таки заправка сверху?
В Ангаре, кроме 10 таких заправочных горловин внизу, еще одна будет сверху.

то есть снизу заправка 1 и 2 ступеней? или разнесены будут газы. то есть разница в кслв 1 заправочный блок, а в ангаре 2.

Вован · 06.11.2012 20:49:00

Цитироватьpragmatik пишет:
ЦитироватьВован пишет:
Цитироватьpragmatik пишет:
Выходит и в ангаре5..... 5 таких заправочных блоков, и следовательно в 5 раз больше вероятность повторения произошедшего , эх, жалко не один заправочный блок как в зените. Или в Ангаре всё таки заправка сверху?
В Ангаре, кроме 10 таких заправочных горловин внизу, еще одна будет сверху.
то есть снизу заправка 1 и 2 ступеней? или разнесены будут газы. то есть разница в кслв 1 заправочный блок, а в ангаре 2.

Заправка УРМ-1 и УРМ-2 РН "Ангара-5" снизу: автостык "О" содержит горловину заправки "О" и разъемы по газам (гелий, азот), БРС-Г содержит горловину заправки "Г" и разъемы по газам.

Штуцер · 22.11.2012 13:23:40

Из России в Южную Корею доставлена замена дефектной детали, из-за которой был сорван запуск ракеты "Наро-1".

http://www.itar-tass.com/c11/574977.html

ЦитироватьВ понедельник-вторник специальная комиссия проведет заседание и определит новую дату запуска ракеты. Ожидается, что он стоится примерно 28 ноября.

ЦитироватьЮжнокорейская правительственная комиссии по подготовке ракетного старта сообщила, что повторный запуск ракеты-носителя «Наро» запланирован на 29 ноября в промежуток с 16:00 до 18:55 (11.00 - 13.55 по московскому времени)

http://www.gudok.ru/sociaty/news.php?ID=448527
