О скафандрах

[SFN]

Специалисты НАСА создают скафандр нового поколения

видео
http://www.youtube.com/watch?v=d__xlXqYFZc&feature=player_embedded

Подписи к цифрам на картинке
1. PORT

Astronauts step into the full suit through the back port. This port will mate with the spacecraft, enabling an astronaut to enter the suit from inside the craft for extravehicular activity. Another advantage: When used in low to no atmosphere, the port conserves more air than a conventional air lock.

2. MOBILITY

The Z-1 has bearings at the waist, hips, upper legs, and ankles to allow an astronaut greater mobility—essential for retrieving soil and rock samples in tough terrain.

3. MATERIAL

This provisional outer covering conceals a heavily engineered inner suit; a layer of urethane-coated nylon retains air, and a polyester layer allows the suit to hold its shape.

[ааа]

Шорты, однако.

[SFN]

Шорты, однако.

Прикрывают регулятор длины штанины и гермоподшипник
Модельки без шорт http://0.tqn.com/d/space/1/0/m/7/1/15.jpg

[Salo]

http://www.bbc.co.uk/russian/science/2012/11/121127_space_suit_technology.shtml

Как устроен скафандр американского астронавта
Последнее обновление: среда, 28 ноября 2012 г., 16:41 GMT 20:41 MCK

Технология изготовления скафандров со временем претерпевает изменения

Когда Нил Армстронг ступил на поверхность Луны в 1969 году, он был одет в скафандр, разработанный американской компанией ILC Dover, находящейся в штате Делавэр.

С тех пор скафандр претерпел ряд изменений. ILC Dover продолжает их разработку.

Американские астронавты, работающие на Международной космической станции, надевают сейчас такие скафандры, как на нашем рисунке.

Он весит 127 кг, и на Земле астронавты с трудом могут выдержать вес космического комбинезона.

Но на околоземной орбите вес исчезает, и ими удобно пользоваться для выхода в открытый космос.

Скафандр выполняет ряд функций.

Одна из них – защита астронавтов от воздействия экстремальных температур. На орбите температура в тени может опуститься до -129 градусов по Цельсию, в то время как под солнцем она доходит до +121.



Устройство забрала шлема



Шлем изготовлен из поликарбоната. Чтобы защитить глаза астронавта от солнечных лучей, на забрало (смотровой щиток) шлема можно опустить специальный отражатель. На шлем также можно прикрепить фонарик или видеокамеру.

Модуль управления



Это приборная панель скафандра. На левом запястье костюма имеется зеркальце, позволяющее астронавту считывать показания приборов, одновременно регулируя их правой рукой. Колесико, расположенное справа, позволяет изменить температуру охлаждающего комбинезона, который носят под скафандром.

Разъем перчаток



Разъем устроен так, чтобы нельзя было машинально или случайно снять перчатки – ведь значительная потеря давления может привести к катастрофическим последствиям.

Перчатки с обогревом



Потянув за ушко с надписью "on" или "off", астронавты могут регулировать нагрев перчаток – до самых кончиков пальцев. Это необходимо, поскольку в земной тени температура может понижаться до -129 градусов по Цельсию.

Первые космические скафандры были модифицированными версиями комбинезонов, которые использовались пилотами сверхскоростных истребителей.
Современные скафандры защищают астронавтов от экстремальных температур, частиц, несущихся в открытом космосе с огромной скоростью, солнечной радиации и космического вакуума.

Космические костюмы обеспечивают подачу кислорода, но также и компенсируют понижение и практическое исчезновение давления воздуха.

На высоте 19 км человеческие ткани набухают, а телесные жидкости, такие как слюна или слезы, начинают закипать.

Поэтому внутри скафандра устанавливается режим искусственного давления, доходящего до 30 килопаскалей, или 4,3 фунтов на квадратный дюйм.

Билл Айрей, тестирующий продукцию для ILC Dover, говорит, что компания по заказу НАСА работает сейчас над новой конструкцией скафандра, используя новые материалы.

По его словам, если НАСА как-нибудь решит отправить астронавтов на Марс, то требования к скафандрам будут совершенно иными.

[АниКей]

http://gazeta.ua/ru/articles/culture/470205#photos

"... Гомо-скафандрикус - это следующая стадия по хомо-сапиенс, - говорит автор. Потому что человек сам в себе, общается через скайп, интернет и другие технические вещи. Все мы в каких-то скафандрах живем. Время от времени выходим из них. Кто-то в них возвращается, кто-то нет. Последнее время я со своего скафандра не очень выхожу. Особенно во время работы. Потому что общаюсь с материалом"...

[U_A]

Кстати, если забрало напылено золотом, то его возвращают на Землю или выкидывают вместе со старым скафандром?

[Старый]

Понравилась мысль о "машинально снять перчатку".

[Старый]

U_A пишет:
Кстати, если забрало напылено золотом, то его возвращают на Землю или выкидывают вместе со старым скафандром?

Возвращение на землю обойдётся гораздо дороже чем стоимость золота.

[Bizonich]

Старый пишет:
Понравилась мысль о "машинально снять перчатку".

Ага, и машинально вытереть пот со лба.

[ОАЯ]

Это может произойти после возвращения на станцию. Все герметично, но давление не выровнено. Потребовалось открыть контейнер. Машинально снимается перчатка и...

[Старый]

Мне представляется что во время работы рукой в перчатке не просовывается чтото тонкое в другое тонкое. Машинально снимаем перчатку и пальчиками...

[mefisto_x]

В США представили прототип скафандра, который должен заменить нынешние, принятые еще в прошлом веке. Новая модель подозрительно напоминает костюм Базза Лайтера из «Истории игрушек».

http://www.popmech.ru/article/12295-kak-v-multfilme/

[SFN]

Zero Gravity Suit наследник ACES  (LES)





[Salo]

http://www.parabolicarc.com/2013/04/21/ilc-dover-awarded-nasa-contract-for-next-generation-spacesuit/

ILC Dover Awarded NASA Contract for Next Generation Spacesuit
Posted by Doug Messier
on April 21, 2013, at 6:30 am



FREDERICA, DE (ILC Dover PR) – ILC Dover, the designer and manufacturer of NASA's space suits and a wide range of engineered film and fabric products, announced today it was awarded an 18 month contract to design, manufacture and test the next generation of NASA's Spacesuits – the Z-2. The new suit, designed for enhanced spacewalk capability, will operate at higher pressure levels than previous models, which will greatly improve exploration work efficiency.

"This contact is a testimonial to the continued trust and faith NASA and the Johnson Space Center (JSC) have in ILC Dover – a partnership that has existed since the Apollo space missions," said Patricia Stoll, Space Suit Assembly Product Manager, ILC Dover. "We are honored to have been awarded this contract and we look forward to working with NASA to develop the next generation space suit that may eventually walk on the surface of the moon or Mars."

The Z-2 will be designed to interface with NASA's portable life support system currently under development at JSC. The new suit will also be designed to interface with both classical air locks and NASA's latest suit port design.

ILC Dover will be working with the following teammates on this project: Air-Lock Inc., Analytical Mechanical Associates, University of Delaware Center for Composite Materials, Wolverine World Wide, Devilsfork Consulting, and the Philadelphia University.

The public will be able to track the various stages of manufacturing, testing and delivery of the Z-2 through a specifically designed section of ILC Dover's website: http://www.ilcdover.com

About ILC Dover

Since 1947, ILC Dover has provided engineered solutions to complex customer problems, serving the aerospace, personal protection and pharmaceutical industries. Known for production of space suits for NASA, ILC is a world leader in the use of high-performance flexible materials, allowing for unique solutions to meet customer needs. ILC's innovative products have been used on the moon, on Mars and around the globe.

[Salo]

http://forum.nasaspaceflight.com/index.php?topic=28405.msg1044159#msg1044159

antriksh пишет:

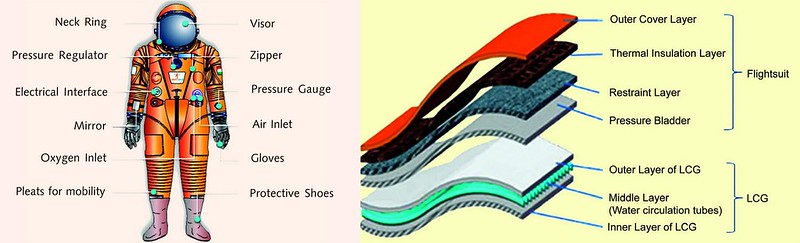

Left - Functional elements of flight suit
Right - Fabric layup in flight suit and LCG

[Lanista]

http://rsc-etestpilot.blogspot.ru/2013/04/blog-post_29.html

[SFN]

Lanista пишет:
 http://rsc-etestpilot.blogspot.ru/2013/04/blog-post_29.html

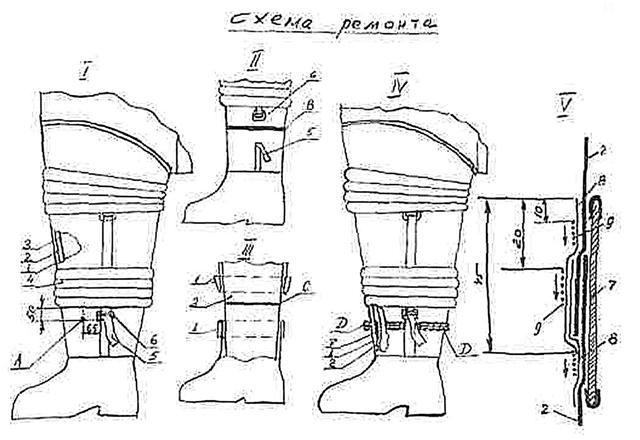

В 83 году порвалась штанина основной герметичной оболочки. Вот рисунок со схемой ремонта, посланный на борт для космонавтов.

[mefisto_x]

Инженеры проектируют экзоскелет Железного человека для прыжков из космоса
http://www.vesti.ru/doc.html?id=1089844&cid=2161

[Boris R]

mefisto_x пишет:
Инженеры проектируют экзоскелет Железного человека для прыжков из космоса
 http://www.vesti.ru/doc.html?id=1089844&cid=2161



Ой, перчатки с рук слетели.

[Salo]

http://www.aviationweek.com/Article.aspx?id=/article-xml/asd_06_03_2013_p04-02-583999.xml

CMG Research Showing Promise For Spacesuit Stability
By Mark Carreau

Source: Aerospace Daily & Defense Report
June 03, 2013

Credit: NASA[/JUSTIFY]HOUSTON — Control moment gyros (CMGs) have stabilized spacecraft, large and small, for decades. Now researchers at MIT and the Draper Laboratory believe the rapidly spinning devices can do the same for astronauts working in weightlessness.
The efforts, which are receiving $600,000 in NASA Innovative Advanced Concepts (NIAC) funding, could improve efficiency by adding attitude control to astronauts wearing jet packs or introduce an artificial "downward" force inside a spacecraft that improves dexterity while stemming the bone and muscle loss and other ill effects that accompany weeks and months of weightlessness.
There are potential terrestrial applications as well. Small CMGs worn on the body like a personal digital assistant (PDA), could become a part of physical rehabilitation strategies or improve the gait and stability of the elderly.
"Outside of the space station or outside a body like an asteroid, astronauts would be able to use their spacesuits as a natural work platform, as opposed to being tethered to something," said Bobby Cohanim, a Draper mission design group leader, during a May 31 interview. "Currently, astronauts tether to the space station while they do their work so they don't fly off."
NASA's development activities with the concept date back to a Manned Maneuvering Unit (MMU), a jet pack evaluated aboard the Skylab space station and early space shuttle missions. The addition of battery-powered CMGs to an advanced MMU would add attitude control, an upgrade that would prevent spacewalkers wielding power tools or swinging a hammer from quickly exhausting their fuel supply.
"CMGs with jets would allow them to work in that environment easily," Cohanim said.
Advances in CMG and battery technologies as well as computer algorithms are merging with NASA's human deep-space exploration ambitions to drive the work. This summer, the MIT/Draper team and their NASA collaborators plan to test their CMG spacesuit concept in a Johnson Space Center Virtual Reality Laboratory, a computer simulation facility used by International Space Station astronauts to train for spacewalks and other operations.
Ultimately, experimenters would like to test their equipment on the ISS, Cohanim said.
Meanwhile, NIAC-backed work on the Variable Vector Countermeasure suit (V2Suit) could make it easier for astronauts to adapt to the range of gravity levels they experience while living aboard the space station, traveling in a space habitat or exploring an asteroid, the Moon or Mars.
The V2Suit concept adds a small, modular PDA to the clothing worn inside a spacecraft to impart an artificial force along a choice of vectors, including a gravity-like pull.
Currently, astronauts assigned to the station are scheduled for two hours of exercise each day. An effective V2Suit may ease that requirement.
