Стартовый комплекс Н1

[David Lee Rickman]

Я сшил диаграммы ракеты N1 в один.

Маленький:
http://www.starbase1.co.uk/n1-plan-b.jpg
Большой:
http://www.starbase1.co.uk/n1-megaplan.jpg

Диаграммы очень интересны, и показывают много внутренних функций, которые являются плохо знакомыми со мной.

Но я не думаю, что они обеспечивают информацию относительно точных размеров и размещения компонентов. Есть несколько секций, которые являются ясно неправильными. Двигатели в третьем блоке высовываются слишком далеко. Покрытия для топливных линий не соглашаются с фотографиями.

Теперь я должен пробовать и понимать ярлыки к планам! Какой структуры внутри являются топливными баками?

Спасибо за интересный новый ресурс!
Ник

====================================

I have stitched the diagrams of the N1 rocket into one.

Small:
http://www.starbase1.co.uk/n1-plan-b.jpg
Large:
http://www.starbase1.co.uk/n1-megaplan.jpg

The diagrams are very interesting, and show many internal functions that are new to me.

But I do not think they provide information on accurate sizes and placing of the components. There are several sections that are clearly incorrect. The engines in the third block protrude too far. The covers for the fuel lines do not agree with photographs.

Now I must try and understand the labels to the plans! What are the structures inside the fuel tanks?

Thank you for an interesting new resource!
Nick

Nick,

I have an arrangement to build a 1/96th scale N1 for TsNIIMash.
Here are measurements from TsNIIMash:

Length of Block A---30.09 m
Diameter of Block A---16.875 m

Length of Block Б---20.461 m
Diameter of Block Б---10.3 m

Length of Block В---11.51 m
Diameter of Block В---7.6 m

Overall Length --- 105.286 m
Length of rocket without the head block ---60.28


I hope this is helpful,

David L. Rickman

[ratte07]

Вован, где осуществлялась заправка Полюса?

[Вован]

Вован, где осуществлялась заправка Полюса?

3 февраля 1987 года на пл. 91А

[ratte07]

Вован, где осуществлялась заправка Полюса?

3 февраля 1987 года на пл. 91А

Спасибо! А перевозили его по ж/д или грунтовым транспортером?

[Вован]

Вован, где осуществлялась заправка Полюса?

3 февраля 1987 года на пл. 91А

Спасибо! А перевозили его по ж/д или грунтовым транспортером?

По шоссе

[ratte07]

Не близко везти. Как с противоспутниковым временем подгадывали?

[Старый]

Как с противоспутниковым временем подгадывали?

Написали сверху "Мир-2" и нехай глядять.

[ratte07]

Как с противоспутниковым временем подгадывали?

Написали сверху "Мир-2" и нехай глядять.

Интересно, есть ли снимки.

[Старый]

Интересно, какова толщина линии которой было написано "Мир-2"?

[Вован]

Где тут сопла двигателя 11Д58М для управления по крену?

[Дмитрий В.]

Где тут сопла двигателя 11Д58М для управления по крену?

Очевидно там же, где сброс генераторного газа с турбины БТНА :wink:

[Вован]

Где тут сопла двигателя 11Д58М для управления по крену?

Очевидно там же, где сброс генераторного газа с турбины БТНА :wink:

А Вы пальцем покажите :oops:

[ratte07]

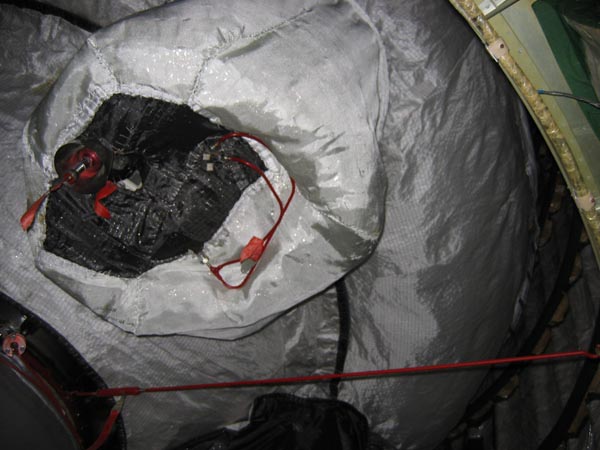

Сопла управления по крену стоят на нижней поверхности торового бака.

[ratte07]

[Вован]

Сопла управления по крену стоят на нижней поверхности торового бака.

Спасибо! Теперь вижу. И сопло это одно. А питается от своего газогенератора? А как приводится в движение? Что за трубка идет к соплу из бака О?

[ratte07]

Сопел два.

[fagot]

Теперь вижу. И сопло это одно. А питается от своего газогенератора? А как приводится в движение? Что за трубка идет к соплу из бака О?

Отбирается часть газа из ГГ, он последовательно проходит турбины бустерных насосов О и Г, после чего сбрасывается через это сопло. Соответственно трубка - это газовод. А качается сопло электроприводом. Через сопло так же сбрасывается гелий, используемый для раскрутки БТНА при запуске двигателя.

[fagot]

Сопел два.

Вроде же было одно, откуда два?

[ratte07]

Сопел два.

Вроде же было одно, откуда два?

На Д точно два, стоят по схеме Х. На ДМ сняли одно?

[Nick Stevens]

Привет Все,
Я имею некоторые новые фотографии N1 на моих интернет-страницах.

Это было сшито от видео захватов, и показывает подставку для бочек:
http://www.starbase1.co.uk/n1/images/slides/gantry-stitch.html

Также некоторые от верхнего корпуса, (l3)
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/hull-detail.html
http://www.starbase1.co.uk/n1/images/LOK%20etc/slides/looking-down.html
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/esacpe-system-plus.html
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/hull-detail-2.html

Ник

----------------------------------------------------

Hello All,
I have some new N1 photos on my internet pages.

This was stitched from video grabs, and shows the gantry:
http://www.starbase1.co.uk/n1/images/slides/gantry-stitch.html

Also some from the upper hull, (l3)
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/hull-detail.html
http://www.starbase1.co.uk/n1/images/LOK%20etc/slides/looking-down.html
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/esacpe-system-plus.html
http://www.starbase1.co.uk/n1/images/N-1%20Main%20Rocket/slides/hull-detail-2.html

Nick
