Стартовый комплекс Н1

[Вован]

Я предполагал, что ты себя узнаешь на этом фото

[Боря]

Очень рад!
Коротко о себе, если Вам интересно, закончил в 98 году Можайку, по специальности инженер-метролог, заочно закончил МТУСИ по радиосвязи, телевидению и радиовещанию, служу в Краснознаменске, собираюсь писать диссертацию, интерес к космосу, как видите, не утратил.
С Рождеством! Всего Вам самого наилучшего, уважаемый Владимир Николаевич.

[Вован]

Заходи в личные сообщения (ЛС)

[Дмитрий Виницкий]

Нашёл такое фото. никогда не видел раньше.

[Вован]

Фото сие из альбома по истории РКК Энергия 1996 года

[Бука]

Уважаемый Владимир Николаевич !

Очень РАД найти ВАС в интернете - и сказать огромное СПАСИБО!.
Мы с вами переписывались в начале 90-х, и вам было не лениво отвечать на глупые вопросы тогдашнего школьника...

Фото Н1 7л у меня стоит в фотоархиве...

Спасибо !!!!!!!!!!!!

[Вован]

Я доволен, что кое-что из истории Н1 пригодилось другим людям. Главное - делать правильные выводы из истории и использовать в будущем

[Pavel]

Я доволен, что кое-что из истории Н1 пригодилось другим людям. Главное - делать правильные выводы из истории и использовать в будущем

Хоть убей не помню, в каком фильме я видел беседку из Н-1, но где-то точно видел. И выглядела она совершенно иначе. Такая очень большая полусфера.

[Старый]

Я тоже гдето видел но на фотографии. Уж не помню беседка это была или танцплощадка но это был полусферический навес над какойто площадкой.

[Вован]

Сделан из дюраля как головная защита бака Г Н1

[ЧСВ]

Сегодня походил по городскому парку города Байконур и еще раз посмотрел на танцплощадку. Лесков писал, что навес над танцплощадкой якобы сделан из бака Н1. Однако, внизу навеса видны ребра из черной строительной стали

Ну, если мне память не изменяет, это очень похоже на то место, где мы монтировали трапецевидную крышу. Но эта крыша - явно не та. Обратите внимание, она прикрывает только часть помоста (сцены). Еще помню, что там были деревяные лавочки, а здесь их нет.

[Вован]

А это целый дом из головной защиты Н1. В нем тоже можно танцевать

[Вован]

Снимок из Гугл 2006 показывает нам, что РН Н1 27 июня 1971 года чуть-чуть не долетела до площадки №31. Воронка (могила) Н1

[DasseN]

Как же она летела? В том смысле, что траектория её полета со 110пл. получается практически перпендикулярной к нынешней трактории полета РКН "Союз" при выведении "Прогрессов" и "Союзов". Еще чуток и как раз "Донскую" бы накрыло.

[Вован]

Как же она летела? В том смысле, что траектория её полета со 110пл. получается практически перпендикулярной к нынешней трактории полета РКН "Союз" при выведении "Прогрессов" и "Союзов". Еще чуток и как раз "Донскую" бы накрыло.

Вы имеете в виду параллельной нынешней траектории (трассе) РН "Союз"?

[DasseN]

Вы имеете в виду параллельной нынешней траектории (трассе) РН "Союз"?

Нет.    просто я грешным делом подумал, что стрелкой указано направление полета Н-1.

[Вован]

Снимок из Гугл 2006 показывает нам, что РН Н1 27 июня 1971 года чуть-чуть не долетела до площадки №31. Воронка (могила) Н1

Воронка вблизи с видом на площадку №31

[Вован]

Много чего изменилось на «техничке» Н1-Л3 за 40 лет

[Вован]

На Шаттле удержание ракетной системы на ПУ производится такими гайками, которые потом разрываются



А как это удержание осуществлялось на РН Н1 и на «Энергии»?

[Вован]

Новые данные по истории РН Н1:
Фернисс Т.
Ф 43 История завоевания космоса / Тим Фернисс; [пер. с английского М. Новыша]. — М.: Эксмо, 2007. — 272 с.: илл.

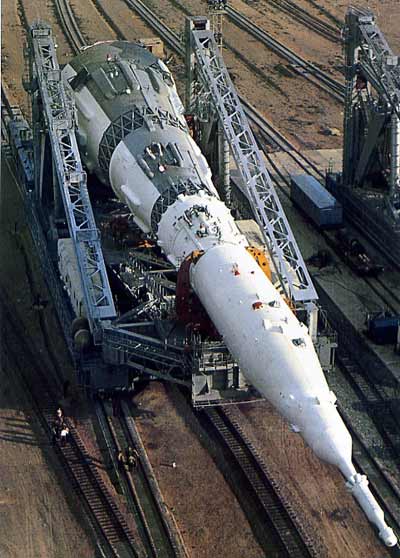

Стр. 90. Ракету-носитель Н-1 вывозят на стартовую площадку в собранном виде. Там она поднимается в вертикальное положение с помощью специальной системы кранов

ПОПЫТКИ ЗАПУСКА РАКЕТ-НОСИТЕЛЕЙ Н-1 В СССР
26 февраля 1969 гада
Первая громадная ракета-носитель Н-1 с макетом корабля, предназначенного для высадки на Луну, стартовала с космодрома Байконур. Некоторое время все шло хорошо, но на 67-й секунде полета разорвало трубу подачи жидкого кислорода на одном из 30 двигателей первой ступени  . Утечка окислителя вызвала пожар. Бортовой компьютер  выключил двигатели, и была приведена в действие система эвакуации  при запуске. Через четыре секунды, когда макет корабля начал свое приземление на безопасном расстоянии от ракеты-носителя, ракета взорвалась.
3 июля 1969 года
Вторая ракета-носитель Н-1 снова несла на борту макет корабля, предназначенного для высадки на Луне. Едва ракета оторвалась от стартовой площадки, как в насос подачи окислителя двигателя номер 8 попал металлический предмет. Насос взорвался, выведя из строя остальные двигатели и кабели системы управления. Ракета упала обратно на стартовую площадку и взорвалась, уничтожив весь стартовый комплекс  , предназначавшийся для запусков Н-1.
27 июня 1971 года
Н-1-3 взлетела с отремонтированного стартового комплекса, неся на борту очередной макет корабля для высадки на Луне. Практически сразу после старта начались проблемы с устойчивостью. На 40-й секунде полета скорость вращения превысила пределы работоспособности системы управления. На 49-й секунде вторая ступень начала разрушаться, и на 52-й секунде автоматическая система управления выключила двигатели. Еще одна Н-1 упала в казахской степи рядом с Байконуром.
23 ноября 1972 года
Последняя Н-1 несла такую же, как в первых трех запусках, нагрузку. На 91-й секунде полета во время планового отключения центральных двигателей первой ступени в системе подачи горючего произошел скачок давления, повлекший разрыв трубопроводов и пожар. Спустя еще 20 секунд первая ступень взорвалась.
