От какой ракеты сопло?

[Славянский танцор]

Ну, дык, там авария, кажется, с "семеркой" была? Следовательно (ИМХО, конечно :oops: ) - от РД-107/108

[Славянский танцор]

Я больше склонен ко второй ступени Р-16

Почти одно и то же  :wink:
Надо сравнить нижнюю часть сопла, под коллектором горючего.

[Вован]

Судя по расширению сопла, двигатель первой ступени РН

[Гость 22]

Я больше склонен ко второй ступени Р-16

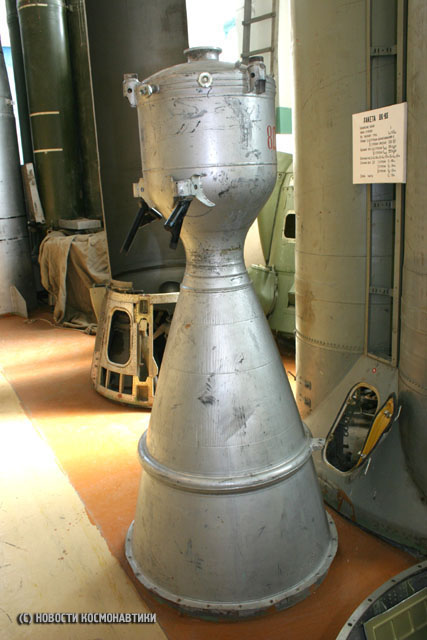

И все-таки это РД-252, судя по характерным узлам передачи тяги, расположенным в районе сужающейся части сопла.

У РД-219 эти узлы расположены на силовом кольце смесительной головки:



Так же, как и на РД-214, РД-216, РД-218 и РД-251.

[Гость 22]

В Плесецке от какой-то ракеты разрезанное сопло в виде памятника погибшим в 1980 году

Ну, дык, там авария, кажется, с "семеркой" была? Следовательно (ИМХО, конечно Embarassed ) - от РД-107/108

Это точно не РД-107/108 - не те пропорции КС/сопло, коллектор горючего на сопле расположен слишком высоко.

Так что, хотя взорвался Восток, для памятника взяли, похоже, камеру РД-216 от "Космоса":

[Вован]

Точно РД-216. На него указывает и место крепления донного экрана (почти на срезе сопла). Вывод: памятник погибшим из-за одной ракеты сделан из другой ракеты . Кощунственно это. Вероятно, получилось по-военному: "Чтоб завтра был памятник!"

[Feol]

По идее, по уму, памятник нужно было бы делать из обломков той самой, убившей. Это был бы и символ, и память и предостережение. А так, остается мысль, что из чего первым нашли, из того и сделали   .

[Вован]

От чего сопло?

[fagot]

От чего-то твердотопливного

[Petrovich]

Ot SAS ,,Sojuz,,-a ?

[Вован]

Ot SAS ,,Sojuz,,-a ?

Сопло найдено в районе испытаний ДУ САС. От какого Союза?

[Bell]

Ot SAS ,,Sojuz,,-a ?

Сопло найдено в районе испытаний ДУ САС. От какого Союза?

Ой, неужели 18-го?  :shock:  :wink:

[Вован]

Ot SAS ,,Sojuz,,-a ?

Сопло найдено в районе испытаний ДУ САС. От какого Союза?

Ой, неужели 18-го?  :shock:  :wink:

[Вован]

Что за космический агрегат?

[Вован]

Рулевой двигатель от какой-то ракеты. Какой – еще не определил



Если угол поворота рулевой камеры около 180 градусов, то нет цапф в связи с этим?

[Старый]

Рулевой двигатель от какой-то ракеты. Какой – еще не определил

Ну таковых не так уж много...
 Циклон, наверное.

[Вован]

От Циклона первая и третья камеры - они более толстые в цилиндрической части

http://d.foto.radikal.ru/0607/13f8754e623a.jpg

[Старый]

От Циклона первая и третья камеры - они более толстые в цилиндрической части

http://d.foto.radikal.ru/0607/13f8754e623a.jpg

Не открылось.
 А от чего тогда? Протон третья ступень?

[Старый]

Крепление какоето странное - не через цапфы.

[Вован]

От Циклона первая и третья камеры - они более толстые в цилиндрической части

http://d.foto.radikal.ru/0607/13f8754e623a.jpg

Не открылось.
 А от чего тогда? Протон третья ступень?

Это рулевики: от Р-36 (такие же на Циклоне), Р-7, Р-36
