Убогое пусковое устройство "Протона"

[Дем]

Для «Протона» воду использовать нельзя. Представьте результат химической реакции азотного тетраксида (избыток его вылетает из сопел двигателей «Протона» для более полного сгорания гептила) с водой? Азотная кислота будет, от которой металл и кабели на ПУ вскоре будут в дырках.

Это дистиллированную нельзя. А если намешать с содой или ещё чем....

[Вован]

Браво, fagot! Браво, Бийск!
Действительно, в истории КБОМ написано, что маленькие газоходы, отводные опоры, стыковка блока разъемов к торцу РН, защита всех этих механизмов от газовой струи разработаны для шахтного варианта ракеты УР-500. Эти решения для ускорения строительства были применены и для наземного старта

[Вован]

Были вопросы от Feol :
1. Слышал, что после каждого пуска Протона обязательно меняют по 2 метра каких-то шлангов. Правда ли и если да, то что за шланги и зачем их менять.

2. Слышал по ТВ, что после каждого пуска Протона солдат заставляют вычерпывать из газоотвода какую-то черную жижу. Прямо так и было сказано, но свято верить СМИ нельзя. Так ли это? И если так, то что это за жижа и откуда она там после старта?

Действительно, после каждого пуска "Протона" меняют пять трубопроводов, расположенных на пяти откидных опорах. Трубопроводы отстыковываются от РН непосредственно перед пуском и остаются открытыми. При старте РН в них залетают горячие газы, пыль, песок и всякая грязь. А поскольку через некоторые из них проводится заправка РН компонентами топлива, то сами понимаете ...
Вычерпывать из газоходов черную жижу (любую жижу) надо для удаления остатков топлива и подготовки дна и стен газоходов к покрытию бетоном и жидким стеклом. Черная вода талая или дождевая вода была вероятно от сажи

[fagot]

А почему в шахте нельзя использовать разъём "под кабель-мачту"? Её роль стенка шахты играть может, ответная часть разъёма выдвигается из неё. По моему, даже лучше, упрощает дно шахты.

А стенку усложняет. Придется делать люк в стакане. А снизу уже есть бронекрышки для опор, остается засунуть туда еще и разъем. На Р-36 коммуникации тоже снизу подведены.

[Fakir]

Посмотрел на фото, и возник дурацкий вопрос: а как он ветровые нагрузки-то держит? Без мачт и тому подобных устройств? Там же по идее изламывающие моменты должны быть ого-го!

[fagot]

Посмотрел на фото, и возник дурацкий вопрос: а как он ветровые нагрузки-то держит? Без мачт и тому подобных устройств? Там же по идее изламывающие моменты должны быть ого-го!

Другие же ракеты как-то держат, а чем Протон хуже? :wink:  В какой-то степени его башня обслуживания защищает.

[Вован]

На каждой из шести опор "Протона" есть фиксаторы, но они больше нужны для удержания пустой ракеты. Заправленная и так стоит. Фиксаторы отводятся перед самым пуском. Более совершенные фиксаторы имеются у "Зенита" - они не отводятся, а обкатываются по полусферическим кронштейнам ракеты и отворачиваются от ракеты вместе с опорами при их отводе во время взлета РН на 80 мм

[Вован]

А что, если сделать "Протону" нормальный газоход и кабель-мачту сбоку, то на освободившийся торец можно поставить седьмой двигатель?

[RadioactiveRainbow]

Анах?    g увеличить?  :?
Или вообще - сделать массу поболе, со всеми вытекающими?...
Насколько я это (устройство Протона) себе представляю - седьмое двигло туда воткнуть будет непросто.

А какого порядка нагрузки ветровые?

[slipstream]

На каждой из шести опор "Протона" есть фиксаторы, но они больше нужны для удержания пустой ракеты. Заправленная и так стоит. Фиксаторы отводятся перед самым пуском.

Хм, а опоры убираются в те же люки, что и фиксаторы, или опоры это что-то совсем отдельное? И где на РН находятся площадки которыми она на опоры встает?

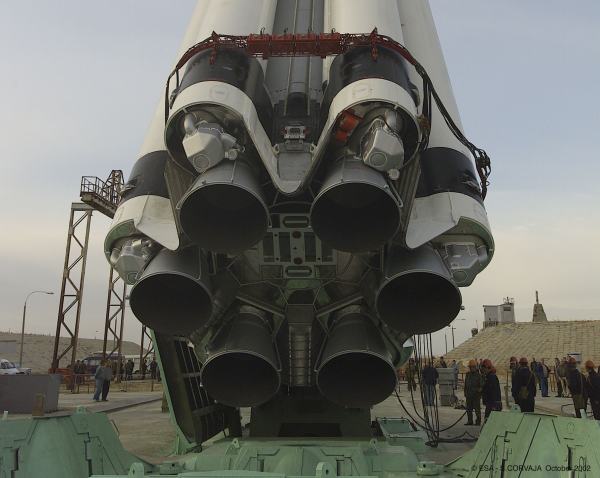

Вот на этом фото например, каждое выдвинутое из боковых люков - сложное зеленое с серебристой трубой оканчивающейся чем-то красным - только фиксатор или опоры тоже видно?

http://tihiy.fromru.com/Rn/RN_Proton.htm

Рис. 9

Пусковой стол (рис. 9) имеет двухлотковый газоотводной канал. Ракета опирается хвостовой частью непосредственно на поворотные опоры пускового стола. В момент старта и в первые мгновения полета шесть поворотных опор стола отслеживают движение носителя до высоты примерно 100..150 мм, а затем убираются в индивидуальные ниши и закрываются защитными створками. Механизм стыковки разъемов, так же как и опоры, поднимается, отслеживая движение ракеты, а затем отбрасывается пневмоускорителем вниз, герметично закрываясь специальной стальной бронекрышкой, образующей рассекатель газовой струи.

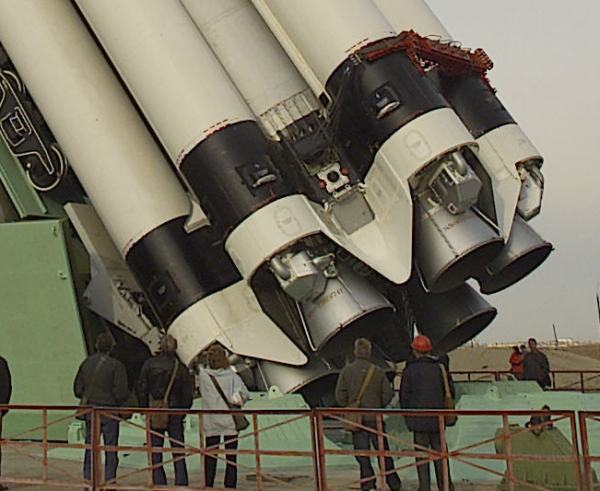

Судя по тому, что после установки верх черного пояса на РН оказывается вровень с верхним краем крышек на ПУ -



- красные наконечники приходятся как раз напротив нижнего края черного пояса, там где закреплен металлический квадрат с черной "кнопкой" посредине.

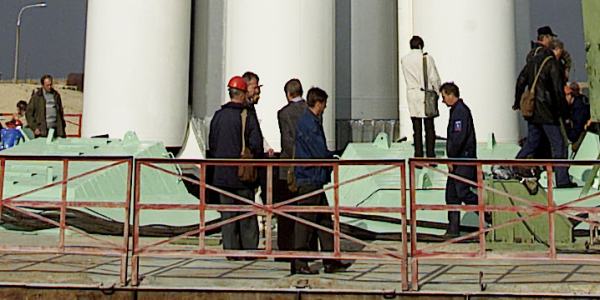

Тогда квадратная выемка ниже черного пояса - это под опору? Т.е. центральный бак не стоит на опорах, а скорее вклинивается между ними?

[fagot]

Хм, а опоры убираются в те же люки, что и фиксаторы, или опоры это что-то совсем отдельное? И где на РН находятся площадки которыми она на опоры встает?

Опора это вся зеленая конструкция, которая выдвинута из люка. На ее конце видны площадки, на которые опирается РН. Серебристая труба с красным наконечником сверху опоры - это фиксатор. А на РН опорные площадки находятся над квадратной выемкой, видной на последнем снимке. Над опорной площадкой расположена вертикальная пластина с отверстием под фиксатор.

[Вован]

1.   Сначала рассмотрим опоры и фиксаторы на откидных кронштейнах (стартовых опорах). Там, где оканчивается наклонный стержень откидной опоры (под 45 градусов он повернут к ракете при выдвинутых опорах), имеется вертикальный цилиндр высотой и диметром 200 мм. Это опорная пята для ракетной опоры. Над ней на высоте 100 мм - клык фиксатора (на фото отодвинут назад от ракеты). Клык снизу имеет зубчики для удержания ракеты от проворота вокруг ее вертикальной оси. Над фиксатором выше на 300 мм – закрытый красной крышкой заправочный (дренажный) шланг или иными словами «наполнительное соединение». Справа и слева от оси шланга – два направляющих штыря для точного попадания шланга в заправочную горловину ракеты.
2.   Ответные части на ракете. Между боковыми блоками (баками горючего) снизу (но над обтекателями камер двигателей) установлена плита, на ней - горизонтальная полочка для опирания на пяту стартовой опоры. Полочка около 100 мм, а верхняя ее часть имеет зубчатую поверхность для входа в зацепление с такой же поверхностью фиксатора. Далее вверх – заправочная (кое-где дренажная) горловина (на фото РН закрыта черной крышкой). Справа и слева от нее – два отверстия для направления штырей наземного заправочного шланга. Отверстия закрыты красными круглыми крышками.
А теперь текст из диска «Современные отечественные ракеты-носители», С-Птб, 1997. Хвостовой отсек  центрального блока конической  формы,  клепаной конструкции, выполнен из  сплава  В95.  Каркас  отсека  образуют  шпангоуты, стрингеры из прессованных профилей и 12 продольных штампованных лонжеронов,  воспринимающих тягу двигателей и нагрузки от стартовых опор.  Стрингеры и лонжероны расположены по наружной  поверхности корпуса.  Лонжероны попарно соединены плитами, в каждой из которых имеются отверстия под  заправочные  и  дренажные горловины.  На  торцевых частях плит расположены шесть стальных стартовых опор для установки и  крепления  ракеты  на  пусковом устройстве.

[Вован]

Схема сопряжения стартовых опор РН и ПУ будет примерно такая.
http://b.foto.radikal.ru/0606/20e382181117.jpg

[Вован]

Подробности на борту РН.
http://b.foto.radikal.ru/0606/5262133d1bc0.jpg

[Вован]

Подробности по пусковому устройству.
http://b.foto.radikal.ru/0606/39bace5afb11.jpg

[Вован]

Убогое пусковое устройство. http://b.foto.radikal.ru/0606/01d568ab360c.jpg  :roll:

[Вован]

А это еще что?  :?
http://b.foto.radikal.ru/0606/06ce0760b031.jpg

[Старый]

А это еще что?  :?
http://b.foto.radikal.ru/0606/06ce0760b031.jpg

А это вероятно имитатор протоноваской жопки применяемый для проверок и испытаний СК?

[Вован]

Зачем здесь видимые семь белых гидроцилиндров с черными шлангами, крепящие имитатор торца РН к ПУ? Стартовики боятся, что жопку ветром унесет?

[Старый]

Зачем здесь видимые семь белых гидроцилиндров с черными шлангами, крепящие имитатор торца РН к ПУ? Стартовики боятся, что жопку ветром унесет?

Имитаторы нагрузок наверно?
