Обтекатель Космос-1686

[Schwalbe]

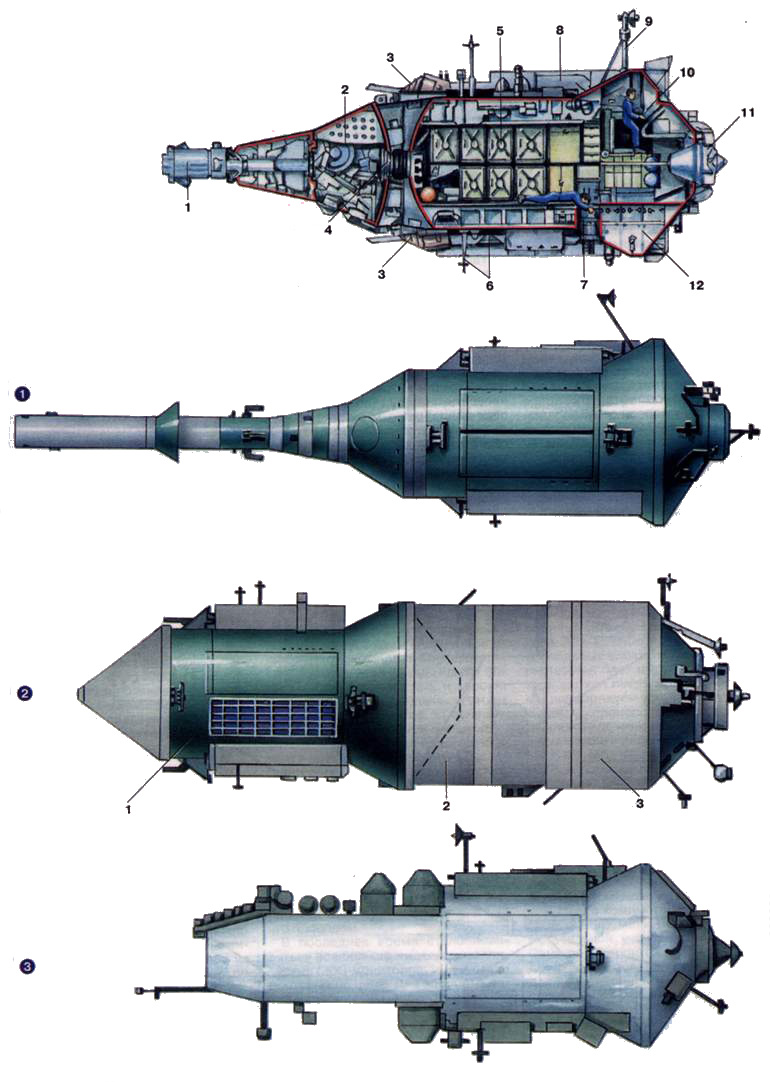

Как выглядел головной обтекатель на ТКС-4? Продлили штатный? Или стояла отдельная нашлепка на Пионе?

[Бертикъ]

А может уже был готов черный для модулей Мира? По длине даже с запасом.

Вы не можете просматривать это вложение.

[Штуцер]

Это не он?
Вы не можете просматривать это вложение.

[Schwalbe]

А это не Квант?

[Schwalbe]

Как я понимаю, у Кванта нашлепка не сбрасывалась? Если такая была на ТКС-4 - то сброс был бы на орбите? Может это по NORAD можно проверить?

[anik]

А может уже был готов черный для модулей Мира? По длине даже с запасом.

Нет, головной обтекатель 77КС прошёл испытания при запуске «Скифа-ДМ» и далее использовался для выведения «Кванта-2», «Кристалла», «Спектра», «Природы» и «Зари».

[Бертикъ]

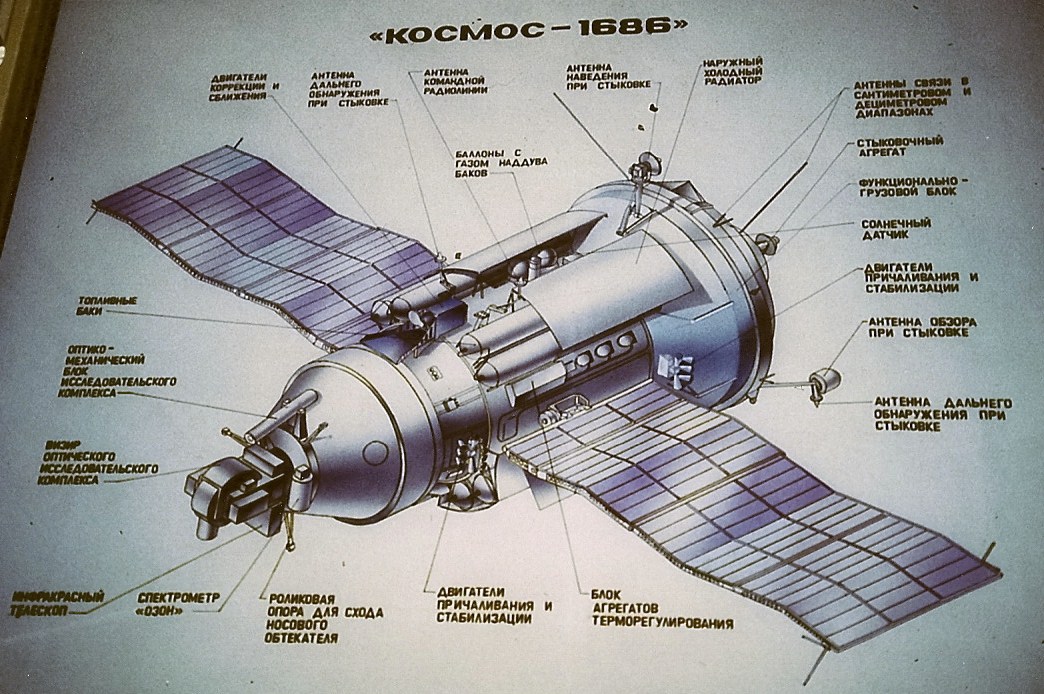

Народ, обратите внимание - на втором рисунке в заглавном посте есть подпись внизу «роликовая опора для схода носового обтекателя».
ЗЫ: получается, что сам Пион был закрыт чем-то цилиндрическим, что сбрасывалось вперед.

[Штуцер]

А это не Квант?

По крайней мере две белые половинки с "поручнями" ТКСовские, штатные.
А зеленая тюбитейка еще в одном месте засветилась.
Начиная со Скифа и модулей обтекатели были черные, стеклопластиковые.

Вы не можете просматривать это вложение.

[Schwalbe]

Народ, обратите внимание - на втором рисунке в заглавном посте есть подпись внизу «роликовая опора для схода носового обтекателя».
ЗЫ: получается, что сам Пион был закрыт чем-то цилиндрическим, что сбрасывалось вперед.

Это логичный вариант. Но при таком раскладе это произошло уже на орбите. Тогда где фиксация этого объекта? Пропустили?

[Бертикъ]

Тогда где фиксация этого объекта?

Например, на те же места, куда крепится тормозной пороховик ТКС-а в обычной комплектации.

[Schwalbe]

Тогда где фиксация этого объекта?

Например, на те же места, куда крепится тормозной пороховик ТКС-а в обычной комплектации.

Фиксация НОРАД на орбите. У меня получилось найти только 2 объекта - Космос и ступень.

[Бертикъ]

Тогда где фиксация этого объекта?

Например, на те же места, куда крепится тормозной пороховик ТКС-а в обычной комплектации.

Фиксация НОРАД на орбите. У меня получилось найти только 2 объекта - Космос и ступень.

А-а... понял. Я подумал, что Вы имеете в виду фиксацию этого обтекателя на аппарате))
А фиксации Норадом не было, потому что оба обтекателя (и носовой и основной) отделялись как обычно на участке выведения.
ЗЫ: и да, крепился он конечно где-то в районе дна ВА.

[Schwalbe]

отделялись как обычно на участке выведения

Если он был цельным, то на участке выведения его нужно было бы сдергивать двигателем, как отделяется САС. Это сложно, и городить ради одного пуска тем более.

Если он имел две створки, то зачем роликовая опора?

По роликам сходит средний переходник блока Д, но он сходит вниз.

[Бертикъ]

Если он был цельным, то на участке выведения его нужно было бы сдергивать двигателем, как отделяется САС. Это сложно, и городить ради одного пуска тем более.

У «Полетов» на «семерке» ради двух (!) пусков сделали особую систему на основе РДТТ выхода спутника из обечайки, закрепленной на второй ступени. Для челомеевской фирмы привычно решать проблемы оригинальными методами.

[Штуцер]

Например, на те же места, куда крепится тормозной пороховик ТКС-а в обычной комплектации.

 А где у ТКСа РДТТ ?

[Бертикъ]

Например, на те же места, куда крепится тормозной пороховик ТКС-а в обычной комплектации.

А где у ТКСа РДТТ ?

Это неправильная версия. Но РДТТ у ТКС на ВА две штуки - САС и тормозной. Разве нет?

[Штуцер]

Но РДТТ у ТКС на ВА две штуки - САС и тормозной. Разве нет?

Так это на ВА. )))

[Schwalbe]

Господа "мясищевцы" разделяют свое и чужое.

[Штуцер]

Господа "мясищевцы" разделяют свое и чужое.

Конечно. ВА для нас нечто далекое. ))
Всеми двигателями занимались в нашем отделе.  Пороховые были только в системах разделения ступеней, их же применяли на Скифе для увода от блока Ц.
