Космодромы SpaceX

[Шлангенциркуль]

Бока-Чика

[V.B.]

Половинку дефлектора опускают в траншею:

[Шлангенциркуль]

Расчертили маркером, где будет красная зона по нагрузке, желтая, зеленая и синяя!
А зачем сделали две щели, не обозначили.
Вообще, аналогов такой конструкции не припомню, разве что каналы охлажнения сопла, но это в другой области.

[ExDi]

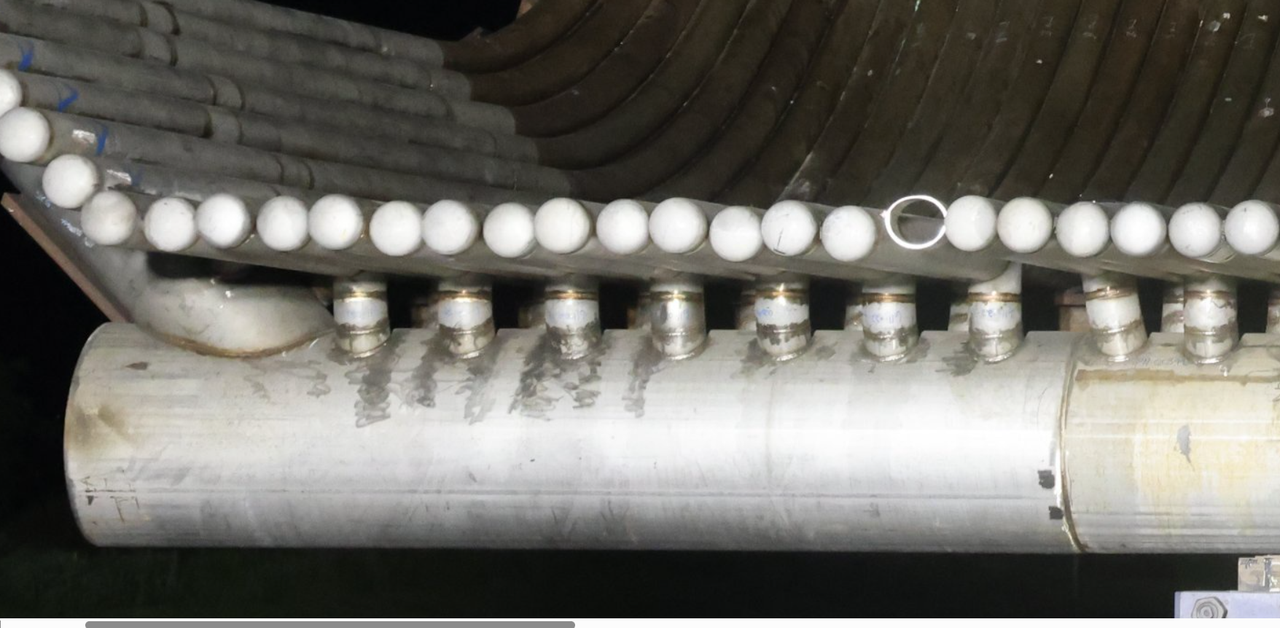

там, где щели - что-то вроде хомутов для труб; полагаю, это для трубопровода входного коллектора, который будет смонтирован по месту. позади щелей видно патрубки-отводы для него из магистральной трубы

[cross-track]

там, где щели - что-то вроде хомутов для труб; полагаю, это для трубопровода входного коллектора, который будет смонтирован по месту. позади щелей видно патрубки-отводы для него из магистральной трубы

Вроде там трубопроводы входного коллектора через один:

[ExDi]

магистральной трубы

Вроде там трубопроводы входного коллектора через один

да, согласен, это неправильно - подавать воду в коллектор через пару тонких труб. тогда м.б. эти две не установлены буквально из-за того, что видно на фото: чисто технологически, для крепления строп при монтаже

[cross-track]

магистральной трубы

Вроде там трубопроводы входного коллектора через один

да, согласен, это неправильно - подавать воду в коллектор через пару тонких труб. тогда м.б. эти две не установлены буквально из-за того, что видно на фото: чисто технологически, для крепления строп при монтаже

Я тоже вначале подумал про крепления строп при монтаже. А вот для чего "что-то вроде хомутов для труб" - не совсем понятно.

[ExDi]

А вот для чего "что-то вроде хомутов для труб" - не совсем понятно.

чтобы после монтажа самой секции  фиксировать недостающие при их установке? ну или чтобы при сборке секции и монтаже зафиксировать требуемые зазоры на месте пропущенных?

[cross-track]

А вот для чего "что-то вроде хомутов для труб" - не совсем понятно.

чтобы после монтажа самой секции  фиксировать недостающие при их установке? ну или чтобы при сборке секции и монтаже зафиксировать требуемые зазоры на месте пропущенных?

Может быть. И обратите внимание, что входы в коллектор расположены через один (на переднем плане, и через один - на заднем. И такое впечатление, что трубы сгруппированы попарно; может, в одну втекает, и из другой вытекает. И еще - с одной стороны торцы заглушены, а с другой - видны отверстия на каждой заглушке. Лично мне не совсем понятно (вернее, совсем не понятно), как это все работает.

[Шлангенциркуль]

Трубы подачи воды почти дошли до газохода. Из их калибра можно предположить примерно такой же расход, как на первой табуретке.

[A.E]

И такое впечатление, что трубы сгруппированы попарно; может, в одну втекает, и из другой вытекает.

Мсм, вряд-ли. Вроде нижняя труба общая, а к ней отводы приварены вразбежку, а не в линин, ради удобства

[V.B.]

Подача воды ко второму старту в Бока-Чике, рендеры от ChromeKiwi @AshleyKillip.

Баки с водой и соответствующие им баки с азотом для наддува:



Более толстая труба разветвляется на две для подачи воды снизу в коллекторы двух половин дефлектора. Менее толстая служит для подачи воды наверх к "хребту", где соединяются две половины дефлектора:



Собственно сам "хребет". Справа вверху на картинке показан фланцевый редуктор на противоположном от входной трубы торце "хребта". Вероятно оттуда вода будет поступать к стартовому столу для его охлаждения:




P.S. Похоже моё предположение о том, что вода будет рециркулировать, не подтверждается. Не видно труб, по которым вода могла бы возвращаться к бакам.

[Шлангенциркуль]

Надо сказать, рендер ребра дефлектора сделан на основе замеченной с воздуха части, ее скоро отвезут к траншее, если уже не отвезли.

[nonconvex]

Собственно сам "хребет". Справа вверху на картинке показан фланцевый редуктор на противоположном от входной трубы торце "хребта". Вероятно оттуда вода будет поступать к стартовому столу для его охлаждения:




P.S. Похоже моё предположение о том, что вода будет рециркулировать, не подтверждается. Не видно труб, по которым вода могла бы возвращаться к бакам.

Прогорит.

[Шлангенциркуль]

Будет одноразовая черезразовая ступень 0.1, с фланцем!
И транспирационным охлаждением для страждующих.

[nonconvex]

И транспирационным охлаждением для страждующих.

Через десять лет, вместе с "Автопилотом".

[Шлангенциркуль]

Так вот же уже

[strat]

[strat]

Будет техническая возможность снять стартовый стол целиком для ремонта или замены газоотражателя когда-нибудь в будущем

[strat]
