Космос-2553 ( Нейтрон) – Союз-2.1а/Фрегат – Плесецк 43/4 – 05.02.2022 10:00 ДМВ

[Bart Hendrickx]

Объявленное назначение спутника дает основания полагать, что научно-исследовательская работа «Технолог», проведенная в 2012 г. в НИИЯФ под руководством Л.С. Новикова, действительно была связана с 14К171 (напомню, что проект начался еще в декабре 2011 г.). Еще раз цитирую:


Расчет поглощенных доз внутри КА от ИИ КП (шифр «Технолог»)
·       Руководитель НИР: Новиков Л.С.
·       Участники НИР: Воронина Е.Н., Галанина Л.И., Зеленская Н.С., Лебедев В.М.
·       Подразделение: Научно-исследовательский институт ядерной физики имени Д.В. Скобельцына
·       Срок исполнения: 10 января 2012 г. - 30 июля 2012 г.
·       Номер договора (контракта, соглашения): 75-12
·       Тип: Прикладная
·       Приоритетное направление научных исследований: Космическая физика
·       ПН России: Транспортные и космические системы
·       Ключевые слова: поглощенная доза, защитный экран, космический аппарат, ионизирующее излучение, трехмерная геометрическая модель


·       Основные результаты:
На основании модельных данных о потоках частиц ЕРПЗ и СКЛ определены радиационные условия функционирования космических аппаратов на орбитах с высотой от 600 до 10000 км и наклонениями 65°и 90°. Для указанных орбит рассчитаны поглощенные дозы за плоскими и сферическими защитными экранами с толщинами от 0,01 до 50,0 г×см-2. Создана трехмерная расчетная геометрическая модель аппарата, отражающая особенности его конфигурации и внутренней структуры, расположение основных блоков оборудования, их размеры и массы. Рассчитаны значения локальных поглощенных доз от всех компонентов ИИ КП блоках оборудования КА. Исследовано влияние на величину локальной поглощенной дозы смещения расчетной точки из центра блока к граням и заливки блоков компаундом с двумя значениями плотности. На основании расчетных данных определены возможные места установки детекторов радиационного контроля и даны рекомендации по их составу и характеристикам.


 С 14К171, возможно, связан и доклад исследователей ИПМ Келдыша, НИИЯФ (того же Новикова) и НПОМаш, прочитанный на королевских чтениях в январе 2015 г. (он вряд ли относился к Кондору-ФКА).

РАСЧЕТ РАЗНОСТЕЙ ПОТЕНЦИАЛОВ НА ПОВЕРХНОСТЯХ
МКА ПРИ ВОЗДЕЙСТВИИ ИИ КП, ОЦЕНКА ХАРАКТЕРИСТИК ЭЛЕКТРОСТАТИЧЕСКИХ РАЗРЯДОВ (ЭСР) И НАВОДОК В БКС МКА

А.В. Березин 1, М.Е. Жуковский 1, Д.А. Жуков 2, В.В. Конюков 2,
В.И. Крайнюков 2, А.А. Крюков 1,
М.Б. Марков 1, Л.С. Новиков 3 complex60@vpk.npomash.ru

1 Институт прикладной математики им. М.В. Келдыша РАН
2 ВПК «НПО машиностроения»
3 НИИ ЯФ МГУ

Разработана физико-математическая модель электризации под воздействием ИИ КП поверхности МКА (малого космического аппарата), а также модель возникновения ЭСР. Построена модель возникающих в БКС токов и наведенных потенциалов при воздействии ЭМП, генерируемого ЭСР. Разработана постановка задачи Коши для уравнений Максвелла, решением которой являются ЭМП, возбуждаемые током пробоя ЭСР. Сформулирована постановка задачи Коши, моделирующей генерацию наведенных токов в БКС. Обоснована единственность ее решения. Выполнен переход к начально-краевой задаче, позволяющей определять параметры воздействия ЭМП путем численного решения уравнений Максвелла в ограниченной расчетной области. Разработаны граничные условия для уравнений Максвелла, предназначенные для математического моделирования воздействия ЭМП, генерируемых ЭСР, на сложные технические объекты. Обоснована единственность решения начально-краевой задачи с такими граничными условиями. Разработан численный алгоритм расчета амплитудно-временных характеристик ЭМП (с учетом применяемых материалов и геометрии отсека), токов и разностей потенциалов, наводимых в жгутах БКС (с учетом ее конструкции и топологии). Основу алгоритма составила явная разностная схема для уравнений Максвелла. Конечно-разностные уравнения дивергентны, аппроксимируют уравнения Максвелла со вторым порядком точности в сеточной норме пространства непрерывных функций, при условии гладкости коэффициентов и равномерной сетке по пространственным переменным. На неравномерной сетке имеет место первый порядок аппроксимации. Разработан комплекс параллельных программ для расчетов на ПЭВМ амплитудно- временных характеристик ЭМП и наведенных токов и разностей потенциалов в жгутах БКС при воздействии ЭМП естественного и искусственного происхождения. Проведены расчеты разностей потенциалов на поверхностях МКА и характеристик ЭСР, генерируемых ИИ КП, а также уровней наводок в БКС при воздействии возникающих ЭСР, с учетом конструкций и материалов корпуса МКА и геометрии БКС.

Все-таки трудно представить, что изучение воздействия радиации на бортовые системы является главной целью полета.  Как я тут уже писал, в рамках 14К171, по всей вероятности, было разработано два спутника, Нейтрон и Технолог. Какой из них стартовал сегодня неизвестно. Можно предположить, что они каким-то образом должны взаимодействовать и что второй будет запущен в недалеком будущем. Судя по отчету о НИР Технолог, он будет выведен на полярную орбиту.

С учетом того, что есть какая-то связь с Глонассом (имею в виду изделие 14Ц169-11, созданное НПК СПП), в голову приходит статья Вячеслава Фатеева (бывшего директора МАК Вымпел) о развитии космического эшелона информационных средств воздушно-космической обороны.
http://www.vko.ru/oruzhie/kak-povysit-effektivnost-pvo-skkp-sprn-i-pro

Статья (опубликованная в 2014 г.) была основана «на результатах инициативных исследований, проведенных коллективом молодых ученых под руководством автора», но все-таки стоит упомянуть это предложение:


Группировка МКА оперативного мониторинга состояния ионосферы

Прием навигационных сигналов системы ГЛОНАСС на борту МКА по радиолинии, проходящей через ионосферу, открывает возможность измерения полного электронного содержания вдоль линии навигационный КА – МКА (рис. 9).

Вы не можете просматривать это вложение.



Группировка из 2–3 МКА, оснащенных двухчастотной приемной навигационной аппаратурой ГЛОНАСС, позволит решить целый ряд важнейших практических задач:

- повышение точности системы ГЛОНАСС в глобальном масштабе;

- повышение точности РЛС СПРН метрового диапазона;

- повышение точности и дальности действия загоризонтных РЛС;

- обнаружение областей ионосферы, модифицированных с помощью нагревных стендов;

- повышение точности предсказания условий КВ-связи в северных широтах.



Интересно добавить, что спутниковая система для мониторинга американского нагревного стенда HAARP в Аляске изучалась в ЦНИРТИ им. Берга. Этот стенд , который эксплуатировался ВВС США, использовался не только для решения чисто научных задач и был предметом всяких теорий заговора. Но в 2015 г. ВВС передали HAARP Университету Аляски, так что эта тема наверняка уже потеряла свою актуальность. Все равно тут перечислены и другие задачи, которая такая пара/тройка спутников может решить в интересах военных.

Но ладно, гадаем на кофейной гуще.  Сначала посмотрим, будет ли действительно второй запуск.

[fagot]

Хммм... Странно. При столь разной конечной скорости третей ступени вторая падает в одно и то же место...

Так ведь влияние массы головной части на конечную скорость 2-й ступени гораздо меньше, чем на скорость 3-й, а район падения достаточно велик.

[fagot]

Спутник получается может весить до 3,8 т, достаточно прилично.

[Gradient]

Спутник получается может весить до 3,8 т, достаточно прилично.

или просто тяжелее возможностей Союза-2.1в с Волгой

[fagot]

Все может быть, это же просто верхний предел, можно сказать целый Барс.

[zandr]

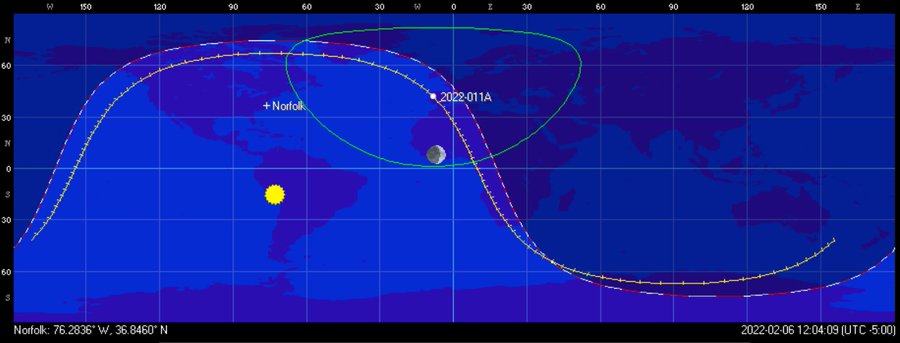

https://twitter.com/Astroguyz/status/1490357633957703685

  Dave Dickinson  @Astroguyz
_{The catalog is now listing #Starlink G4-7 starting with ID 51456/2022-010A, plus two new ISS IDs (51509-10)} and an ID for yesterday's Neitron launch from Plesetsk as 2022-011A: https://nasaspaceflight.com/2022/02/soyuz-neitron/...

[Bart Hendrickx]

Спутник получается может весить до 3,8 т, достаточно прилично.

НПО Машиностроения вряд ли сделало новую (тем более тяжелую) платформу для экспериментальной программы. Скорее всего, 14Ф01 имеет платформу Кондора  (т.е. масса вместе с ПН около 1 тонна или больше, учитывая, что там могут быть всякие защитные экраны для работы в радиационных поясах). На это, например, указывает доклад о сотрудничестве между НПОМаш и НИИМаш, сделанный на королевских чтениях в январе 2014 г.
http://ihst.ru/~akm/38t22.pdf
(стр. 666)

В настоящее время ФГУП «НИИМаш» участвует в создании космической системы на базе платформы МКА «Кондор-Э», в которой планируется применение двигателей 17Д58Э с пониженными (в 10 раз) утечками компонентов топлива через клапанную пару.

Это было примерно за год до начала работ по теме Кондор-ФКА. Кроме того, Кондор-ФКА имеет совершенно новую ДУ.

https://reutov.bezformata.com/listnews/zondirovaniya-zemli-kondor-fka/45634193/

По словам главного конструктора по направлению Сергея Зайцева, большой объем работ по изготовлению систем будет проделан силами Опытного завода машиностроения, входящего в структуру АО «ВПК «НПО Машиностроения». Так, на предприятии изготовят солнечные батареи, систему поворота антенны и ряд приборов. Получит «Кондор-ФКА» и совершенно новую двигательную установку. Увязка доработок систем в составе КА потребует кропотливой и напряженной работы конструкторов, программистов и испытателей АО «ВПК «НПО Машиностроения».

В докладе на королевских чтениях речь, наверно, шла о двигателе 17Д58ЭМ, который встречается в некоторых публикациях НИИМаш (в том числе в одной статье о кооперации с НПОМаш). Можно предположить, что он был разработан как раз для 14Ф01.

Вы не можете просматривать это вложение.

На Кондорах также стояли двигатели малой тяги 14Ц71001 (тоже разработки НИИМаш).
Вы не можете просматривать это вложение.
В закупочной документации о 14Ф01 упоминается двигатель 14Ц71000, который, наверно, практически идентичен.
https://zakupki.gov.ru/223/purchase/public/purchase/info/common-info.html?regNumber=32009162462

Есть основания полагать, что 14Ф01 заимствовал от Кондора и некоторые другие системы, например двигатели-маховики ВНИИЭМ.

[Gradient]

Скорее всего, 14Ф01 имеет платформу Кондора  (т.е. масса вместе с ПН около 1 тонна или больше, учитывая, что там могут быть всякие защитные экраны для работы в радиационных поясах

Технологический космический аппарат "Космос-2553" оснащен вновь разрабатываемыми бортовыми приборами и системами для их отработки в условиях воздействия радиации и тяжелых заряженных частиц, поэтому для испытания этих приборов и систем его обвесили "всякими защитными экранами для работы в радиационных поясах"

[АСПОС ОКП]

Похоже, фазируется (период 127.11 мин - какая повторяемость траектории?).
Явно не шаровый фантом.

[Iv-v]

Похоже, фазируется (период 127.11 мин - какая повторяемость траектории?).
Явно не шаровый фантом.

Тогда точно для изучения воздействия радиации!

[zandr]

поэтому для испытания этих приборов и систем его обвесили

Прошу уточнить: Вы раскрываете известную Вам техническую информацию?
Или это, как мне показалось, такой тонкий юмор?
В последнем случае  - желательно указать. Смайликом, либо вербально. Потому как некоторые уже восприняли это всерьёз (удалено).

[ZOOR]

желательно указать. Смайликом, либо вербально.

А какой смайлик надо ставить, если это тонко спланированная дезинформация для введения потенциального противника в заблуждение?

[zandr]

На выбор   либо

[otto1939]

[Старый]

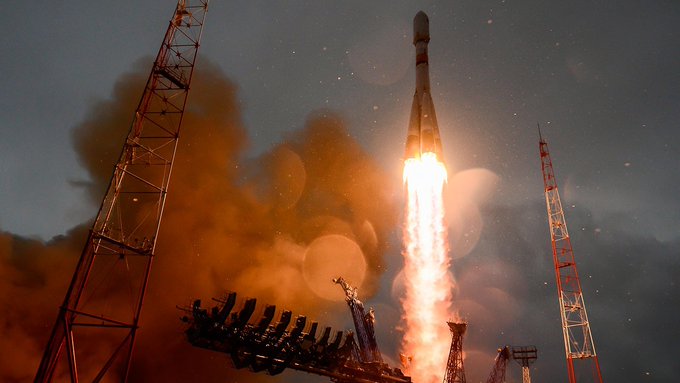

В зимних пусках Союза мне нравится огромное облако пара поднимающееся из газоотводного лотка когда пламя двигателей газифицирует снег. У других ракет мира такого нет.

[Старый]

Похоже, фазируется

При такой высокой орбите не требуется ни фазирование ни кратность трассы.

[АСПОС ОКП]

При такой высокой орбите требуется большой зрачок, который плоховато стыкуется с версией Барта Хендрикса о платформе 2553-го. Или есть иной смысл загнать электронику в радиационный пояс?

[Старый]

При такой высокой орбите требуется большой зрачок,

Не требуется. Если это спутник обзорной разведки с разрешением 2-3 метра то зачем ему? Гдето на эту тему уже был наш с Лиссом тред про Дзянбини-9.

[thunder26]

При такой высокой орбите требуется большой зрачок, который плоховато стыкуется с версией Барта Хендрикса о платформе 2553-го. Или есть иной смысл загнать электронику в радиационный пояс?

Радиационный пояс есть везде. На ГСО предлагаете тоже не летать, раз там есть радиационный пояс?

[Bart Hendrickx]

Прошло два года со дня запуска Космоса-2553. Учитывая специализацию НПОМаш, можно предположить, что это радиолокационный спутник. На это может указать и то, что с самого начала полета Космос-2553 с большой точностью повторяет свою орбиту каждые четыре дня. Для примера: проходы спутника над Москвой в течение следующих дней:

6-9 февраля:

Вы не можете просматривать это вложение.

Как видно, максимальная высота над горизонтом при последующих проходах  13°-48°-76°-49° и т.д.
Этот «цикл» повторяется начиная с 10 февраля:

Вы не можете просматривать это вложение.

Возможно, проводится многопроходная интерферометрическая съемка с минимальным временем повторения орбиты. Для сравнения: американские военные радиолокационные спутники Топаз повторяют свою орбиту каждые два дня.
