Электро-Л №4 – Протон-М/ДМ-03 – Байконур – 5.02.2023 12:12 ДМВ

[Старый]

Но могут быть и такие пуски, когда останется достаточное количество.
Но вот, не в этот конкретный раз.

Так ни разу ДМ-03 с полной заправкой и не испытали?

[Вернер П.]

Для увода на "орбиту захоронения" с параметрами по пункт 6.41 ГОСТ Р 52925-2008 понадобилось бы два включения этой двигательной установки и построение ориентации. Что технически неосуществимо по располагаемому остатку топлива этой двигательной установки на момент отделения КА да и просто глупо.

А такое возможно в принципе для ДМа после отделения ПН?

[zandr]

Блоки и спутники должны уводиться вверх чтобы не пересекать дорогу новым летящим на ГСО спутникам.

Обычно, не пересекают. Обычно новые спутники подлетают к ГСО по орбите с большим наклонением.

Так почему же ОЗ (как правило) выше ГСО?

[Вернер П.]

Почему "стандартная" орбита захоронения выше ГСО? Вроде, логично было бы - ниже.

Чтобы выведенные с геостационарной орбиты КА не образовали барьер между Землёй и работающими КА. Там, конечно, не менее 250 км, но всё-таки.

Да, насколько знаю, причина больше в избегании возможных помех в работе радиоканалов, чем в опасности столкновений

[АниКей]

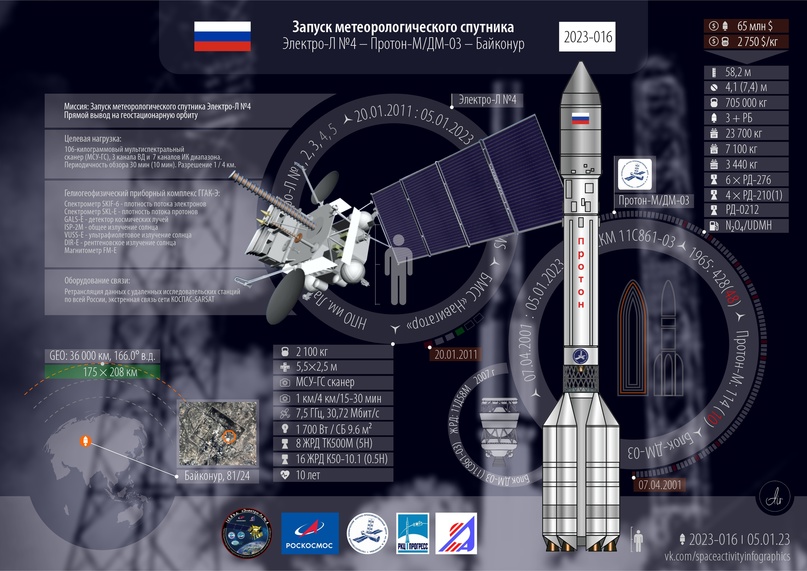

Метеоспутник «Электро-Л». Запуски года: 18 всего, 1 от России.
Вячеслав Ермолин, 05 февраля 2023 г

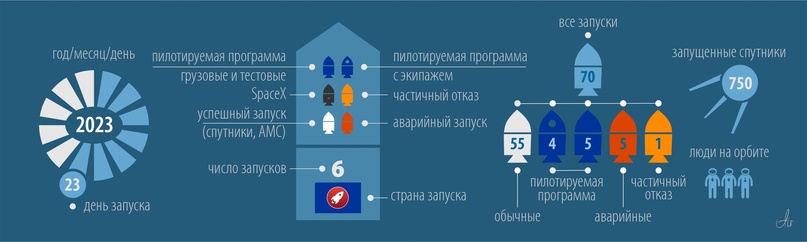

Легенда к статистике
Миссия:
Запуск метеорологического спутника «Электро-Л №4». Прямой вывод на геостационарную орбиту.






Девиз:
«Метеоролог не только гадает, он и спутники любит».
Официального девиза миссии нет.
Время и место старта:
05 февраля 2023 года, 09:12 UTC.
Пусковая установка №24, стартовая площадка №81, космодром Байконур, Казахстан.
Ракета-носитель:
Протон-М — (УР-500 — Универсальная ракета, «Протон-К», «Протон-М») — ракета-носитель (РН) тяжёлого класса, предназначенная для выведения автоматических космических аппаратов на орбиту Земли и далее в космическое пространство. Способна выводить напрямую на геостационарную орбиту (GEO) до 3,3 т. Трехступенчатая ракета-носитель на самовоспламеняющемся токсичном топливе. Для выведения на высокие орбиты использует разгонные блоки, в данном запуске ДМ-03.
Полезная нагрузка:
«Электро-Л» — серия российских спутников гидрометеорологического обеспечения второго поколения. Многоспектральная съёмка всей наблюдаемой поверхности Земли, в видимом и инфракрасном диапазоне. Штатная численность группировки - три аппарата на GEO.
Целевая нагрузка:
106-килограммовый мультиспектральный сканер (МСУ-ГС), 3 канала ВД и 7 каналов ИК диапазона. Периодичность обзора 30 мин (15 мин). Разрешение 1/4 км.
Гелиогеофизический приборный комплекс ГГАК-Э:
- Спектрометр SKIF-6 - плотность потока электронов
- Спектрометр SKL-E - плотность потока протонов
- GALS-E - детектор космических лучей
- ISP-2M - общее излучение солнца
- VUSS-E - ультрафиолетовое излучение солнца
- DIR-E - рентгеновское излучение солнца
- Магнитометр FM-E
Оборудование связи:
Ретрансляция данных с удаленных исследовательских станций по всей России, экстренная связь сети КОСПАС-SARSAT.
Орбита:
Парковочная орбита выведения: 175 на 208 км
Целевая орбита GEO: 36 000 км, 166 градус восточной долготы.
Интересное:
— 1-й запуск России в этом году. Успешный.
— 18-я попытка орбитального запуска в 2023 году. Две аварии.
— 114-й запуск РН «Протон-М». Десять аварий.
—428-й запуск РН семейства «Протон». 48 аварий.
— 7-й запуск РБ «ДМ-03».
— 4-й запуск спутника серии «Электро-Л»
— Стоимость запуска около $65 млн.
— Стоимость вывода 1 кг полезной нагрузки на НОО от $2 750

Ссылка на изображение в высоком качестве.
Статья с портала NSF.
Информация от Everyday Astronaut
Статья от Анатолия Зака

Личное мнение
Россия получит полноценную спутниковую группировку метеорологических спутников на геостационарной орбите. Пора строит и пользовать свои национальные системы, а не полагаться на принцип «все, что нужно, купим за границей».
Примечательным является сравнение с запуском на геостационарную орбиту военного спутника USSF-67 на Falcon Heavy. Также осуществлен прямой вывод спутника (плюс дополнительная аппаратная платформа) на GEO. При сравнимой массе спутников. Только у русских запуск обошелся в 60 млн долларов, а американский запуск от «дешевого носителя Маска» в пять раз дороже - 332 млн долларов. И на «сверхтяжелой» ракете с мифической грузоподьемностью в 63 800 кг.
Эмблема миссии

[Liss]

Метеоспутник «Электро-Л». Запуски года: 18 всего, 1 от России.
Вячеслав Ермолин, 05 февраля 2023 г
Личное мнение

Россия получит полноценную спутниковую группировку метеорологических спутников на геостационарной орбите. Пора строит и пользовать свои национальные системы, а не полагаться на принцип «все, что нужно, купим за границей».
Примечательным является сравнение с запуском на геостационарную орбиту военного спутника USSF-67 на Falcon Heavy. Также осуществлен прямой вывод спутника (плюс дополнительная аппаратная платформа) на GEO. При сравнимой массе спутников. Только у русских запуск обошелся в 60 млн долларов, а американский запуск от «дешевого носителя Маска» в пять раз дороже - 332 млн долларов. И на «сверхтяжелой» ракете с мифической грузоподьемностью в 63 800 кг.

Вот такое "личное мнение" напрочь обесценивает работу автора. Не являюсь маскофилом, но наезд чрезвычайно глуп и рассчитан на некомпетентную публику.
1. Сравнивать надо сравнимое. Аналогом "Протона" является Atlas Centaur в варианте USSF-12/WFOV.
2. Заявленная грузоподъемность FH не подтверждена за отсутствием грузов такого масштаба на низкую орбиту. Называть ее мифической некорректно.

[АниКей]

личное мнение

я забыл вставить ссылку на первоисточник

[Zmej Gorynych]

Спойлер

Метеоспутник «Электро-Л». Запуски года: 18 всего, 1 от России.
Вячеслав Ермолин, 05 февраля 2023 г





Легенда к статистике
Миссия:
Запуск метеорологического спутника «Электро-Л №4». Прямой вывод на геостационарную орбиту.






Девиз:
«Метеоролог не только гадает, он и спутники любит».
Официального девиза миссии нет.
Время и место старта:
05 февраля 2023 года, 09:12 UTC.
Пусковая установка №24, стартовая площадка №81, космодром Байконур, Казахстан.
Ракета-носитель:
Протон-М — (УР-500 — Универсальная ракета, «Протон-К», «Протон-М») — ракета-носитель (РН) тяжёлого класса, предназначенная для выведения автоматических космических аппаратов на орбиту Земли и далее в космическое пространство. Способна выводить напрямую на геостационарную орбиту (GEO) до 3,3 т. Трехступенчатая ракета-носитель на самовоспламеняющемся токсичном топливе. Для выведения на высокие орбиты использует разгонные блоки, в данном запуске ДМ-03.
Полезная нагрузка:
«Электро-Л» — серия российских спутников гидрометеорологического обеспечения второго поколения. Многоспектральная съёмка всей наблюдаемой поверхности Земли, в видимом и инфракрасном диапазоне. Штатная численность группировки - три аппарата на GEO.
Целевая нагрузка:
106-килограммовый мультиспектральный сканер (МСУ-ГС), 3 канала ВД и 7 каналов ИК диапазона. Периодичность обзора 30 мин (15 мин). Разрешение 1/4 км.
Гелиогеофизический приборный комплекс ГГАК-Э:
- Спектрометр SKIF-6 - плотность потока электронов
- Спектрометр SKL-E - плотность потока протонов
- GALS-E - детектор космических лучей
- ISP-2M - общее излучение солнца
- VUSS-E - ультрафиолетовое излучение солнца
- DIR-E - рентгеновское излучение солнца
- Магнитометр FM-E
Оборудование связи:
Ретрансляция данных с удаленных исследовательских станций по всей России, экстренная связь сети КОСПАС-SARSAT.
Орбита:
Парковочная орбита выведения: 175 на 208 км
Целевая орбита GEO: 36 000 км, 166 градус восточной долготы.

[свернуть]

Интересное:
— 1-й запуск России в этом году. Успешный.
— 18-я попытка орбитального запуска в 2023 году. Две аварии.
— 114-й запуск РН «Протон-М». Десять аварий.
—428-й запуск РН семейства «Протон». 48 аварий.
— 7-й запуск РБ «ДМ-03».
— 4-й запуск спутника серии «Электро-Л»

Спойлер

— Стоимость запуска около $65 млн.
— Стоимость вывода 1 кг полезной нагрузки на НОО от $2 750

Ссылка на изображение в высоком качестве.
Статья с портала NSF.
Информация от Everyday Astronaut
Статья от Анатолия Зака

Личное мнение
Россия получит полноценную спутниковую группировку метеорологических спутников на геостационарной орбите. Пора строит и пользовать свои национальные системы, а не полагаться на принцип «все, что нужно, купим за границей».
Примечательным является сравнение с запуском на геостационарную орбиту военного спутника USSF-67 на Falcon Heavy. Также осуществлен прямой вывод спутника (плюс дополнительная аппаратная платформа) на GEO. При сравнимой массе спутников. Только у русских запуск обошелся в 60 млн долларов, а американский запуск от «дешевого носителя Маска» в пять раз дороже - 332 млн долларов. И на «сверхтяжелой» ракете с мифической грузоподьемностью в 63 800 кг.
Эмблема миссии

[свернуть]

Интересно, почему кол-во аварий РН указано, а РБ нет? Не все 48 аварий Протона вина РН.

[petr-2000]

Интересно, почему кол-во аварий РН указано, а РБ нет? Не все 48 аварий Протона вина РН.

А почему вообще строчку:
— 114-й запуск РН «Протон-М». Десять аварий.

Не переделать в, например, такую:
— 114-й запуск РН «Протон-М». 24-й (поправить знающим) безаварийный запуск.
— 17-й запуск (поправить знающим) РН «Протон-М» модернизации 4-го этапа. Все безаварийные запуски.

[Zmej Gorynych]

Интересно, почему кол-во аварий РН указано, а РБ нет? Не все 48 аварий Протона вина РН.

А почему вообще строчку:
— 114-й запуск РН «Протон-М». Десять аварий.

Не переделать в, например, такую:
— 114-й запуск РН «Протон-М». 24-й (поправить знающим) безаварийный запуск.
— 17-й запуск (поправить знающим) РН «Протон-М» модернизации 4-го этапа. Все безаварийные запуски.

О чём и речь. Это, конечно, оффтоп в части средств выведения (надеюсь уважаемый zandr нас простит), но очень резанула глаз такая странная инфограмма

[Дальневосточник]

На n2yo появились координаты запущенных на геостационар объектов:
- метеоспутник "Элнктро-Л" № 4: https://www.n2yo.com/satellite/?s=55506
- разгонный блок "ДМ-03": https://www.n2yo.com/satellite/?s=55507

[zandr]

https://celestrak.org/NORAD/elements

2023-016A    55506   2023-016A    1,418.45   0.56   35,502   35,379
2023-016B    55507   2023-016B    1,395.04   0.44   35,382   34,576

Две недели спустя

2023-016A    55506   ELEKTRO-L 4           1,429.78   0.52   35,820   35,506
2023-016B    55507   BLOCK DM-SL R/B   1,395.08   0.40   35,378   34,581

Электро приподнял орбиту.

[pkl]

Эх, догадаются когда-нибудь хотя бы боксы с камерами на 1 и 2 ступенях поставить? Ведь последние ракеты остаются.

На ГО.

Блин. А камерой наружу не судьба?
Как я понял по мелькнувшей антенне это был Прогресс и камеру поставили вынужденно с целью узнать как обтекатель бьёт по кораблю.

Камер надо ставить несколько. Я посчитал, сколько надо на Протон:

- на 1 ступень - 2 блока по 2 камеры,  разнесённые на 180 градусов: 2 смотрят в стороны и 2 - вверх, в сторону верхних ступеней; всего 4.
- на 2 ступень - 2 блока по 3 камеры, также разнесённые на 180 градусов: 2 смотрят вниз, 2 в стороны, 2 вверх; всего 6.
- на каждую створку обтекателя - тоже по блоку на 3 камеры: 2 ориентированы вниз, 2 в сторону и 2 внутрь обтекателя; тоже 6.
Итого 4 + 6 + 6 = 16.

Ещё надо подумать, есть ли смысл установить камеры в межступенчатом переходнике между 1 и 2 ступенями.

[zandr]

... и кабель оптику, чтобы онлайн всё на Землю.
Ну не флэшки же потом по степям-лесам собирать.

[Liss]

Над 160°в.д. Немного до точки осталось.

[Itzanami]

Рокиткамы о_о

[Старый]

Рокиткамы о_о

Обалдеть! Я и не чаял уже увидеть.
Но если даже и сделают чего хорошее то не могут как следует показать.

[zandr]

https://russianspacesystems.ru/2023/02/28/razrabotannye-v-rks-kompleksy-i-sistemy/

Разработанные в РКС комплексы и системы обеспечат надежную работу спутника «Электро-Л» №4 на орбите
Фев282023

В холдинге «Российские космические системы» (РКС, входит в Госкорпорацию «Роскосмос») разработали и изготовили бортовую приемо-передающую аппаратуру спутника для экомониторинга «Электро-Л» №4 – радиотехнический комплекс и систему сбора данных космического аппарата. Приборы предназначены для накопления и передачи на Землю спутниковых изображений, а также данных о космической погоде для точного прогноза природных и климатических изменений на планете.

Бортовой радиотехнический комплекс (БРТК) передает целевую информацию с многозональных съемочных устройств МСУ-ГС и гелиогеофизического аппаратурного комплекса (ГГАК-ВЭ) на Землю, а также ретранслирует данные от наземных центров Росгидромета, платформ сбора метеоданных и буев международной спутниковой системы спасания КОСПАС-САРСАТ.

Директор проектов по созданию бортовой аппаратуры систем связи, ретрансляции, поиска и спасания – заместитель генерального конструктора РКС Александр КОНДРАШОВ:

«Накопленный нашими специалистами опыт по созданию ретрансляционных комплексов для предыдущих аппаратов серии «Электро-Л» позволил создать аппаратуру, не требующую дополнительной отладки на этапе летных испытаний. Радиотехническая аппаратура «Электро-Л» №4 стала эволюцией серийного производства бортовых систем и целевых приборов метеорологических геостационарных космических аппаратов и отличается широким использованием современных отечественных компонентов».

Бортовая система сбора данных (БССД) аккумулирует данные космической съемки и служебную информацию от бортового командного устройства и целевую информацию от гелиогеофизического аппаратурного комплекса. Массив данных через бортовой радиотехнический комплекс передается затем на наземные пункты приема и обработки, где проходит несколько стадий обработки и поступает наземным пользователям. Все участвующие в передаче и обработке данных системы также разработаны и изготовлены в холдинге «Российские космические системы».

Приемо-передающая аппаратура нового поколения международной системы поиска и спасания КОСПАС-САРСАТ на борту спутника позволит ретранслировать сигналы аварийных буев и обнаруживать терпящие бедствия самолеты, корабли и людей в режиме 24/7.

Спойлер

Космический аппарат «Электро-Л» №4 был запущен 5 февраля с космодрома Байконур. После ввода очередного «Электро-Л» в эксплуатацию Россия впервые сформирует полноценную группировку отечественных геостационарных метеоспутников.

[свернуть]

[Штуцер]

Рокиткамы о_о

Обалдеть! Я и не чаял уже увидеть.
Но если даже и сделают чего хорошее то не могут как следует показать.

Да ужжж.
Качество такое, будто снимали на трофейную плёнку с проявкой на борту.
