"Кассини" !

[Космос-3794]

А вот и второй солнечный "зайчик", но уже в ИК-диапазоне и от Kraken Mare
(напомню что первый наблюдался 21.12.2008 радаром при съемке Ontario Lacus).

После более чем 50-ти близких пролетов Титана зондом Кассини, стало ясно что образования сходные по морфологии с земными озерами и морями существуют на поверхности Титана. Также по этим данным получены широкораспространенные свидетельства флювиальной эрозии, предположительно вследствии выпадения осадков жидкого метана из плотной атмосферы Титана. Похожие на озера детали поверхности наблюдаются только в полярных регионах Титана. Из всех предполагаемых озер, наличие жидкости было достоверно подтверждено только в Ontario Lacus, относительно небольшом озере южно-полярного региона. По мере продвижения лета на север, более крупные озерные образования северно-полярного региона, идентифицированные по наблюдениям радара, становятся освещенными впервые с момента прибытия Кассини. Это позволяет оптическим инструментам на борту Кассини заняться поисками зеркальных отражений с целью подтверждения присутствия жидкости в этих предполагаемых озерах. 8 июля, 2009 картирующий спектрометр видимого и инфракрасного диапазона (VIMS) на борту Кассини зарегистрировал зеркальное отражение на севере Титана. Сигнал ограничивается  диапазоном на длине волны прибл. 5мкр на которой большая часть падающего солнечного света достигает поверхности не рассеиваясь атмосферными аэрозолями. Совмещением данных этих наблюдений с радарными снимками пролета Т19, было установлено что зеркальное отражение связано с западной частью Kraken Mare, наиболее крупного северного озера. Наблюдения зеркальных бликов на поверхности озер, служит сильным доказательством наличия в них жидкости.

 http://agu-fm09.abstractcentral.com/planner

[Космос-3794]

Первые снимки вчерашнего пролета Энцелада.


N00145358.jpg was taken on November 01, 2009 and received on Earth November 02, 2009. The camera was pointing toward ENCELADUS at approximately 208,710 kilometers away, and the image was taken using the CL1 and IR3 filters.

N00145322.jpg was taken on November 02, 2009 and received on Earth November 02, 2009. The camera was pointing toward ENCELADUS at approximately 9,988 kilometers away, and the image was taken using the CL1 and CL2 filters.

Снимки доступны на http://saturn.jpl.nasa.gov/photos/raw/

[FarEcho]

Из блога Bonnie J. Buratti, научного сотрудника команды VIMS (Visual and Infrared Mapping Spectrometer)
http://blogs.nasa.gov/cm/blog/2469
Запись от 5 ноября 2009

"Уф! Мы сделали это, выполнив самое глубокое до сего дня погружение в шлейф Энцелада, которое мы называем «E7», потому что это седьмой целевой пролет Энцелада.

Но теперь у нас есть работа на несколько следующих недель, пока мы будем погружены в полученные данные, тщательно анализируя каждый сигнал, чтобы понять состав шлейфа и его структуру.

Пока мы знаем, что с помощью Visual and Infrared Mapping Spectrometer (VIMS) удалось получить изображения и данные в разных длинах волн света и определить, что шлейф распространяется по меньшей мере на 1000 километров (600 миль).

Мы также имеем поразительные фотографии луны, увенчанной короной своего знаменитого шлейфа, которые "Кассини" отснял непосредственно перед своим входом в шлейф. Эти изображения хорошо иллюстрирует, что впечатляющий шлейф, извергаемый из Южной полярной области состоит из множества гораздо меньших струй.

Изображения и данные VIMS показывают, что, по мере того, как Энцелад становится все менее и менее освещаем солнцем (аналогично тому, когда наша Луна приближается к фазе известной как "новая луна"), шлейф становится намного ярче. Эти данные будут весьма полезны для понимания подробной структуры шлейф и где он соединяется с поверхностью.

Мы также узнали, что плотность шлейфа, похоже, в 2 раза меньше, чем предсказывалось. Тем не менее сердцевина шлейфа, измеренная в этом пролете, примерно в три раза более плотная, чем части шлейфа, которые мы пролетали ранее.

Есть и еще хорошие новости. Мы сможем выполнить пролет Энцелада 28 апреля 2010 года с использованием «reaction wheels» [Примечание FarEcho: я так понимаю, что речь идет о гироскопах системы ориентации аппарата?] космического зонда. Это означает, что мы сможем выполнить Radio Science Subsystem эксперимент с основной антенной "Кассини", чтобы понять внутреннее строение Энцелада под его горячей Южной полярной областью.

Во время этого эксперимента, антенны Deep Space Network (DSN) на Земле будет отслеживать космический зонд и регистрировать, насколько сильно Энцелад притягивает его. Путем измерения этой буксировки ученые смогут ответить на такие вопросы, как:
- Как сильно форма луны деформирована приливными силами Сатурна?
- Имеются ли аномалии распределения массы под Южным полюсом (Чем больше масса, тем сильнее притяжение)?

Мы знаем, что разогрев приливными силами – это то, что вызывает шлейф, но мы не вполне уверены, как именно. В дополнение к возможному жидкому океану под своей поверхностью, Энцелад может скрывать в своих недрах плотную массу, которая могла содействовать началу и поддержанию текущей активности этой луны.

Просто хотелось поделиться своим предвкушением перед грудами данных, через которые нам прокапываться. А теперь - назад к работе!"

[KBOB]

Сегодня еще один пролет над Энцеладом
http://saturn.jpl.nasa.gov/mission/flybys/enceladus20091121/

[Космос-3794]

21 ноября "Кассини" снова совершит пролет Энцелада, перед тем как зимняя тьма накроет южные широты на несколько лет. Пролет состоится на минимальном расстоянии 1606 км от поверхности, над регионом 82 градуса южной широты. Космический аппарат будет управлятся двигателями ориентации для точного отслеживания деталей поверхности. Инфракрасный спектрометр (CIRS) составит карту температурной эмиссии тигровых полос района Baghdad Sulcus.

This perspective view of Baghdad Sulcus was generated using high resolution images of Enceladus acquired in August 2008 at 12 to 30 meters (40 to 100 feet) resolution, together with a new topographic map of the region produced by Dr. Paul Schenk (http://www.lpi.usra.edu/lpi/schenk/) at the Lunar and Planetary Institute in Houston, TX.

[Имxотеп]

Первые снимки с пролета 21 ноября. Гейзеры вблизи:

[Космос-3794]

N00146709.jpg was taken on November 21, 2009 and received on Earth November 21, 2009. The camera was pointing toward ENCELADUS at approximately 1,858 kilometers away, and the image was taken using the CL1 and CL2 filters.
Image Credit: NASA/JPL/Space Science Institute

[byran]

Планета гейзеров....





Удивительно, что такие снимки были полученны при одном из последних тесных пролетов Энцелада...

[Космос-3794]

Снимки действительно завораживают!
Особенно линейки гейзеров бьющих из затененных областей!

Удивительно, что такие снимки были полученны при одном из последних тесных пролетов Энцелада...

Согласно XXM предполагается еще 12 целевых пролетов Энцелада, два из них над южнополярным регионом.

[Имxотеп]

Согласно XXM предполагается еще 12 целевых пролетов Энцелада, два из них над южнополярным регионом.

Они почти все будут над южнополярным регионом, так или иначе,  разница только в высоте прохождения через гейзеры.
А с Энцеладом мы попрощаемся в 2015 году.

Табличка оставшихся пролетов:

Код Выделить Развернуть


   Moon           Date        СА_Dist,km
ENCELADUS   2010-APR-28    102
ENCELADUS   2010-MAY-18    250
ENCELADUS  2010-AUG-13    2651
ENCELADUS   2010-NOV-30    49
ENCELADUS   2010-DEC-21    49
ENCELADUS   2011-OCT-01    49
ENCELADUS   2011-OCT-18    1211
ENCELADUS   2011-NOV-06    49
ENCELADUS   2012-MAR-27    49
ENCELADUS   2012-APR-14    49
ENCELADUS   2012-MAY-02    82
ENCELADUS   2015-OCT-14    2234
ENCELADUS   2015-OCT-28    49
ENCELADUS   2015-DEC-19    4999

[pkl]

Снимки действительно завораживают!
Особенно линейки гейзеров бьющих из затененных областей!

Удивительно, что такие снимки были получены при одном из последних тесных пролетов Энцелада...

Согласно XXM предполагается еще 12 целевых пролетов Энцелада, два из них над южнополярным регионом.

Угу. Я говорю - Сатурн будет следующей большой целью для пилотируемой космонавтики после Марса.

[byran]

Согласно XXM предполагается еще 12 целевых пролетов Энцелада, два из них над южнополярным регионом.

Они почти все будут над южнополярным регионом, так или иначе,  разница только в высоте прохождения через гейзеры.
А с Энцеладом мы попрощаемся в 2015 году.

Табличка оставшихся пролетов:

Код Выделить Развернуть


   Moon           Date        СА_Dist,km
ENCELADUS   2010-APR-28    102
ENCELADUS   2010-MAY-18    250
ENCELADUS  2010-AUG-13    2651
ENCELADUS   2010-NOV-30    49
ENCELADUS   2010-DEC-21    49
ENCELADUS   2011-OCT-01    49
ENCELADUS   2011-OCT-18    1211
ENCELADUS   2011-NOV-06    49
ENCELADUS   2012-MAR-27    49
ENCELADUS   2012-APR-14    49
ENCELADUS   2012-MAY-02    82
ENCELADUS   2015-OCT-14    2234
ENCELADUS   2015-OCT-28    49
ENCELADUS   2015-DEC-19    4999

Спасибо за точные цифры. Выходит, еще куча возможностей для изучения гейзеров и картографирования поверхности.

Без всякого сомнения уже сейчас Энцелад самое изученное твердое тело в области внешних планет.

http://photojournal.jpl.nasa.gov/target/Enceladus
К примеру глобальная карта Энцелада к октябрю 2009 года весит 11 мегов. Это больше, чем такая же карта для любого другого спутника Сатурна, а учитывая размеры Энцелада то плотность его изучения еще выше.

[Космос-3794]

Фантастика!!!

Approaching the plumes
This four-frame animation is composed of images captured by Cassini as it approached for its close flyby of Enceladus on November 21, 2009. The brightest plumes in this animation are along Damascus sulcus. Plumes along Baghdad sulcus are also visible at the beginning of the animation. Credit: NASA / JPL / SSI / animation by Gordan Ugarkovic

[Космос-3794]

Неплохая статья: http://saturn.jpl.nasa.gov/news/cassiniinsider/insider20091119/
...Результаты пролета Е-7  еще анализируется, но если кратко, он был очень информативным и 100%-но успешным. Его данные однозначно позволяют провести пролет Е-9 без использования двигателей ориентации. Е-9 запланирован на апрель 2010, и практически повторяет Е-7, но управление ориентацией с помощью гиродинов позволит провести точные измерения гравитационного поля , что в свою очередь поможет выявить секреты внутренней структуры Энцелада, например возможные масконы (концетрации массы) вблизи южного полюса.
Dr. Hendrix указала , что обнаружение ранее с помощью анализатора космической пыли (CDA) солей натрия, убедительно соответствует предположению о подповерхностной воде взаимодействующей со скальными породами. Она подтвердила также, что измеренная концентрация солей достаточно низка и согласуется с отсутствием результатов по данным наземных наблюдений. Касаясь источника энергии, Dr. Hendrix сказала что приливной нагрев (по причине орбитального резонанса с Дионой, в соотношении 2 к 1) является наиболее предпочтительной теорией на данный момент, но наличие радиоактивного распада также необходимо для объяснения геологической активности Энцелада спустя 4,6 млрд лет после формирования планеты...

+ еще одна отличная "четырехфрэймовая" композиция:

http://www.unmannedspaceflight.com/index.php?act=attach&type=post&id=19756

[byran]

Да задача максимум сейчас это понять насколько большие по размеру подземные полости с жидкой водой под южным полюсом Энцелада. Все равно определить есть ли в гейзерах сложная органика вроде аминокислот с приборами Кассини видимо невозможно.

[Космос-3794]

Согласно XXM предполагается еще 12 целевых пролетов Энцелада, два из них над южнополярным регионом.

Они почти все будут над южнополярным регионом, так или иначе,  разница только в высоте прохождения через гейзеры.

А как Вы прокомментируете эти слова John Spencer:

As an example, I had several conversations with them as they tried to arrange at least one Enceladus flyby that would provide a good look at the active south pole from a range of a few thousand kilometers. In early versions of the tour, we had no such flybys (they are difficult to arrange with a limited fuel budget), but by the time they had finished working their magic, we had two of them, along with 10 other Enceladus flybys with a variety of geometries, allowing us to map the moon's gravity, penetrate even more deeply into its geysers, and get a good look at its northern hemisphere too.

http://www.planetary.org/blog/article/00001856/

[byran]

Перечитал еще раз великолепную статью с переводом Имхотепа

http://tarhi3.narod.ru/encelad.htm

Идея подземного моря кажется все более неотразимой еще и потому, что южная полярная шапка Энцелада это на самом деле котловина глубиной полкилометра, врезанная в общую фигуру луны. Согласно работе Джеффри Коллинса из колледжа Уиттона и Джейсона Гудмена из океанографического института в Вудс Хоул этот бассейн должен быть поверхностной экспрессией подземного моря. Жидкая водя плотнее льда, поэтому общий объем в этой области меньше. По сути вся полярная область это гигантская "воронка" [sinkhole].

Просмотрел снимки с фотожурнала НАСА
http://photojournal.jpl.nasa.gov/target/Enceladus

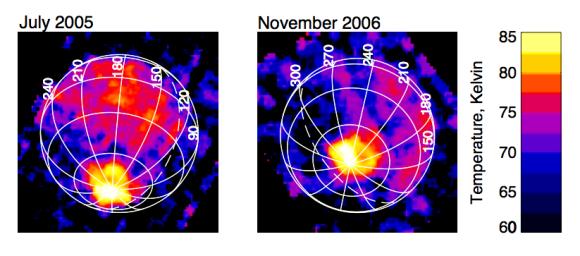

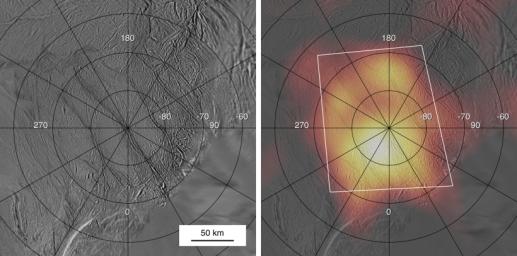

Особенно наглядны вот эти ИК-снимки

http://photojournal.jpl.nasa.gov/catalog/PIA10361


http://photojournal.jpl.nasa.gov/catalog/PIA10360


http://photojournal.jpl.nasa.gov/catalog/PIA09037


http://photojournal.jpl.nasa.gov/catalog/PIA06432

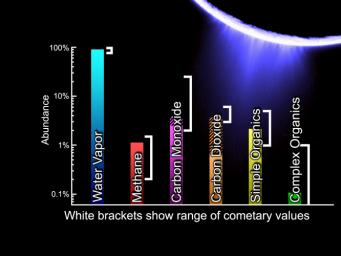

Затем химический состав гейзеров в процентном соотношение
http://photojournal.jpl.nasa.gov/catalog/PIA10357


Разрез трех тигровых полос с разрешением в 12-30 метров на пиксель
http://photojournal.jpl.nasa.gov/catalog/PIA12209
http://photojournal.jpl.nasa.gov/catalog/PIA12208
http://photojournal.jpl.nasa.gov/catalog/PIA12207
Похоже ширина разломов из которых фонтанирует вода меньше 10 метров.

В общем все указывает, что под южным полюсом Энцелада находится подземное море порядка 100 километров в диаметре. Какова интересно может быть его толщина? Какой толщины слой между морем и поверхностью? Сюдя по высоте складок окружающих разломы видимо многие километры.  :roll:

[Космос-3794]

А это уже художественное произведение! Установил на рабочем столе.



http://www.unmannedspaceflight.com/index.php?act=attach&type=post&id=19752

[byran]

Решил поискать топографическую глобальную карту Энцелада. Нашел только абстракт уже прошедшей конференции DSP2009.

http://adsabs.harvard.edu/abs/2009DPS....41.6109M

Title Basins and the South Polar Terrain of Enceladus: Hotspots vs. Coldspots, and More Evidence for Crustal Spreading and Convergence

Author Block William B. McKinnon1, P. M. Schenk2
1Washington Univ., 2Lunar & Planetary Inst.

Abstract  Stereo-derived topographic mapping of ~50% of Enceladus reveals at least 6 large-scale, ovoid depressions (basins) 90-175 km across and 800-to-1500 m deep and uncorrelated with geologic boundaries (Schenk and McKinnon, GRL, in press). Their shape and scale are inconsistent with impact, geoid deflection, or with dynamically supported topography. Isostatic thinning of Enceladus' ice shell associated with upwellings (and tidally-driven ice melting) can plausibly account for the basins. Thinning implies upwarping of the base of the shell of ~10-20 km beneath the depressions, depending on total shell thickness; loss of near-surface porosity due to enhanced heat flow may also contribute to basin lows. Alternatively, the basins may overly cold, inactive, and hence denser ice, but thermal isostasy alone requires thermal expansion more consistent with clathrate hydrate than water ice. In contrast to the basins, the south polar depression (SPD) is larger (~350 wide) and shallower (~0.4-to-0.8 km deep) and correlates with the area of tectonic deformation and active resurfacing. The SPD also differs in that the floor is relatively flat (i.e., conforms roughly to the global triaxial shape, or geoid) with broad, gently sloping flanks. The relative flatness across the SPD suggests that it is in or near isostatic equilibrium, and underlain by denser material, supporting the polar sea hypothesis of Collins and Goodman [2007]. Near flatness is also predicted by a crustal spreading origin for the "tiger stripes" [e.g., Barr, 2008]; the extraordinary, high CIRS heat flows imply half-spreading rates in excess of 10 cm/yr, a very young surface age (~250,000 yr), and a rather thin lithosphere (hence modest thermal topography). Topographic rises in places along the outer margin of the SPD correlate with parallel ridges and deformation along the edge of the resurfaced terrain, consistent with a compressional, imbricate thrust origin for these ridges, driven by the spreading.

Краткий вывод из текста. Топографическая карта Энцелада составлена примерно для половины поверхности. На уже изученных областях обнаруженно 6 котловин шириной в 90-175 километров и глубиной в 800-1500 метров. Их форма не похожа на ударные структуры. Бассейны возможно представляют собой области прошлой геологической активности и подразумевают толщину коры в 10-20 километров на месте котловин, если учитывать разогрев недр. В сравнение с ними Южная Полярная Котловина имеет ширину в 350 километров и глубину в 0.4-0.8 километра.

Сам доклад к сожалению недоступен.

[Имxотеп]

На уже изученных областях обнаруженно 6 котловин шириной в 90-175 километров и глубиной в 800-1500 метров. Их форма не похожа на ударные структуры. Бассейны возможно представляют собой области прошлой геологической активности и подразумевают толщину коры в 10-20 километров на месте котловин, если учитывать разогрев недр. В сравнение с ними Южная Полярная Котловина имеет ширину в 350 километров и глубину в 0.4-0.8 километра.

Вот здесь можно посмотреть картинки.



Топография Энцелада в условных цветах. Темное - низины, светлое - вершины. Искомые котловины - цепочка темносерых пятен.
