Фрегат

[Всегда]

Фрегат доставил Арктику!

[zandr]

https://www.laspace.ru/ru/press/news/ka-arktika-m-2-uspeshno-vyveden-na-rabochuyu-orbitu/

КА «Арктика-М» № 2 успешно выведен на рабочую орбиту
16 декабря в 12:17 по московскому времени с космодрома Байконур осуществлен пуск ракеты-носителя «Союз-2.1б» производства АО «РКЦ «Прогресс» с разгонным блоком (РБ) «Фрегат» производства АО «НПО Лавочкина» и вторым космическим аппаратом (КА) высокоэллиптической гидрометеорологической космической системы «Арктика-М», разработанным в Научно-производственном объединении имени С.А. Лавочкина (входят в Госкорпорацию «Роскосмос»).

Выведение КА «Арктика-М» № 2 на целевую орбиту прошло штатно в соответствии с циклограммой полёта. В 17:01 мск произошло отделение космического аппарата от разгонного блока. Для РБ «Фрегат» данный запуск стал 118-м.

Спойлер

Космический аппарат «Арктика-М» № 2 разработан по модульному принципу с учётом опыта, приобретенного при создании космических аппаратов «Электро-Л» системы «Электро» (разработчик – АО «НПО Лавочкина»). Он базируется на унифицированной платформе «Навигатор» и имеет практически идентичную целевую аппаратуру с КА «Электро-Л». Главным отличием является способ решения целевой задачи: «Электро-Л» проводит регулярную (с периодичностью 15-30 минут) съёмку Земли с геостационарной орбиты, а «Арктика-М» проводит аналогичную съемку арктического региона Земли, недоступного для наблюдения с геостационарных КА «Электро-Л», находясь на рабочем участке высокоэллиптической орбиты типа «Молния» в районе апогея.

Космический аппарат «Арктика-М» № 2 предназначен для мониторинга гидрометеорологической обстановки в арктическом регионе и прилегающих территориях, контроля гелиогеофизической обстановки в околоземном космическом пространстве, ретрансляции сигналов от аварийных радиобуев международной спутниковой поисково-спасательной системы КОСПАС-САРСАТ и информации с автоматических измерительных платформ сбора данных Росгидромета, в том числе расположенных в арктическом регионе.

Первый спутник «Арктика-М» был выведен на орбиту в феврале 2021 года и после лётных испытаний в сентябре 2021 года был введён в эксплуатацию в составе высокоэллиптической гидрометеорологической космической системы «Арктика-М». Наличие в системе космического аппарата «Арктика-М» № 2 обеспечит непрерывный круглосуточный обзор северной территории России и арктического региона двумя спутниками, которые будут попеременно сменять друг друга на рабочих участках орбит.

В мае 2023 года Госкорпорация «Роскосмос» и НПО Лавочкина заключили государственный контракт на модернизацию системы «Арктика-М» для увеличения ее орбитальной группировки до четырех космических аппаратов. Создание и запуск спутников «Арктика-М» № 3, № 4, № 5 и № 6 намечаются до 2031 года. Это позволит вдвое сократить периодичность съемки полярной области и производить наблюдения требуемого района с разных ракурсов, а также детализировать сверхкраткосрочные прогнозы погоды, повысить оперативность обнаружения и мониторинга опасных природных явлений и чрезвычайных ситуаций и увеличить точность выделения облаков над снежным и ледовым покровами и определения их характеристик в арктическом регионе и прилегающих территориях.

Создание спутниковой системы на высокоэллиптических орбитах необходимо для независимого информационного обеспечения при решении задач оперативной метеорологии, гидрологии, мониторинга климата и окружающей среды в арктическом регионе.

[свернуть]

[zandr]

https://www.roscosmos.ru/40161/

На Восточном заправили разгонный блок «Фрегат» для запуска метеорологического спутника «Метеор-М» № 2-4

6 фото

[свернуть]

На космодроме Восточный специалисты Космического центра «Восточный» Центра эксплуатации объектов наземной космической инфраструктуры и Научно-производственного объединения имени С.А. Лавочкина (входят в Госкорпорацию «Роскосмос») завершили заправку разгонного блока «Фрегат» компонентами топлива и сжатыми газами.

Сегодня специалисты транспортировали его с заправочно-нейтрализационной станции в монтажно-испытательный корпус и поместили на рабочее место. После завершения операций разгонный блок будет интегрирован в состав космической головной части.

Запуск гидрометеорологического спутника «Метеор-М» № 2-4 и попутной полезной нагрузки ракетой-носителем «Союз-2.1б» с разгонным блоком «Фрегат» с космодрома Восточный запланирован на первый квартал 2024 года.

[Разъём]

Я что-то запутался из-за этих переносов. Новая СУ с бесплатформенным ККП должна полететь с Ионосферой-М №1 или с «Метеор-М» № 2-4? Ранее планировался с  Ионосферой-М.

[zandr]

https://www.laspace.ru/ru/press/news/rb-fregat-vyvel-na-orbitu-meteosputnik-meteor-m-2-4-i-18-mka/

РБ «Фрегат» вывел на орбиту метеоспутник «Метеор-М» № 2-4 и 18 МКА
Запуски космических аппаратов 29.02.2024

3 фото

[свернуть]

Со стартовой площадки космодрома Восточный 29 февраля в 8:43 мск состоялся успешный пуск ракеты-носителя «Союз-2.1б» производства АО «РКЦ «Прогресс» с разгонным блоком (РБ) «Фрегат» производства АО «НПО Лавочкина», космическим аппаратом (КА) «Метеор-М» №2-4 – метеорологический спутник производства АО «Корпорация «ВНИИЭМ» (входят в Госкорпорацию «Роскосмос») и 18 российскими и зарубежными попутными малыми спутниками.
КА «Метеор-М» №2-4 штатно отделился от РБ «Фрегат» в соответствии с циклограммой полёта. Отделение попутной полезной нагрузки в количестве 18 малых КА произведено несколькими группами. Общая продолжительность участка выведения от старта ракеты-носителя до отделения последнего КА составила около 5 часов. Все космические аппараты успешно выведены на расчетные орбиты.
Космический аппарат «Метеор-М» № 2-4 предназначен для решения задач гидрометеорологического обеспечения, мониторинга климата и окружающей среды, изучения природных ресурсов Земли, контроля гелиогеофизической обстановки в околоземном космическом пространстве, получения информации с автоматических измерительных платформ сбора данных и ретрансляции сигналов от аварийных радиобуев международной спутниковой поисково-спасательной системы КОСПАС-САРСАТ.
Уникальный разгонный блок «Фрегат» имеет 24-летний опыт успешного выведения космических аппаратов на различные целевые орбиты. Маршевая двигательная установка имеет возможность включаться до семи раз, что обеспечивает за один пуск разведение большого количества спутников на различные рабочие орбиты. Система управления разгонного блока использует навигационные системы ГЛОНАСС/GPS, что позволяет с высокой точностью выполнять все требования заказчика. Данный запуск стал для РБ «Фрегат» 119-м.
Фото: Наталья Бережная

[ZOOR]

Я что-то запутался из-за этих переносов. Новая СУ с бесплатформенным ККП должна полететь с Ионосферой-М №1 или с «Метеор-М» № 2-4? Ранее планировался с  Ионосферой-М.

Ну что, отработала?

[Разъём]

Ну как бы подтверждают, что с  Ионосферой-М.

[zandr]

https://www.roscosmos.ru/40554/

17.05.2024 07:00
С космодрома Плесецк стартовала ракета-носитель «Союз-2.1б»
Сегодня с космодрома Плесецк в интересах Министерства обороны Российской Федерации осуществлен пуск ракеты-носителя «Союз-2.1б» с космическими аппаратами на борту.

Три повыше, шесть пониже -- и никто никому не противоречит.

Это третья ступень всех по разным орбитам растаскивала?

"Фрегат" их растаскивал. А потом утоп в Индийском океане в соответствии с
F1791/24 NOTAMN

Спойлер

Q) YMMM/QWMLW/IV/BO/W/000/999/2815S07736E500
A) YMMM
B) 2405170700 C) 2405220900
D) DAILY 0700-0900
E) ROCKET LAUNCH FROM RUSSIA WILL TAKE PLACE
FLW RECEIVED FROM GOVERNMENT OF RUSSIA:
THE MINISTRY OF DEFENSE OF RUSSIA PLANS TO LAUNCH MISSILE IN THE
SPACE AND TO SINK ITS FRAGMENTS IN THE WATERS OF THE OCEAN.
CHARACTERISTICS OF IMPACT AREA:
3521S07521E
2100S07900E
2109S07936E
3530S07603E
3521S07521E
F) SFC G) UNL
CREATED: 14 May 2024 12:33:00
SOURCE: YBBBZEZX

[свернуть]

НПОЛ промолчал

[zandr]

https://www.roscosmos.ru/40968/

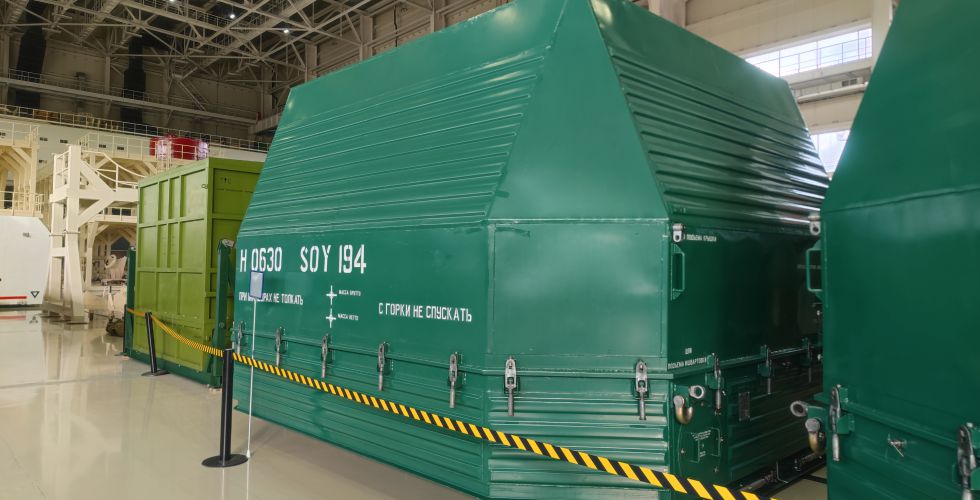

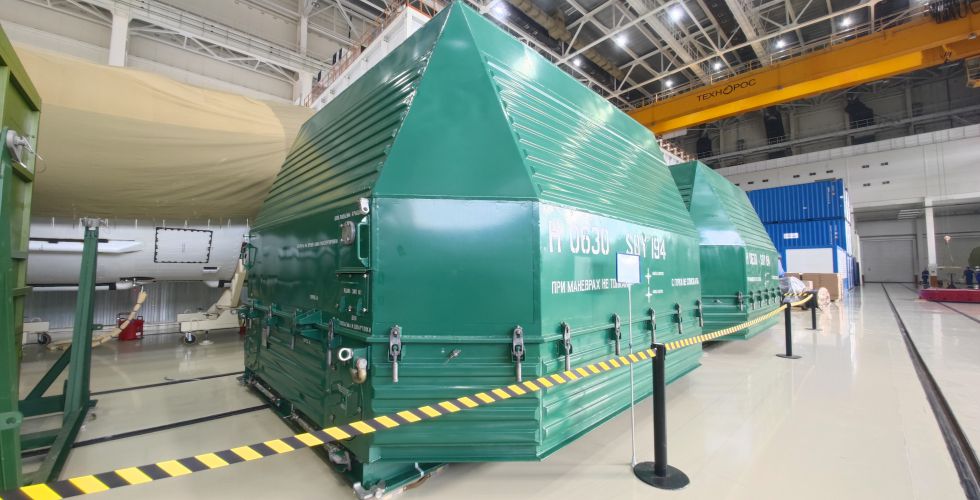

На Восточный доставлен разгонный блок «Фрегат»

На космодроме Восточный специалисты Космического центра «Восточный» Центра эксплуатации объектов наземной космической инфраструктуры и Научно-производственного объединения имени С.А. Лавочкина (входят в Госкорпорацию «Роскосмос») приняли разгонный блок «Фрегат».

Он будет храниться на складе блоков технического комплекса космодрома до начала подготовки к запуску.

Разгонный блок «Фрегат» производства НПО имени Лавочкина используется на ракетах-носителях среднего класса и обеспечивает эффективное выполнение всех задач по выведению одного или нескольких космических аппаратов на околоземные орбиты или отлётные от Земли траектории. Весь процесс выведения осуществляется автономно без вмешательства с Земли.

Начиная с 2000 года разгонные блоки семейства «Фрегат» совершили 120 полётов, выведя на околоземные орбиты и отлётные траектории 905 спутников.

Назначение к пуску не названо (

[zandr]

https://www.laspace.ru/ru/press/news/rb-fregat-vyvel-na-orbitu-ka-ionosfera-m-1-2-i-53-mka/

РБ «Фрегат» вывел на орбиту КА «Ионосфера-М» № 1, № 2 и 53 МКА

Со стартовой площадки космодрома Восточный 5 ноября в 2:18 мск состоялся успешный пуск ракеты-носителя «Союз-2.1б» производства АО «РКЦ «Прогресс» с разгонным блоком (РБ) «Фрегат» производства АО «НПО Лавочкина», космическими аппаратами (КА) «Ионосфера-М» №1, №2 – гелиогеофизические спутники производства АО «Корпорация «ВНИИЭМ» (входят в Госкорпорацию «Роскосмос») и 53 малыми космическими аппаратами (МКА) в качестве попутной полезной нагрузки.
КА «Ионосфера-М» №1, №2 штатно отделились от РБ «Фрегат» в соответствии с циклограммой полёта. Отделение попутной полезной нагрузки в количестве 53 МКА произведено несколькими группами. Общая продолжительность участка выведения от отделения головного блока от ракеты-носителя до отделения последней группы КА составила ~ 4 часа 30 минут. Все космические аппараты успешно выведены на расчетные орбиты.

Спойлер

Космическая система «Ионозонд» призвана решить научно-прикладные задачи по приобретению фундаментальных знаний о земной ионосфере и получить возможность непрерывного мониторинга околоземного космического пространства. Формирование орбитальной группировки системы запланировано с помощью двух групповых запусков (первый – «Ионосфера-М» № 1 и № 2, второй – «Ионосфера-М» № 3 и № 4). Четыре космических аппарата «Ионосфера-М», расположенные в двух орбитальных плоскостях (по два спутника в каждой плоскости), смогут передавать информацию о физических явлениях, возникающих в ионосфере Земли в результате активных воздействий природного и антропогенного характера.
Разгонный блок «Фрегат», разработанный в НПО Лавочкина, имеет 24-летний опыт успешного выведения космических аппаратов на различные целевые орбиты. Маршевая двигательная установка имеет возможность включаться до семи раз, что обеспечивает за один запуск разведение большого количества спутников на различные рабочие орбиты. Система управления разгонного блока использует навигационные системы ГЛОНАСС/GPS, что позволяет с высокой точностью выполнять все требования заказчика.

[свернуть]

Данный запуск стал для РБ «Фрегат» 121-м.

[zandr]

https://www.laspace.ru/ru/press/news/razgonnyy-blok-fregat-vyvel-na-orbitu-sputnik-kondor-fka-2/

Разгонный блок «Фрегат» вывел на орбиту спутник «Кондор-ФКА» № 2
Со стартовой площадки космодрома Восточный 30 ноября в 00:50 мск состоялся успешный пуск ракеты-носителя «Союз-2.1а» с разгонным блоком (РБ) «Фрегат» производства АО «НПО Лавочкина» (входит в Госкорпорацию «Роскосмос») и космическим аппаратом (КА) «Кондор-ФКА» № 2.
Спустя ~1 час 5 минут после старта КА «Кондор-ФКА» № 2 штатно отделился от РБ «Фрегат» в соответствии с циклограммой полёта. Спутник успешно выведен на целевую орбиту.
Разгонный блок «Фрегат», разработанный в НПО Лавочкина, имеет 24-летний опыт успешного выведения космических аппаратов на различные целевые орбиты. Маршевая двигательная установка имеет возможность включаться до семи раз, что обеспечивает за один пуск разведение большого количества спутников на различные рабочие орбиты. Система управления разгонного блока использует навигационные системы ГЛОНАСС/GPS, что позволяет с высокой точностью выполнять все требования заказчика.
Данный запуск стал для РБ «Фрегат» 122-м.

...
Фрегат самосвёлся?

Да, на это был вышеупомянутый НОТАМ:
...
Между 23.30 и 01.30 UTC к западу от Чили. По расчетам Роберта Кристи было два включения Фрегата до отделения Кондора в 22.55 UTC и разгонный блок был затоплен около 00.10 UTC.

[anik]

Непонятно, зачем рассчитывать два включения, если их времена были в пресс-ките.

[Всегда]

поздравляю!Фрегат! Красавчик!
Поздравляю всех причастных! Четверть века....

[zandr]

https://www.laspace.ru/ru/press/news/razgonnyy-blok-fregat-25-let-tochnosti-i-nadyezhnosti/

Разгонный блок «Фрегат»: 25 лет точности и надёжности
История 10.02.2025

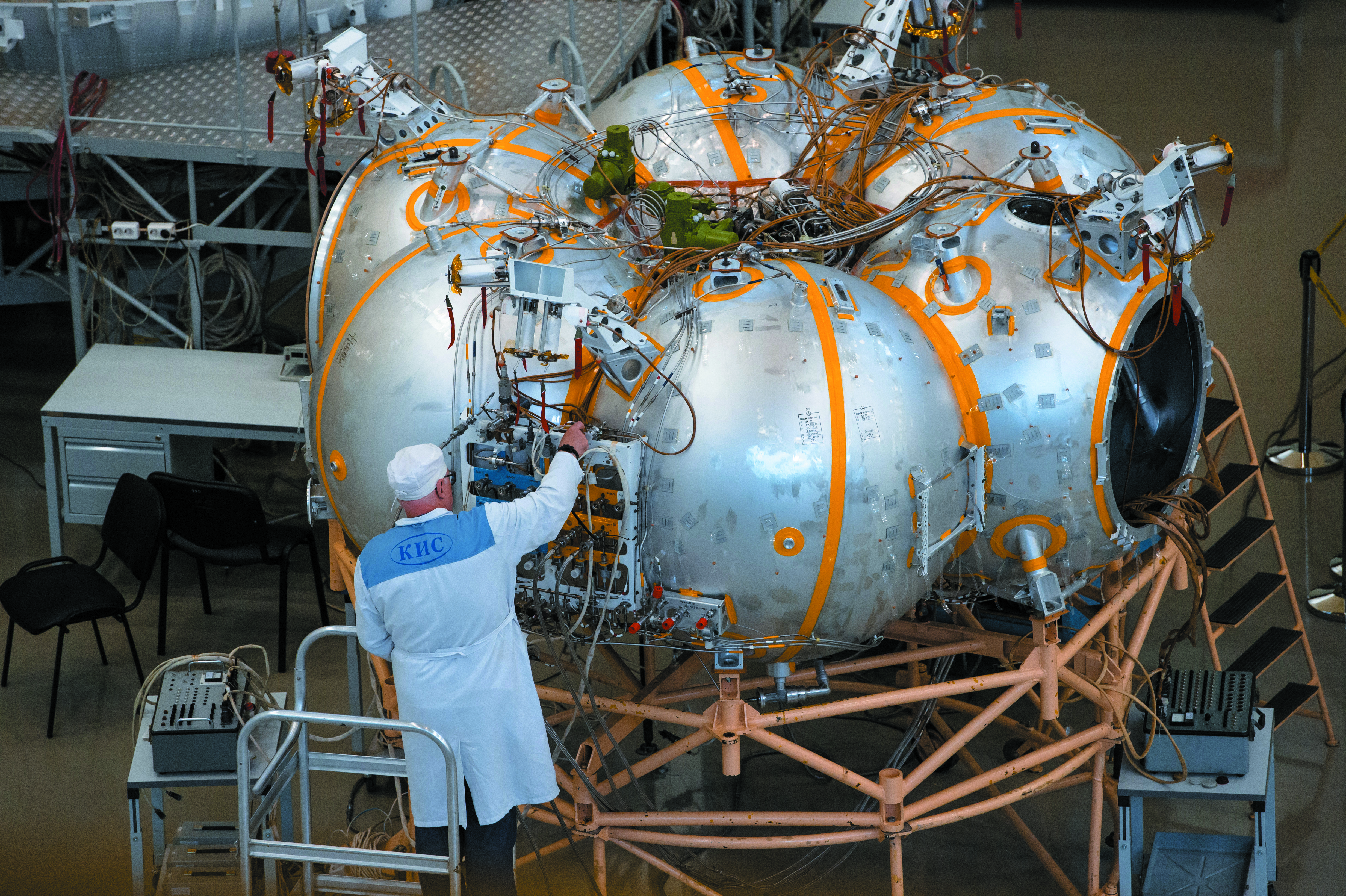

тяжелое фото 1 Фрегат

[свернуть]

тяжелое фото 2 Фрегат

[свернуть]

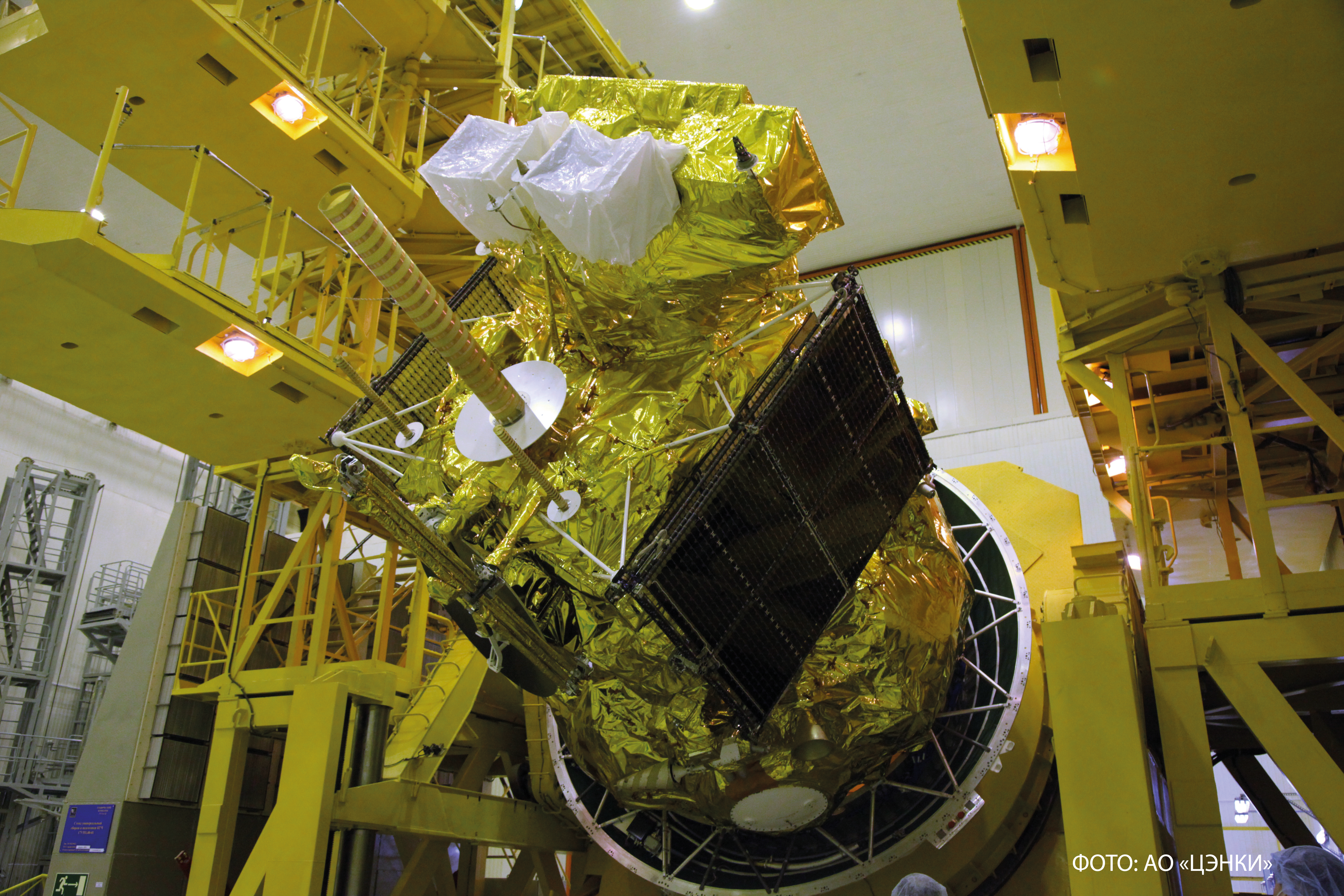

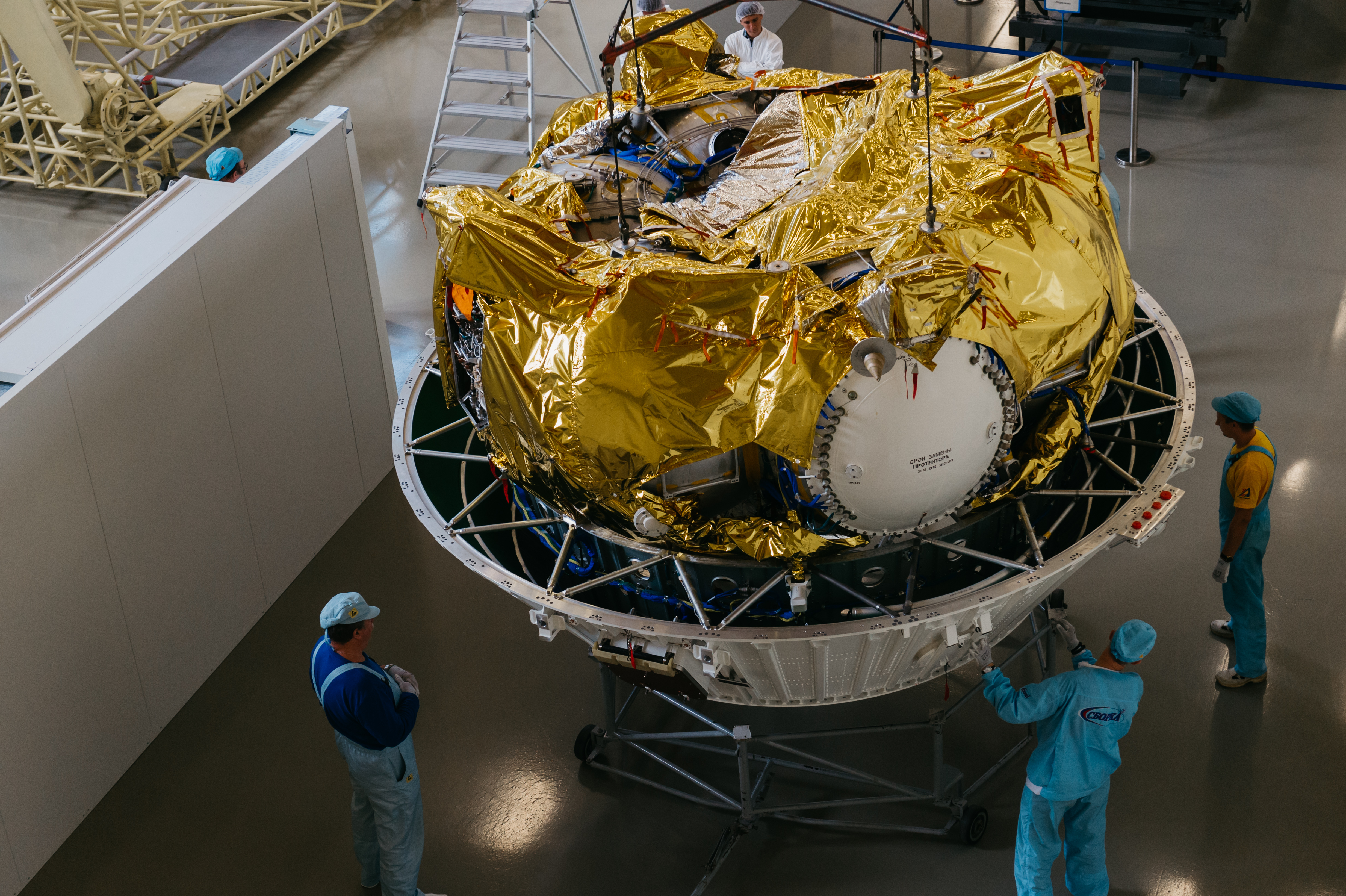

тяжелое фото 3 вместе со спутником

[свернуть]

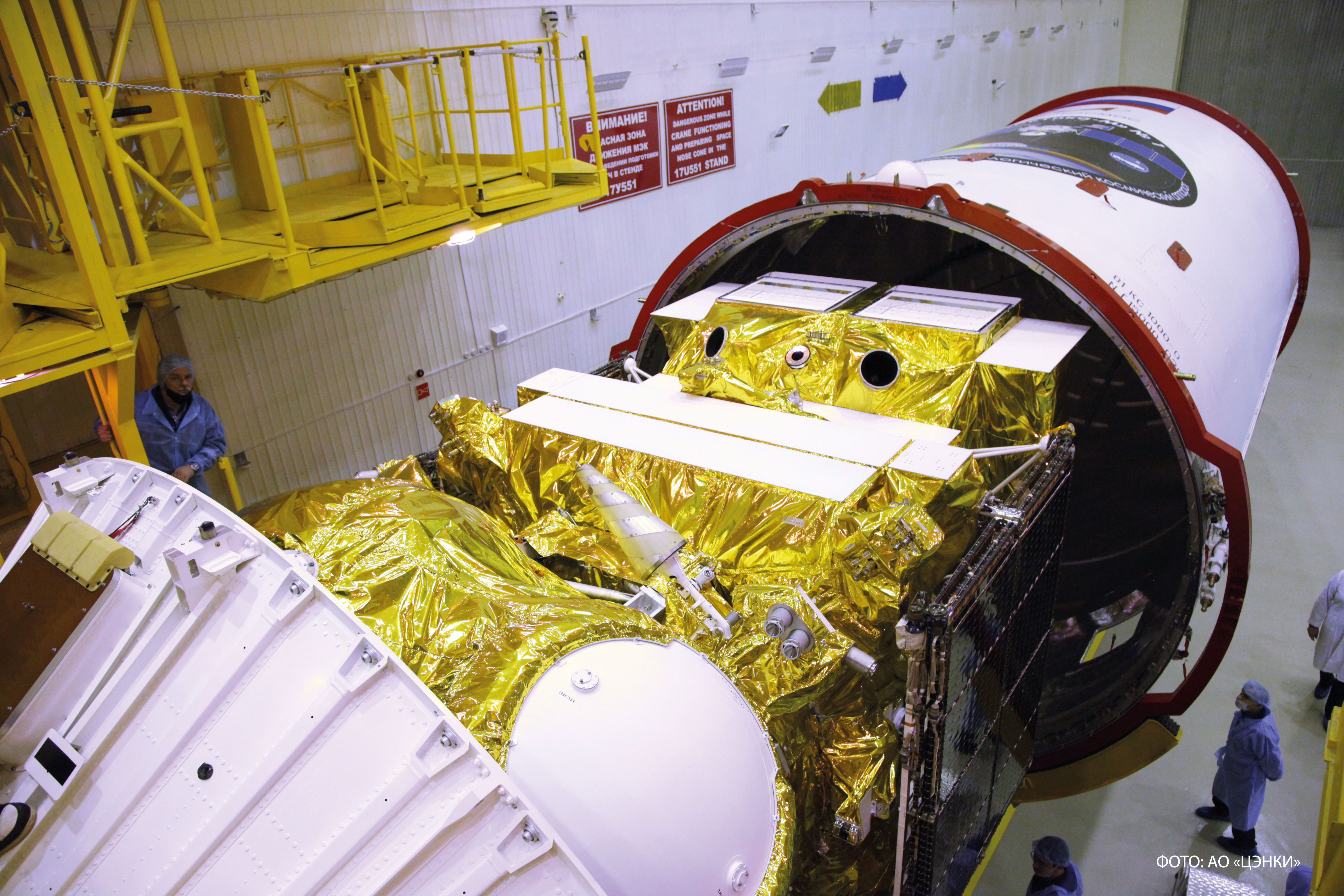

тяжелое фото 4 задвижка под ГО

[свернуть]

В начале 90-х годов Роскосмосом перед НПО Лавочкина была поставлена задача создания нового разгонного блока, применение которого должно было повысить эффективность существующих, модернизируемых и вновь создаваемых российских ракет-носителей. Новый разгонный блок должен был увеличить массы полезных нагрузок, выводимых ракетами-носителями на различные орбиты, повысить точности выведения, расширить перечень орбит, доступных для средств выведения, обеспечить высокую надежность с самого начала его эксплуатации. Тогда были определены основные характеристики разгонного блока, комплектующих систем, его компоновка.
25 лет назад, 9 февраля 2000 года, с 31-й стартовой площадки космодрома Байконур разгонный блок (РБ) «Фрегат», разработанный в НПО Лавочкина, совершил первый квалификационный полёт. Программа полёта состояла из двух частей: зачётной (выведение разгонного блока с имитатором полезной нагрузки на целевую орбиту) и факультативной (сведение с орбиты спускаемого аппарата «Демонстратор» и самого РБ с системой спасения).
Этим пуском стартовала серия лётно-конструкторских испытаний с целью подтверждения правильности конструктивных решений, принятых при проектировании разгонного блока. После проведения первых запусков, с целью улучшения тактико-технических характеристик разгонного блока «Фрегат», проведена его поэтапная модернизация.
В создании РБ «Фрегат» совместно с НПО Лавочкина приняли участие: АО «Научно-производственный центр Автоматики и приборостроения имени академика Н.А. Пилюгина», АО «Конструкторское бюро «Химического машиностроения имени А.М. Исаева», АО «НИИ КП», ООО «Ижевский радиозавод», АО инженерная компания «ОРИОН-ХИТ», ФГУП «ОКБ МЭИ», а также АО «ЦЭНКИ» в части наземного технического комплекса.
Основой конструктивно-компоновочной схемы РБ «Фрегат» является блок баков, построенный по моноблочной несущей схеме. Все шесть сфер размещены вокруг маршевого двигателя, четыре из которых являются баками окислителя и горючего, а две ёмкости – отсеками для размещения бортовых приборов и оборудования (один из них герметичен).
В зависимости от параметров орбиты выведения и применяемого типа ракеты-носителя разгонный блок применяется в трех модификациях: «Фрегат», «Фрегат-МТ» и «Фрегат-СБ», отличающихся запасом топлива.
Программа работы РБ «Фрегат» закладывается ещё на Земле, и в космосе он работает автономно. Для определения пространственного положения разгонного блока в контур системы управления введена система GPS/ГЛОНАСС, позволяющая увеличить точность выведения. Помимо практически идеальной точности выведения, РБ «Фрегат» имеет такие конкурентные преимущества, как длительное время активного существования (до 2-х суток), алгоритмы управления, позволяющие преодолевать нештатные ситуации, многократность включения маршевой двигательной установки (до 7 раз) и высочайшая надежность. Запуски РБ «Фрегат» осуществляются с космодромов Байконур, Плесецк, Восточный. До 2022 года запуски также осуществлялись с Гвианского Космического Центра (Куру, Французская Гвиана).
РБ «Фрегат» способен разводить по разным орбитам несколько полезных нагрузок одновременно. Так, в июле 2017 года РБ «Фрегат» вывел на целевые орбиты 73 космических аппарат, это является рекордом в России.
В перечень орбит, на которые были выведены космические аппараты, входят: круговые в интервале высот от низких до геостационарных с различными наклонениями, в том числе солнечно-синхронные и полярные; эллиптические (типа «Молния», геопереходные и перелёта в точку либрации системы Солнце Земля); а также отлётные траектории к другим небесным телам Солнечной системы.
РБ «Фрегат» выполняет также важное международное требование по незасорению космического пространства, переходя, после выполнения главной задачи, на орбиту захоронения или на траекторию затопления в так называемой «мёртвой зоне» Тихого океана.
Высокие тактико-технические характеристики разгонных блоков типа «Фрегат», созданная на трёх космодромах наземная инфраструктура для подготовки к запускам и возможность постоянного совершенствования по праву позволяют считать их перспективными средствами выведения.
В настоящее время РБ «Фрегат» используется в составе ракет-носителей «Союз-2», в дальнейшем планируются к применению в составе разрабатываемых АО «РКЦ Прогресс» ракет-носителей на сжиженном природном газе (СПГ) и ракете-носителе «Союз-5».
Начиная с 2000 года, осуществлено 122 пуска РБ «Фрегат», на околоземные орбиты и отлетные траектории выведены 959 космических аппаратов. Обширная действующая пусковая программа – лучшее подтверждение востребованности разгонного блока «Фрегат».
Поздравляем коллектив НПО Лавочкина и кооперацию с юбилеем первого запуска РБ «Фрегат»! 25 лет назад «Фрегат» стал не просто частью ракет, но настоящим символом точности, надежности и технического мастерства.
Каждый из вас — инженер, слесарь, конструктор, программист, испытатель — вложил в этот проект частичку себя. Ваша работа — это не просто чертежи, алгоритмы или сборочные операции – это мост между Землёй и звёздами.

[mik73]

В начале 90-х годов Роскосмосом перед НПО Лавочкина была поставлена задача

а это как?

[simple]

https://engjournal.bmstu.ru/articles/2218/2218.pdf

[Дмитрий В.]

Интересный вопрос. Расчёт показывает, что, например, на ССО-500 км Союз-2.1б без Фрегата способен вывести ПН не меньше, чем с Фрегатом. Так зачем для таких миссий нужен Фрегат? Очевидного ответа нет, поэтому есть предположения:
а) чтобы кормить НПО Лавочкина
б) система управления Союза-2.1б имеет некие ограничения, не допускающие прямого выведения на такие орбиты
в) имеются ограничения на поля падени, которые без РБФ не обеспечиваются.

Кто-нибудь из специалистов может пояснить?

[Трилобит]

Интересный вопрос. Расчёт показывает, что, например, на ССО-500 км Союз-2.1б без Фрегата способен вывести ПН не меньше, чем с Фрегатом. Так зачем для таких миссий нужен Фрегат? Очевидного ответа нет, поэтому есть предположения:
а) чтобы кормить НПО Лавочкина
б) система управления Союза-2.1б имеет некие ограничения, не допускающие прямого выведения на такие орбиты
в) имеются ограничения на поля падения, которые без РБФ не обеспечиваются.

Кто-нибудь из специалистов может пояснить?

А это не с отсутствием повторного зажигания у РД-0124 связано? ССО-500км же вроде круговая по умолчанию, то есть нужно скруглить орбиту, а потом утопить отработанную ступень.

Апд. вроде без Фрегата на ССО запускали Ресурсы и Персоны, но верхняя ступень их только на опорную закидывает, а скругляют орбиту аппараты уже собственной ДУ.

[Дмитрий В.]

Интересный вопрос. Расчёт показывает, что, например, на ССО-500 км Союз-2.1б без Фрегата способен вывести ПН не меньше, чем с Фрегатом. Так зачем для таких миссий нужен Фрегат? Очевидного ответа нет, поэтому есть предположения:
а) чтобы кормить НПО Лавочкина
б) система управления Союза-2.1б имеет некие ограничения, не допускающие прямого выведения на такие орбиты
в) имеются ограничения на поля падения, которые без РБФ не обеспечиваются.

Кто-нибудь из специалистов может пояснить?

А это не с отсутствием повторного зажигания у РД-0124 связано? ССО-500км же вроде круговая по умолчанию, то есть нужно скруглить орбиту, а потом утопить отработанную ступень.

Апд. вроде без Фрегата на ССО запускали Ресурсы и Персоны, но верхняя ступень их только на опорную закидывает, а скругляют орбиту аппараты уже собственной ДУ.

В том и дело, что в три ступени на ССО-500 спокойно выводятся почти 5 тонн при непрерывном выведении.

[Старый]

Расчёт показывает, что, например, на ССО-500 км Союз-2.1б без Фрегата способен вывести ПН не меньше, чем с Фрегатом

Это неправильный расчёт!
