Разгонный блок ДМ

[avmich]

Одно время были популярны темы по названиям ракет :) . Может, теперь соберём данные по РБ?

На сегодня для "блока Д", говорят, почти готова модификация с цилиндрической вставкой в сферический кислородный бак. Вроде бы растёт ХС :) ...

Есть ли у кого хорошие картинки-схемы этого блока?

[avmich]

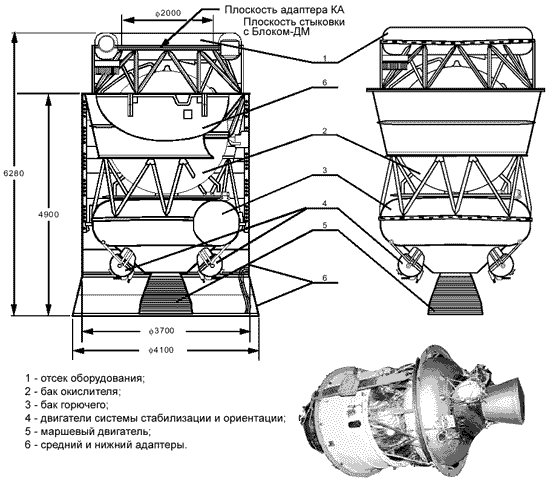

Есть вот такая картинка -



(интересно как отображается...)

Каковы отличия у новой разрабатываемой модели?

[Дмитрий Виницкий]

Плохо видно

[X]

Скопируй в Word

[hazard]

Плохо видно

Это потому, что фон синий. Если просто открыть одну картинку, то видно нормально.

http://tihiy.fromru.com/Rn/Image_Proton/DMinFarning.gif

[avmich]

Жаль, нельзя картинку загрузить прямо с рабочей станции... Или можно? Тогда хорошая картинка, с белым фоном, была бы прямо в теме.

Знает ли кто-нибудь, как устроена система ориентации на этом блоке? :) На картинке её движки показаны по бокам сопла маршевого ЖРД.

[hazard]

.

[Дмитрий Виницкий]

сам блок не нашел, но бак, кажется вот:

[avmich]

Эта рама у бака - та, что входит в состав РБ, или у РБ другой силовой набор?

[Дмитрий Виницкий]

Это рама для силовых испытаний

[Дмитрий Виницкий]

Кстати, как слышал на авиабазе, элементы силовых конструкций блоков Д и ДМ, до сиз пор ДСП. За что купил... :wink:

[VK]

Рыжего цвета - это штатная ферма-термомост. Стеклянная, то есть из стеклопластика. Остальное - технологическая подставка.

2Postoronnim V:
Элементы никогда не были ДСП. Чертежи абсолютно несекретные.  Расчеты прочности - тоже. Техпроцессы - тоже.  Чему там быть ДСП?

[Dark]

ДСП - древесно-стружечная плита

[VK]

ДСП - древесно-стружечная плита

Э-э-э.... Не подумал. Я-то решил - "Для служебного пользования". Ну, звиняй, дядьку!    :lol:

[Dark]

Я пошутил

[Дмитрий Виницкий]

На всякий случай, фото ДМ3 [ILS]:

[VK]

Я пошутил

Я - тоже.

[lubulord]

а нету где нибудь какой нибудь статейки по ДМ, желательно с подробным описанием его работы и характеристик.

заранее спасибо

[ааа]

Вот тут были какие-то ссылки:

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?t=7685&start=15

[Pit]

а нету где нибудь какой нибудь статейки по ДМ, желательно с подробным описанием его работы и характеристик.

заранее спасибо

Есть в книге Петренко. Это глава филиала РКК в Самаре.
Там вообще коллекция в основном драных материалов крайне погано обработанных но от блока Д есть довольно много. В основном по ДУ.


кстати о РБ

http://cosmopark.ru/rb/index.html

http://cosmopark.ru/2imp.htm
