Кванмёнсон-3 (Kwangmyongsong-3) #2 - Ынха-3 - 12.12.2012 00:49 UTC - Сохэ

[Штуцер]

Это видео во всех отношениях становится хрестоматийным.

[Liss]

Американский чиновник признал, что северокорейский запуск состоялся неожиданно, хотя и был зафиксирован, так как средства его ожидали в дежурном режиме. Намекает, что КНДР располагала графиком пролета американских спутников и проводила работы в периоды отсутствия наблюдения. Как бы ни разу не удивительно, если учесть, что пуск 2009 года был преднамеренно проведен под съемку с орбиты :-)

WASHINGTON, Dec. 27 (UPI) -- North Korea may have used deception to surprise the United States and its Asian allies prior to its long-range missile launch, a U.S. official told CNN.
The official, described as having direct knowledge of an analysis done by the U.S. military and intelligence agencies of the Dec. 12 launch by the secretive Communist country, told CNN the United States and its allies were caught "off guard" even though U.S. and Japanese military vessels and missile defenses were in place to monitor it and to protect land, sea and space.
"We had our dukes up, operationally, but we were caught off guard," the official was quoted as saying.
"The clues point to a concerted effort to deceive us," the official added.
The analysis dealt with the launch itself and knowledge about it by U.S. intelligence.
The official said the analysis showed the North Koreans' ability to determine when U.S. intelligence gathering satellites would pass over their country.
"It's believed the North Koreans essentially manipulated the launch so U.S. intelligence satellites simply would not be overhead and able to see what was happening," the official told CNN.

[Liss]

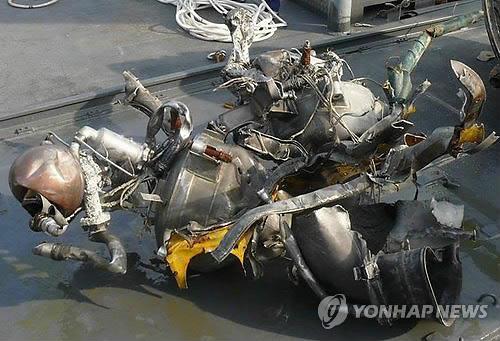

Еще обломки двигателя от http://english.yonhapnews.co.kr/national/2012/12/28/76/0301000000AEN20121228005251315F.HTML :



Поиск и подъем с глубины 88 м осуществляли шесть водолазов. На данный момент всего извлечено десять фрагментов первой ступени, в т.ч. баки горючего и окислителя.

Снимок большего размера нашелся на эстонском postimees.ee :

[G.K.]

А как пуск ракеты может быть неожиданным? DSP работают только тогда, когда пуски заявлены?

[Liss]

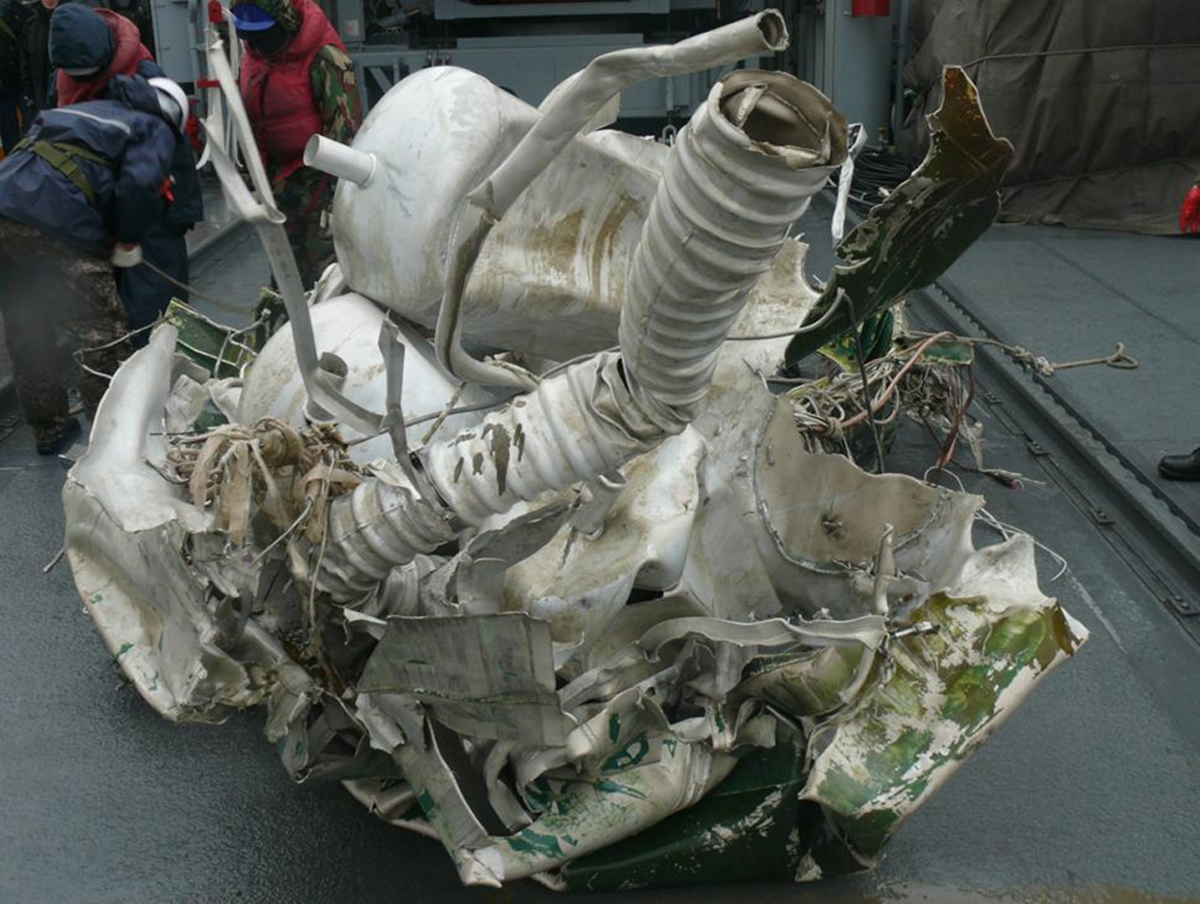

Еще фотографии -- из China Daily...

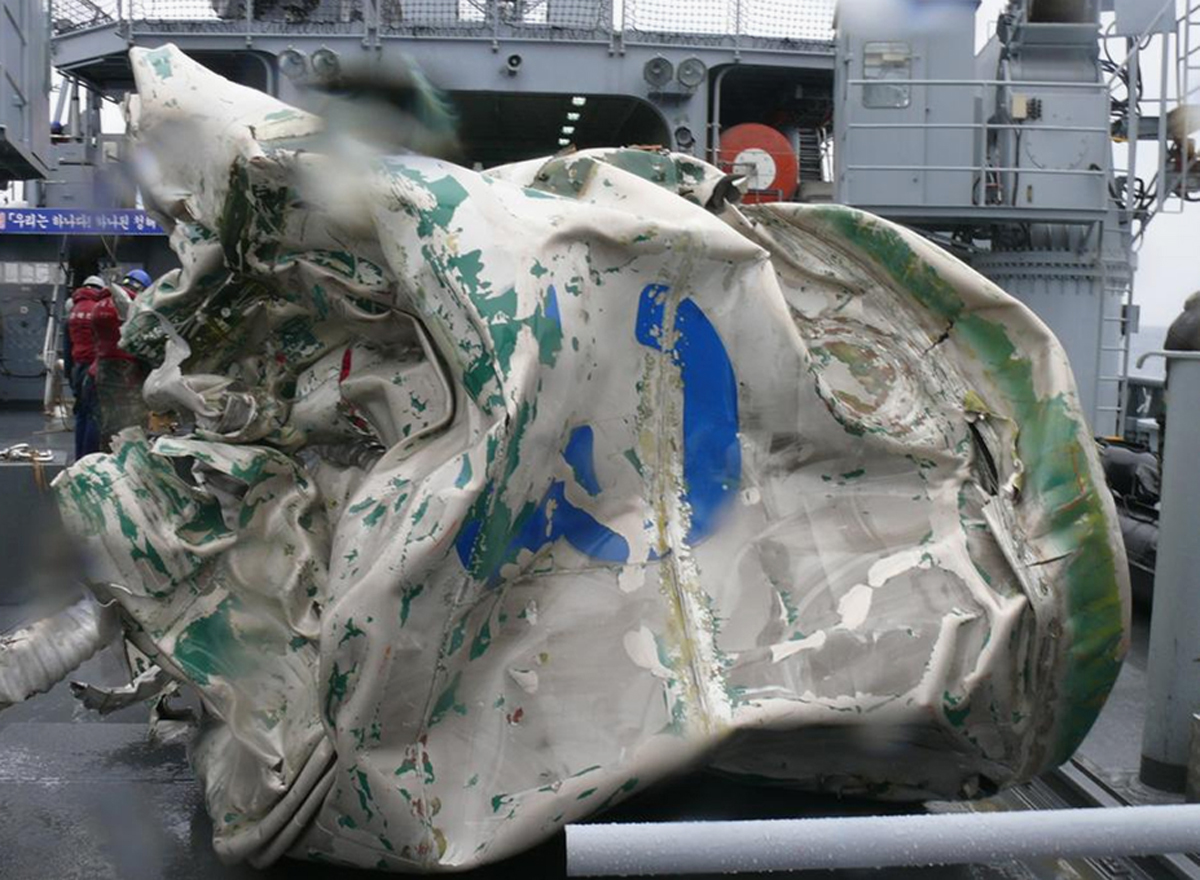

... и из датской Politiken:

[Bell]

Liss пишет:
Еще обломки двигателя от http://english.yonhapnews.co.kr/national/2012/12/28/76/0301000000AEN20121228005251315F.HTML :



Во! Вот это уже двигатель со смятым соплом!

[Наперстянка]

Так может быть все это дело вынули из металлолома?

[Штуцер]

Сопло и камера в наличии. Неужели это так об воду? Или сработала система самоуничтожения?.

[Штуцер]

Правее и чуть выше - вторая камера.
Между ними крастовина, связывавшая 4 двигателя.
http://img.yonhapnews.co.kr/etc/inner/EN/2012/12/28/AEN20121228005251315_02_i.jpg

Южнокорейцы, надо отметить, опытные рыбаки.
Весьма интересно, что они от КSLV натралили... Втихаря.

[Старый]

Штуцер пишет:
Сопло и камера в наличии. Неужели это так об воду? Или сработала система самоуничтожения?.

Судя по виду обломков ступень летела двигателями вперёд и со всей дури ударилась задним торцом об воду. Двигательный отсек и двигатели разорвало, бак горючего смяло а бак окислителя уцелел.

[Старый]

Так, на что у нас похожи камеры сгорания? Мне чтото напоминают РД-214.
 Где у нас картинка двигателя от Скада?

[Дмитрий В.]

Старый пишет:
Так, на что у нас похожи камеры сгорания? Мне чтото напоминают РД-214.
 Где у нас картинка двигателя от Скада?

Они похожи на двигатели Симурга, а те в свою очередь, на двигатели Исаева для Скада и Бури:
http://www.b14643.de/Spacerockets_1/Rest_World/Safir-2A-IRILV/Description/Frame.htm

[Штуцер]

То что ступень падала движками вперед - сомнений нет.

[Старый]

Двигатель  самого Скада бы глянуть...

[Старый]

А камеру сгорания видно что разорвало не внутренним давлением а распороло какойто внешней деталью конструкции в направлении сверху вниз.

[Штуцер]

Старый пишет:
А камеру сгорания видно что разорвало

ИМХО, как раз у камеры повреждений не видно.  :oops:

[Дмитрий В.]

Старый пишет:
Двигатель самого Скада бы глянуть...

http://military.tomsk.ru/blog/topic-177.html
Гугль в помощь!

[Старый]

Дмитрий В. пишет:
http://military.tomsk.ru/blog/topic-177.html

Угу. КС похожа, уже неплохо. Хотя некоторых важных деталей не хватает.
И както смущает шарбалон на двигателе Ыхни, на Скаде вроде нету.

Гугль в помощь!

Вот всётаки благодаря развитию айти-технологий как интелигентно теперь можно послать на #@$!

[Наперстянка]

Liss пишет:
Еще обломки двигателя от http://english.yonhapnews.co.kr/national/2012/12/28/76/0301000000AEN20121228005251315F.HTML :




Часть сопла загнулась радиально вовнутрь.Хотя,после пресса что только не бывает.

[Дмитрий В.]

Вот фото 37-тонника  от "Сафира-1В" - вероятно, четвертушка от ДУ Ынхи и Симурга:
http://www.b14643.de/Spacerockets_1/Diverse/Asian_Rocket_engines/ND_1.jpg
