ТУА 11У219 для РН "Союз"

[Nicolas Pillet]

The 11У219 can be used with different extensions, depending on what type of launcher it transports.

But what is very strange : sometimes, for the same fairing, different extensions are used.

Some examples :

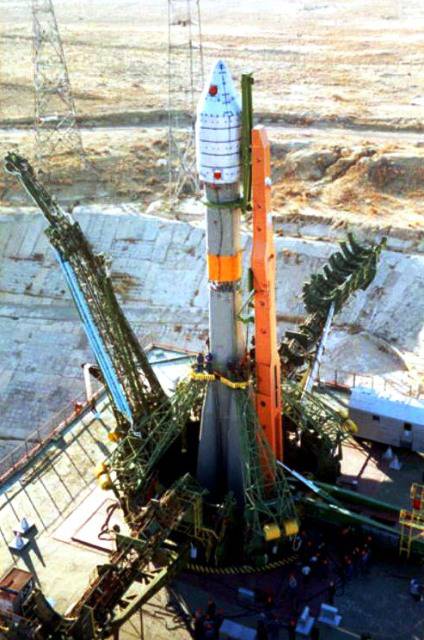

Прогресс М1-8 :

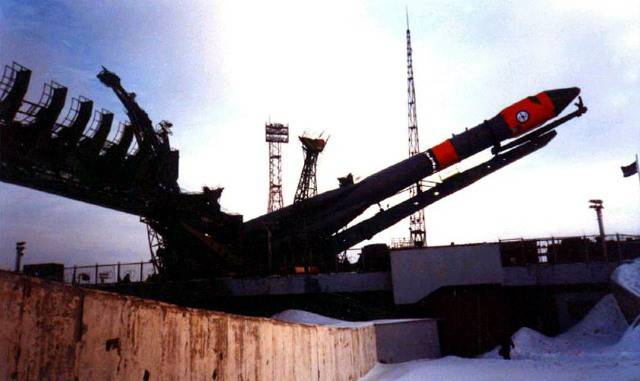

Прогресс М-13М :

[Вован]

Установщики (2 шт.) на площадке 1 имеют индекс 8У213, а два установщика на площадке 31 имеют индекс 8У0213. На обеих площадках один агрегат из пары отличается от другого тем, что конец стрелы имеет другую конструкцию

[Stan]

11У219 Транспортно-установочный агрегат

11У219 N 45322602
ЦСКБ-Прогресс, Самара
РН 11А511УЭ-3 N 76021003У
http://samara.news-city.info/docs/sistemsx/dok_ieqlgi.htm

11У219 N 45311101
Космодром Байконур
http://www.novosti-kosmonavtiki.ru/content/numbers/195/03.shtml

11У219 N 45317902
Космодром Плесецк, СК 17П32-2
http://zakupki.gov.ru/pgz/documentdownload?documentId=7501866

11У219 N 45312002
Космодром Плесецк, СК 17П32-3
http://zakupki.gov.ru/pgz/documentdownload?documentId=7501866

373УН32
Космодром Куру
http://www.цкбтм.рф/space/agregaty-11u219-373un32-tua-dlya-lsoyuz-str.html

[Вован]

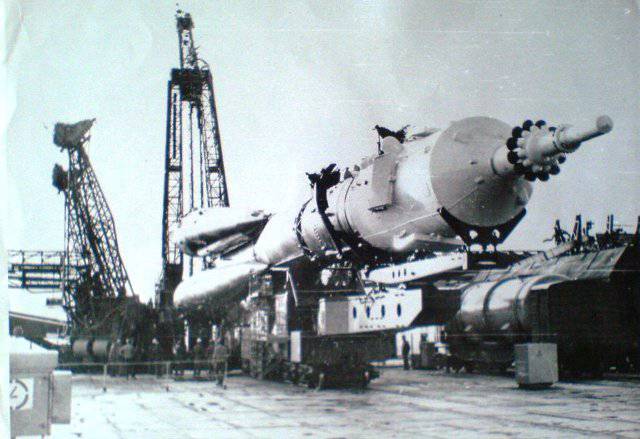

Отличия 8У0213 и 11У219:
8У0213



11У219

[Salo]

Спасибо, Владимир Николаевич! :wink:

[Nicolas Pillet]

Мой website об этом :

http://www.kosmonavtika.com/lanceurs/soyouz/sol/tech/2.html

[Shin]

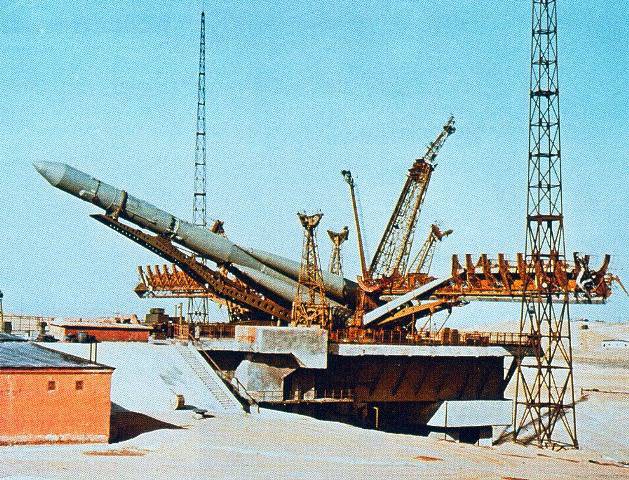

Этот вроде на 31-й






А этот на первой.




Вон та зелененькая железяка, она, как я понимаю, меняется в зависимости от головы?

[m-s Gelezniak]

...

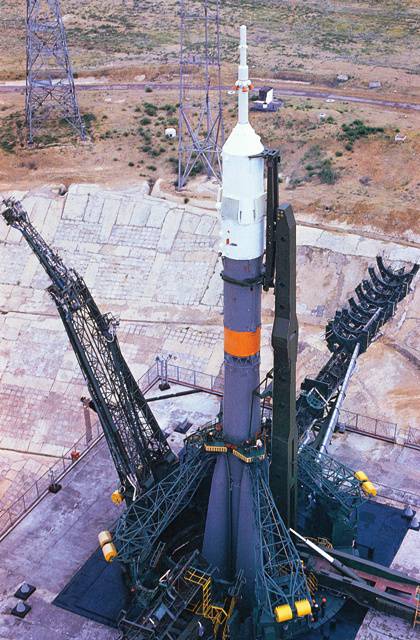

Вон та зелененькая железяка, она, как я понимаю, меняется в зависимости от головы?

САС тяжёлая.

[Старый]

Прогресс М-13М :

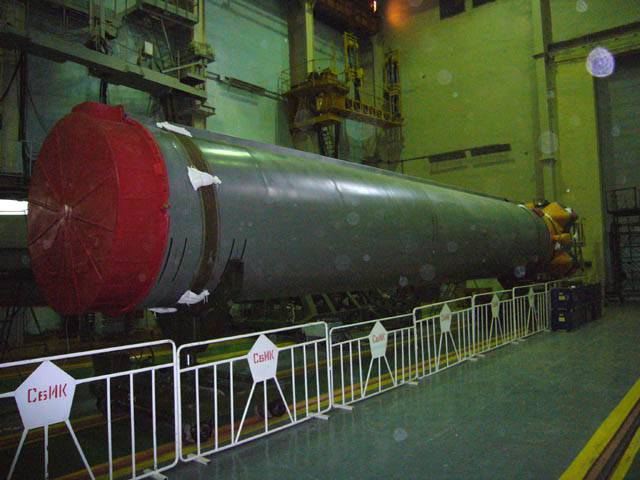

А что это большое, длинное, круглое и серое лежит слева вдоль стены?

[Потусторонний]

транспортный контейнер?

[Вован]

Центральный блок, нижняя часть.

[G.K.]

Центральный блок, нижняя часть.

Точно, там боковушки видны вдалеке.

[Вован]

Подозреваю, что на самом конце стрелы эта конструкция предусматривалась для крепления рукавов термостатирования, если они понадобятся при подъеме стрелы.

[Вован]

Вон та зелененькая железяка, она, как я понимаю, меняется в зависимости от головы?

В основном не меняется, кроме РН "Молния М".







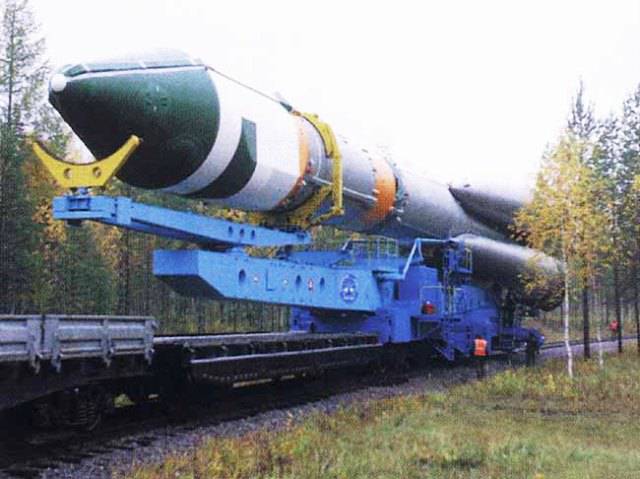

РН "Молния М"

[Вован]

Центральный блок, нижняя часть.

Точно, там боковушки видны вдалеке.

[m-s Gelezniak]

Вон та зелененькая железяка, она, как я понимаю, меняется в зависимости от головы?

В основном не меняется, кроме РН "Молния М".







РН "Молния М"

Но появилась в связи с наличием головного блока с САС.
В Плесецке этого "коромысла" нет.
Фиксируя нижнее плечо можно использовать только один захват.

[Вован]

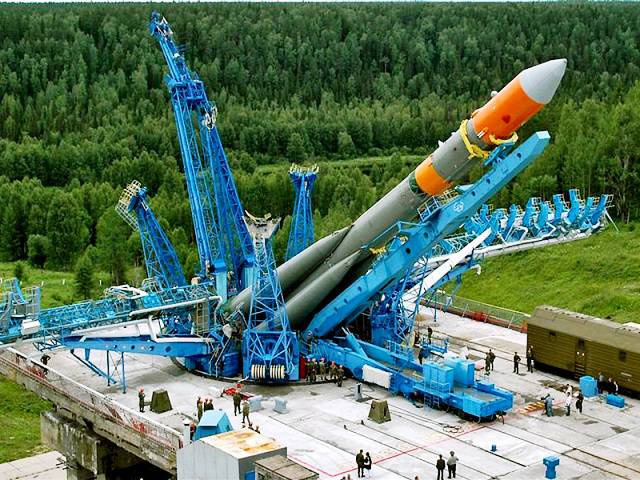

В Плесецке коромысло тоже есть

[m-s Gelezniak]

В Плесецке коромысло тоже есть

А вот этого я не знал. Спасибо.
Неужели отголосок Союза ВИ :roll:

[Salo]

http://www.цкбтм.рф/space/tua-8u0213p3-dlya-rkn-lvostokr.html

ТУА 8У0213П3 для РКН «Восток»

[Вован]

История ЦКБТМ гласит, что от экспериментального установщика 8У213 установщик 8У0213 отличался следующим:
—   ширина установщика по "крыльям" уменьшена на 1 м, расстояние между гидроопорами соответственно уменьшилось с 7 до 6 м;
—   гидроопоры имеют электромеханические стопорные устройства;
—   передняя ходовая тележка выполнена самоходной, рассчитана на нагрузку 100 т с доводочной скоростью подъезда к стартовой системе 2-3 м/мин. Первоначально тележка была выполнена неподрессоренной.
