...как минимум пять лунных кораблей 11Ф94???

[m-s Gelezniak]

Штыри ниже тарелок опор.

[David Lee Rickman]

Штыри ниже тарелок опор.

I understand now. Thank you!!

Best Regards,

David L. Rickman

[Petrovich]

Механизмы разные слегка... А вообще, как они открывались? Пиро-?

Они должны закрыться и открытся.

Закрыться и открыться должны были крышки на соплах двигателей.
Дабы пыль не попала.
А эти створки только раз открыться после посадки и остаться с ЛПУ
на Луне.

[David Lee Rickman]

Механизмы разные слегка... А вообще, как они открывались? Пиро-?

Они должны закрыться и открытся.

Закрыться и открыться должны были крышки на соплах двигателей.
Дабы пыль не попала.

There are the two small half-round covers to protect the main engine. You can see this in the top center of this photo:

А эти створки только раз открыться после посадки и остаться с ЛПУ
на Луне.

Just the opposite ... They are held open from the lauch of the carrier rocket (N1) until the landing of the LK on the Lunar surface. Then they are released and close, with a latch locking them in the closed position. Once closed they do not open again. :wink:

I was just informed by my colleague, Dave R. Woods, of a document which has two more photographs of the Block E Engine. I will post those photos here shortly!

Best Regards,

David L. Rickman

[Petrovich]

А эти створки только раз открыться после посадки и остаться с ЛПУ
на Луне.

В смысле закрытся :oops:

[David Lee Rickman]

Here is the first Block E Engine photo:



I'll post the second shortly.

Enjoy!

David L. Rickman

[David Lee Rickman]

And here is the second Block-E image:



The right side of this photo was on the next page, so I had to do some cutting and pasting, but it turned out seamless.

I am posting information about the PDF this came from in the "Valuable Books" Topic of the Information section of the Forum.

Best Regards,

David L. Rickman

[Дмитрий В.]

Интересно, что блок Е обозначен, как принадлежность РН: "11А52...", а не корабля 11Ф94. Почему?

[m-s Gelezniak]

Интересно, что блок Е обозначен, как принадлежность РН: "11А52...", а не корабля 11Ф94. Почему?

Ну наверно потому что это блок Е.

[m-s Gelezniak]

[m-s Gelezniak]

Хм...

______________________
МАИ
----------
В22509
ДЛЯ Е8000А №1
Каб.№__ (изделие КС)
______________________
Можайка
----------
В22514
ДЛЯ Е8000А №2
Каб.№19 (изделие КЭ)
______________________
Орево
----------
В22510
ДЛЯ ОК-6309
Каб.№5  (ГВМ)
______________________
Фото КБЮ
----------
27253
ДЛЯ ИЗД Е4020-000А 7Л
______________________
Тамбов
----------
27265
ДЛЯ ИЗД Е4020-000А 7А1Л
______________________
Из Королевского техникума
----------

[David Lee Rickman]

Хм...

______________________
МАИ
----------
В22509
ДЛЯ Е8000А №1
______________________
Можайка
----------
В22514
ДЛЯ Е8000А №2
______________________
Орево
----------
В22513
ДЛЯ ОК-6309
______________________

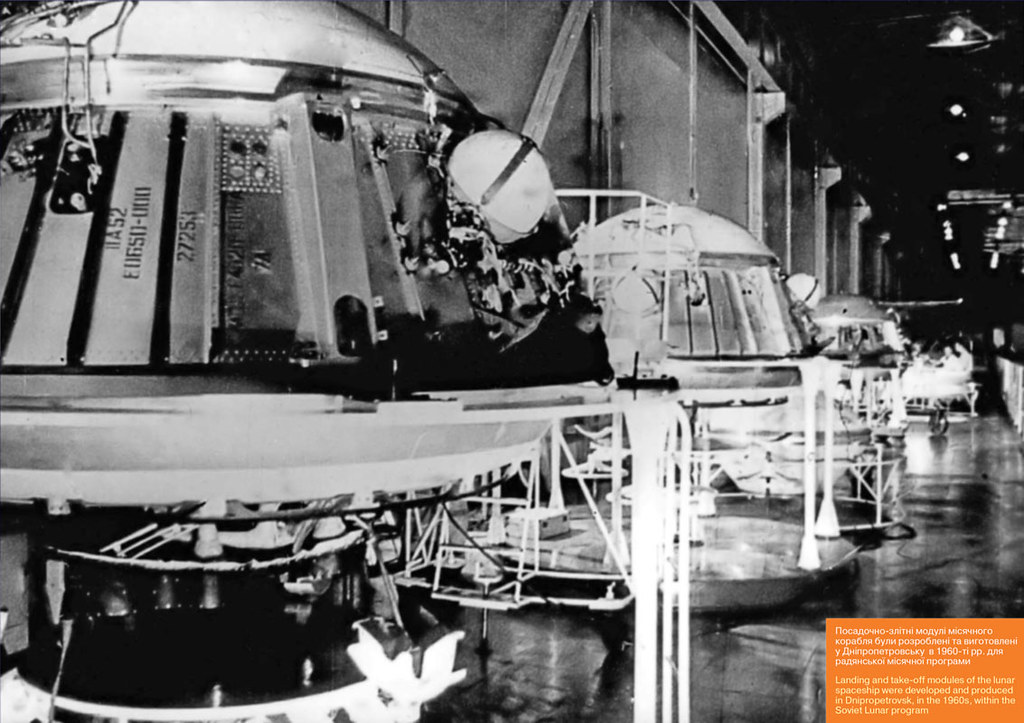

Фото КБЮ
----------
27253
ДЛЯ ИЗД Е4020-000А 7Л

Also

27250
ДЛЯ ИЗД Е4020-000А 7Л

And at least 1 more

______________________
Тамбов
----------
27265
ДЛЯ ИЗД Е4020-000А 7А1Л
______________________
Из Королевского техникума
----------
27253
ДЛЯ ИЗД Е4020-000А 7АЛ

[m-s Gelezniak]

Фото КБЮ
----------
27253
ДЛЯ ИЗД Е4020-000А 7Л

Also

27250
ДЛЯ ИЗД Е4020-000А 7Л

And at least 1 more

... 27253; 27250 - номера блоков Е.
ДЛЯ ИЗД Е4020-000А 7Л - для изделия Е4020-000А 7Л.
Относится к носителю или макету. Должны отличаться.
Нужно фото с этим номером (27250).

[m-s Gelezniak]

ОК-6309

Моя опечатка.
Поправил.

[David Lee Rickman]

I can barely make out the inscription, "МАКЕТ КАМЕРЫ [КР-11??]".

Well now, this is interesting. I found the camera attached to the frame in front of the cosmonaut viewing window on the LK at Orevo. It is a mockup of  the same camera used on the Luna-3...



The lens has been removed, but it's definitely the same type of camera.

Intriguing!

David L. Rickman
549 Caribou Road
Asheville,
NC 28803
USA

[m-s Gelezniak]

Capt. David пишет:


I can barely make out the inscription, "МАКЕТ КАМЕРЫ [КР-11??]".

Well now, this is interesting. I found the camera attached to the frame in front of the cosmonaut viewing window on the LK at Orevo. It is a mockup of  the same camera used on the Luna-3...

-

The lens has been removed, but it's definitely the same type of camera.

Intriguing!

David L. Rickman
549 Caribou Road
Asheville,
NC 28803
USA

А вот и сменный объектив.

[David Lee Rickman]

А вот ис менный объектив.

I wonder if this could have been designed for the LK-R to allow a view of the lunar landing spot?

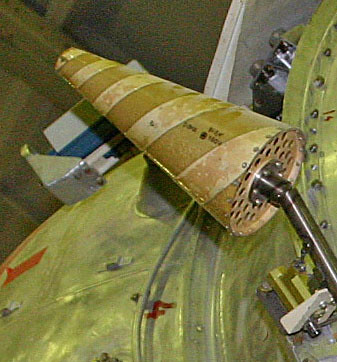

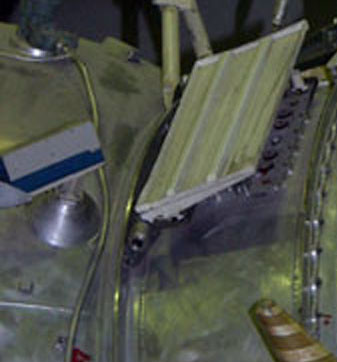

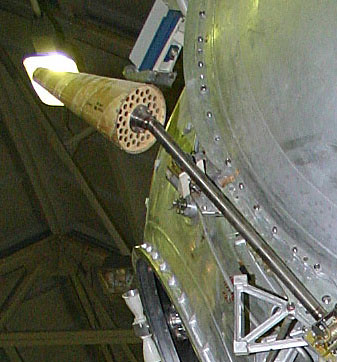

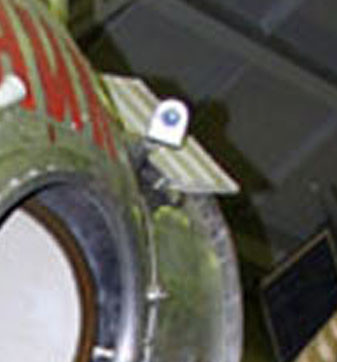

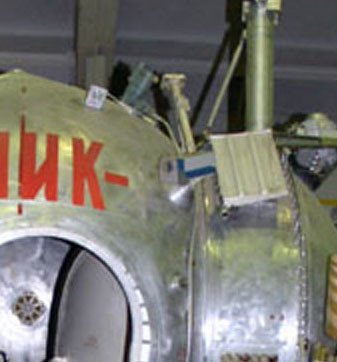

What is also very interesting is that the mockup of the camera on the LK at Mozhaisky also appears to be the same type:












(The first two images are from photographs taken by Igor Marinin with details provided by Oleg Shinkovich, the other three are enlargements from three Marinin photos from this page: http://www.novosti-kosmonavtiki.ru/content/photogallery/gallery_054/index.shtml)[/size]

This seems to be a similar camera, with what looks like a metal plate attached to the front (perhaps to protect the camera lens from the insulating material as the camera swiveled?).

I'd definitely like to have a better look at this system!

Best Regards,

David L. Rickman
549 Caribou Road
Asheville, NC 28803
USA

[m-s Gelezniak]

Девид, обратите внимание на электрические коннекторы. Там присутствует высокочастотный разъём типа СР-75 (СР-50). Зачем он на пленочной камере?

[David Lee Rickman]

Девид, обратите внимание на электрические коннекторы. Там присутствует высокочастотный разъём типа СР-75 (СР-50). Зачем он на пленочной камере?

This is interesting, as that technology wasn't yet used. The camera shown in the museum obviously isn't the same as used on Luna-3. Notice that it also has air vents.

It is interesting to note that there would need to be some some of easily disconnected connector since the camera would need to be retrieved from the exterior of the LK ... assuming it was a film camera. But if it is a television camera it would also need some form of connection to the interior equipment.

This is all very interesting, but we can only speculate until we have clearer images of the camera on the Mozhaisky LK, or more information (which I am trying to obtain).

Best regards,

David L. Rickman
549 Caribou Road
Asheville, NC 28803
USA

[m-s Gelezniak]

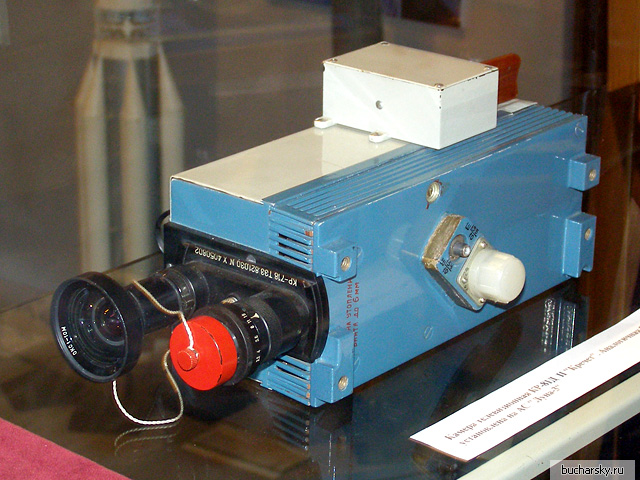

Камера телевизионная КР-81 Д "Кречет".

"Космовидение - непосредственная передача и прием по сети телевизионного вещания изображений с борта космического аппарата, находящегося в космическом пространстве или на поверхности другой планеты", - так определяет БСЭ направление телевидения, начало которому было положено передачей "изображений летчиков-космонавтов А.Г. Николаева и П.Р. Поповича с борта космических кораблей "Восток-3" и "Восток-4" в августе 1962 года". В дальнейшем в 1965-1966 гг. для космических кораблей "Союз" и орбитальных станций были разработаны комплексы бортовой аппаратуры серии "Кречет", решающие несколько задач: передачу изображений космонавтов, контроль стыковки кораблей в космосе, контроль траектории посадки спускаемого аппарата.

К тому же негерметичная нужен бокс.
Конструктив пленочных совершенно другой. Где то на форуме была ссылка на статью по камерам НИИ Телевидения. Сходу не нашел.
