...как минимум пять лунных кораблей 11Ф94???

[David Lee Rickman]

А вот что есть еще по верхнему и нижнему кронштейну (это уже МАИшный до "реконструкции":

Рама явно под доп. батарею. Смещена в сторону люка. имеется возможность регулировки центровки. Следовательно что-то дополнительное висело с другой стороны.

Very interesting, indeed! I am expecting some images of this LK taken during the first visit of Americans to the MIA. Hopefully there will be other views of this area.

Best,

David

[m-s Gelezniak]

А вот что есть еще по верхнему и нижнему кронштейну (это уже МАИшный до "реконструкции":

Рама явно под доп. батарею. Смещена в сторону люка. имеется возможность регулировки центровки. Следовательно что-то дополнительное висело с другой стороны.

Very interesting, indeed! I am expecting some images of this LK taken during the first visit of Americans to the MIA. Hopefully there will be other views of this area.

Best,

David

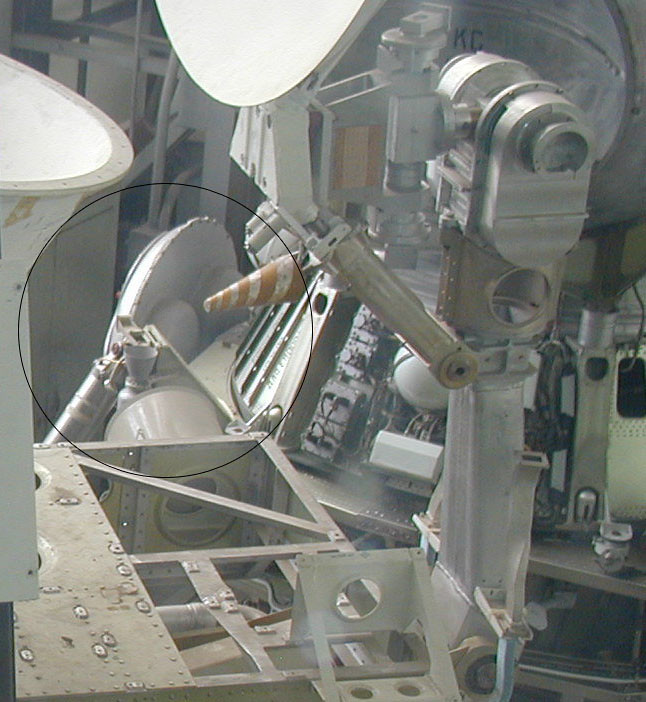

КС - комплексный стенд. Вместе с "антресолями" это когда то стояло в КИСе. А вот по блоку Е этого сказать не могу :wink: .

[David Lee Rickman]

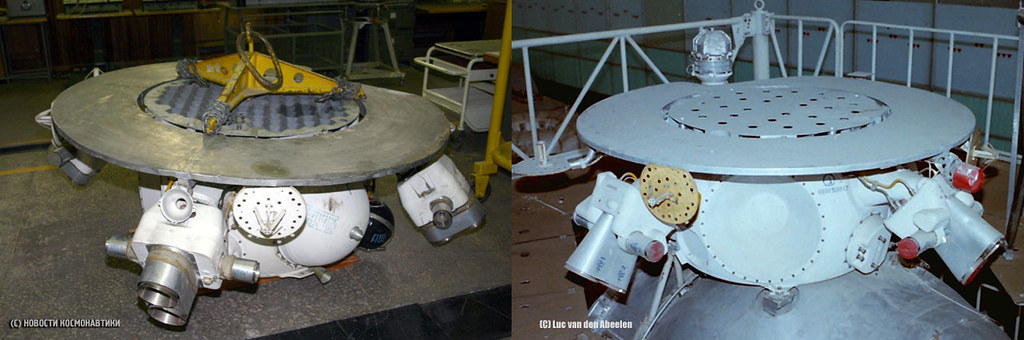

There seems to have been two major variations of the LK 11Д76 Orientation Block...



Who can tell me why these look so different? Did they function identically? Were they similar in weight? When did one design come out compared to the other???

With Curiosity,
David L. Rickman

[m-s Gelezniak]

...

Девид, вы попробуйте систематизировать все отличия. В итоге получите две группы.

[m-s Gelezniak]

Джентельмены, а у кого какие мысли по поводу этого конуса на приборном отсеке?  :wink:



ЗЫ Надо было бы в угадайку, ну да ладно.

[David Lee Rickman]

Another interesting find concerning the LK at MAI Lab 601...



The instrument pod attached to the Starboard side of the LK (seen in the lower left section of this photo) has been turned around. What we now see facing away from the LK was originally facing the LK.

During this repositioning all the cables going into this pod were removed, and the thermal coolant lines were bend (and broken) to make them appear to fit correctly.

David L. Rickman

[m-s Gelezniak]

Девид, приборный контейнер на штатном месте и штатных креплениях. Отсутсвие подключенных кабелей и трубок объясняется тем что до "реконструкции" крышка вообще не стояла. Фото уже приводилось.

[David Lee Rickman]

Девид, приборный контейнер на штатном месте и штатных креплениях. Отсутсвие подключенных кабелей и трубок объясняется тем что до "реконструкции" крышка вообще не стояла. Фото уже приводилось.

I assume the front cover was missing. It is the only reason I can see for it being reversed. If you look at photos of this area prior to the reconstruction you can see and follow the coolant lines. Then it all becomes clear.



The design is symmetrical (allowing it to be reversed and still use the same brackets).

Also, if you look at what is now the back, you can see this is not original...



Why this was done, I can only assume. That this was done is not an assumption. It was reversed.

Best Regards,

David L. Rickman

[m-s Gelezniak]

Why this was done, I can only assume. That this was done is not an assumption. It was reversed.

Согласен.

[Petrovich]

Оба-на !  :shock:
Впервые вижу снимок, где фрагментарно видна ЭВТИ.
Серебристо-белая как уже выяснили, но правда без снимков...

[David Lee Rickman]

Оба-на !  :shock:
Впервые вижу снимок, где фрагментарно видна ЭВТИ.
Серебристо-белая как уже выяснили, но правда без снимков...

There will be more photos. :wink:  I am waiting on a series of photographs taken in 1993 by a colleague. He is digitizing them. They reveal much of what was changed. In one of them you can clearly follow the wiring which was originally connected to the socket now displayed facing out.

Such a pity, but it is fortunate that it was well photographed prior to its' "reconstruction".

Best,

David L. Rickman

[m-s Gelezniak]

... ...

Оба-на !  :shock:
Впервые вижу снимок, где фрагментарно видна ЭВТИ.
Серебристо-белая как уже выяснили, но правда без снимков...

Проснулся.
 :lol:
А здесь еще и в цвете:

[Petrovich]

Одну цветную проспал, где похоже справа торчит...  :oops:
 Парабола с обратной стороны, может и оранжевая, но по
сантиметровым неотодраным кусочкам делать вывод о полностью
оранжевой не стал бы, там число слоев ЭВТИ доходило до 90...

Блин-н, опять Радикал бастует :cry:

[m-s Gelezniak]

Одну цветную проспал, где похоже справа торчит...  :oops:
 Парабола с обратной стороны, может и оранжевая, но по
сантиметровым неотодраным кусочкам делать вывод о полностью
оранжевой не стал бы, там число слоев ЭВТИ доходило до 90...

Блин-н, опять Радикал бастует :cry:

Это относилось к блоку "Е".
А сверху параболы был еще и конусный чехол.
И повторюсь. Цвет ЭВТИ кабины ЛК и ЛКРа мог быть разным.

[m-s Gelezniak]

Девид, приборный контейнер на штатном месте и штатных креплениях. Отсутсвие подключенных кабелей и трубок объясняется тем что до "реконструкции" крышка вообще не стояла. Фото уже приводилось.

I assume the front cover was missing. It is the only reason I can see for it being reversed. If you look at photos of this area prior to the reconstruction you can see and follow the coolant lines. Then it all becomes clear.



The design is symmetrical (allowing it to be reversed and still use the same brackets).

Also, if you look at what is now the back, you can see this is not original...



Why this was done, I can only assume. That this was done is not an assumption. It was reversed.

Best Regards,

David L. Rickman

Девид, вы правы. Версию что на правом снимке задняя половинка корпуса приборного отсека поставлена вместо передней, подтверждаю.

[m-s Gelezniak]

I can barely make out the inscription, "МАКЕТ КАМЕРЫ [КР-11??]".

У этой камеры отсутствует диск со светофильтрами.
Петрович, а ведь этот экземпляр был оранжевым.

Поправка, барабан с объективами.

[m-s Gelezniak]

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=770880#770880

The landing pads of this LK reveal additional details compared to the other articles so far known.


http://www.vesti.ru/only_video.html?vid=350538[/size]

//www.vesti.ru/only_video.html?vid=350538

Thanks !

[David Lee Rickman]

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=770880#770880

The landing pads of this LK reveal additional details compared to the other articles so far known.


http://www.vesti.ru/only_video.html?vid=350538[/size]

//www.vesti.ru/only_video.html?vid=350538

Thanks !

This is excellent! I am happy to see that the fifth LK has been seen at Tambov Arsenal. The additional cover (?) on the landing pads are interesting, but I don't know if they were actually part of the design or just used in test.  If better photos appear it will be easier to determine their function. They may prove to be an important new detail, but I will not include them on my 1:5 scale model until I have further information.

Best regards,

David L. Rickman

[m-s Gelezniak]

Девид, отверстия под датчики есть на всех "тарелках".

[David Lee Rickman]

Девид, отверстия под датчики есть на всех "тарелках".

There are six small holes passing through each of these saucers, but they appear to be attachment points for the removable red protective covers.

Hopefully there will be more photos published of the Tambov LK which could aid in analysis.

Best Regards,

David L. Rickman
