Фотографии по истории космонавтики

[doc]

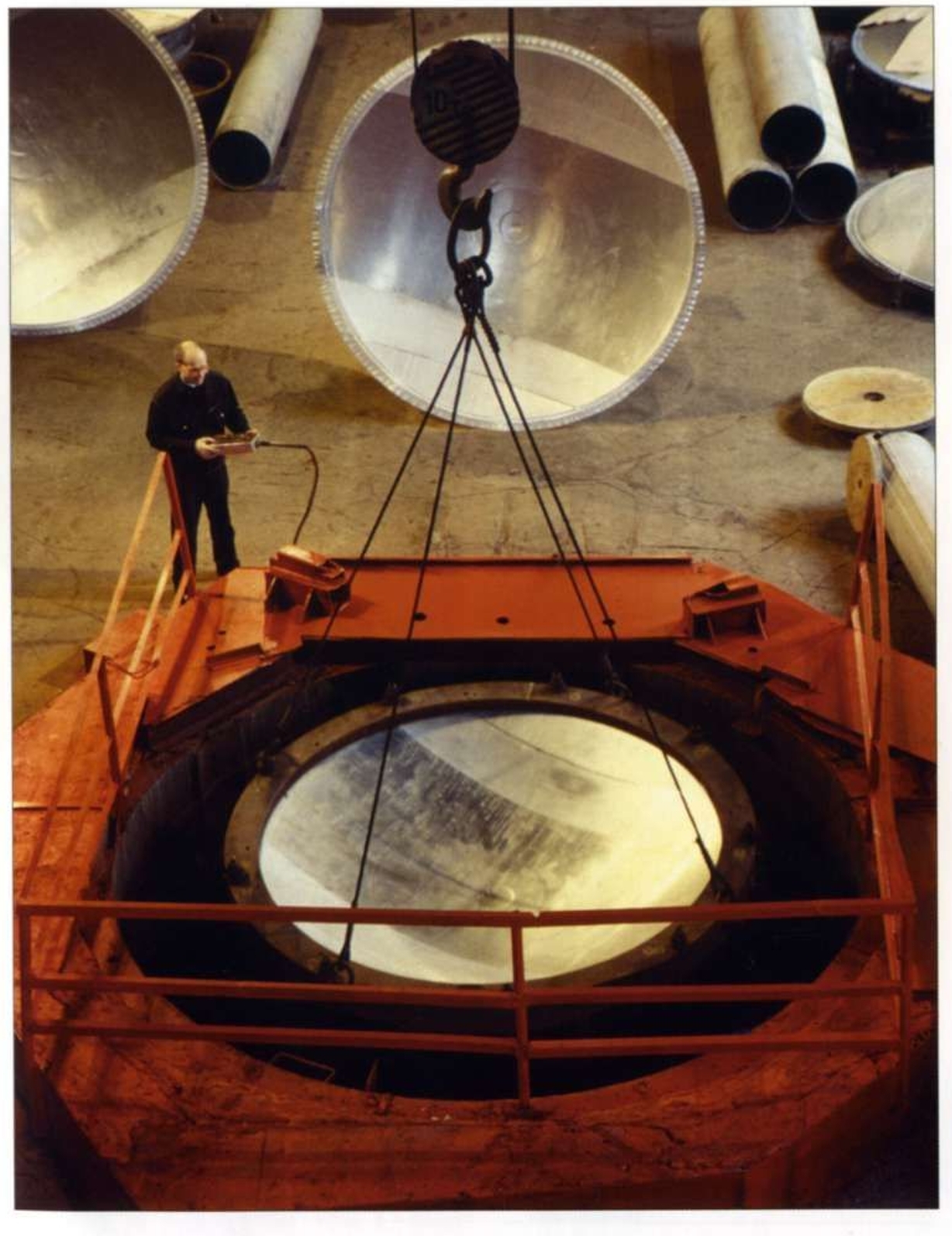

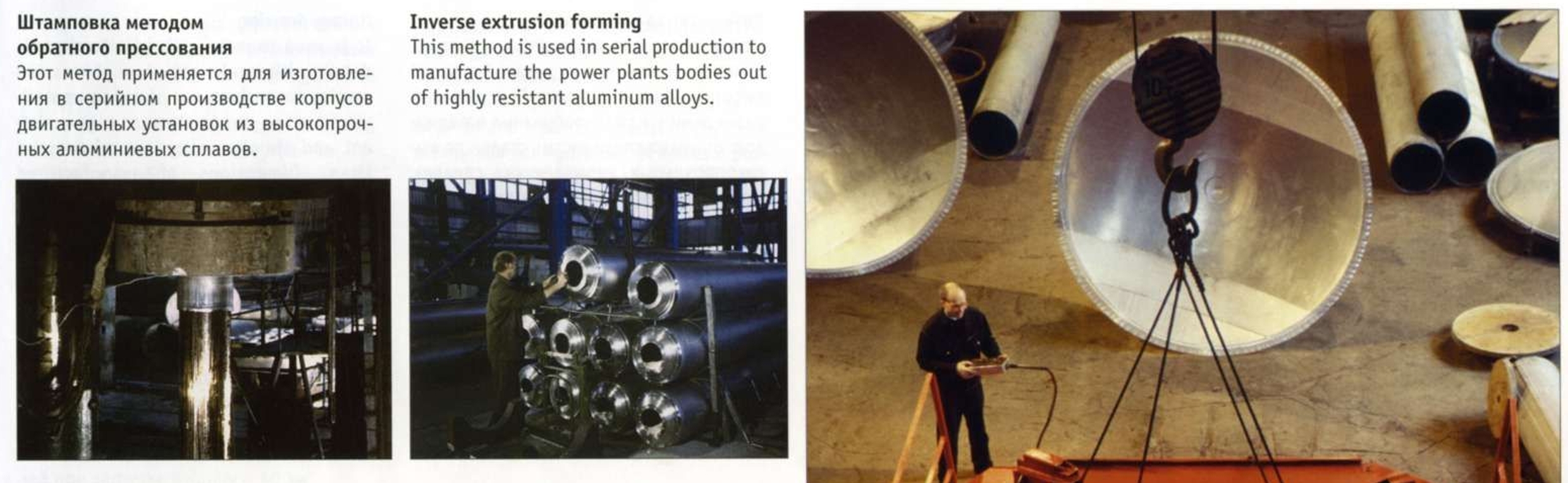

и еще из морской тематики
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
и сухопутная
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[zero17]

[Schwalbe]

а тут указано

не вижу противоречия

[zero17]

[zero17]

15А15

[Штуцер]

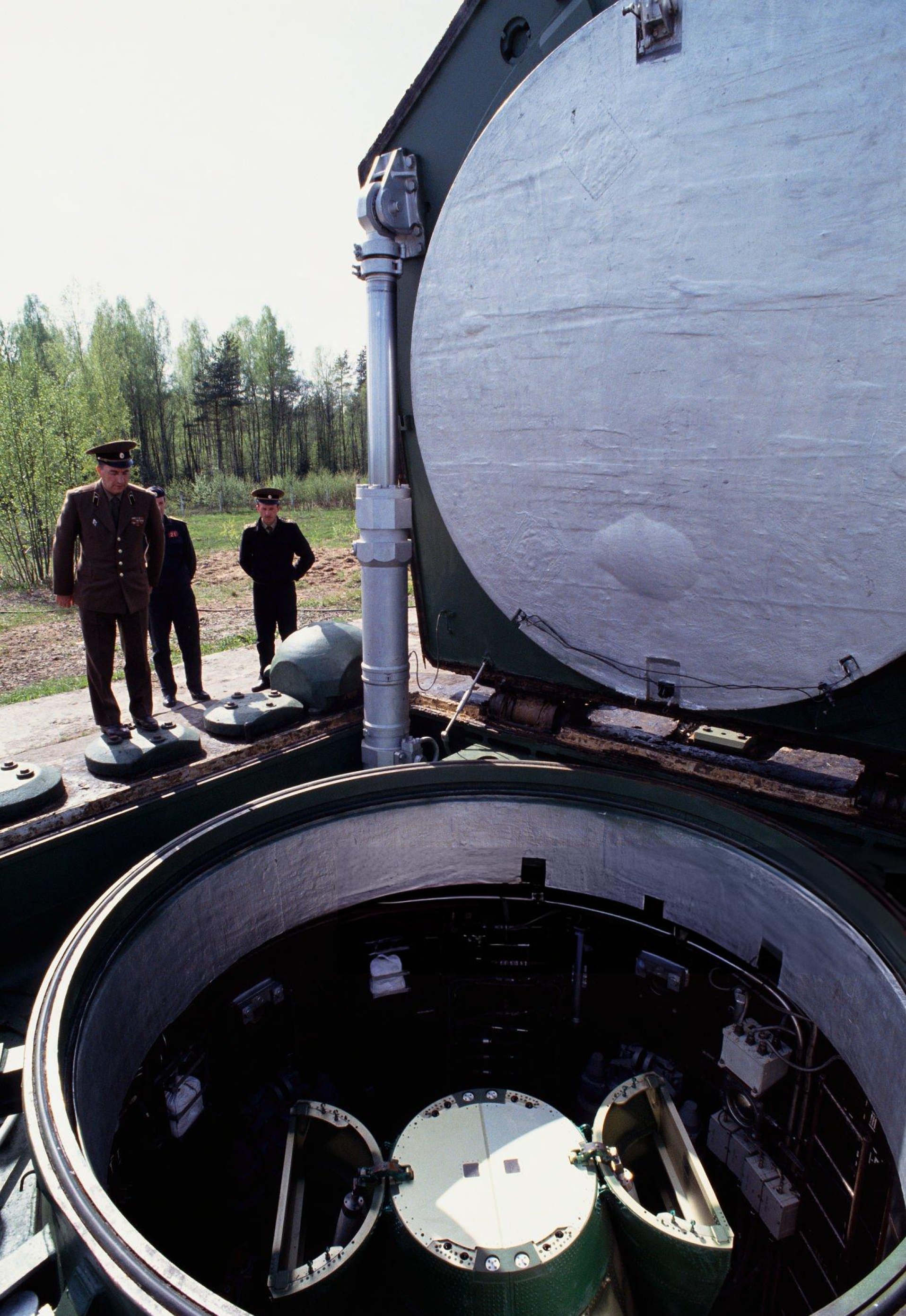

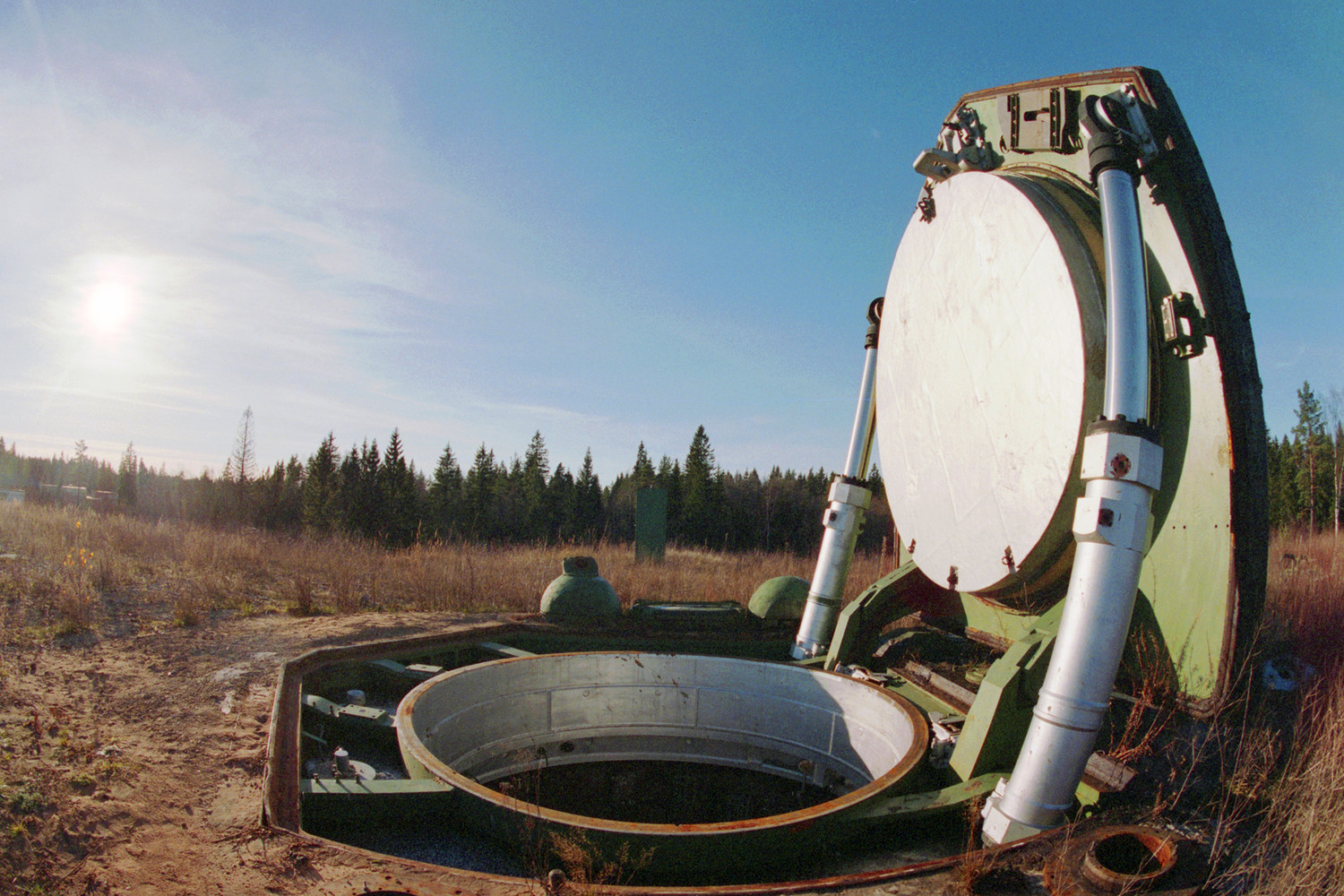

МР-УР-100 . Неплохое фото. Интересен объем доработок ШПУ после УР-100

[Штуцер]

без гадких надписей


https://img.novosti-kosmonavtiki.ru/392420.jpg

[Штуцер]

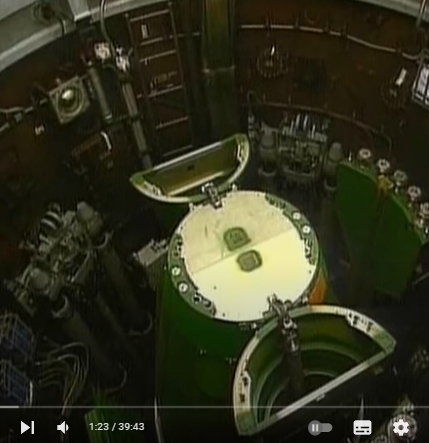

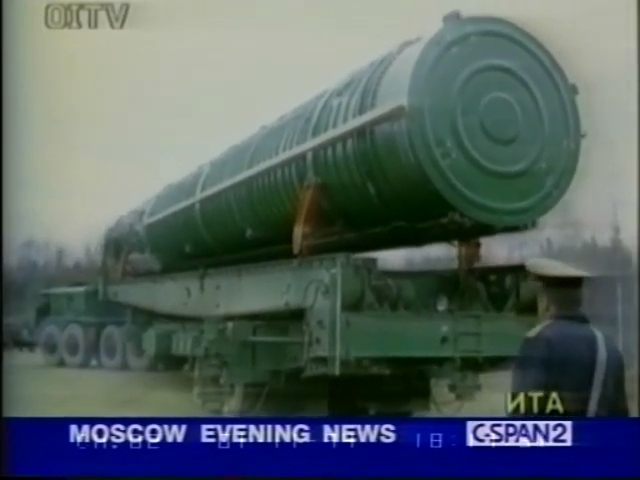

15А15

Это с видео?

[zero17]

15А15

Это с видео?

видео

[doc]

15А15

Это с видео?

видео

а на само видео ссылочку?

[doc]

а тут указано

не вижу противоречия

да я про авторов снимка - кто у кого...

[Штуцер]

15А15

Это с видео?

видео

а на само видео ссылочку?

Правильный вопрос, присоединяюсь

[doc]

МР-УР-100 . Неплохое фото. Интересен объем доработок ШПУ после УР-100

про ЗУ, если есть описание по УР-100, можно сравнить...
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение. Вы не можете просматривать это вложение. Вы не можете просматривать это вложение. Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.

[Штуцер]

Док, спасибо!.
Весьма познавательно. Но непонятно, похоже от ШПУ УР-100 оставляли только бетонный стакан со стальной облицовкой. Оголовок надо было менять, тогда как стыковали старый стакан с новым верхом ШПУ ?

[doc]

Док, спасибо!.
Весьма познавательно. Но непонятно, похоже от ШПУ УР-100 оставляли только бетонный стакан со стальной облицовкой. Оголовок надо было менять, тогда как стыковали старый стакан с новым верхом ШПУ ?

Так вроде от оголовка, в прямом понимании, практически ничего не оставалось, т.к. не было нужды в его объемах. Нужно поискать про суть переоборудовании, вот что пишут в общем виде в описаниях комплекса:
"Пусковая установка СМ-СП-30 для ракет МР-УР-100, созданная в ЦКБ-34 (КБСМ) на основе
строительного сооружения ШПУ МБР УР-100, полностью отвечала первоначальной
концепции комплекса и обеспечивала увеличение защищенности от всех поражающих
факторов ядерного взрыва. Аванпроект ШПУ выполнен в 1968 году. ШПУ СМ-СП-30
состоит из строительной части, силового стакана с оборудованием, защитного устройства и
амортизации. Для отработки резинотехнических изделий, комплектующих
гидропневматической амортизации, тормозного устройства крыши, поворотного газохода
были разработаны специальные стенды и проведены соответствующие испытания. В 1968
году на испытательной базе КБСМ были проведены макетные испытания защитного
устройства поворотного типа. Реализация установленных при разработке комплекса принципов позволила
реконструировать ШПУ ракет УР-100 для размещения МБР МР-УР-100 в максимально
сжатые сроки с наименьшей трудоемкостью. Создание ШПУ для ракет МР-УР-100 требовало
в три с лишним раза меньших затрат времени в сравнении с ШПУ для ракет УР-100Н
(установка которых требовала ликвидации старой ШПУ для ракет УР-100 и строительства на
ее месте новой пусковой установки со значительно большими габаритами)."

"В варианте модернизации ПУ «ОС-84», предложенном КБСМ (Главный конструктор Уткин
А.Ф.), максимально сохранялась строительная часть ШПУ и предусматривалось
индустриальное изготовление основных элементов модифицированной ШПУ (15П715) -
защитного устройства поворотного типа, силового металлического стакана и пр., при этом
защищенность сооружения увеличивалась не менее чем в 15 раз. Важной особенностью
ШПУ 15П715 являлось то, что шахтная пусковая установка не имела энергопотребляющих
систем температуровлажностного режима и обеспечивала необходимый микроклимат за счет
сплошной теплоизоляции по наружной поверхности металлоконструкции сооружения и
защитной крыши, а также двойного резинового гермоконтура по периметру крыши. Внутри
пусковой установки с ракетой находились лишь пассивные средства осушки воздуха -
кассеты с сорбентом (хлористым кальцием), которые заменялись при регламенте."
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.

[zero17]

Док, спасибо!.
Весьма познавательно. Но непонятно, похоже от ШПУ УР-100 оставляли только бетонный стакан со стальной облицовкой. Оголовок надо было менять, тогда как стыковали старый стакан с новым верхом ШПУ ?

Так вроде от оголовка, в прямом понимании, практически ничего не оставалось, т.к. не было нужды в его объемах. Нужно поискать про суть переоборудовании, вот что пишут в общем виде в описаниях комплекса:
"Пусковая установка СМ-СП-30 для ракет МР-УР-100, созданная в ЦКБ-34 (КБСМ) на основе
строительного сооружения ШПУ МБР УР-100, полностью отвечала первоначальной
концепции комплекса и обеспечивала увеличение защищенности от всех поражающих
факторов ядерного взрыва. Аванпроект ШПУ выполнен в 1968 году. ШПУ СМ-СП-30
состоит из строительной части, силового стакана с оборудованием, защитного устройства и
амортизации. Для отработки резинотехнических изделий, комплектующих
гидропневматической амортизации, тормозного устройства крыши, поворотного газохода
были разработаны специальные стенды и проведены соответствующие испытания. В 1968
году на испытательной базе КБСМ были проведены макетные испытания защитного
устройства поворотного типа. Реализация установленных при разработке комплекса принципов позволила
реконструировать ШПУ ракет УР-100 для размещения МБР МР-УР-100 в максимально
сжатые сроки с наименьшей трудоемкостью. Создание ШПУ для ракет МР-УР-100 требовало
в три с лишним раза меньших затрат времени в сравнении с ШПУ для ракет УР-100Н
(установка которых требовала ликвидации старой ШПУ для ракет УР-100 и строительства на
ее месте новой пусковой установки со значительно большими габаритами)."

"В варианте модернизации ПУ «ОС-84», предложенном КБСМ (Главный конструктор Уткин
А.Ф.), максимально сохранялась строительная часть ШПУ и предусматривалось
индустриальное изготовление основных элементов модифицированной ШПУ (15П715) -
защитного устройства поворотного типа, силового металлического стакана и пр., при этом
защищенность сооружения увеличивалась не менее чем в 15 раз. Важной особенностью
ШПУ 15П715 являлось то, что шахтная пусковая установка не имела энергопотребляющих
систем температуровлажностного режима и обеспечивала необходимый микроклимат за счет
сплошной теплоизоляции по наружной поверхности металлоконструкции сооружения и
защитной крыши, а также двойного резинового гермоконтура по периметру крыши. Внутри
пусковой установки с ракетой находились лишь пассивные средства осушки воздуха -
кассеты с сорбентом (хлористым кальцием), которые заменялись при регламенте."
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.

15А11 Периметр командная МБР

[zero17]

[Штуцер]

"В варианте модернизации ПУ «ОС-84», предложенном КБСМ

Видно, что старый оголовок засыпали или забетонировали.  Старый стальной стакан вырезали и вставили другойю
