Оптимальная первая ступень

[Лютич]

Шведы вроде на Призме собираются пробовать новую однокомпонентную горючку на основе аммиака и чего-то еще.

[Salo]

NOVA Booster от PlanetSpace

[Salo]

Вытеснительная система подачи с наддувом гелием. Двигатели Alchemy на базе двигателей V-2. Давление в КС видимо 15 атм. Тяга у Земли 27 тс, в вакууме 31,8 тс. В каждой боковушке только один бак с одним компонентом топлива. Баки с одним и тем же компонентом топлива связаны между собой топливными магистралями. Окислитель жидкий кислород, горючее видимо раствор спирта.
Управление качанием четырёх двигателей второй ступени в карданах. Управление по крену качанием двух противостоящих двигателей на боковушках в противоположных направлениях.

[Salo]

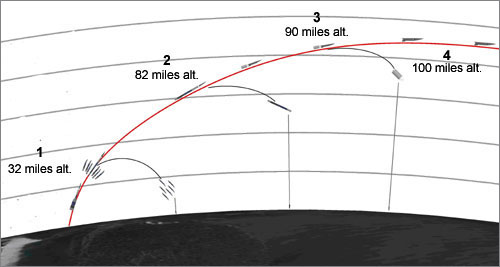

Схема работы ступеней как у Союза:

[mihalchuk]

Вытеснительная система подачи с наддувом гелием. Двигатели Alchemy на базе двигателей V-2. Давление в КС видимо 15 атм. Тяга у Земли 27 тс, в вакууме 31,8 тс. В каждой боковушке только один бак с одним компонентом топлива. Баки с одним и тем же компонентом топлива связаны между собой топливными магистралями. Окислитель жидкий кислород, горючее видимо раствор спирта.
Управление качанием четырёх двигателей второй ступени в карданах. Управление по крену качанием двух противостоящих двигателей на боковушках в противоположных направлениях.

Между прочим, у меня на эту схему есть российский патент (речь не о вытеснительной подаче, а об однобаковых блоках).

[Salo]

Интересно а как блоки могут быть однобаковыми в варианте с двумя боковушками? Особенно учитывая разную плотность компонентов и соотношение компонентов от 1,4 до 1,7 для спирта-ЖК.

[Новичок]

Как-то все не понятно, зачем все это? Толи "вперёд-через прошлое", толи "назад-через будущее".

[Дмитрий В.]

Как-то все не понятно, зачем все это? Толи "вперёд-через прошлое", толи "назад-через будущее".

"Вперед-назад" через задницу :twisted:

[Новичок]

Как-то все не понятно, зачем все это? Толи "вперёд-через прошлое", толи "назад-через будущее".

"Вперед-назад" через задницу :twisted:

Да. наверное это ближе к истине.

[Salo]

Верхний узел крепления боковушек на третьей ступени, а в варианте с двумя боковушками даже на ГО. Значит продольные усилия передаются через нижний пояс связей как на Титане-2?

[Дмитрий В.]

Верхний узел крепления боковушек на третьей ступени, а в варианте с двумя боковушками даже на ГО. Значит продольные усилия передаются через нижний пояс связей как на Титане-2?

Возможно, хотя и не факт.

[Salo]

Есть одна странность в этом рисунке. Судя по всему боковушки с разными компонентами окрашены в разные цвета. Тогда почему на носителе с четырьмя боковушками они расположены несимметрично?
Ведь и плотность компонентов разная и соотношение компонентов 1,4-1,7.
А вариант с двумя боковушками по этой причине вообще вызывает большие сомнения. Можно конечно скомпенсировать отклонением вектора тяги, но управляются только двигатели на ЦБ. Или они просто поставят двигатели на боковушках под нужным углом.

[Павел73]

Есть одна странность в этом рисунке. Судя по всему боковушки с разными компонентами окрашены в разные цвета. Тогда почему на носителе с четырьмя боковушками они расположены несимметрично?
Ведь и плотность компонентов разная и соотношение компонентов 1,4-1,7.

Ой. красиво! Хочу-у-у!

[RadioactiveRainbow]

Мне их пепелац очень глянулся. Интересно, что у него за ТЗП?

[Shestoper]

А почему двигатели от V-2?
Они что, нашли старый склад?
Или в целях привлечения внимания к истории ракетостроения?
Да ещё и спирт сохранили как горючее - УИ недоделаный... ВСП на всех ступенях - это какая же мю ПН будет?
28 двигателей тягой по 27 тонн... сон разума.


Не-е-ет, тут конструкторская мысль шла прихотливым путем, явно через анус... Хочешь дискредитировать идею - доведи её до абсурда.

Я-то предлагал максимально простую первую ступень с ВСП с минимумом двигателей, а на верхней - не просто ТНА, а даже водород - чтобы мю ПН удержать в разумных рамках.

[Salo]

Спирт это моё предположение, но 27тс тяги его косвенно подтверждают.

[Salo]

Судя по размеру второй ступени схема работы не Союзовская. Первая и вторая ступень это явно последовательный пакет.

[Александр Геннадьевич Шлядинский]

Что то мне эта схема напоминает. По моему Технократ может требовать возмещения убытка за плагиат. Или он им этот проект продал?

[AceIce]

Когда я вижу такие "дивные" проекты, то я начинаю понимать, что мысль о воссоздании Р-56 или Н1, не так уж и алогична...

[Salo]

А RadioactiveRainbow понравилось! :wink:
